Технические данные/Размеры ячеек Uniswitch

Размеры ячеек

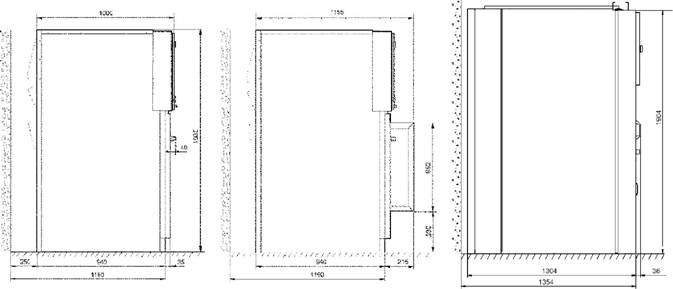

Основные размеры и пространство, необходимое для ячеек.

Основные размеры и пространство, необходимое для ячеек с выключателем.

Основные размеры и пространство, необходимое для ячеек с выключателем в выкатном исполнении.

Типы ячеек Uniswitch:

SDC

SDF

DBC

BRC

SEC

BMC

SMD

SEF

UMC

CBW SBW

CBC SMC SBC

Технические данные

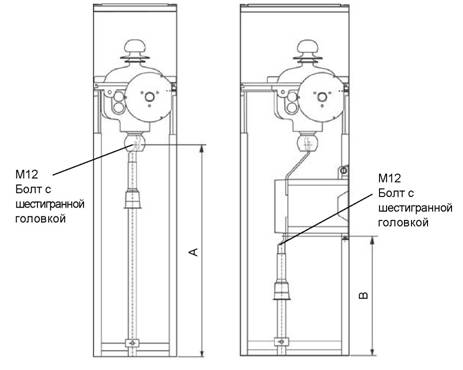

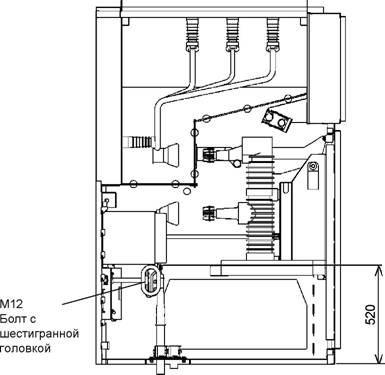

Ввод кабелей

Размер A (При H 1635) = 980 мм (При H 1885) = 1230 мм

Размер B (При H 2635 = 400) мм (При H 1885 = 650) мм

Информация о вводе кабелей находится в инструкции по установке.

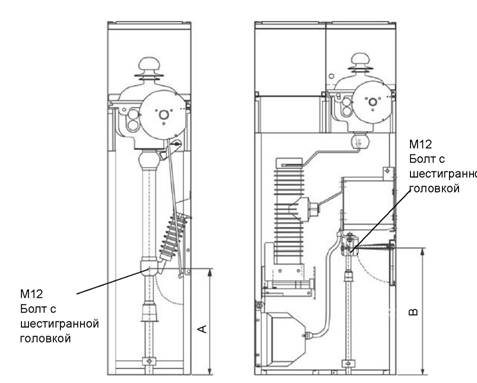

Размер A

(при H=1635,12/17,5кВ) = 605 мм (при H=1635,24^) = 455 мм

(при H=1885,12/17,5кВ) = 855 мм (при H=1635,24^) = 705 мм

Размер B

(При H=1600,12 кВ) = 400 мм (При H=1850,24 кВ) = 650 мм

Информация о вводе кабелей находится в инструкции по установке ABB.

Технические данные

Ввод кабелей Uniswitch

Информация о вводе кабелей находится в инструкции по установке.
