Конструкция распредустройства Uniswitch ABB

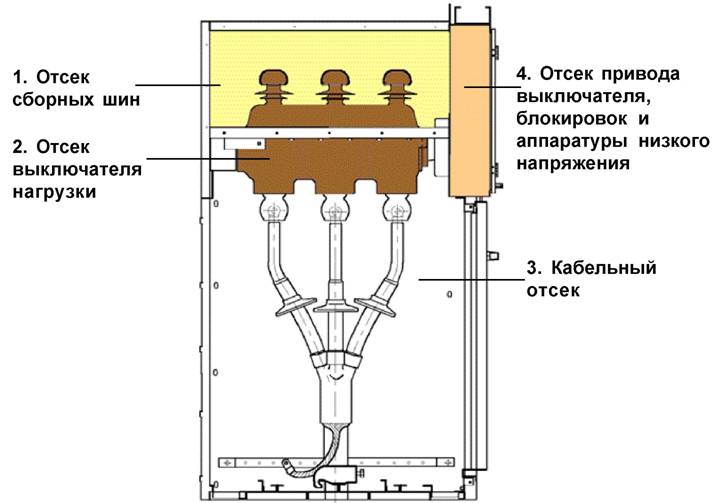

Распредустройство в металлическом корпусе

Отсек сборных шин

Отсек сборных шин находится в верхней части ячейки. В этом отсеке находятся главные сборные шины распределительного устройства.

Отсек выключателя нагрузки

Трехпозиционный элегазовый выключатель нагрузки размещен в герметичном эпоксидном корпусе, который оборудован смотровым окном для визуального контроля видимого разрыва. Выключатель нагрузки может быть дополнительно оборудован индикатором давления элегаза.

Кабельный отсек

Около 75% внутреннего объема ячейки с выключателем нагрузки предназначено для кабельных вводов ВН. Поэтому есть возможность присоединения как 1-жильных, так и 3-жильных кабелей с помощью простейших, неэкранированных наконечников. При этом остается достаточно места для установки дополнительного оборудования: ОПН, трансформаторов тока, дополнительного заземлителя и т.п. В базовом исполнении дверь ячейки снабжена смотровым окном и блокировкой от несанкционированного открытия двери. Для кабельных вводов в полу ячейки предусмотрены 3 отдельных люка с кронштейном для крепления зажима кабеля соответствующего сечения. Для облегчения присоединения кабелей, пол и порог ячейки можно легко демонтировать.

4. Отсек привода выключателя, блокировок и аппаратуры низкого напряжения

За дверью отсека (одновременно являющейся панелью управления) размещены пружинный привод с индикатором положения контактов и устройство механической блокировки, а также дополнительное оборудование, например: блок-контакты, катушка отключения, механизм аварийного отключения, емкостной индикатор напряжения, блокировки и двигательный привод. Также имеется место для размещения цепей управления и измерительных инструментов, а также для релейной защиты. В ячейках шириной 750мм отсек аппаратуры низкого напряжения может быть разделен дополнительной перегородкой.

Верхняя часть ячейки, включая отсек сборных шин, отсек выключателя нагрузки, привода и отсек аппаратуры низкого напряжения, отделена от нижней части и кабельного отсека. Благодаря этому можно проводить ревизию, текущий ремонт или модернизацию ячейки без вывода её из эксплуатации.

Конструкция распредустройства Uniswitch

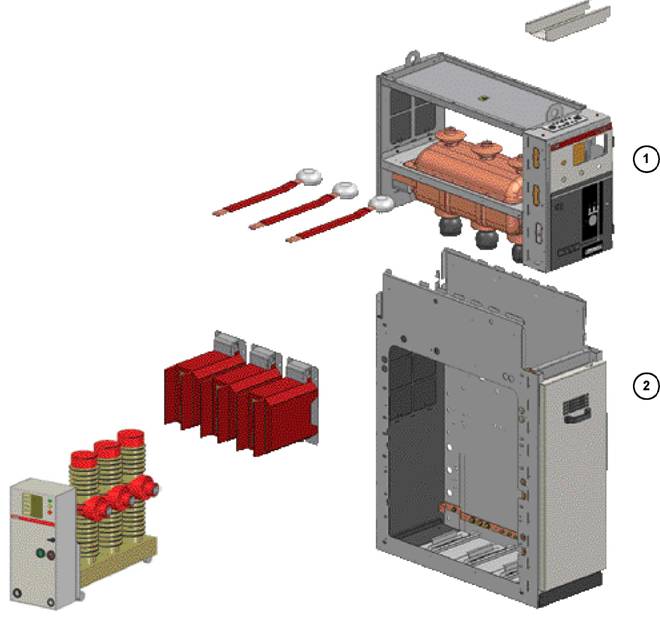

Состав ячейки

1 Верхний модуль

3-позиционный выключатель нагрузки SFG

Привод с механическим индикатором положения контактов

Корпус отсека сборных шин

Отсек аппаратуры низкого напряжения

Устройство блокировки

Сборные шины

Кабельные каналы цепей управления

2 Нижний модуль

Корпус

Выключатель (стационарная версия)

Трансформаторы тока

Заземлители

Трансформаторы напряжения

Кабельные вводы

Ширина: 375 или 500 мм Высота: 1635 или 1885 мм

Ширина: 750 мм Высота: 1635 или 1885 мм

• Типы ячеек Uniswitch ABB

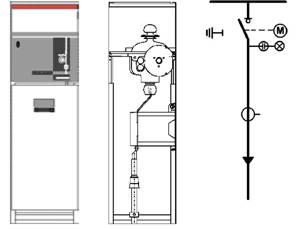

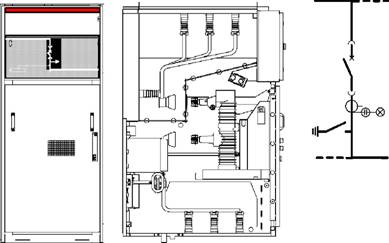

Ячейка выключателя нагрузки, тип SDC

Ширина: 375 или 500 мм Высота: 1635 или 1885 мм

Пример: ячейка с двигательным приводом, трансформаторами тока и индикатором напряжения

Ячейка выключателя нагрузки с предохранителями, тип SDF

Пример: ячейка с двигательным приводом, трансформаторами напряжения и индикатором напряжения

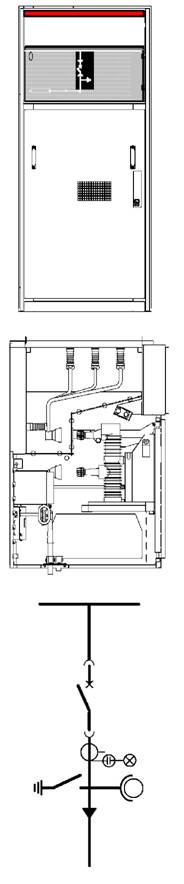

Ячейка выключателя, тип CBC

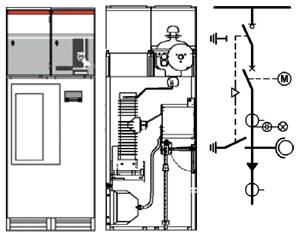

Пример: ячейка с двигательным приводом, трансформаторами тока и напряжения и индикатором напряжения

Ширина: 375 или 500 мм Высота: 1635 или 1885 мм

Ширина: 375 или 500 мм Высота: 1635 или 1885 мм

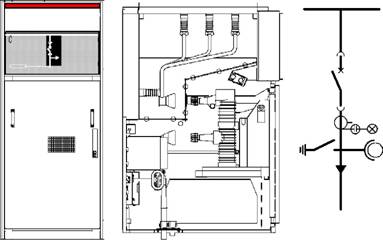

Ячейка выключателя в выкатном исполнении, тип CBW

Ширина: 800 мм Высота: 1885 мм

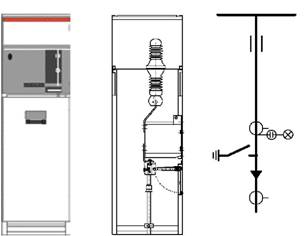

Ячейка глухого ввода, тип DBC

Пример: ячейка с заземлителем, трансформаторами тока и индикатором напряжения

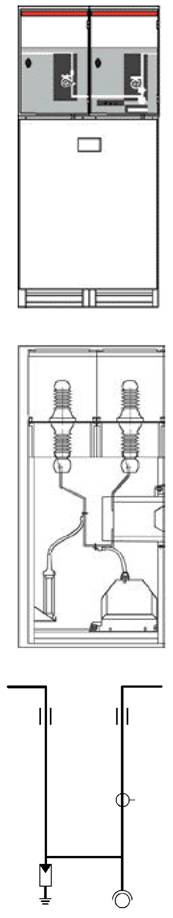

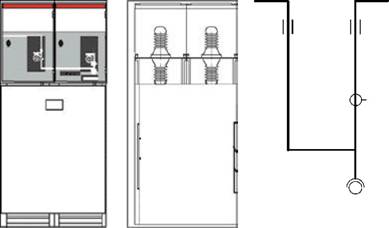

Ячейка шинного подъема, тип BRC ABB

Пример: ячейка с заземлителем, трансформаторами тока и напряжения и индикатором напряжения

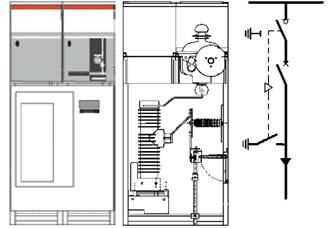

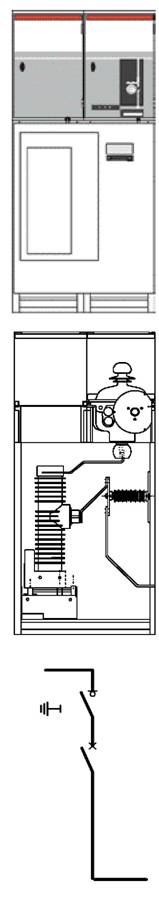

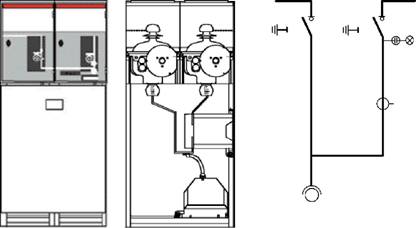

Ячейка секционного выключателя нагрузки, тип SEC

Ширина: 375, 500 или 750 мм Высота: 1635 или 1885 мм

Пример: ячейка с двигательным приводом, трансформаторами тока и напряжения и индикатором напряжения

Ширина: 750 мм Высота: 1635 или 1885 мм

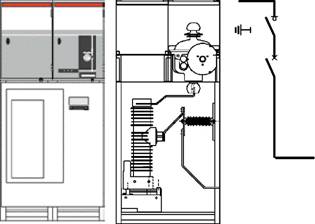

Ячейка секционного выключателя нагрузки с предохранителем, тип SEF

Ширина: 375 или 500 мм Высота: 1635 или 1885 мм

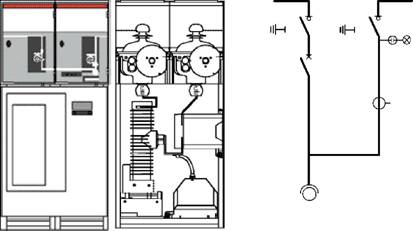

Ячейка секционного выключателя ABB, тип SBC

Пример: ячейка с двигательным приводом выключателя, трансформаторами тока и напряжения, дополнительным заземлителем и индикатором напряжения

Ячейка секционного выключателя в выкатном исполнении, тип SBW

Ширина: 800 мм Высота: 1885 мм

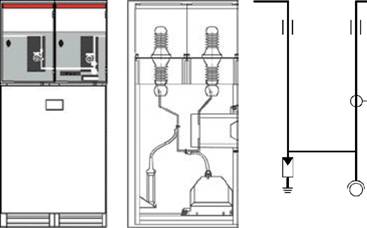

Измерительная ячейка с секционным выключателем нагрузки, тип SMD

Ширина: 750 мм Высота: 1635 или 1885 мм

Измерительная ячейка с секционным выключателем, тип SMC

Ширина: 750 мм Высота: 1635 или 1885 мм

Измерительная ячейка, тип BMC

Ширина: 750 мм Высота: 1635 или 1885 мм

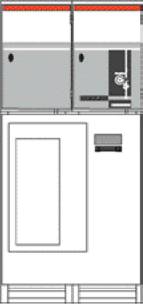

Универсальная измерительная ячейка, тип UMC

Ширина: 750 мм Подготовлена к установке универсальных измерительных

Высота: 1635 или 1885 мм трансформаторов, конфигурация шин на заказ

4.1 Типы ячеек Uniswitch

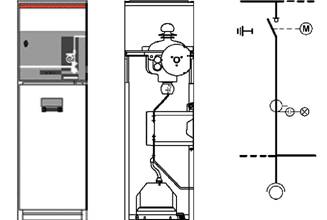

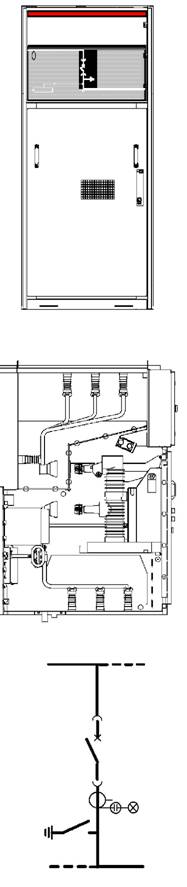

Ячейка выключателя нагрузки, тип SDC

Ячейка типа SDC ABB с выключателем нагрузки применяется главным образом как вводная или фидерная ячейка. В стандартном исполнении ячейка укомплектована трехпозиционным элегазовым выключателем нагрузки типа SFG, с приводным механизмом. Трехпозиционный выключатель нагрузки может быть в одном из трех положений: „включен", „отключен" или „ заземлен", тем самым препятствуя неправильным операциям. Доступ в отсек кабельных вводов возможен только в положении выключателя нагрузки: «заземлен». Контактные ножи выключателя нагрузки в положениях «выключен» и «заземлен» видны через смотровое окно в задней стенке отсека аппаратуры низкого напряжения. Визуальный контроль состояния кабельных вводов и индикаторов короткого замыкания проводится через смотровое окно в передней двери ячейки.

Номинальное напряжения	[кВ]	12	17,5	24
Номинальный ток	[A]	630/800	630/800	630
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	375/500	375/500	375/500
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1635/1885	1635/1885	1635/1885

Для безопасности проведения испытаний кабельных вводов ячейка в стандартном исполнении комплектуется уникальной механической блокировкой. Технические данные ячейки типа SDC

Основное оборудование

Компоновка верхнего модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

корпус отсека сборных шин

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

заземляющая шина

Компоновка нижнего модуля:

корпус отсека кабельных вводов

люки для кабельных вводов и кронштейн для крепления кабельных зажимов.

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

индикатор давления газа с контактом аварийной сигнализации

двигательный привод

трансформаторы тока

газовый канал

кабельный канал цепей управления

ограничители перенапряжений

анти-конденсатный нагреватель

сквозная заземляющая шина

шина заземления аппаратов

индикатор короткого замыкания

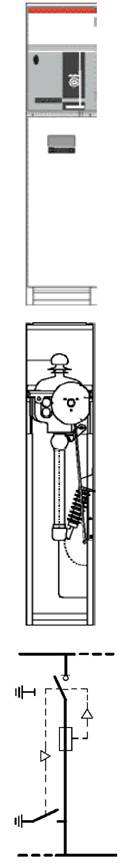

Ячейка выключателя нагрузки с предохранителями, тип SDF

Ячейка типа SDF с выключателем нагрузки и с предохранителями применяется, главным образом, для защиты трансформаторов и измерения напряжения. В стандартном исполнении ячейка укомплектована трехпозиционным элегазовым выключателем нагрузки типа SFG и заземлителем. Со стороны сборных шин предохранители заземляются выключателем нагрузки, а со стороны кабельных вводов с помощью дополнительного заземлителя. Выключатель нагрузки управляется двухпружинным приводом с функцией автоматического отключения при перегорании предохранителя. Доступ в отсек кабельных вводов возможен только когда выключатель находится в положении «заземлен». Контактные ножи выключателя нагрузки в положениях «выключен» и «заземлен» видны через смотровое окно в задней стенке отсека аппаратуры низкого напряжения. Визуальный контроль состояния кабельных вводов и индикаторов короткого замыкания проводится через смотровое окно в передней двери ячейки.

Основное оборудование

Компоновка верхнего модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

корпус отсека сборных шин

отсек аппаратуры низкого напряжения

блокировочный узел

механизм отключения выключателя нагрузки при перегорании предохранителя с индикатором срабатывания

сборные шины

заземляющая шина

Компоновка нижнего модуля:

заземлитель, тип EF

предохранители

корпус отсека кабельных вводов

люки для кабельных вводов и кронштейн для крепления кабельных зажимов.

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

блок-контакты для отключения при перегорании предохранителя (1НО+1НЗ)

индикатор давления газа с контактом аварийной сигнализации

механизм аварийного отключения

катушка отключения

двигательный привод

трансформаторы напряжения

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

шина заземления аппаратов

Технические данные ячейки типа SDF

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток
(макс. ток предохранителя)	[A]	125	100	80
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Длина предохранителя	[мм]	292/442	292/442	442
Габаритные размеры ячейки
- ширина	[мм]	375/500	375/500	375/500
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1635/1885	1635/1885	1635/1885

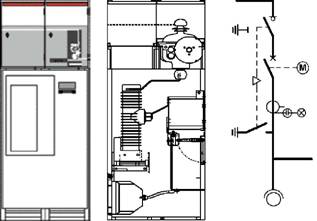

Ячейка выключателя, тип CBC

Ячейка типа СВС с силовым выключателем предназначена для управления и защиты распределительных линий, сетей, двигателей, трансформаторов, конденсаторных батарей и т.д. В ячейке может быть установлен вакуумный или элегазовый выключатель. Выключатель установлен на направляющих и присоединен к сборным шинам. Для разрыва цепи между выключателем и сборными шинами между ними установлен трехпозиционный разъединитель с заземляющим ножем.

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/800	630/800	630
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	750	750	750
- глубина	[мм]	940+215	940+215	940+215
- высота	[мм]	1635/1885	1635/1885	1635/1885

Технические данные ячейки типа CBC

Uniswitch ABB

Типы ячеек

Для обеспечения безопасности обслуживающего персонала используется механическая блокировка, позволяющая открыть дверь ячейки только когда разъединитель находится в положении "заземлен". Конструкция ячейки предусматривает установку трансформаторов тока и напряжения.

Основное оборудование

Компоновка верхнего правого модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

корпус отсека сборных шин

блокировочный узел

сборные шины

заземляющая шина

Компоновка верхнего левого модуля:

отсек аппаратуры низкого напряжения

корпус отсека сборных шин

Компоновка нижнего модуля:

заземлитель, тип EM

корпус отсека кабельных вводов

люки для кабельных вводов и кронштейн для крепления кабельных зажимов.

Дополнительное оборудование

вакуумный или элегазовый выключатель

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

трансформаторы напряжения

трансформатор нулевой последовательности

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

индикатор давления газа с контактом аварийной сигнализации

двигательный привод

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина

шина заземления аппаратов

Ячейка выключателя в выкатном исполнении, тип CBW

Типы ячеек Uniswitch ABB

Ячейка типа CBW это ячейка с выключателем в выкатном исполнении, предназначенная для управления и защиты распределительных линий, сетей, двигателей, трансформаторов, конденсаторных батарей и т.д. В ячейке может быть установлен вакуумный или элегазовый выключатель. Выкатная тележка выключателя выполняет функцию разъединителя. Отдельный заземлитель служит для заземления кабелей.

Технические данные ячейки типа CBW
Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток сборных шин	[A]	1250	1250	1250
Номинальный ток выключателя	[A]	630/1250	630 / 1250	630 / 1250
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	1	1	1
Габаритные размеры ячейки
- ширина	[мм]	800	800	800
- глубина	[мм]	1335	1335	1335
- высота	[мм]	1885	1885	1885

Для обеспечения безопасности обслуживающего персонала выключатель и заземлитель блокируют дверь ячейки.

Имеется широкий выбор устройств защиты и управления доступных к установке в ячейке, от простейших автономных реле защиты до сложных устройств мониторинга, защиты и управления.

Основное оборудование

стальной оцинкованный корпус ячейки со встроенным газовым каналом для отвода газов от горения дуги, расположенным сзади ячейки

сборные шины

неметаллическая перегородка и заслонки

отсек аппаратуры низкого напряжения

вакуумный или элегазовый выключатель в выкатном исполнении

заземлитель с устройством блокировки

люки для кабельных вводов и кронштейн для крепления кабельных зажимов.

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

трансформаторы напряжения или ограничители перенапряжений

трансформатор нулевой последовательности

дополнительные блок-контакты

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина

шина заземления аппаратов

электрический индикатор положения выключателя

электрическая блокировка заземлителя

электрическая блокировка выкатной тележки

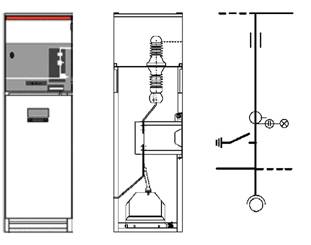

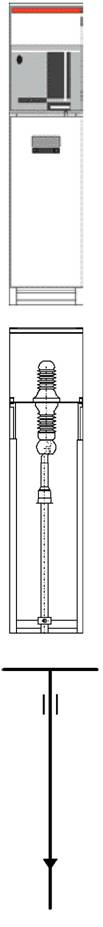

Ячейка глухого ввода, тип DBC

Основное оборудование

Компоновка верхнего модуля

проходные изоляторы

корпус отсека сборных шин

блокировочный узел (только при использовании заземлителя (ЕМ)

отсек аппаратуры низкого напряжения

сборные шины

заземляющая шина

Компоновка нижнего модуля ABB:

корпус отсека кабельных вводов

возможность присоединения параллельных кабелей

люки для кабельных вводов и кронштейн для крепления кабельных зажимов или трансформаторов напряжения.

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

заземлитель для трансформаторов тока, тип (EM)

газовый канал

кабельный канал цепей управления

ограничители перенапряжений

анти-конденсатный нагреватель

Для непосредственного подключения кабелей к сборным шинами используется ячейка глухого ввода. Ячейка комплектуется кабельными зажимами для фиксации кабелей. В ячейке шириной 500 мм возможна установка трансформаторов тока.

Нижняя передняя дверь ячейки (не укомплектованной заземлителем) может быть открыта только с помощью специального инструмента. В двери имеется смотровое окно для визуального контроля.

сквозная заземляющая шина

Технические данные ячейки типа DBC
Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/1250	630/1250	630/1250
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	375/500	375/500	375/500
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1635/1885	1635/1885	1635/1885

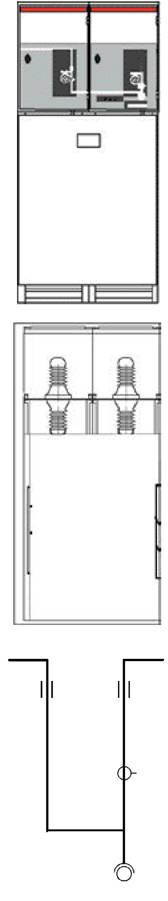

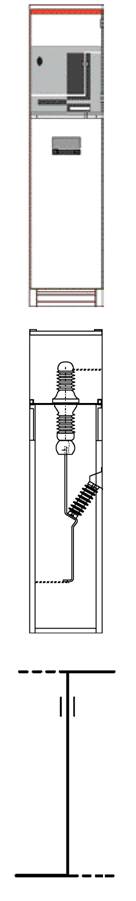

Ячейка шинного подъема, тип BRC

Ячейка шинного подъема типа BRC соединяет сборные шины с ячейкой секционного выключателя или секционного выключателя нагрузки. Ячейка шириной 500 мм может применяться в качестве измерительной ячейки, в которой предусмотрено место для установки трех трансформаторов тока и трех трансформаторов напряжения.

Переднюю нижнюю дверь ячейки можно открыть только с помощью специального инструмента.

Технические данные ячейки типа BRC ABB
Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/1250	630/1250	630/1250
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	375/500	375/500	375/500
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1635/1885	1635/1885	1635/1885

Передняя дверь оборудована смотровым окном для визуального контроля.

Основное оборудование

Компоновка верхнего модуля

проходные изоляторы

корпус отсека сборных шин

отсек аппаратуры низкого напряжения

сборные шины

заземляющая шина

Компоновка нижнего модуля:

корпус отсека подъема шин с шинами

нижняя перегородка

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

трансформаторы напряжения

заземлитель с индикатором положения

блок-контакты для заземлителя (2НЗ+2НО)

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина

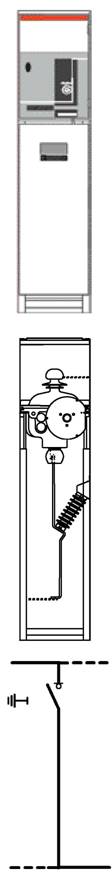

Ячейка секционного выключателя нагрузки, тип SEC

Основное оборудование

Компоновка верхнего модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

корпус отсека сборных шин

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

заземляющая шина

Компоновка нижнего модуля:

корпус с секционированными сборными шинами

нижняя перегородка

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

индикатор давления газа с контактом аварийной сигнализации

двигательный привод

газовый канал

кабельный канал цепей управления

трансформаторы тока

анти-конденсатный нагреватель

сквозная заземляющая шина

Секционная ячейка с выключателем нагрузки всегда используется совместно с ячейкой шинного подъема типа BRC. Ячейка стандартного исполнения (шириной 375 мм) комплектуется трехпозиционным элегазовым выключателем нагрузки для секционирования сборных шин и заземлителем.

шина заземления аппаратов

трансформаторы напряжения

Технические данные ячейки типа SEC ABB

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/800	630/800	630
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	375/500/750	375/500/750	375/500/750
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1635/1885	1635/1885	1635/1885

Ячейка секционного выключателя нагрузки с предохранителем, тип SEF

Ячейка типа SEF используется в случае необходимости защиты секционного выключателя нагрузки предохранителем, или измерения напряжения на трансформаторном фидере. Со стороны сборных шин предохранители заземляются выключателем нагрузки, а со стороны кабельных вводов с помощью дополнительного заземлителя.

Выключатель нагрузки управляется двухпружинным приводом с функцией автоматического отключения при перегорании предохранителя. Доступ в отсек кабельных вводов возможен только когда выключатель находится в положении «заземлен». Контактные ножи выключателя нагрузки в положениях «выключен» и «заземлен» видны через смотровое окно в задней стенке отсека аппаратуры низкого напряжения. Присоединение к ячейке шинного подъема может быть как с левой, так и справой стороны.

Основное оборудование

Компоновка верхнего модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

корпус отсека сборных шин

отсек аппаратуры низкого напряжения

блокировочный узел

механизм отключения выключателя нагрузки при перегорании предохранителя с индикатором срабатывания

сборные шины

заземляющая шина

Компоновка нижнего модуля:

заземлитель, тип EF

предохранители

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

блок-контакты для отключения при перегорании предохранителя (1НО+1НЗ)

индикатор давления газа с контактом аварийной сигнализации

механизм аварийного отключения

катушка отключения

двигательный привод

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина

Технические данные ячейки типа SEF ABB

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток
(макс. ток предохранителя)	[A]	125	100	80
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Длина предохранителя	[мм]	292/442	292/442	442
Габаритные размеры ячейки
- ширина	[мм]	375/500	375/500	375/500
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1635/1885	1635/1885	1635/1885

шина заземления аппаратов

Ячейка секционного выключателя, тип SBC ABB

Секционная ячейка с силовым выключателем всегда используется совместно с ячейкой шинного подъема типа BRC. Ячейка стандартного исполнения комплектуется

трехпозиционным элегазовым выключателем нагрузки, установленным последовательно с секционным выключателем. Ячейка оборудована вакуумным или элегазовым выключателем. Выключатель установлен на направляющих и присоединен к сборным шинам. Выключатель нагрузки всегда оборудован заземлителем.

Для обеспечения безопасности обслуживающего персонала используется механическая блокировка, позволяющая открыть дверь ячейки только когда разъединитель находится в положении "заземлен". Конструкция ячейки предусматривает установку трансформаторов тока и напряжения.

Основное оборудование

Компоновка правого модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

корпус отсека сборных шин

блокировочный узел

сборные шины

заземляющая шина

Компоновка левого модуля:

отсек аппаратуры низкого напряжения

корпус отсека сборных шин

Дополнительное оборудование

вакуумный или элегазовый выключатель

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

трансформаторы напряжения

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

индикатор давления газа с контактом аварийной сигнализации

двигательный привод

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

заземлитель, тип ЕМ

сквозная заземляющая шина

Технические данные ячейки типа SBC

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/800	630/800	630
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	750	750	750
- глубина	[мм]	1155	1155	1155
- высота	[мм]	1635/1885	1635/1885	1635/1885

шина заземления аппаратов

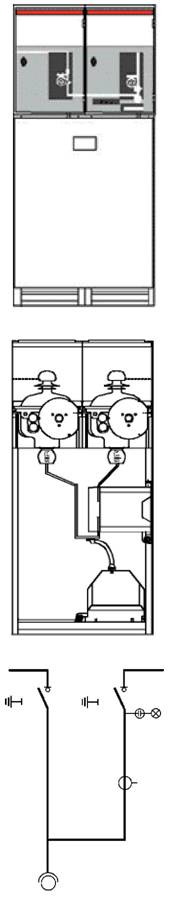

Измерительная ячейка с секционным выключателем нагрузки, тип SMD

Измерительная ячейка с секционным выключателем нагрузки типа SMD, в основном, используется при необходимости измерения тока и напряжения по стороне среднего напряжения и/или секционирования распредустройства. Основой ячейки являются два отдельно управляемых трехпозиционных выключателя нагрузки типа SFG. Выключатели нагрузки расположены на концах секций шин. Трансформаторы тока и напряжения расположены в правой части ячейки.

Технические данные ячейки типа SMD

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/800	630/800	630
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	750	750	750
- глубина	[мм]	940+60	940+60	940+60
- высота	[мм]	1635/1885	1635/1885	1635/1885

Трехпозиционные выключатели нагрузки блокируют переднюю дверь ячейки, которая может быть открыта только когда выключатели нагрузки находятся в положении "заземлен".

Основное оборудование

Компоновка верхнего левого модуля ABB

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

заземляющая шина

Компоновка верхнего правого

модуля

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

заземляющая шина

Компоновка нижнего модуля:

корпус отсека сборных шин

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

индикатор давления газа с контактом аварийной сигнализации

трансформаторы тока

трансформаторы напряжения

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина

шина заземления аппаратов

Ячейка секционного выключателя в выкатном исполнении, тип SBW

Ячейка типа SBW это ячейка секционного выключателя в выкатном исполнении, которая всегда используется совместно с ячейкой шинного подъема типа BRC. Ячейка комплектуется вакуумным или элегазовым выключателем. Выкатная тележка выключателя выполняет функцию разъединителя. Для заземления сборных шин может быть использован дополнительный заземлитель.

Для обеспечения безопасности обслуживающего персонала выключатель и заземлитель блокируют дверь ячейки.

Технические данные ячейки типа SBW ABB
Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток сборных шин	[A]	1250	1250	1250
Номинальный ток выключателя	[A]	630/1250	630 / 1250	630 / 1250
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	1	1	1
Габаритные размеры ячейки
- ширина	[мм]	800	800	800
- глубина	[мм]	1335	1335	1335
- высота	[мм]	1885 1)	1885 1)	1885 1)

1) 1905 мм в ячейках с кабельным каналом

Имеется широкий выбор устройств защиты и управления доступных к установке в ячейке, от простейших автономных реле защиты, до сложных устройств мониторинга, защиты и управления.

Основное оборудование

стальной оцинкованный корпус ячейки со встроенным газовым каналом дуговой защиты расположенный сзади ячейки

сборные шины

неметаллическая перегородка и заслонки

отсек аппаратуры низкого напряжения

вакуумный или элегазовый выключатель в выкатном исполнении

заземлитель с устройством блокировки

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

дополнительные блок-контакты

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина

шина заземления аппаратов

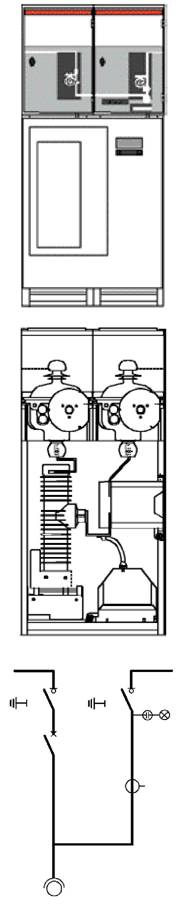

Измерительная ячейка с секционным выключателем, тип SMC

Измерительная ячейка с секционным выключателем типа SMC, в основном, используется при необходимости измерения тока и напряжения по стороне среднего напряжения и/или секционирования распредустройства. Основой ячейки являются выключатель, установленный на направляющих, и два отдельно управляемых трехпозиционных выключателя нагрузки типа SFG. Выключатели нагрузки расположены на концах секций шин, а выключатель - между ними, под левым выключателем нагрузки. Трансформаторы тока и напряжения расположены справа от выключателя.

Технические данные ячейки типа SMC ABB

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/800	630/800	630
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	750	750	750
- глубина	[мм]	940+215	940+215	940+215
- высота	[мм]	1635/1885	1635/1885	1635/1885

Трехпозиционные выключатели нагрузки блокируют переднюю дверь ячейки, которая может быть открыта только когда выключатели нагрузки находятся в положении "заземлен".

Основное оборудование

Компоновка верхнего левого модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

заземляющая шина

Компоновка верхнего правого

модуля:

3-позиционный выключатель нагрузки

механизм привода с механическим индикатором положения выключателя нагрузки

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

заземляющая шина

Компоновка нижнего модуля:

корпус отсека сборных шин

Дополнительное оборудование

вакуумный или элегазовый выключатель

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

блок-контакты для положений "включён" (2НЗ+2НО) и "заземлён" (2НЗ+2НО)

индикатор давления газа с контактом аварийной сигнализации

трансформаторы тока

трансформаторы напряжения

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина

шина заземления аппаратов

Измерительная ячейка, тип BMC

Основное оборудование

Компоновка верхнего левого модуля

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

заземляющая шина

проходные изоляторы

Компоновка верхнего правого модуля

отсек аппаратуры низкого напряжения

блокировочный узел

сборные шины

проходные изоляторы

Компоновка нижнего модуля:

корпус отсека сборных шин

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

трансформаторы напряжения

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

Измерительная ячейка типа BMC, в основном используется при необходимости измерения напряжения и тока по стороне среднего напряжения. Трансформаторы тока и напряжения расположены в правой части ячейки. Доступ в отсек кабелей возможен только при отключении блокировки двери (блокировка в положении "дверь открыта").

сквозная заземляющая шина

Технические данные ячейки типа			BMC	ABB
Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/1250	630/1250	630/1250
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	750	750	750
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1635/1885 1635/1885		1635/1885

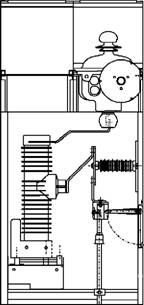

Универсальная измерительная ячейка, тип UMC

Универсальная измерительная ячейка типа UMC, используется при необходимости специального размещения трансформаторов для измерения тока и напряжения по стороне среднего напряжения. Гибкость конструкции ячейки удовлетворяет большинству требований заказчиков по размещению измерительных трансформаторов и кабелей. Пожалуйста ознакомьтесь с возможными вариантами конфигурации сборных шин, показанными на русунке внизу.

6 основных конфигураций ячейки ABB

Номинальное напряжение	[кВ]	12	17,5	24
Номинальный ток	[A]	630/1250	630/1250	630/1250
Номинальный выдерживаемый
кратковременный ток	[кА]	25	20	20
Номинальная длительность КЗ	[с]	2	3	3
Габаритные размеры ячейки
- ширина	[мм]	750	750	750
- глубина	[мм]	1000	1000	1000
- высота	[мм]	1885	1885	1885

Благодаря универсальной системе крепления есть возможность установки в ячейке измерительных трансформаторов различных типов. Для обеспечения максимальной гибкости конструкции, сборные шины исполняются на заказ или самим заказчиком. Доступ в отсек кабелей возможен только при отключении блокировки двери (блокировка в положении "дверь открыта"). Технические данные ячейки типа UMC

Основное оборудование

Компоновка верхнего левого модуля

отсек аппаратуры низкого напряжения

блокировочный узел

заземляющая шина

проходные изоляторы

Компоновка верхнего правого

модуля

отсек аппаратуры низкого напряжения

блокировочный узел

проходные изоляторы

Компоновка нижнего модуля:

корпус отсека сборных шин

Универсальная система крепления измерительных трансформаторов

Дополнительное оборудование

встроенный индикатор напряжения или контрольное гнездо для переносного индикатора

трансформаторы тока

трансформаторы напряжения

газовый канал

кабельный канал цепей управления

анти-конденсатный нагреватель

сквозная заземляющая шина
