Выключатель нагрузки, типа SFG
Выключатель нагрузки типа SFG, имеет 3 рабочих положения:
ВКЛЮЧЕН
ВЫКЛЮЧЕН
ЗАЗЕМЛЕН
В качестве изоляции и средства гашения дуги в выключателе нагрузки используется элегаз. Для визуального контроля в корпусе выключателя сделаны два термопластиковых окна.
Каждый выключатель нагрузки герметично закрыт и не требует обслуживания в течение всего срока эксплуатации ( 30 лет). Выключатель нагрузки оборудован емкостным индикатором напряжения.
Типы выключателей нагрузки
SFG с однопружинным приводом типа UES-K3
SFG с двупружинным приводом типа UES-A3
Дополнительное оборудование
Блок-контакты:
положение ВКЛЮЧЕН 2НО+2НЗ
положение ЗАЗЕМЛЕН 2НО+2НЗ
Катушка отключения:
Для SFG с приводом типа UES-A3.
Кнопка механического отключения SFG с приводом типа UES-A3.
Действие двигательного привода: Смотри пункт 5.3.
Механизм привода
Привод с одной пружиной
Двигательный привод с одной пружиной
Двигательный привод с двумя пружинами
Привод типа UES-K3/10 с одной пружиной
Привод UES-K3/10 применяется для управления выключателем нагрузки типа SFG в ячейках типа: SDC, СВС,- SEC, SBC, SMC.
Этот привод предназначен для переключения выключателя нагрузки между рабочими положениями «включен-отключен», «отключен- заземлен». На передней части привода UES-K3/2 устанавливается модуль центральной блокировки 1VFJ220030R2. Для включения и отключения выключателя нагрузки, привод UES-K3/2 использует энергию, накапливаемую в плоской пружине.
Полный угол вращения главного вала привода составляет 180° (90° + 90°). Поворот вала по часовой стрелке переключает выключатель нагрузки в положение «включен», а вращением против часовой стрелки в положение «заземлен».
В нормальных условиях работы привод не требует обслуживания в течение всего срока эксплуатации (30 лет). Механический ресурс привода составляет 1000 циклов В/О и 1000 циклов О/ Заземлен.
Привод UES-K3/2 может быть оборудован двигательным приводом типа 1VFU110002R2. Собственное время отключения составляет около 40 мс с момента подачи импульса.
Центральный модуль блокировки
В распределительных устройствах UniSwitch применяется новый центральный модуль блокировки типа 1VFJ220030R2. Этот модуль препятствует выполнению неправильных операций и предоставляет возможность применения других видов блокировок. Для блокировки может применяться висячий или быстродействующий замок.
Указатель положения и модуль интерфейса оператора
Возможны разные цвета указателей положения. В модуле 1VFJ120005R2 белый цвет является стандартом.
Рычаг ручного управления
Для избежания неправильных операций используйте только рычаг типа 1VFJ220002R2.
Привод типа UES-A3/10 с двумя пружинами
Привод UES-A3/10 применяется для управления выключателем нагрузки типа SFG в ячейках типа SDF.
Механизм переключения между рабочими положениями такой же, как и у привода с одной пружиной.
Привод UES-A3/10 также применяется для управления заземлителем типа EF. На передней части привода UES-A3/10 всегда должен быть установлен модуль центральной блокировки
1VFJ220030R2.
Для отключения и включения выключателя нагрузки привод UES- А3/10 использует энергию, накапливаемую в 2 плоских пружинах. Одна ( пружина К) предназначена для отключения и включения выключателя нагрузки, а вторая (пружина А) для быстрого отключения.
Пружина А взводит пружину К. Пружина А взводится во время первого ручного или моторного переключения выключателя нагрузки из положения «отключен» в положение «включен». При включенном выключателе нагрузки пружина А находится в заблокированном состоянии и срабатывает от импульса:
при перегорании предохранителя
катушки отключения
механической кнопки отключения. До этого момента привод UES-A3/10 работает аналогично приводу UES- K3/10. После автоматического отключения вал привода необходимо перевести в положение «отключен».
Полный угол вращения главного вала привода составляет 180° (90° + 90°). Поворот вала по часовой стрелке переключает выключатель нагрузки в положение «включен», а вращением против часовой стрелки в положение «заземлен».
В нормальных условиях работы привод не требует обслуживания в течение всего срока эксплуатации (30 лет). Механический ресурс привода составляет 1000 циклов В/О и 1000 циклов О/Заземлен.
Двигательный привод выключателя нагрузки ABBДля электрического или дистанционного управления выключателем нагрузки ABB типа SFG все ячейки могут быть дополнительно оборудованы двигательным приводом и блоком управления.
Электродвигательный привод и блок управления смонтированы в отсеке аппаратуры низкого напряжения. Для их установки не требуются никаких дополнительных деталей.
Двигательный привод работает на постоянном токе и в случае питания переменным током необходим выпрямитель. Для управления двигательным приводом необходимо наличие блок-контактов (2НО+2НЗ) в выключателе нагрузки и заземлителе.
Для привода с одной пружиной
Для привода с двумя пружинами
Типы двигательных приводов пригодных для использования с приводом типа UES-K3/10.
Стандартные напряжения
=12 В =24 В =48 В =60 В =110 В =125 В =220 В
Управление
Состоит из:
кнопки включения/отключения
переключатель дистанционное управление/ местное управление
Компоненты и аксессуары Uniswitch
ЗаземлителиЗаземлитель совмещен с трехпозиционным переключателем выключателя нагрузки типа SGF. Заземлитель оснащен двойными подвижными заземляющими ножами. Неподвижные контакты соединены между собой и общей заземляющей шиной внутри корпуса выключателя нагрузки. Снаружи корпуса находится заземляющий контакт для подключения к заземляющей шине. Главный заземлитель встроен в выключатель нагрузки типа SGF. Заземлитель оснащен тремя двойными подвижными заземляющими ножами. Неподвижные контакты соединены между собой и общей заземляющей шиной внутри корпуса выключателя нагрузки. Ячейки выключателя нагрузки с предохранителями оборудуются двумя заземлителями. Благодаря одновременному заземлению предохранителей с двух сторон, их замена не требует применения специальных инструментов и может быть выполнена голыми руками. Заземлитель типа EF обладает пониженной включающей
способностью в связи с тем, что через него никогда не протекает полный ток КЗ (Заземляет предохранители снизу).

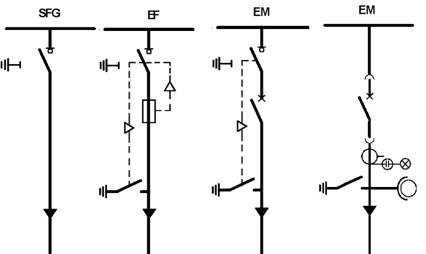

SFG
EF
EM ABB
Различные конфигурации
Заземлитель типа ЕМ используется для заземления кабелей в ячейках выключателя, а также для заземления сборных шин. Все заземлители оснащены индикаторами положения,
видимыми через переднюю дверь ячейки, и переключаются при помощью приводного вала с передней стороны ячейки.
Для заземления контактодержателя предохранителя (снизу)
EF 210
Заземление кабелей и сборных шин
EM 210
Дополнительное оборудование
| Технические данные IEC 62271-102 | |||
| Номинальное напряжение | 12 кВ | 17.5 кВ | 24 кВ |
| Коммутационная способность | |||
| EF 210 [кА] | 5 | 5 | 5 |
| EM 210 [кА] | 62,5 | 50 | 50 |
- блок-контакты 2НО+2НЗ
Вакуумный выключатель VD4/S в стационарном исполненииВакуумный выключатель типа VD4/S был разработан специально для распредустройства Uniswitch. Его коммутационная способность достаточна для выполнения операций коммутации любых устройств и компонентов энергосистемы как в нормальном, так и в аварийном режимах работы.
VD4/S
Применение вакуумных выключателей особенно оправдано в сетях с большим числом коммутаций на номинальном токе. Вакуумный выключатель VD4/S оборудован пружинным приводом, способным работать как в режиме нормального коммутационного цикла, так и в режиме цикла АПВ (О-0,3с-ВО- 3 мин-ВО). Данные выключатели отличаются исключительно высокой надежностью и долговечностью. Полюса выключателя - колонкового типа, включают в себя вакуумные камеры в трубках из эпоксидного изоляционного материала. Процесс отключения тока в вакуумном выключателе существенно отличается от процесса отключения в выключателях использующих масло или газ в качестве дугогасящей среды. После размыкания контактов процесс протекания тока происходит в плазме, состоящей из частиц металла, эмитируемых с поверхности контактов. Дальнейшее размыкание контактов приводит к прекращению эмиссии заряженных частиц и соответственно к прекращению протекания тока. Для токов, величина которых не превышает 10кА, этот эффект называется «рассеиванием дуги в вакуумной среде». Без принятия специальных мер сужение диффузной дуги, выступающее при более высоких значениях тока, может вызвать перегрев и общую эрозию контактов. Этого можно избежать за счет принудительного вращения плазмы дуги магнитным полем, возникающим благодаря спиральной форме контактов.
Благодаря малому контактному зазору, хорошей проводимости вакуумной дуги, а также малому времени горения дуги, падение напряжения на дуге небольшое, а энергия дуги, связанная с отключением, очень мала. В связи с этим как вакуумные камеры, так и вакуумные выключатели
характеризуются большим сроком службы.
Основное оборудование
привод с ручной заводкой пружины
расцепитель + вспомогательный переключатель
блок-контакты, 1НО + НЗ
вспомогательный переключатель для сигнализации КЗ
Дополнительное оборудование
блокирующий электромагнит
двигатель заводки пружины привода + дополнительный переключатель
расцепитель + вспомогательный переключатель
2-ой расцепитель
вспомогательный переключатель (пятиконтактный)
расцепитель минимального напряжения
Технические данные выключателей VD4/S ABB
| Номинальное напряжение | 12 кВ | 17.5 кВ | 24 кВ | |
| Номинальная частота | [Гц] | 50/60 | 50/60 | 50/60 |
| Испытательное напряжение | ||||
| выдерживаемого грозового импульса | [кВ] | 75 | 95 | 125 |
| Выдерживаемое напряжение | ||||
| промышленной частоты | [кВ] | 28 | 38 | 50 |
| Номинальный ток | [A] | 630/800 | 630/800 | 630 |
| Номинальный ток отключения КЗ | [кА] | 12/16/20/25 | 12/16/20 | 12/16/20 |
| Номинальный ток включения КЗ | [кА] | 30/40/50/63 | 30/40/50 | 30/40/50 |
| Номинальная длительность КЗ | [с] | 3 | 3 | 3 |
| Междуполюсное расстояние | [мм] | 210 | 210 | 210 |
устройство защиты PR521 + 2/3 трансформаторы тока встроенные в выключатель.
Вакуумный выключатель, VD4/US в выкатном исполнении
Новые выключатели VD4/US это продукт синтеза известных технологий проектирования и производства дугогасящих камер в литых полюсах из эпоксидного изоляционного материала, и преимуществ проектирования и производства выключателей. В выключателях VD4/US используются дугогасящие камеры в литых полюсах из эпоксидного изоляционного материала. Размещение дугогасящих камер внутри литых полюсов делает полюса выключателя особенно крепкими, а также защищает дугогасящие камеры от механических повреждений и воздействия пыли и влажности.
Основное оборудование
механизм ручного привода типа EL
механический указатель зарядки включающей пружины привода (заряжено/разряжено)
механический индикатор положения контактов выключателя (Вкл/Откл)
кнопка Вкл/Откл
счетчик циклов
набор из десяти блок-контактов выключателя
рычаг ручной зарядки пружины
изолированные контакты
провод со штепселем вторичных цепей
VD4/US
рычаг (количество определяется в соответствии с числом заказанных аппаратов).
Дополнительное оборудование
отключающий расцепитель
дополнительный отключающий расцепитель
включающий расцепитель
расцепитель минимального напряжения с питанием по стороне ввода
расцепитель минимального напряжения с электронной
задержкой времени (0.5 - 1 - 1.5 - 2 -3 с) (с питанием по стороне ввода)
расцепитель минимального напряжения с механической блокировкой
контакт сигнализации минимального напряжения НЗ/НО
набор из 15 НЗ/НО блок- контактов выключателя (альтернатива набору из 10 блок- контактов)
двигатель зарядки пружины
контакт сигнализации зарядки/ разрядки пружины привода
блокировка кнопок Вкл и Выкл
замок кнопок Вкл и Выкл
блокировка кнопок в положении выкл.
электромагнит блокировки привода
блокирующий электромагнит на выкатной тележке.
Технические данные выключателей VD4/US
| Номинальное напряжение | 10 | 20 | |
| Номинальное напряжение изоляции | [кВ] | 12 | 24 |
| Выдерживаемое напряжение частоты 50 Гц | [кВ] | 50 | 50 |
| Выдерживаемое импульсное напряжение | [кВ] | 125 | 125 |
| Номинальная частота | [Гц] | 50-60 | 50-60 |
| Номинальный ток | [A] | 630/1250 | 630/1250 |
| Номинальный ток отключения | [кА] | 25 | 20 |
| Номинальный выдерживаемый | |||
| кратковременный ток (3с) | [kA] | 25 | 20 |
| Ток включения | [кА] | 62,5 | 50 |
| Междуполюсное расстояние | [мм] | 210 | 210 |
HD4/S с токовой защитой типа PR521
Описание
Элегазовый выключатель среднего напряжения типа HD4/S, был специально разработан для распредустройства Uniswitch. Он оборудован приводом, который расположен с правой стороны выключателя. Элегаз используется в качестве дугогасящей и изолирующей среды. Выключатель сконструирован с применением технологии
"разделенных полюсов". В выключателе используется привод типа ESH с аккумуляцией энергии пружины. Время замыкания и размыкания выключателя не зависит от действий оператора. При установке дополнительного оборудование возможно
дистанционное управление
выключателем. Выключатель компактен, прочен и имеет ограниченный вес. Выключатели HD4/S являются системой с постоянным давлением в течение всего срока службы (Стандарт IEC 60056).
Основные характеристики
Не требует обслуживания, рассчитан на большое число коммутаций, долговечность, дистанционное управление, широкий выбор аксессуаров и возможностей для удовлетворения персональных требований заказчиков, устройство контроля состояния газа (на заказ), автономная токовая защита (на заказ), цикл АПВ O-0,3мин-ВО-3мин-ВО.
Принцип гашения дуги
Элегаз является инертным газом с превосходными изоляционными свойствами. Благодаря стабильности температуры и химического состава, элегаз сохраняет свои свойства в течение долгого времени, гарантируя высокий уровень надежности выключателей.
"Выдувающий" и "охлаждающий" эффекты элегаза, а также специальная форма контактов, постепенно гасят дугу и быстро восстанавливают диэлектрические свойства контактного зазора, без повторных перекрытий. Результатом этого являются очень малые перенапряжения и малое время горения дуги. Благодаря таким характеристикам, выключатель HD4/S является идеальным решением для распределительных подстанций среднего напряжения.
Основное оборудование
Клеммы
Ручной привод
Механический указатель зарядки включающей пружины привода (заряжено/разряжено)
Механический индикатор положения контактов выключателя (вкл/выкл)
Кнопка Вкл./Выкл.
Счетчик циклов
Штепсельная вилка вторичных цепей
Блокировка кнопок
Рычаг зарядки пружины
Расцепитель напряжения включающий
Вкл./Откл. блок контакты
Дополнительное оборудование
Расцепитель напряжения отключающий
Двигатель зарядки пружины
Расцепитель минимального напряжения
Блокировка кнопок Вкл./Выкл.
| Технические данные выключателей HD4/S | ||||
| Номинальное напряжение | 12 кВ | 17.5 кВ | 24 кВ | |
| Номинальная частота | [Гц] | 50/60 | 50/60 | 50/60 |
| Испытательное напряжение | ||||
| выдерживаемого грозового импульса | [кВ] | 75 | 95 | 125 |
| Выдерживаемое напряжение | ||||
| промышленной частоты | [кВ] | 28 | 38 | 50 |
| Номинальный ток | [A] | 630/800 | 630/800 | 630 |
| Номинальный ток отключения КЗ | [кА] | 12/16/20/25 | 12/16/20 | 12/16/20 |
| Номинальный ток включения КЗ | [кА] | 30/40/50/63 | 30/40/50 | 30/40/50 |
| Номинальная длительность КЗ | [с] | 3 | 3 | 3 |
| Междуполюсное расстояние | [мм] | 210 | 210 | 210 |
защита типа PR521 + 2/3 трансформаторы тока встроенные в выключатель.
Двухуровневый датчик давления
й уровень - пониженное давление
При снижении давления газа с 380кПа до значения меньшего чем 310кПа выдается сигнал тревоги .
й уровень - недостаточное давление
При падении давления газа ниже 280кПа происходит отключение.
Устройство блокировки выключателя (с/без ламп) при недостаточном давлении газа
Выключатель может быть оборудован данным устройством только при наличии датчика давления. Цепи блокировки является дополнительным оборудованием и могут быть выполнены только фирмой АВВ.
Возможны следующие конфигурации:
A - Цепи для автоматического отключения выключателя и блокировки в положении "Выключен"; версия без сигнальных ламп.
B - Цепи блокировки выключателя в текущем положении; версия без сигнальных ламп.
C - Цепи для автоматического отключения выключателя; версия с тремя сигнальными лампами.
D - Цепи блокировки выключателя в текущем положении; версия с тремя сигнальными лампами.
Элегазовый выключатель HD4/US в выкатном исполненииВ качестве дугогасящей и изолирующей среды в выключателях среднего напряжения типа HD4/US используется элегаз. Отключение в элегазе происходит без срезов тока и перенапряжений. Благодаря таким характеристикам гарантируется долговечность выключателя и ограниченное динамическое, диэлектрическое и тепловое воздействие на него. Полюса выключателя являются герметичными замкнутыми
системами с постоянным давлением в течение всего срока эксплуатации (стандарт IEC 62271-100), не требующие обслуживания.
Основное оборудование
Ручной привод
Механический индикатор зарядки включающей пружины выключателя заряжена/разряжена
Механический индикатор положения выключателя Вкл/Откл
Кнопки Вкл. и Откл.
Счетчик срабатываний
Набор из 10 блок контактов (4НЗ + 3НО)
Рычаг ручной зарядки включающей пружины (количество требует подсчета)
Изолирующие контакты
Штепсельная вилки вторичных цепей с проводом
HD4/US
Рычаг вкатывания/выкатывания
Дополнительное оборудование
отключающий расцепитель
дополнительный отключающий расцепитель
катушка отключения с постоянным магнитом
включающий расцепитель
расцепитель минимального напряжения
расцепитель минимального напряжения с устройством электронной задержки времени (0.5-1-1.5-2-3с)
механическая блокировка отключающей катушки расцепителя минимального напряжения с электрической сигнализацией
Электрическая сигнализация отключения расцепителя минимального напряжения
Набор из 15 НЗ/НО блок-контактов выключателя (альтернатива набору из 10 блок-контактов)
Двигатель зарядки пружины
Термомагнитная защита двигателя
Электрическая сигнализация зарядки/разрядки пружин привода
Блокировка кнопки Вкл.
Блокировка кнопки Откл.
Электромагнит блокировки привода
Электромагнит блокировки выкатной тележки
Устройство управления двухуровневым датчиком давления газа
Устройство управления двухуровневым датчиком давления газа с тремя светодиодами и дополнительным отключающим расцепителем: выключатель отключается и блокируется от включения.
Устройство управления двухуровневым датчиком давления газа с тремя светодиодами: выключатель блокируется в текущем положении.
Технические данные выключателей HD4/US ABB
| Номинальное напряжение / | 10 | 20 | |
| Номинальное напряжение изоляции | [кВ] | 12 | 24 |
| Выдерживаемое напряжение частоты 50 Гц | [кВ] | 50 | 50 |
| Выдерживаемое импульсное напряжение | [кВ] | 125 | 125 |
| Номинальная частота | [Гц] | 50-60 | 50-60 |
| Номинальный ток | [A] | 630/1250 | 630/1250 |
| Номинальный ток отключения | [кА] | 25 | 20 |
| Номинальный выдерживаемый | |||
| кратковременный ток (3с) | [kA] | 25 | 20 |
| Ток включения | [кА] | 62,5 | 50 |
| Междуполюсное расстояние | [мм] | 210 | 210 |
Предохранители типа CEF
В распределительных устройствах UniSwitch ABB применяются предохранители большой мощности в соответствии с IEC 282-1. Размер предохранителей соответствует DIN 43625 (длиной «е» 292 мм для 12 кВ и 442 мм для 24 кВ). Выбор и заказ предохранителей для защиты трансформатора осуществляется с помощью нижеуказанной таблицы.
Выбор предохранителей: в соответствии с IEC 60420Нижняя часть предохранителя монтируется на изоляторах. Могут быть выбраны изоляторы с или без емкостных датчиков напряжения. Верхний контакт предохранителя вместе с устройством отключения разъединителя при перегорании предохранителя закреплен непосредственно на выключателе нагрузки.
Предохранители среднего напряжения большой мощности
| Тип | Номинальное напряжение кВ | Номинальный ток A | длина/диаметр мм |
| CEF | 12 | 6 | 292/65 |
| 10 | 292/65 | ||
| 16 | 292/65 | ||
| 25 | 292/65 | ||
| 40 | 292/65 | ||
| 50 | 292/65 | ||
| 63 | 292/65 | ||
| 80 | 292/87 | ||
| 100 | 292/87 | ||
| 125 | 442/87 | ||
| CEF | 17.5 | 6 | 292/65 |
| 10 | 292/65 | ||
| 16 | 292/65 | ||
| 25 | 292/65 | ||
| 40 | 292/87 | ||
| 50 | 292/87 | ||
| 63 | 292/87 | ||
| 80 | 442/87 | ||
| 100 | 442/87 | ||
| CEF | 24 | 6 | 442/65 |
| 10 | 442/65 | ||
| 16 | 442/65 | ||
| 25 | 442/65 | ||
| 40 | 442/65 | ||
| 50 | 442/87 | ||
| 63 | 442/87 | ||
| 80 | 442/87 |
Номинальная мощность трансформатора [кВА]
| Рабочее напряжение кВ | 57 | 75 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Номинальный ток предохранителя 1) | |||||||||||||||||
| 3 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | |||||||
| 5 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | |||||
| 6 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | ||||
| 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | ||
| 12 | 10 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | ||
| 15 | 10 | 10 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 100 | 100 | |
| 20 | 10 | 10 | 10 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | |
| 24 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 |
1) Другие значения на заказ
Компоненты и аксессуары Uniswitch
Трансформаторы тока| Uном кВ | Uимп кВ | Основные размеры | Тип трансформатора | Номер чертежа |
| 12 | 75 | DIN 42600 T8 (DIN 42600 - SSB 12) С ребрами | TPU 4x.xx | 1VL 44614040 1) 1VL 44614050 2) |
| 17.5 | 95 | DIN 42600 T8 (DIN 42600 - SSB 12) С ребрами | TPU 5x.xx | 1VL 44614590 1) 1VL 44614600 2) |
| 24 | 125 | DIN 42600 T8 (DIN 42600 - SSB 24) | TPU 6x.xx | 1VL 44615040 1) 1VL 44615050 2) |
Клеммы первичной обмотки P1 около клемм вторичной обмотки (нормальная полярность)
Клеммы первичной обмотки P2 около клемм вторичной обмотки (обратная полярность)
Трансформатор тока с 1 сердечником, 12-24 кВ, 50 Гц (60 Гц)
1 A или 5 A
Вторичный ток:
Максимальный первичный ток:
сердечник, мощность и класс точности:
сердечник, мощность и класс точности:
KOLMA
120 % от номинального 0.5, 10 ВА 5P10, 10 ВА 5P20, 10 ВА
| IP | (A) | 50 | 75 | 100 | 150 | 200 | 300 | 500 | 600 |
| Ith | (кЛ 1с) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ith | (кЛ 3с) | 6.3 | 16 | 20 | 25 | 25 | 25 | 25 | 25 |
Трансформатор тока с 2 сердечниками, 12-24кВ, 50 Гц (60 Гц)
1 A or 5 A
120 % от номинального 0.5, 10 ВА 5P10, 10 ВА 5P20, 5 VA
| IP | (A) | 100 | 150 | 200 | 300 | 500 | 600 |
| Ith | (nA 1с) | 25 | 25 | 25 | 25 | 25 | 25 |
Трансформатор KOLMA предназначен для измерения суммарного значения токов трех фаз в 3-хфазном кабеле. В нормальном режиме работы эта сумма равна нулю. В случае короткого замыкания на землю сумма фазных токов равна току КЗ и соответствующий ток протекает во вторичной обмотке.
Этот трансформатор используется вместе с реле защиты от замыканий на землю. Кабельный трансформатор тока в основном применяется для локализации или предупреждения о замыкании на землю.
Диаметр отверстия 180 мм
Конструкция Кольцевой сердечник
Вторичные обмотки 100/1A 2.0 ВА10P10
TPU 40.13
TPU 60.13
Вторичный ток:
Максимальный первичный ток: Мощность и класс точности:
150/1A 4.0 ВА 10P10
Трансформаторы напряженияОднофазные трансформаторы напряжения (фаза-земля) с номинальным напряжением: 12 кВ, 17,5 кВ и 24 кВ. Они могут выпускаться для большинства первичных напряжений в диапазоне от 1 :V3 кВ до 22:V3 кВ и для всех вторичных напряжений, т.е. 100:V3 В, 110:V3B, 115:V3B и 120:V3B. Трансформаторы напряжения типа TJC должны подключаться высоковольтным кабелем типа KREZ15, при использовании однофазных трансформаторов напряжения.
Примечания:
Частота: 50 Гц
TJC 4 TJC 5 TJC 6
Температура окр. среды:40 oC Стандарт: IEC 60044-2
Эти трансформаторы напряжения представляют собой разработки с уменьшенным риском
Гарантированные максимальные параметры трансформаторов напряжения ABB 50Гц(60Гц)
возникновения феррорезонанса. Однако, для повышения безопасности, их обмотки защиты от замыкания на землю, следует соединять в разомкнутый треугольник с гасящим резистором.
| Тип | TJC 4 | TJC5 | TJC6 | |||||||||||||||
| Первичное напряжение | 3000:13.... 12000: |3 | 3000: І3....15000: |3 | 3000: | 3....24000: |3 | |||||||||||||||
| Маркировка контактов | A-N | A-N | A-N | |||||||||||||||
| Максимальное число вторичных обмоток | 3 | 3 | 3 | |||||||||||||||
| Обмотка | Изме- ритель- ная | Защитная | Изме- ритель- ная | Защитная | Изме- ритель- ная | Защитная | ||||||||||||
| Вторичное напряжение | 100: |3 or 110: |3 | 100:3 or 110:3 | 100: |3 or 110: |3 | 100:3 or 110:3 | 100: |3 or 110: |3 | 100:3 or 110:3 | ||||||||||||
| Маркировка контактов | a-n | da-dn | a-n | da-dn | a-n | da-dn | ||||||||||||
| Класс точности | 0,2 | 0,5 | 1 | 3 | 3P | 6P | 0,2 | 0,5 | 1 | 3 | 3P | 6P | 0,2 | 0,5 | 1 | 3 | 3P | 6P |
| Максимальная номинальная нагрузка ВА * при наличии защитной обмотки Fv = 3 x Un | 25 | 50 | 100 | 150 | 50 | 100 | 25 | 50 | 100 | 150 | 50 | 100 | 35 | 75 | 150 | 200 | 50 | 100 |
| Допустимый термический ток вторичной обмотки U = 1,2 x Un U = 1,9 x Un | 46 | 6 | 46 | 6 | 46 | 6 | ||||||||||||
* Сенсорная технология
Комбинированный датчик / Датчик тока KEVCD
В настоящее время, часто для защиты и мониторинга распредустройств применяются оборудование с использованием цифровых
технологий, работающее с маломощными входными сигналами.
Благодаря этому в распредустройстве Uniswitch возможно использование сенсорной технологии вместо обычных трансформаторов тока и напряжения.
Основой сенсорного датчика тока является катушка Роговского - магнитный преобразователь тока - в котором металлический сердечник заменен сердечником из немагнитного материала.
В основе принципа измерения напряжения лежит резистивный или емкостной делитель напряжения, имеющий широкий динамический диапазон и высокую линейность.
Сигнал сенсорного датчика легко проверить при помощи тестера. В результате этого, сенсорные датчики обеспечивают высокую степень защиты во всем диапазоне без насыщения.
Также, благодаря сенсорной технологии, появилась возможность объединить трансформатор тока и напряжения в комбинированный сенсорный датчик в корпусе из эпоксидной смолы.
Благодаря очень малым измерительным сигналам (от 0 до 10В переменного напряжения), датчики уменьшают риск выхода из строя компонентов и отключения энергосистемы. Они успешно противостоят коротким замыканиям во вторичных цепях , а также не склонны к феррорезонансу.
Еще одним плюсом сенсорных датчиков является ограниченное количество выпускаемых типов. Это черта значительно снижает сроки поставки, поскольку нет нужды изготавливать датчики специально для каждого распредустройства.
Комбинированный датчик / датчик тока KEVCD
Высшее напряжение 12 - 17.5 - 24 кВ
Максимальный длительно допустимый термический ток 1250 A
Измерение тока
Номинальный первичный ток 80 - 240 - 640 A
Номинальное вторичное напряжение 0.150 В
Измерение напряжения
Номинальный коэффициент
трансформации 10 000 / 1 (можно исключить)
Всегда оборудуется электродом для индикации наличия напряжения.
Реле и устройства защиты и управленияШирокий выбор устройств защиты и управления доступен для применения в РУ типа Uniswitch, от простейших автономных реле, до сложных устройств защиты, мониторинга и управления.
Реле
ABB предлагает широкий выбор схем защиты как простейших защит, так и более сложных . Реле производства компании ABB давно используются и признаны во всем мире, а также имеют отличную репутацию благодаря своей надежности. Реле данной линейки продуктов позволяют использовать сенсорные технологии (тип REX). Данным реле требуется питание от внешнего источника вторичного напряжения.
Автономные реле
REX 521
SPAJ 140
PR 521
SEG WIC 1
REF 541
Наибольшая экономичность в реализации системы защиты достигается при использовании автономных реле. При питании реле от трансформатора тока исчезает необходимость во внешнем источнике вторичного напряжения. Автономные реле идеальны для использования в тяжелых условиях и местах где отсутствует вторичное напряжение. Настройка параметров защиты проста и быстра. Можно питать, как реле производства компании АВВ, так и реле других производителей.
Устройство защиты и управления
Наиболее полная защита, мониторинг и управление обеспечиваются устройствами защиты и управления производства компании АВВ. Эти устройства позволяют
конфигурировать схемы защиты и управления, а также, в случае необходимости, позволяют
использовать сенсоры. Этим устройствам требуется питание от внешнего источника вторичного напряжения.
Сенсорная технология ABB
Для защиты, управления, измерения, и контроля мы предлагаем системы защиты и управления следующих типов REX 521, REF 541, REF 542+, REF 543 и REF 545 производства компании ABB.
REF 542+
REF 543
Реле ABB
| Вид аварии | № IEEE устро- йства | Обоз- начение IEC | Функции защиты | SPAA C 121 | SPAA C 341 | SPAJ C 140 (C 141) | SPAU 130 | SPAM C150 | PR 512 5) |
| Короткое замыкание | 51 | 3 I > | Максимальная токовая защита, диапазон низких уставок | X | X (X) | X | |||
| 50 / 51 / 51B | 3 I >> | Токовая отсечка, диапазон высоких уставок | X | X (X) | X | X | |||
| 50 / 51B | 3 I >>> | Токовая отсечка, мгновенный контакт МТЗ диапазон высоких уставок | X | ||||||
| 51 | 2 I > | Даухфазная МТЗ диапазон низких уставок | X | ||||||
| 50 / 51 | 2 I >> | Двухфазная ТО диапазон высоких уставок | X | ||||||
| Замыкание на землю | 51N | Io > | Ненаправленная, от замыканий на землю, диапазон низких уставок, низкая чувствительность In= 1A и 5A | X | X | X | X | ||
| 51N | Io >/ SEF | Ненаправленная, от замыканий на землю ,диапазон низких уставок, высокая чувствительность In=0,2A и 1 | (X) | ||||||
| 50N / 51N | Io >>/Io-o > | Ненаправленная, от замыканий на землю, диапазон высоких уставок | X | X (X) | X | ||||
| 67N | Io > Ж/ SEF | Направленная, от замыканий на землю, диапазон низких уставок, высокая чувствительность In=0,2A и 5/ | X | X | |||||
| 67N | Io >> Ж | Направленная, от замыканий на землю, диапазон высоких уставок | X | X | |||||
| 59N | Uo > | U нейтрали, диапазон низк. уставок | X 1) | X | |||||
| 59N | Uo >> | U нейтрали, диапазон выс. уставок | X 1) | ||||||
| 59N | Uo >>> | Напряжение нейтрали, мгновенное значение | X 1) | ||||||
| Перегрузка | 49M | 3 | Трехфазное термическое перенапряжение (двигатели) | X 3) | |||||
| Перенапряжение минимальн. напряжениі | 59 | 3U > | Трехфазное перенапряжение, диапазон низких уставок | X 2) | |||||
| 27 | 3U < | Минимальное напряжение, диапазон низких уставок | X 2) | ||||||
| Дополнительные функции | 79 | O Ж I | АПВ | X | |||||
| 46 | DI > | Обрыв фазы | X | X | |||||
| 62BF | CBFP | УРОВ | X | X | X (X) | ||||
| 48 / 51 | I >/I 2t ss | Пуск двигателя (заторможенный ротор многократные пуски) | , | X 4) | |||||
| 14 | n < | Пуск двигателя счетчик оборотов | X | ||||||
| 37 | 3I < | Потеря нагрузки / минимальный ток | X | ||||||
| Вид измерения | |||||||||
| Ток | 3I / 2I | Трех-/двух-фазный ток | X | X | X (X) | X | |||
| Io | Ток нейтрали | X | X | X (X) | X | ||||
| DI | Степень несбалансированности | X | X | ||||||
| Напряжение | 3U | Трехфазное напряжение | X | ||||||
| Uo | Напряжение нейтрали | X | X | ||||||
Действительно только для одиночной измерительной обмотки. Выводы для двойной вторичной обмотки рассчитываются по требованию.
Может использоваться вместо направленной защиты от замыканий на землю
Возможен выбор однофазной работы
Также применяется для защиты малых распределительных трансформаторов и малых и средних генераторов и источников
питания
Может использоваться в качестве дополнительной уставки на бросок тока, если не требуется контроль пуска
Применяется только с элегазовым выключателем, оборудованным дополнительным расцепителем и 2 или 3 датчиками тока
Отсек аппаратуры низкого напряжения
В ячейках типа Uniswitch ABB имеется интегрированный отсек аппаратуры низкого напряжения, отделенный от отсеков высокого напряжения металлической перегородкой.
В ячейках шириной 750мм имеется два отсека аппаратуры низкого напряжения каждый шириной 375мм. В левом отсеке размещаются микропроцессорные реле, счетчики и блок-контакты.
В правом отсеке размещается привод выключателя нагрузки SFG.
В ячейках шириной 375мм и 500мм в верхней части отсека аппаратуры низкого напряжения размещаются клеммные соединения, а в нижней - привод выключателя нагрузки SFG.
В ячейках выключателя в выкатном исполнении типа CBW и SBW в отсеке низковольтной аппаратуры шириной 800мм, есть больше места для вторичной аппаратуры.
Дополнительный отсек
На рисунках слева показаны примеры размещения аппаратуры в отсеках низкого напряжения.
Размеры
CBW, SBW (Ш x В x Г)
800 x 580 x 180 мм
Или (Ш x В x Г)
375/500 x 580 x 120 мм
Дополнительный отсек
низковольтной аппаратуры 375/500/750/800 x 390 x 390 мм
Отсек аппаратуры низкого напряжения
Отсек аппаратуры низкого напряжения, 375 мм
низковольтной аппаратуры может быть установлен сверху каждой ячейки.
Отсек аппаратуры низкого напряжения ячейки CBW, 800 мм
Дополнительный отсек аппаратуры низкого напряжения, 750 мм
Дополнительный отсек аппаратуры низкого напряжения, 750 мм

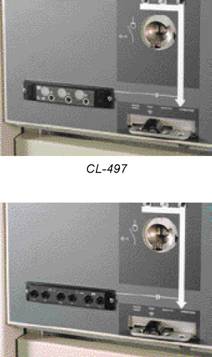

Система индикации наличия напряжения
Емкостная система индикации наличия напряжения для распредустройства типа Uniswitch > 6 кВ соответствует IEC 61958.
Комплектная система состоит из:
1 встроенный индикатор напряжения (CL-497) или 1 разъем (CL-498) и переносной индикатор
CL-498
3 провода вместе с компонентами измерительной цепи и ограничителями перенапряжения

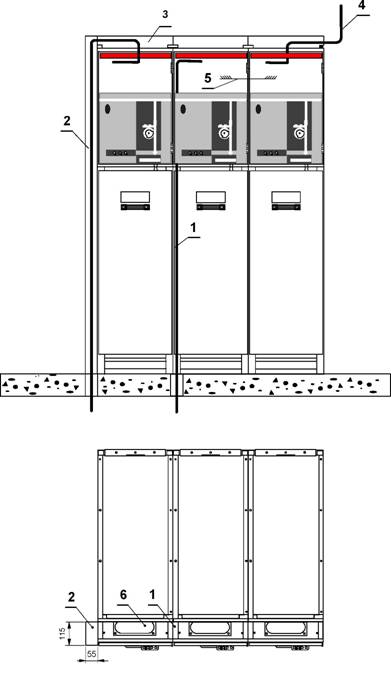

Вводы вторичных цепей
В стандартном исполнении ввод цепей управления находится снизу (1). Через внутренний кабельный канал 30 x 60 мм кабели проходят снизу в верхнюю часть ячейки. Соединения между ячейками осуществляются через отверстия в боковых стенках.
Возможны несколько вариантов заводки контрольных кабелей (2, 3,
4, 6).
По обоим концам распределительного устройства могут быть установлены боковые каналы.
Компоненты и аксессуары ячеек Uniswitch
Канал может быть размещен сверху распредустройства ABB если цепи управления заводятся с воздушной линии (4).
Компоненты и аксессуары ABB

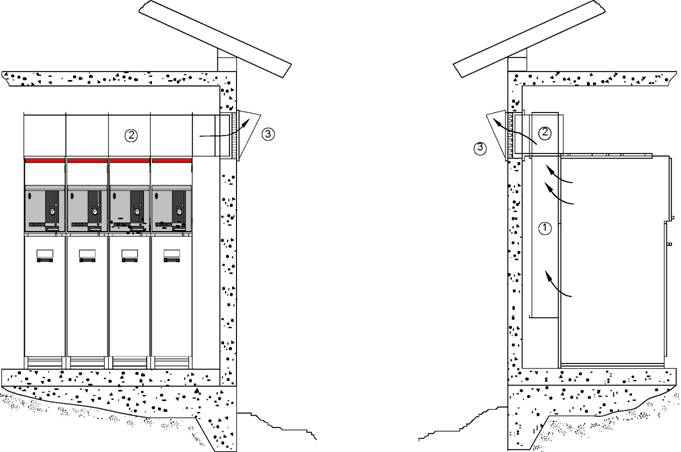

Канал для отвода газов от горения дуги
Для отвода газов от горения дуги в определенном направлении в распределительном устройстве Uniswitch используется газовый канал Вертикальные газовые каналы (1) расположенные сзади каждой ячейки, соединены общим горизонтальным каналом (2), расположенным сверху РУ. Горизонтальный канал подсоединен к отверстию для отвода газов (3) в стене помещения в котором установлено распредустройство. Отверстие может быть расположено сзади или сбоку от распредустройства. Выходное отверстие оборудовано заслонкой, открывающейся под действием давления газов.
