Щиты среднего напряжения UniSec (АББ) - руководство по установке

Безопасность

Предупреждения по безопасности

Строго соблюдайте указания, приведенные в данном руководстве.

Устанавливайте щит лишь только внутри, в условиях, пригодных для электрического оборудования.

Убедитесь, что установка, управление и обслуживание выполняются лишь только специализированными электриками.

Полностью соблюдайте действующие законы (IEC или местные), условия подключения местных пользователей и положения, применимые в области безопасности труда.

Выполните все действия на щите, соблюдая соответствующие сведения, приведенные в руководстве.

Для эксплуатации выключателя обращайтесь к соответствующему руководству.

ОПАСНОСТЬ - обозначает самую серьезную и непосредственную опасность, способную привести к серьезному ущербу или смерти

ПРЕДУПРЕЖДЕНИЕ - обозначает опасность или небезопасные действия, способные привести к серьезному ущербу или смерти

ВНИМАНИЕ - обозначает опасность или небезопасные действия, способные привести к менее серьезному ущербу людям или к материальному ущербу

ПРИМЕЧАНИЕ - обозначает важные процедуры или требования, которые при их невыполнении могут привести к материальному ущербу

Квалифицированный персонал

Все операции по установке, пуску в эксплуатацию, управлению и обслуживанию должны выполняться квалифицированным персоналом, обладающим необходимыми знаниями прибора.

При выполнении обслуживания следует строго соблюдать положения, действующие в стране установки. Операции обслуживания должны выполняться лишь только качественно, обученным персоналом, знающим характеристики щита, в соответствии со всеми положениями по безопасности IEC и нормами других технических учреждений, кроме того, соблюдая дополнительные инструкции первостепенной важности. Для проведения обслуживания и ремонта рекомендуется пользоваться услугами обслуживающего персонала АВВ.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что в условиях эксплуатации щита не превышаются указанные электрические данные. Храните руководства в месте, доступном для всего персонала, занятого в установке, управлении и обслуживании щита. Персонал управляющей компании несет ответственность за все аспекты, касающиеся безопасности на рабочих местах и правильного использования щита.

Очень важная информация

Обратите особенное внимание на информацию руководства, помеченную следующим символом:

За данным символом следуют четыре других указания, обозначающие, какой ущерб или повреждения могут обнаружиться в случае несоблюдения инструкций, включая меры предосторожности.

ПРЕДУПРЕЖДЕНИЕ

Всегда соблюдайте инструкции, содержащиеся в руководстве, и соблюдайте Надлежащую инженерную практику (GEP)! Опасное напряжение может привести к серьезному ущербу или смерти! Отключите питание, после чего заземлите активные части, после чего выполняйте любые действия с оборудованием. Соблюдайте нормы безопасности, действующие по месту установки.

Контакты

Для любых вопросов по данному руководству обращайтесь в наш региональный сервисный центр. Данные контактных лиц приводятся на задней стороне обложки данного руководства.

1. Введение

1.1 Общие аспекты

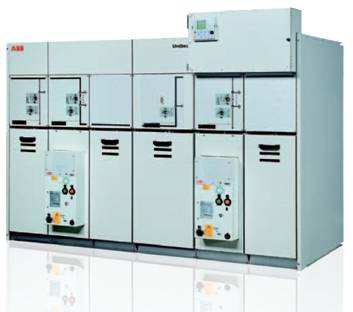

UniSec - это щит с воздушной изоляцией для помещений, разработанный для вторичного распределения среднего напряжения. Щит UniSec является результатом постоянной инновации и стремления удовлетворить требования непрерывно развивающегося рынка.

Эта новая серия щитов предлагает широкий диапазон долговечных технических решений.

Безопасность, надежность, простота в эксплуатации и установке, а также экологическая рациональность - таковы критерии, на которых основывалось развитие этого щита. UniSec структурирован путем скоординированного совмещения стандартных ячеек друг с другом. Производство и испытание выполняются на заводе.

1.2 Руководство по установке

В данном руководстве приводится информация о об установке щитов UniSec. В нем содержатся данные, касающиеся размеров и весов изделия. Кроме того, в нем предоставляются инструкции, касающиеся распаковки и доставки до места установки. В инструкциях шаг за шагом иллюстрируется процедура установки щита.

2. Сведения об изделии

2.1 Размеры ячеек

Чертежи

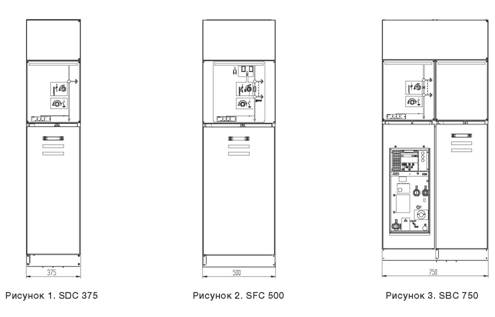

В следующих чертежах показываются основные размеры и габаритные размеры различных ячеек. Вид спереди различных ячеек

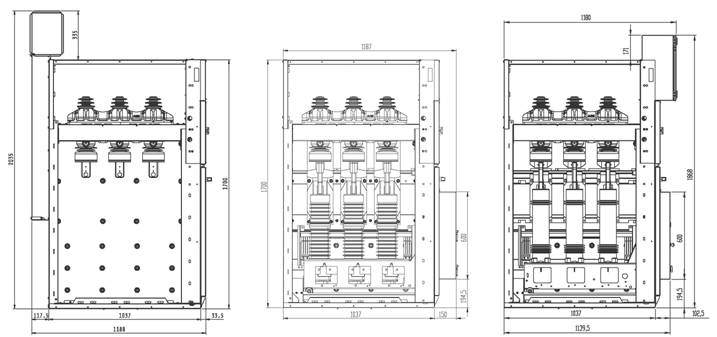

Вид сбоку различных ячеек

Рисунок 4. Без выключателя (с выпускным каналом газов)

Рисунок 5. С выключателем HD4 (без выпускных каналов газов)

Рисунок 6. С большой ячейкой вспомогательных цепей и выключателем VD4 (без выпускных каналов газов)

2.2 Вес

В приведенной ниже таблице приводится максимальный вес различных ячеек.

Таблица 1. Максимальный вес ячеек
