1. UniSec - руководство по установке
2. Перевозка и складирование
3. Монтаж щита
4. Установка кабелей
5. Затяжка болтов и гаек

3.1 Условия поставки

Упаковка поставки

UniSec поставляется в виде одной или нескольких ячеек с максимальной длиной 2,0 м с закрытыми дверьми. Размеры упаковки или упаковок зависят от количества и типа ячеек и определяются отдельно в каждом конкретном случае. Ячейки, собранные на предприятии, были осмотрены производителем на предмет их комплектности и соответствия заказу, а также они были подвержены рутинным испытаниям в соответствии с нормой IEC 62271-200 для проверки правильности структуры и функциональности.

Ответвления для каждой ячейки были собраны на заводе. Тем не менее, подключение главных шин между различными ячейками должно выполняться на месте. Главные шины и соответствующие аксессуары упаковываются для поставки отдельно.

Упаковочные материалы

В таблице 2 приводится перечень всех упаковочных материалов, использованных в щите:

Таблица 2. Упаковочные материалы

3.2 Распаковка на месте установки

Складирование и осмотр

Щит UniSec предназначается лишь только для установки в помещениях. Поэтому, рекомендуется складировать узлы щита в соответствующей транспортной упаковке как можно дольше. Не складируйте ячейки щита на улице.

Места должны вскрываться лишь только для того, чтобы проверить наличие ущерба, нанесенного во время перевозки. После осмотра рекомендуется восстановить исходное состояние упаковки.

Рисунок 8. Болт внутри ячейки (левая сторона)

Рисунок 9. Болт внутри ячейки (правая сторона)

ПРИМЕЧАНИЕ

О полученном при перевозке ущербе должно быть немедленно заявлено экспедитору / грузоперевозчику. Если установка щита должна выполняться сразу после поставки, то следует снять транспортную упаковку, кроме пленки VCI, закрывающей ячейку, которую следует снять лишь только на месте конечной установки щита.

Распаковка

Ячейки UniSec прикреплены к поддону отдельными блокировочными пластинами (2 пластины на задней стороне) и болтами (2 болта на передней стороне), изнутри ячейки.

Снимите с ячейки защитную пленку.

Отсоедините и сдайте в утиль блокировочные пластины и болты, так как они больше не нужны.

Рисунок 7. Блокировочные пластины снаружи ячейки

В таблице приводится перечень упаковочных материалов, использованных для щита, и возможные методы утилизации этих материалов. Упаковочные материалы могут меняться в каждом конкретном случае. В перечне указываются возможные упаковочные материалы.

3.3 Перенос ячеек до места установки

3.3.1 Общие предупреждения и меры предосторожности

ОПАСНОСТЬ

Выполняйте погрузочные операции только после того, как вы убедились, что были предприняты все меры предосторожности для защиты персонала и материала.

3.3.3 Процедура подъема

Компоненты

Рисунок 10. Подъемная проушина

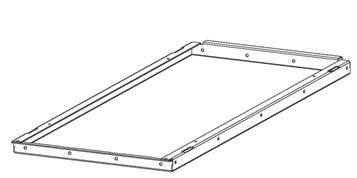

Рисунок 11. Рама крыши наверху ячейки

ВНИМАНИЕ

Как правило, ячейки щита должны перемещаться в вертикальном положении. Учитывайте высокий центр тяжести. Не допускайте наклона или опрокидывания. При необходимости отдельные ячейки можно перемещать горизонтально, например, при наличии низкого проема. В этих случаях ячейка должна опираться о большую поверхность.

3.3.2 Инструкции Транспортная единица

Транспортная единица состоит из отдельных ячеек или небольших групп ячеек. Подъемные проушины пригодны для всех ячеек UniSec (375 мм, 500 мм и 750 мм).

Инструкции по перемещению

Ячейки должны перемещаться в вертикальном положении, используя вилочный подъемник или вилочный погрузчик или, в виде исключения, при помощи роликов (не менее четырех).

ВНИМАНИЕ

Перемещаемые места должны устанавливаться на плоскую основу.

Операции, выполняемые перед подъемом

a) Установите подъемные проушины на раму крыши.

Рисунок 12. Рама крыши + подъемные проушины

Инструкции по подъему

Для подъема используйте следующее оборудование:

Кран

Вилочный погрузчик и/или

Ручную подъемную тележку.

ПРИМЕЧАНИЕ

Ячейки можно перемещать по плоскому полу до места установки, даже используя специальные ролики. Ролики должны иметь размеры около 1 м в длину и диаметр 20-25 мм.

При использовании крана подъем может осуществляться с использованием подъемных проушин, поставляемых отдельно. Процедура подъема, включая установку подъемных проушин, показывается рядом.

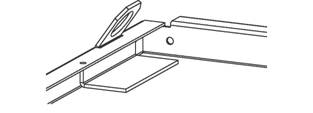

Рисунок 13. Подъемная проушина, установленная на раму крыши

b) Повторите данную процедуру на всех четырех углах рамы крыши.

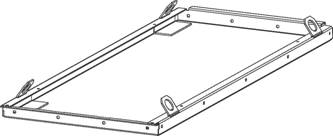

Рисунок 15. Ячейка UniSec на 750 мм

Размеры и углы подъема

Если выполняется подъем краном, то действуйте следующим образом:

Подготовьте подъемные тросы необходимой грузоподъемности с пружинными защелками.

Сохраняйте угол не менее 60° между горизонтальной плоскостью и тросами, сходящимися у крюка крана.

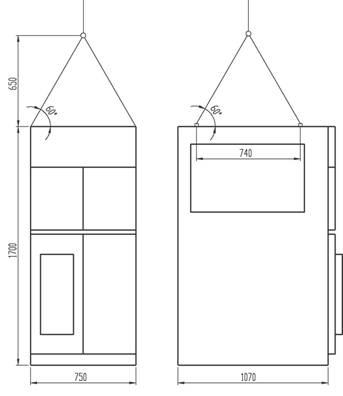

Рисунок 16. Размеры и углы

Операции после подъема

Снимите подъемные проушины.

Щит, готовый для подъема: подъемные проушины установлены

Подъем при помощи крана

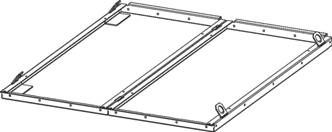

Рисунок 14. Ячейки UniSec на 375 мм и 500 мм

ВНИМАНИЕ

Когда поднимаются несколько ячеек или щит в сборе (максимум 4 ячейки или максимальная длина 2 м), то необходимо использовать четыре подъемных стропа достаточной длины.

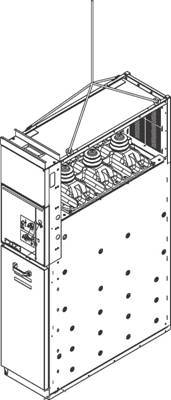

Рисунок 17. Подъем

Эти же проушины можно использовать для следующей ячейки.

3.4 Временное хранение

3.4.1 Общие предупреждения и меры предосторожности

ВНИМАНИЕ

Сразу же после получения место должно храниться в закрытом помещении. Имеющиеся условия должны удовлетворять требования окружающей среды, предусмотренные нормой IEC 60721-3-1, классификация 1К3.

ВНИМАНИЕ

Летучие ингибиторы коррозии, помещенные внутрь ячеек, защищают их от влаги во время временного складирования и перевозки, поэтому, их не следует убирать до завершения установки.

ВНИМАНИЕ

В случае складирования внутри, в сухом помещении, продолжительность защитного действия упаковки ограничивается несколькими месяцами. Для более длительных периодов складирования или же если условия складирования отличаются от указанных, обращайтесь в компанию АВВ.

5) Ячейки без упаковки:

Накройте защитной, не прилегающей к поверхности пленкой.

Убедитесь, что имеется достаточная рециркуляция воздуха.

Периодически проверяйте на наличие конденсата, пока не начнется установка.

2. Ячейки с упаковкой для морской перевозки или сходного типа с внутренней защитной пленкой

Складирование транспортных единиц:

защищенными от атмосферного воздействия,

в сухом месте,

защищенными от ущерба.

Убедитесь, что упаковка не имеет повреждений.

3.5 Ответственность за поставку

Ответственность

В неполный перечень ответственности получателя в момент получения щита на месте входит следующее:

• Проверка поставки для проверки комплектности и отсутствия ущерба (напр., следы влаги и вытекающие отрицательные последствия). В случае сомнений упаковку следует вскрыть и затем надежно загерметизировать.

ПРИМЕЧАНИЕ

Всегда подкрепляйте документацию о существенном ущербе фотографиями.

3.4.2 Оптимальные условия складирования Определение: Оптимальное временное складирование, без отрицательных последствий, предполагает соблюдение ряда минимальных требований применительно к ячейкам и упаковочным материалам.

Таблица 3. Климатические условия в соответствии с нормой IEC 607213-1, классификация 1К3.

В упаковочном листе приводятся возможные отдельные дополнительные материалы (не установленные). Эти материалы часто находятся в первой ячейке щита.

Если обнаруживается недостача, а также повреждения или

ущерб, вызванный перевозкой, необходимо:

сделать об этом пометку в соответствующей транспортной документации;

немедленно известить об этом грузоперевозчика или транспортную компанию в соответствии с нормами, касающимися ответственности.

Тип упаковки

В зависимости от типа упаковки применяются определенные требования:

1. Ячейки с базовой упаковкой ил без упаковки

Предусмотрите сухое, хорошо вентилируемое место складирования с климатическими условиями, соответствующими указаниям таблицы 3.

Складируйте ячейки в вертикальном положении.

Не ставьте ячейки друг на друга.

Ячейки с базовой упаковкой:

• Вскройте упаковку, хотя бы частично.
