5.1 Установка кабелей

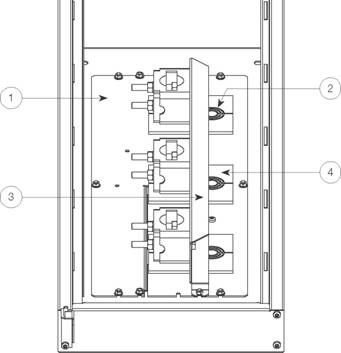

Рисунок 76. Компоненты

5.1.1 Установка кабелей Компоненты

Операции

1. Снимите кабельные крепления, направляющие кабелей, кабельные муфты и пластины пола. a) Отвинтите восемь болтов на полу и снимите нижние пластины.

Рисунок 78. Полный демонтаж

2. Кабели

Протяните кабели через открытое дно ячейки. Измерьте и отрежьте кабели необходимой длины, учитывая установку терминалов и кабельных наконечников.

Листовой металл пола

Кабельные муфты

Кабельная направляющая

Кабельное крепление

Приспособьте кабельные муфты к диаметру кабеля и наденьте их на кабель.

Рисунок 77. Крышка кабелей среднего напряжения

Крышка кабелей

Уплотнение кабелей

Суппорт кабелей

Шестигранные гайки с фланцем 9ADA289 M6 - сталь 8 A2F

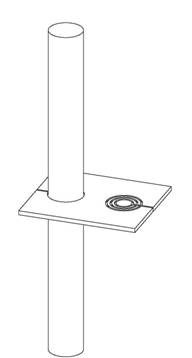

Рисунок 79. Кабели и кабельные муфты

Винт с цилиндрической головкой Torx plus. Винт M6x12 Fastite200005HQ -BA

Подготовьте изолирующие терминалы и установите их на сердечники кабелей в соответствии с инструкциями производителя.

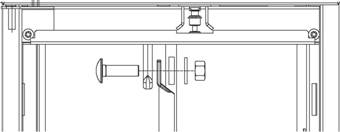

Подключите кабели к терминалам, как показано на рисунке 80.

В сочетании выключатель-предохранитель максимальная ширина терминалов равна 30 мм.

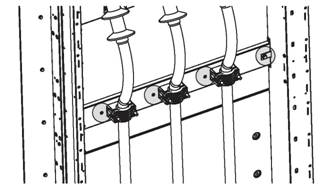

Рисунок 80. Подключение кабелей

3. Кабельные крепления

Отвинтите 2 гайки (на фазу) с левой стороны кабельных креплений.

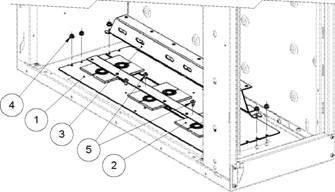

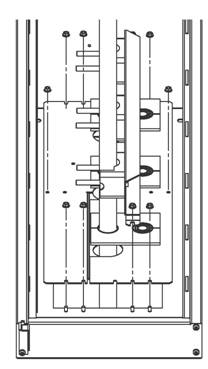

Рисунок 82. Установка металлических пластин пола, кабельных направляющих, кабельных креплений и кабельных муфт

Снимите отсоединенные стороны кабельных креплений.

b) Завинтите все восемь гаек.

4. Металлические пластины пола и кабельные направляющие

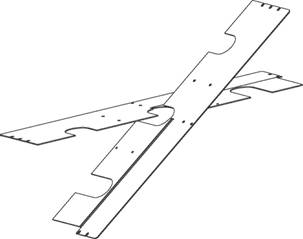

Рисунок 81. Металлические пластины пола

a) Установите металлические пластины пола, кабельные муфты, кабельные крепления и кабельные направляющие вместе с 8 гайками на пол ячейки, как показано на рисунке 82.

ПРИМЕЧАНИЕ

Если это выключатель, то установите пластины пола как можно дальше друг от друга, чтобы кабели могли быть сразу установлены в вертикальное положение.

5. Кабельные крепления

a) Установите на место демонтированные части, как показано на рисунке 83.

Рисунок 83. Установка демонтированных частей кабельных креплений

ПРИМЕЧАНИЕ

Затяжка должна выполняться с правильным моментом затяжки. Обратитесь к таблице моментов затяжки в конце руководства.

b) Затяните все 6 гаек.

Откройте ячейку кабелей RLC.

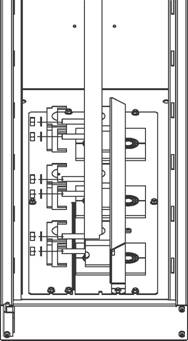

Рисунок 84. Готовые кабели

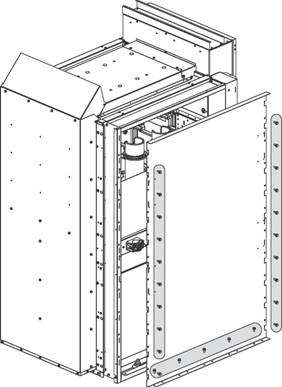

1) Отвинтите верхнюю часть передней крышки RLC, поднимите и снимите переднюю крышку RLC.

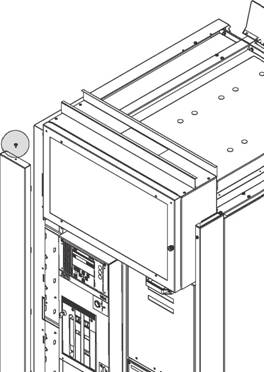

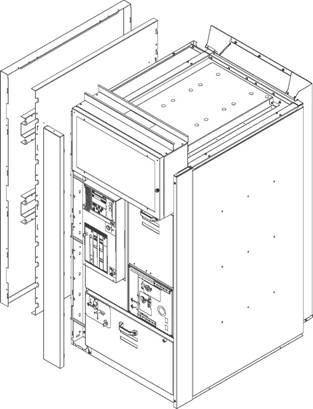

Рисунок 86. Передняя крышка RLC

5.1.2 Установка кабелей в ячейку RLC Ячейка кабелей RLC

2) Отвинтите верхнюю и заднюю часть боковой крышки RLC, поднимите и снимите боковую крышку RLC.

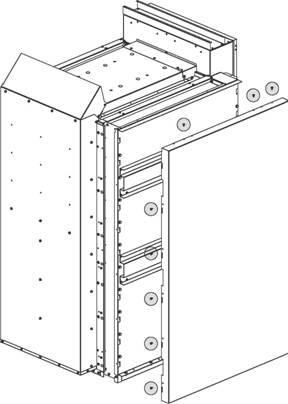

Рисунок 87. Крышка RLC

3) Отвинтите, поднимите и снимите две металлические пластины.

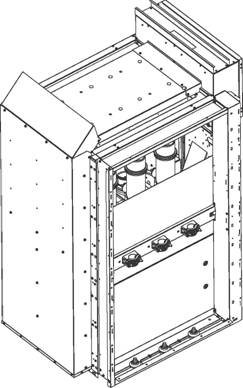

Рисунок 85. Ячейка кабелей

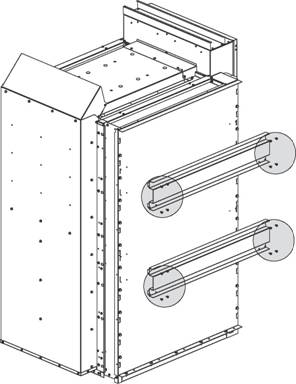

Рисунок 88. Поперечная часть RLC

4) Отвинтите, поднимите и снимите внутреннюю защитную пластину кабелей ячейки RLC.

Рисунок 89. Внутренняя пластина RLC

Подключите кабели СН.

1) Отрежьте уплотнения на дне ячейки RLC в зависимости от диаметра кабеля и прикрепите кабели в центре ячейки RLC к блокировочному элементу.

Рисунок 90. Блокировочные элементы кабелей ячейки RLC

Рисунок 91. Уплотнение на дне ячейки RLC

Рисунок 92. Монтажная схема блокировочных элементов кабелей на дне ячейки RLC

2) Подключите кабели к шине цепи.

Рисунок 93. Подключения терминалов кабелей ячейки RLC

3) Подключите экраны заземления кабелей рядом с пластиковыми блокировочными устройствами.

Рисунок 94. Терминалы кабелей заземления ячейки RLC

Закройте ячейку кабелей RLC.

Выполните операции вскрытия ячейки кабелей RLC в обратной последовательности.

5.2 Кабели управления

Внутренние кабели между ячейками легко прокладываются через проемы в боковых стенках ячейки вспомогательных цепей. В зависимости от предусмотренных сроков поставки, используются два разных метода поставки соединительных кабелей ячеек:

Кабели не включаются

Кабели поставляются смотанными в моток в ячейке вспомогательных цепей.

В таблице 6 приводятся правильные моменты затяжки для терминальных блоков.

Терминальные блоки

Таблица 6. Терминальные блоки

Возможными вариантами входа кабелей управления являются следующие:

Боковой желоб на обоих концах щита.

Кроме того, на крышу щита можно установить желоб, чтобы поддерживать поступающие кабели, например, с кабельного держателя.

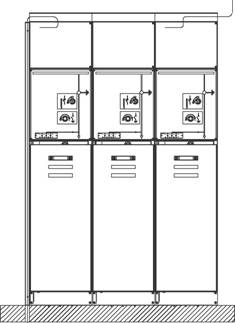

Рисунок 95. Входы кабелей управления

5.3 Заземление щита

Каждая ячейка оборудована шинами заземления, идущими вдоль передней нижней стороны ячейки. Эти шины должны подключаться так, как показано в главе 5.3.1. Система заземления станции должна быть подключена к терминальной ячейке щита. Если щит состоит более чем из 8 ячеек, то рекомендуется подключить систему заземления станции к обеим концевым ячейкам. На рисунке 99 показывается внешняя точка подключения к заземлению станции внутри ячейки. Все приборы подключаются к шине заземления при помощи корпуса щита. Взаимоподключение между ячейками способно выдержать номинальный кратковременный ток и пиковый ток для цепи заземления.

5.3.1 Установка шины заземления

Установка предусматривает выполнение следующих операций: а) Отвинтите винт справа (в случае, если имеется другая ячейка справа) и ослабьте два других винта. Затем сместите шину в сторону соседней ячейки слева.

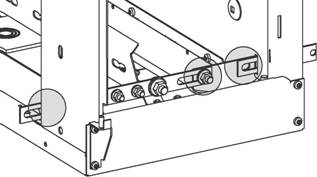

Рисунок 96. Шина смещена в сторону соседней ячейки слева

Рисунок 100. Главная защитная шина ячейки SBR

b) Сместите шину из ячейки справа (в случае, если имеется другая ячейка справа). Добавьте винт справа и вновь затяните все винты с правильным моментом затяжки.

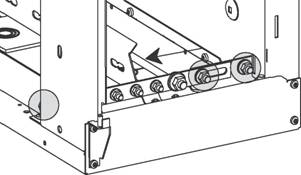

Рисунок 97. Шина смещена из соседней ячейки справа

с) Установленная шина заземления.

Рисунок 98. Установленная шина заземления

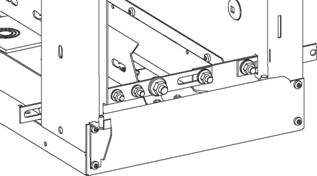

d) Кабели заземления могут быть установлены болтами, как показано на рисунке 99. Болт М12, отмеченный символом заземления, предназначен для внешней системы заземления станции, другие болты М10 (3 шт.) - для оболочек кабелей или для других систем заземления.

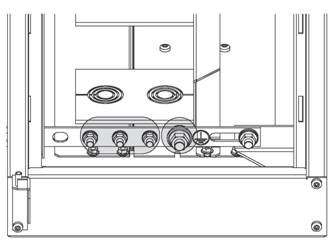

Рисунок 99. Положения кабелей заземления

e) Подключите кабели заземления к главной шине заземления функциональной ячейки SBR.

5.3.2 Подключения главной цепи заземления между панелями функциональной ячейки SBR

а) Установите проводник защитной шины между панелями функциональной ячейки SBR.

Рисунок 101. Проводник защитной шины ячейки SBR

b) Подключите защитный проводник Г-образной формы между ячейкой SBR и другими панелями.

5.4 Конечные установочные действия

Проверяемые точки

Проверьте окрашенные части щита на предмет повреждений и подкрасьте в случае необходимости.

Проверьте резьбовые соединения и затяните их в случае необходимости (в особенности выполненные на месте соединения шин и системы заземления).

Тщательно очистите щит.

Удалите все посторонние тела с ячеек.

Правильно установите все крышки и т.д., которые были удалены во время установки и подклчючения.

Возможные оставшиеся проемы в корпусе щита должны быть закрыты, если в них нет необходимости.

Убедитесь, что разъединяющие контакты и механизмы взаимоблокировки исправно работают и, при необходимости, вновь смажьте их смазкой Isoflex Topas NCA 52.

Установите части выкатного выключателя и подключите их к кабелям управления.

Закройте должным образом двери ячейки.
