УКРМ 0,4 кВ

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 400 В

Настоящее руководство по эксплуатации распространяется на конденсаторные установки типов ВАРНЕТ-НС, ВАРНЕТ-НФ, ВАРНЕТ-АС, ВАРНЕТ-АФ, ВАР НЕТ-ТС и ВАРНЕТ-ТФ (в дальнейшем именуемых установками).

Установки могут иметь некоторые конструктивные отличия от приведенного в РЭ описания, не влияющие на качество и надежность изделия.

1. НАЗНАЧЕНИЕ

Установки предназначены для повышения коэффициента мощности электрооборудования промышленных предприятий и распределительных сетей частоты 50 Гц с системами TN-C, TN-S, TN-C-S и ТТ.

ВАРНЕТ-НС предназначены для повышения коэффициента мощности единичных электроприемников или потребителей небольшой мощности с равномерным графиком электропотребления путем ручного включения/отключения от сети.

ВАРНЕТ-НФ предназначены для повышения коэффициента мощности единичных электроприемников или потребителей небольшой мощности с равномерным графиком электропотребления при высоком уровне высших гармоник в сети путем ручного включения/отключения от сети.

ВАРНЕТ-АС предназначены для повышения коэффициента мощности электроприемников с переменным графиком электропотребления путем автоматизированного регулирования реактивной мощности. Коммутация ступеней производится электромеханическими контакторами.

ВАРНЕТ-АФ предназначены для повышения коэффициента мощности электроприемников с переменным графиком электропотребления путем автоматизированного регулирования реактивной мощности при высоком уровне высших гармоник в сети. Коммутация ступеней производится электромеханическими контакторами.

Дополнительно по теме

Общие сведения об установках компенсации реактивной мощности

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 400 В

• Приложения УКРМ серии ВАРНЕТ 0,4 кВ

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 6(10) кВ

ВАРНЕТ-ТС предназначены для повышения коэффициента мощности электроприемников с резкопеременным графиком электропотребления путем автоматизированного регулирования реактивной мощности. Коммутация ступеней производится тиристорными ключами.

ВАРНЕТ-ТФ предназначены для повышения коэффициента мощности электроприемников с резкопеременным графиком электропотребления путем автоматизированного регулирования реактивной мощности при высоком уровне высших гармоник в сети. Коммутация ступеней производится тиристорными ключами.

Установки серии ВАРНЕТ представляют собой современное оборудование, объединившее в себе передовые технологии изготовления конденсаторов и автоматизированного управления потоками реактивной мощности. Отличительными особенностями установок серии ВАРНЕТ являются:

- защита от электрических и тепловых воздействий;

- повышенная устойчивость к электрическим перегрузкам;

- взаимозаменяемость компонентов;

- простота монтажа, реконструкции и ремонта;

- встроенные системы мониторинга и диагностики;

- возможность управления установкой с компьютера;

- применение экологически безопасных материалов, не требующих специальных мер по утилизации.

Расшифровка условного обозначения конденсаторной установки

ВАРНЕТ	-Х	-Х	-Х	/Х	-0,4	-У	3	исп. 01
Серия	Тип установки: А-автоматическая Н-нерегулируемая Т-тиристорная	Тип установки: С - без фильтров высших гармоник Ф - с фильтрами высших гармоник	Номинальная мощность установки, квар	Мощность минимальной ступени, квар*	Номинальное напряжение, кВ	Климатическое исполнение по ГОСТ 15150	Категория размещения по ГОСТ 15150	наличие вводного коммутационного аппарата
* - для нерегулируемых установок мощность минимальной ступени не нормируется Пример записи условного обозначения: УКРМ ВАРНЕТ-АС-100/25-0,4 УЗ Установка компенсации реактивной мощности серии ВАРНЕТ с автоматизированным управлением без фильтров высших гармоник без вводного выключателя. Номинальная мощность 100 квар, шаг регулирования 25 квар, номинальное напряжение 400 В, климатическое исполнение У, категория размещения 3.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Установки предназначены для эксплуатации на высоте над уровнем моря до 1000 м в регионах с умеренным климатом в закрытых помещениях (УЗ по ГОСТ 15150). При этом номинальные значения климатических факторов внешней среды составляют:

- верхнее значение температуры окружающего воздуха -плюс 45°С;

- нижнее значение температуры окружающего воздуха -минус 20°С;

- среднее значение температуры окружающего воздуха за 24 часа - не более 40°С;

- верхнее значение относительной влажности воздуха -не более 90% при температуре 25°С;

- среднее годовое значение относительной влажности воздуха - не более 80% при температуре 15°С;

- окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

По стойкости к механическим воздействиям установки соответствуют группе условий эксплуатации М2 по ГОСТ 17516.1.

Степень защиты установки IP31 по ГОСТ 14254. Степень защиты токоведущих частей от прямого прикосновения при открытой двери шкафа IP20.

Установки допускают длительную работу при:

• повышении действующего значения напряжения до 1,18 номинального;
• повышении действующего значения тока до 1,5 номинального, получаемого за счет повышения напряжения, изменения его гармонического состава или за счет того и другого одновременно.

Охлаждение установок ВАРНЕТ-НС, ВАРНЕТ-АСи ВАРНЕТ-ТС - воздушное естественное; ВАРНЕТ-НФ, ВАРНЕТ-АФ и ВАРНЕТ-ТФ - воздушное принудительное.

Срок службы установок составляет не менее 15 лет.

Основные параметры установок представлены в таблице 1.

Таблица 1. Основные параметры и характеристики установок компенсации реактивной мощности серии ВАРНЕТ.

Наименование параметра	Значение параметра
Номинальное напряжение конденсаторов, В	400
Номинальная мощность, квар ВАРНЕТ-НС ВАРНЕТ-НФ ВАРНЕТ-АС ВАРНЕТ-АФ ВАРНЕТ-ТС ВАРНЕТ-ТФ	10... 125 25... 280 12,5... 900 20... 800 100 ... 1500 80... 1440
Допустимое отклонение значения емкости:	-5/+15%
Номинальное напряжение изоляции, кВ	0,66
Одноминутное испытательное напряжение, кВ	2,5
Длительно допустимый ток	1,5Iн
Длительно допустимое напряжение	1,18Uн
Максимальная температура, °С	+45
Минимальная температура, °С	-20
Средняя суточная температура, °С	+40
Степень защиты по ГОСТ 14254	IP31
Габаритные, установочные, присоединительные размеры и масса УКРМ ВАРНЕТ должны соответствовать указанным в Приложении 3 значениям.

3. УСТРОЙСТВО И РАБОТА УСТАНОВОК

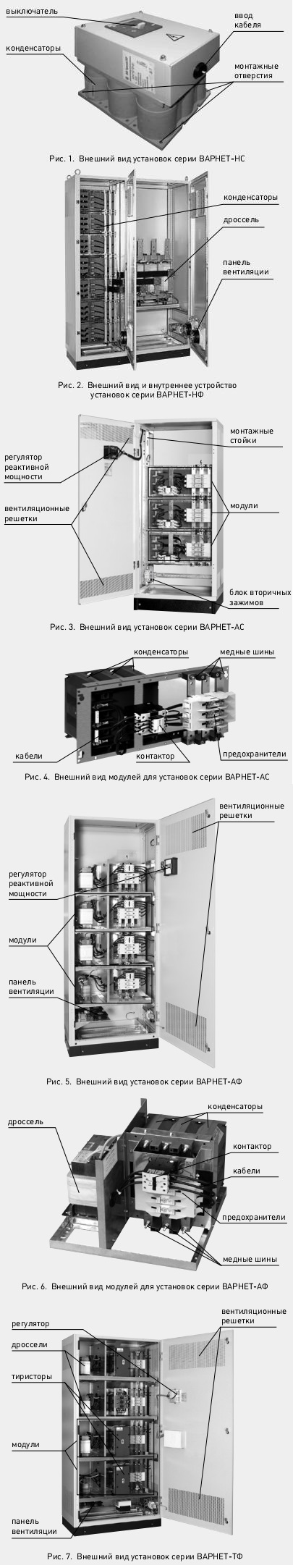

3.1 Конструкция конденсаторных установок серии ВАРНЕТ-НС

Установки серии ВАРНЕТ-НС состоят из трехфазных конденсаторов, соединенных по схеме «треугольник», и автоматического выключателя, размещенного в защитном металлическом кожухе. Внешний вид и расположение основных устройств представлено на рис.1.

3.2 Конструкция конденсаторных установок серии ВАРНЕТ-НФ

Установки серии ВАРНЕТ-НФ состоят из трехфазных конденсаторов, соединенных по схеме «треугольник», дросселя для фильтрации высших гармоник и автоматического выключателя. Внутреннее устройство представлено на рис.2.

3.3 Конструкция конденсаторных установок серии ВАРНЕТ-АС

Установки серии ВАРНЕТ-АС могут иметь навесное или напольное исполнение(рис. 3) и могут быть вы полнены в виде одной или двух ячеек. Ячейки состоят из модулей (рис. 4). Модули крепятся на монтажные стойки. Предохранители и клеммная коробка крепятся на монтажной рейке. Решетки, расположенные на двери и торцевых панелях, обеспечивают естественную вентиляцию шкафа. Установки имеют автоматизированное управление благодаря наличию регулятора реактивной мощности.

На каждом модуле может быть размещено до 2 ступеней регулирования. Номинальная мощность модуля может составлять 25, 50, (25+25), (25+50) и 75 квар. Возможно изготовление модулей других номиналов мощностью до 100 квар. В состав модуля входят металлический каркас, трехфазные конденсаторы, соединенные по схеме «треугольник», контакторы для коммутации ступеней компенсации, соединительные медные шины и кабели, предохранители на стационарных держателях или предохранители-разъединители. Пластиковые крышки обеспечивают защиту от прямого прикосновения к токоведущим частям.

З.4 Конструкция конденсаторных установок серии ВАРНЕТ-АФ

Установки серии ВАРНЕТ-АФ имеют напольное исполнение (рис. 5) и могут быть выполнены в виде одной или двух ячеек. Ячейки состоят из модулей (рис. 6), являющихся ступенями регулирования конденсаторной установки.

На каждом модуле размещается до 2 ступеней регулирования. Номинальная мощность модуля (мощность при напряжении 400 В) может составлять 10, (10+10), 20,(20+20), 40, (40+40) и 80 квар. В состав модуля входят металлический каркас, трехфазные конденсаторы, соединенные по схеме «треугольник», контакторы для коммутации ступеней компенсации, соединительные медные шины и кабели, предохранители на стационарных держателях или предохранители-разъединители. Установки имеют автоматизированное управление благодаря наличию регулятора реактивной мощности. Пластиковые крышки обеспечивают защиту от прямого прикосновения к токоведущим частям.

В установках ВАРНЕТ-АФ каждая ступень регулирования защищена дросселем от высших гармоник тока и напряжения. Для охлаждения установки предусмотрена принудительная вентиляция. Включение и отключение вентиляторов происходит по сигналу температурного датчика, входящего в состав установки.

3.5 Конструкция конденсаторных установок серии ВАРНЕТ-ТС

Установки серии ВАРНЕТ-ТС имеют напольное исполнение и могут быть выполнены в виде одной, двух или трех ячеек. Ячейки состоят из модулей, являющихся ступенями регулирования конденсаторной установки.

На каждом модуле размещается по одной ступени регулирования. Номинальная мощность модуля может составлять 25, 50, 75 и 125 квар. В состав модуля входят металлический каркас, трехфазные конденсаторы, соединенные по схеме «треугольник», тиристоры для коммутации ступеней компенсации, соединительные медные шины и кабели, предохранители на стационарных держателях или предохранители-разъединители. Установки имеют автоматизированное управление благодаря наличию регулятора реактивной мощности.

3.6 Конструкция конденсаторных установок серии ВАРНЕТ-ТФ

Установки серии ВАРНЕТ-ТФ имеют напольное исполнение и могут быть выполнены в виде одной, двух или трех ячеек (рис. 7). Ячейки состоят из модулей, являющихся ступенями регулирования конденсаторной установки.

На каждом модуле размещается по одной ступени регулирования. Номинальная мощность модуля может составлять 20, 40, 80 и 120 квар. В состав модуля входят металлический каркас, трехфазные конденсаторы, соединенные по схеме «треугольник», тиристоры для коммутации ступеней компенсации, соединительные медные шины и кабели, предохранители на стационарных держателях или предохранители-разъединители. Установки имеют автоматизированное управление благодаря наличию регулятора реактивной мощности.

В установках ВАРНЕТ-ТФ каждая ступень регулирования защищена дросселем от высших гармоник тока и напряжения. Для охлаждения установки предусмотрена принудительная вентиляция. Включение и отключение вентиляторов происходит по сигналу температурного датчика, входящего в состав установки.

3.7 Комплектующие

3.7.1 Предохранители

Предохранители предназначены для защиты от токов короткого замыкания силовых цепей и цепей управления.

Предохранители для защиты силовых цепей имеют 2 варианта исполнения: на стационарных держателях и предохранители-разъединители. Выбор типономинала предохранителей осуществляется по таблице 2.

Таблица 2. Выбор предохранителей.

Мощность ступени, квар	Номинальный то предохранителя, А
25 50 75 100	63 125 160 250
Номинальный ток предохранителей для защиты цепей управления составляет 4А. Времятоковая характеристика предохранителей: gL-gG.

3.7.2 Контакторы

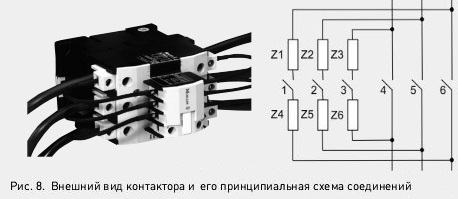

Контактор, используемый в установках ВАРНЕТ (рис. 8), специально предназначен для коммутации емкостной нагрузки (конденсаторов). В его состав, помимо основных контактов (4, 5, 6), входят дополнительные контакты опережающего включения (1, 2, 3) через токоограничивающие сопротивления (Z1-Z6). Их наличие позволяет ограничить пусковой ток включения конденсаторов до значений, безопасных как для самих конденсаторов, так и для коммутационной аппаратуры. Электрическая износостойкость контакторов составляет 150000 циклов, а частота включения - не более 120 циклов в час.

Подключение контактора осуществляется по схеме «звезда» или по схеме«треугольник» в зависимости от номинальной мощности ступеней регулирования. Подключение по схеме треугольник позволяет увеличить мощность ступени компенсации и тем самым уменьшить габариты установки в целом. В установках ВАРНЕТ-АФ используются стандартные контакторы. В качестве элементов ограничения тока выступают дроссели.

3.7.3 Тиристоры

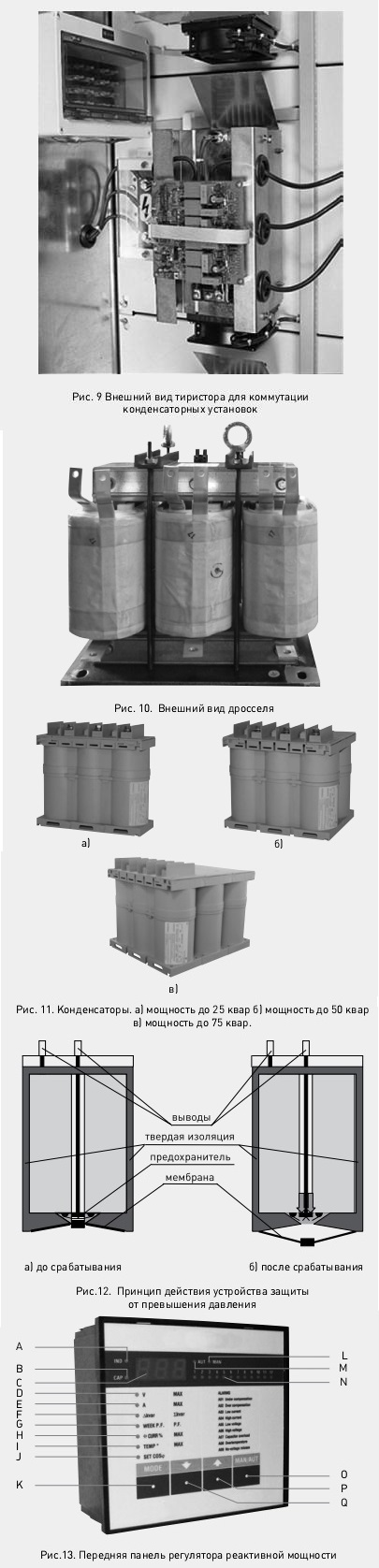

Тиристор, используемый в установках ВАРНЕТ (рис. 9), обеспечивает возможность быстрой коммутации ступеней регулирования. Это достигается за счет включения ступени регулирования в момент равенства напряжения сети и напряжения на конденсаторе. Таким образом, полностью подавляется эффект зарядного тока, а время включения не превышает 40 мс.

3.7.4 Дроссели

Дроссель, используемый в установках ВАРНЕТ (рис. 10), специально подобран для исключения возможности последовательного или параллельного резонанса на одной из высших гармоник последовательной LC-цепи дроссель-конденсатор. Выбор типа дросселя в зависимости от условий применения осуществляется по таблице 3.

Таблица 3. Выбор типа дросселя.

Исполнение	Стандартное	Тяжелое	Очень тяжелое
Sиск/Sн, % THDU, % THDI, %	15-35 2-4 5-20	35-50 4-6 20-40	>50 >6 >40

Sиск -номинальная мощность потребителей, являющихся источниками высших гармоник, кВА;

Sн - номинальная мощность питающего трансформатора, кВА.

Более точное определение содержания высших гармоник тока и напряжения (THDU и THDI) определяется на основе результатов обследования сети предприятия.

3.7.5 Конденсаторы

Установки комплектуются трехфазными конденсаторами для повышения коэффициента мощности, имеющими моноблочную конструкцию. Параллельное включение блоков обеспечивает увеличение мощности конденсатора пропорционально мощности единичного блока (рис. 11).

Использование твердой изоляции и вакуумной технологии при заливке корпуса исключает наличие в корпусе конденсатора жидких или газообразных компонентов.

Конденсаторы являются пожаро- и взрывобезопасными. Материалы, из которых изготовлены конденсаторы, не содержат в своем составе экологически опасных или токсичных компонентов.

Конденсаторы обладают свойством восстанавливать свойства после местного пробоя диэлектрика (свойство самовосстановления). Диэлектрическая система конденсатора выполнена на основе металлизированной полипропиленовой пленки.

Конденсаторы имеют в своем составе устройство защиты от превышения давления. Срабатывание устройства сопровождается деформацией мембраны корпуса конденсатора и дальнейшим перегоранием внутреннего предохранителя (рис. 12). Срабатывание устройства защиты от превышения давления связано со старением конденсатора или происходит при длительных недопустимых перегрузках (свыше 1,5Iн или свыше 1,18Uн), вследствие наличия в сети высших гармоник.

На конденсаторах установлены блоки разрядных резисторов внешних или внутренних в зависимости от исполнения конденсатора. Разрядные резисторы снижают амплитудное значение номинального напряжения после отключения конденсатора до значения не более 75 В за 3 мин.

Конденсатор выполнен в пластиковом корпусе, имеющем двойную изоляцию и не требующем заземления.

3.8 Регулятор реактивной мощности

3.8.1 Технические характеристики

Основные технические характеристики регулятора представлены в таблице 4.

3.8.2 Алгоритм работы

В режиме автоматического управления регулятор производит включение и отключение ступеней регулирования с выдержкой времени 30 с в зависимости от заданного значения коэффициента мощности. Повторное включение одной и той же ступени происходит с выдержкой времени 200 с.

В режиме динамического управления тиристорными ключами переключение ступеней производится мгновенно с выдержкой времени не более 40 мс.

3.8.3 Описание передней панели

А: индикатор активно-индуктивной нагрузки;

В: индикатор активно-емкостной нагрузки;

С: цифровой дисплей;

D: индикатор отображения напряжения;

Е: индикатор отображения тока фазы, к которой подключен трансформатор тока;

F: индикатор отображения небаланса реактивной мощности по отношению к заданному значению cosj;

G: индикатор отображения среднего за неделю значения cosj;

Н: индикатор отображения перегрузки потоку 1%) на выводах конденсаторной установки;

I: индикатор отображения температуры внутри шкафа (через 20-30 минут после включения);

J: индикатор отображения заданного значения cosj;

К: выбор устанавливаемого/отображаемого параметра;

L: индикатор отображения работы в ручном режиме;

М: индикатор отображения работы в автоматическом режиме;

N: индикатор отображения количества включенных ступеней;

О: переключение между автоматизированным и ручным режимом управления установкой;

Р: установка значения параметра (увеличение);

Q: установка значения параметра (уменьшение);

Таблица 4

Технические характеристики
Количество выходов	5	7	8	12
Напряжение питания	380-415 В
Отклонение напряжения питания	-15% - +10%
Потребляемая мощность	6,2 ВА		5 ВА
Время устойчивости к микроотключениям	<30 мс
Отключение при пропадании напряжения	>8 мс
Рабочий ток, Iн	5 А
Рабочий токовый диапазон	0,125-6 А
Длительно допустимая токовая перегрузка	20%
Входная мощность токовых цепей	0,65 Вт
Диапазон уставок коэффициента мощности	0,8 инд. - 0,8 емк.
Время до повторного включения ступени: рекомендуемое значение (диапазон)	200 с (5-240 с)
Чувствительность: рекомендуемое значение (диапазон)	30 с (5-600 с)
Коммутируемый ток, А	5 А
Коммутируемое напряжение	250 В
Максимальное коммутируемое напряжение	440 В
Коммутационная износостойкость при 2 А 250 В
Коммутационная износостойкость при 2 А 400 В
Рабочая температура	-20 - +60°С
Сечение подключаемых проводников	0,2-2,5 мм2
Габариты	96х96х65мм		144х144х62мм

3.8.4 Описание аварийных сигналов

А01 - недокомпенсация. Все ступени включены, но cosj меньше заданного значения;

- проверить заданное значение коэффициента мощности;

- необходимо увеличение установленной мощности конденсаторной установки (нажимая клавишу К, выбрать индикатор F для отображения необходимой дополнительной реактивной мощности);

А02 - перекомпенсация. Все ступени отключены, но cosj больше заданного значения;

- проверить заданное значение коэффициента мощности;

- нагрузка имеет емкостной характер или отключена;

- проверить правильность подключения трансформатора тока (см. приложение 1 и п.4.2.4);

- если ошибка не исправлена, обращайтесь к производителю;

А0З - малый ток. Ток нагрузки менее 2,5% от номинала трансформатора тока.

- проверить соответствие выбранного номинала трансформатора тока нагрузочному току;

- проверить правильность подключения трансформатора тока (см. приложение 1);

- нагрузка отключена;

А04 - большой ток. Ток нагрузки на 20% больше номинала трансформатора тока.

- проверить соответствие уставки Р01 номиналу трансформатора тока;

- проверить соответствие выбранного номинала трансформатора тока нагрузочному току;

А05 - низкое напряжение. Напряжение на 15% ниже номинального.

- ступени регулирования будут отключены.

А06 - высокое напряжение. Напряжение на 10% больше номинального.

- ступени регулирования будут отключены.

А07 - перегрузка конденсаторов.

- повышенное содержание высших гармоник, все ступени будут отключены. При появлении такого сигнала обращайтесь к производителю.

А08 - высокая температура.

- температура внутри корпуса шкафа превышает допустимое значение.

А09 - отсутствие напряжения. Провал напряжения в течение 8 мс.

- ступени регулирования будут отключены.

В зависимости от типа неисправности происходит либо отображение соответствующего сигнала (индикация) на передней панели, либо отключение ступеней регулирования с выдержкой по времени (табл.5).

Таблица 5 Перечень сигналов аварии.

Тип сигнала	Индикация (+/-)	Отключение (+/-)	Временная задержка
A01 A02 А03 A04 A05 A06 A07 A08 A09	+ + + + + + + + +	- - + - - - + + +	15 мин 120 с 5 с 120 с 5 с 15 мин 180 с 30 с 0 с

3.8.5 Выставление значения номинального тока трансформатора тока

При первом включении регулятора на дисплее появится надпись 'Ct'. Далее необходимо, используя клавиши Р и Q, ввести необходимое значение номинального тока согласно типономинала трансформатора тока, к которому подключена конденсаторная установка (например, ТА 400/5: Р01=400; ТА 800/5: Р01=800; ТА 1000/5: Р01 =1.00; ТА 1250/5: Р01=1.25). Нажать клавишу 0 для подтверждения введенного значения. После выполнения указанных операций регулятор готов к работе.

Внимание! Любое изменение параметров регулятора реактивной мощности, кроме уставки Р01 и cosj, влечет за собой лишение гарантии на конденсаторную установку и должно быть согласовано с заводом-изготовителем.

4. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

4.1 Подготовка к эксплуатации

4.1.1 Измерение емкости

Перед вводом в эксплуатацию произвести измерение емкости каждого конденсатора, рассчитать его мощность и записать результаты в эксплуатационный журнал. Значение мощности конденсатора в состоянии поставки должно соответствовать значению, указанному в паспорте. Отклонение значения мощности конденсатора от номинальной должно находиться в пределах от минус 5% до плюс 15%.

Измерение емкости конденсатора с тремя изолированными выводами производить при отключенной установке, попарно между всеми выводами, при этом третий вывод оставлять неподсоединенным.

Расчет мощности конденсаторов с тремя выводами Q производится по формуле:

где - емкости, измеренные между двумя выводами, Ф; f - номинальная частота (50 Гц); U - номинальное напряжение конденсатора, В; Измерение емкости конденсатора с шестью изолированными выводами производить на отключенной установке между выводами каждой фазы конденсатора.

Расчет мощности конденсаторов с шестью выводами Q производится по формуле:

где - емкости, измеренные между выводами каждой фазы конденсатора, Ф;

f - номинальная частота 150 Гц);

U - номинальное напряжение конденсатора, В;

Измерение емкости рекомендуется производить при температуре окружающего воздуха от 15 до 35°С. Погрешность измерения емкости должна находиться в пределах ±2%.

6.1.2 Измерение сопротивления изоляции

Сопротивление изоляции измеряется мегаомметром на напряжение 2500 В. Испытательное напряжение прикладывать между предварительно соединенными токоведущими частями цепей управления, измерения, сигнализации и корпусом установки при отсоединенных силовых цепях и отсоединенных разъемах от регулятора мощности. Сопротивление должно быть не менее 1 МОм.

4.2 Монтаж и подключение

4.2.1 Размещение и монтаж

Монтаж производить при полностью обесточенных главных и вспомогательных цепях.

Удостовериться, что минимальное расстояние от вентиляционных решеток до любых поверхностей составляет не менее 100 мм.

Запрещается размещать установки в пожаро- и взрывоопасных помещениях.

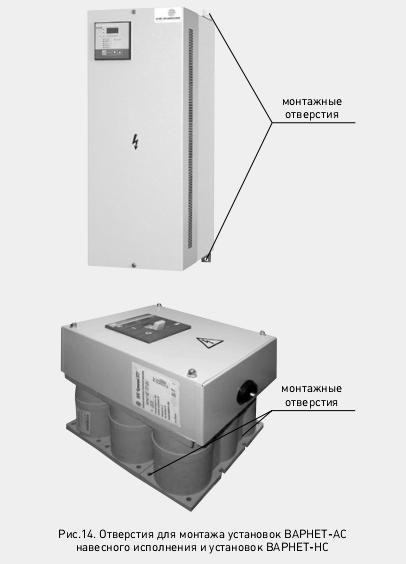

Установки ВАРНЕТ-АС мощностью свыше 125 квар, ВАРНЕТ-НС мощностью свыше 125 квар, ВАРНЕТ-АФ. ВАРНЕТ-НФ, ВАРНЕТ-ТС и ВАРНЕТ-ТФ имеют шкафное исполнение, и их необходимо размещать непосредственно на полу в местах, где отсутствует вероятность механических повреждений. В цоколе имеется 4 отверстия для крепления таких установок к полу.

Установки ВАРНЕТ-АС мощностью до 125 квар включительно имеют навесное исполнение и крепятся на монтажные панели (рис.К). Установки ВАРНЕТ-НС мощностью до 125 квар крепятся на монтажные панели для чего предусмотрены по 4 отверстия с каждого торца корпуса конденсатора (рис. 14).

4.2.2 Организация заземления

Перед подключением необходимо присоединить установку к контуру заземления.

В установке имеется болт для присоединения заземления. Ячейки установки, а также открывающиеся двери соединены между собой заземляющими проводниками.

4.2.3 Параллельная работа с генератором

Если возможен режим, при котором установка работает параллельно с генератором, рекомендуется автоматически отключать установку при включении генератора в сеть. Для этого необходимо удалить перемычку между выводами G и Е (см. приложение 1) и установить между ними контакт, который отключается при включении генератора в сеть.

Когда генератор включается, конденсаторная установка будет автоматически отключена.

4.2.4 Подключение к сети

До подключения установки к сети проверить качество крепления всей аппаратуры и контактных соединений (затяжку винтов, гаек).

Все операции по включению в сеть и отключению установок от сети в процессе эксплуатации производить в соответствии с требованиями руководства по эксплуатации. В случае срабатывания защиты повторное включение установок производить только после выяснения и исключения причин отключения.

Подключить установку через коммутационный аппарат или кабельный (шинный) ввод к сети. Коммутационный аппарат может быть установлен либо в ячейке установки (оговаривается при заказе), либо в ячейке ввода. Номинал выключателя и сечение кабеля выбираются по таблице (приложение 2).

Ввод кабеля в установках шкафного исполнения может осуществляться как сверху, так и снизу. Для этого необходимо снять верхние или нижние съемные панели.

В установках ВАРНЕТ-АС навесного исполнения и установках ВАРНЕТ-НС для подключения кабеля необходимо снять защитный металлический кожух, а вывод кабелей осуществить через резиновые прокладки.

В установках с автоматическим регулированием реактивной мощности (ВАРНЕТ-АС и ВАРНЕТ-АФ) необходимо обеспечить подключение цепей трансформатора тока и произвести настройку регулятора. Для этого необходимо:

- к зажимам D1 и D2 подсоединить провода от трансформатора тока нагрузки фазы А. Параметры трансформатора тока выбирает заказчик исходя из тока нагрузки в точке измерения. Вторичный ток трансформатора тока должен составлять 5 А. Класс точности 1. Номинальная вторичная нагрузка не менее 10 ВА. Сечение проводов должно составлять 2,5 мм2;

- при подключении установки к внешнему вводному коммутационному аппарату при необходимости ввести

а) уставку автоматического выключателя термического расцепителя (см.приложение 2);

6) электромагнитного расцепителя 6-81н;

- если подключение осуществляется рубильником с предохранителем, то номинальный ток предохранителя должен быть 1,5-21н, тип предохранителя gG;

- включить установку;

- ввести номинальный ток трансформатора тока в регуляторе (см п.3.8.5);

- проверить соответствующим прибором правильность чередования фаз (потенциал между двумя одинаковыми фазами должен быть нулевым);

- проверить правильность включения трансформатора тока нагрузки фазы А. При индуктивном характере нагрузки должен гореть светодиод «ind» (при емкостном «сар»), в противном случае провода D1 и D2 поменять местами. Для этого предварительно установить перемычку между зажимами D1 и D2 во избежание повреждения трансформатора тока;

- если трансформатор тока уже установлен в фазу В или С, то для соблюдения правильности подключения регулятора следует произвести необходимые пересоединения в схеме установки, воспользовавшись правилами соблюдения фазировки, указанными в таблице 6.

Таблица 6

Фаза, в которую включен трансформатор тока нагрузки	Фаза, к которой присоединен предохранитель FU1	Фаза, к которой присоединен предохранитель FU2	Примечание
А	В	С	Этот вариант указан на схеме и реализован на заводе-изготовителе
В	С	А	Необходимо произвести переключения проводов, идущих от сети к предохранителям FU1 и FU2
С	А	В

5. ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1 Меры безопасности

Не допускается эксплуатация установок при снятых защитных кожухах и открытых дверях.

Внимание! В течение 5 минут после отключения установки запрещается производить разряд конденсаторов закорачиванием их выводов накоротко, а также прикосновение к токоведущим частям.

Перед прикосновением к токоведущим частям отключенных установок независимо от предшествующего разряда необходимо произвести индивидуальный разряд всех конденсаторов замыканием их выводов накоротко и на корпус заземленной металлической шиной, укрепленной на изолирующей штанге.

В случае, когда конденсатор не подключен к установке, но находится в зоне действия электрического поля, выводы конденсатора закоротить перемычкой, которую снять при подключении.

Техническое обслуживание производить при полностью обесточенных главных и вспомогательных цепях.

При проведении ремонтных работ на месте эксплуатации необходимо обеспечить условие выполнения видимого разрыва вводных цепей.

5.2 Техническое обслуживание

Осмотр без отключения конденсаторов производить не реже одного раза в декаду.

Измерение емкости конденсатора производить в соответствии с рекомендациями 4.1.1 через два месяца после ввода в эксплуатацию и далее не реже одного раза в год.

Осмотр конденсаторов в отключенном состоянии производить через два месяца после ввода в эксплуатацию, а далее не реже одного раза в год. При этом проверить:

- исправность электрических контактных соединений. В случае ослабления контактных соединений подтянуть гайки;

- отсутствие повреждений корпуса (отсутствие деформации мембраны конденсатора, отсутствие механических повреждений).

Снимать с эксплуатации конденсаторы, имеющие дефекты:

- пробой между выводами, уменьшение значения емкости (мощности) более 15% по сравнению со значением, измеренным до начала эксплуатации;

- повреждение корпуса.

Технический осмотр остальных элементов следует производить одновременно с осмотром конденсаторов в отключенном состоянии в следующем объеме:

- очистить от пыли и загрязнения;

- проверить целостность плавких вставок (внешним осмотром);

- проверить надежность всех резьбовых соединений и особенно контактных зажимов магнитных пускателей;

- проверить визуально наличие провалов на контактах магнитных пускателей.

Неисправные элементы схемы заменить элементами того же типономинала.

Обо всех технических неисправностях, обнаруженных во время технических осмотров, должны быть произведены соответствующие записи в эксплуатационном журнале.

5.3 Текущий ремонт составных частей изделия.

Характерные неисправности и методы их устранения приведены в таблице 7.

Таблица 7

Описание последствий отказов и повреждений	Возможные причины	Указания по установлению отказов и повреждений	Указания по устранению отказов и повреждений
Установка подключена. Не горит дисплей регулятора реактивной мощности	Перегорел предохранитель FU1, FU2. Обрыв проводов	Проверить целостность элементов	Неисправные элементы заменить. Повреждение монтажных соединений устранить
	Неисправность регулятора		Заменить на исправный
Перегорает предохранитель FU1, FU2	Повреждение изоляции проводов	Найти поврежденное место проводов	Неисправные провода заменить
	Неисправность регулятора		Заменить на исправный
Перегорает предохранитель FU2	Повреждение изоляции проводов	Найти поврежденное место проводов	Заменить катушку или магнитный пускатель
	Пробой катушки магнитного пускателя	Омметром прозвонить катушки магнитных пускателей	Заменить катушку или магнитный пускатель
Горит дисплей регулятора. Регулятор не выдает команды на включение	Неисправность регулятора		Заменить на исправный
Регулятор выдает команду на включение. Магнитный пускатель не включается	Обрыв цепи питания катушек магнитных пускателей. Неисправность магнитного пускателя	Проверить монтажные соединения в цепи питания катушек и сам магнитный пускатель	Неисправные элементы заменить. Повреждение монтажных соединений устранить
Регулятор выдал команду на аварийное отключение	Наличие в сети высших гармонических составляющих. Напряжение сети не соответствует номинальному	Проверить параметры сети	В случае несоответствия параметров сети указанным в данном РЭ установку отключить. Обратиться на завод-изготовитель.
	Неисправность ступени регулирования. Провалы, искрение, подгорание,залипание контактов магнитного пускателя	Проверить ступени регулирования. Проверить магнитные пускатели	Руководствоваться 5.2 данного РЭ. Провести профилактический ремонт магнитных пускателей. Подгоревшие контакты зачистить или заменить
	Ослабление крепежных элементов монтажного соединения шин	Проверить монтаж силовой цепи до ступеней регулирования	Обеспечить надежный контакт электрических соединений. Произвести подтяжку болтов, гаек, винтов.
Перегорают предохранители силовой цепи	Короткое замыкание	Проверить установку на наличие посторонних предметов, пыли или грязи	Устранить
		Проверить исправность ступеней регулирования	Руководствоваться 5.2 данного РЭ
		Проверить исправность магнитных пускателей	Провести профилактический ремонт и проверку изоляции магнитных пускателей

6 МАРКИРОВКА

6.1 Маркировка установки содержит:

- товарный знак предприятия изготовителя;

- условное обозначение установки;

- количество и мощность ступеней регулирования;

- степень защиты по ГОСТ 14254-80;

- частота номинальная в герцах;

- масса в килограммах;

- обозначение технических условий;

- год изготовления;

- заводской номер.

6.2 Установки имеют рядом с болтом для заземления знак электрического заземления по ГОСТ 21130.

6.3 Установки имеют на двери ячейки ввода знак для предупреждения об опасности поражения электрическим током по ГОСТ 12.4.026.

6.4 В маркировке конденсатора указаны:

- товарный знак предприятия изготовителя;

- условное обозначение конденсатора;

- частота номинальная в герцах;

- уровень изоляции в киловольтах. Уровень изоляции обозначают двумя числами, разделенными косой чертой, где первое - действующее значение испытательного напряжения переменного тока частоты 50 Гц между выводами, соединенными вместе, и корпусом, а второе число - максимальное значение испытательного напряжения полного грозового импульса 1,2/50;

- интервал рабочих температур окружающего воздуха в градусах Цельсия;

- схема электрического соединения.

7 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

7.1 Установки допускается хранить в закрытых неотапливаемых помещениях с естественной вентиляцией в макро-климатических районах с умеренным и холодным климатом, при этом номинальные значения климатических факторов внешней среды составляют:

- верхнее значение температуры окружающего воздуха плюс 40°С;

- нижнее значение температуры окружающего воздуха минус 50°С;

- верхнее значение относительной влажности воздуха 98% при температуре 25°С;

- среднее значение относительной влажности воздуха -не более 80% при температуре 15°С.

При хранении установок без упаковки обеспечить их защиту от механических повреждений и загрязнений установкой на настилы или брусья.

7.2 Транспортирование установок в упаковке допускается производить любым видом транспорта.

Транспортирование установок без упаковки допускается

производить в универсальных контейнерах любым видом транспорта или на автомобилях при условии надежного закрепления, предохранения от механических повреждений, и защиты от попадания влаги и загрязнений.

При транспортировании номинальные значения климатических факторов внешней среды составляют:

- верхнее значение температуры окружающего воздуха плюс 50°С;

- нижнее значение температуры окружающего воздуха минус 50°С;

- верхнее значение относительной влажности воздуха 98% при температуре 25°С;

- среднее значение относительной влажности воздуха -не более 80% при температуре 15°С.

7.3 При транспортировании и хранении установки размещать только в вертикальное положение.

7.4 Конструкция установок допускает возможность транспортирования погрузчиком.

Дополнительно по теме

Общие сведения об установках компенсации реактивной мощности

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 400 В

• Приложения УКРМ серии ВАРНЕТ 0,4 кВ

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 6(10) кВ
