УСТАНОВКИ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ СЕРИИ «ВАРНЕТ»

ОБЩИЕ СВЕДЕНИЯ

Сегодня, в период дефицита генерирующих мощностей и большом парке физически изношенного оборудования, при возрастающем спросе на электроэнергию, большое внимание уделяется вопросам энергосбережения. Одной из технологий, обеспечивающих реальную экономию электроэнергии, является компенсация реактивной мощности.

Компенсация реактивной мощности позволяет повысить эффективность использования электроэнергии в трех основных направлениях:

уменьшение активных потерь:
уменьшение падения напряжения;
уменьшение полного тока.

Выработка реактивной мощности может быть обеспечена за счет статических устройств - конденсаторных установок. Данное решение всегда является более дешевым, чем реконструкция сети путем прокладки новых линий и замены трансформаторов.

Применение конденсаторов для компенсации реактивной мощности нашло наиболее широкое применение, так как конденсаторные установки требуют минимум обслуживания, обладают малыми собственными активными потерями, имеют широкую линейку номиналов и возможность регулирования мощности в автоматическом режиме.

Внедрение решений на базе компенсирующих устройств серии ВАРНЕТ позволит решить задачи по энергосбережению, повышению пропускной способности линий и улучшению качества электрической энергии при гарантиях высокого качества компонентов и инжиниринговых услуг.

Установки предназначены для повышения коэффициента мощности электрооборудования промышленных предприятий и распределительных сетей частоты 50 Гц с системами TN-C, TN-S, TN-C-S и ТТ.

Установки серии ВАРНЕТ представляют собой современное оборудование, объединившее в себе передовые технологии изготовления конденсаторов и автоматизированного управления потоками реактивной мощности.

Дополнительно по теме

Общие сведения об установках компенсации реактивной мощности

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 400 В

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 6(10) кВ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Отличительными особенностями установок серии ВАРНЕТ являются:

защита от электрических и тепловых воздействий;
повышенная устойчивость к электрическим перегрузкам;
взаимозаменяемость компонентов;
простота монтажа, реконструкции и ремонта;
встроенные системы мониторинга и диагностики;
возможность управления установкой с компьютера;
применение экологически безопасных материалов, не требующих специальных мер по утилизации.

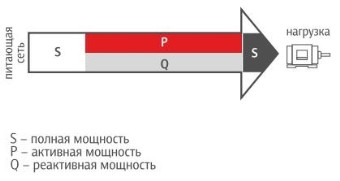

До компенсации

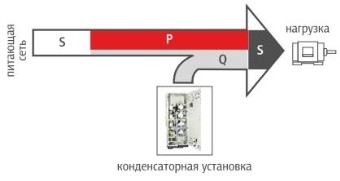

После компенсации

РАСЧЕТ НЕОБХОДИМОЙ МОЩНОСТИ КОНДЕНСАТОРНОЙ УСТАНОВКИ

активная мощность (кВт) Ч коэффициент «F»

полная мощность Ч

в соответствии с величиной , взятой из таблицы

Пример:

Активная мощность двигателя , текущий , необходимый

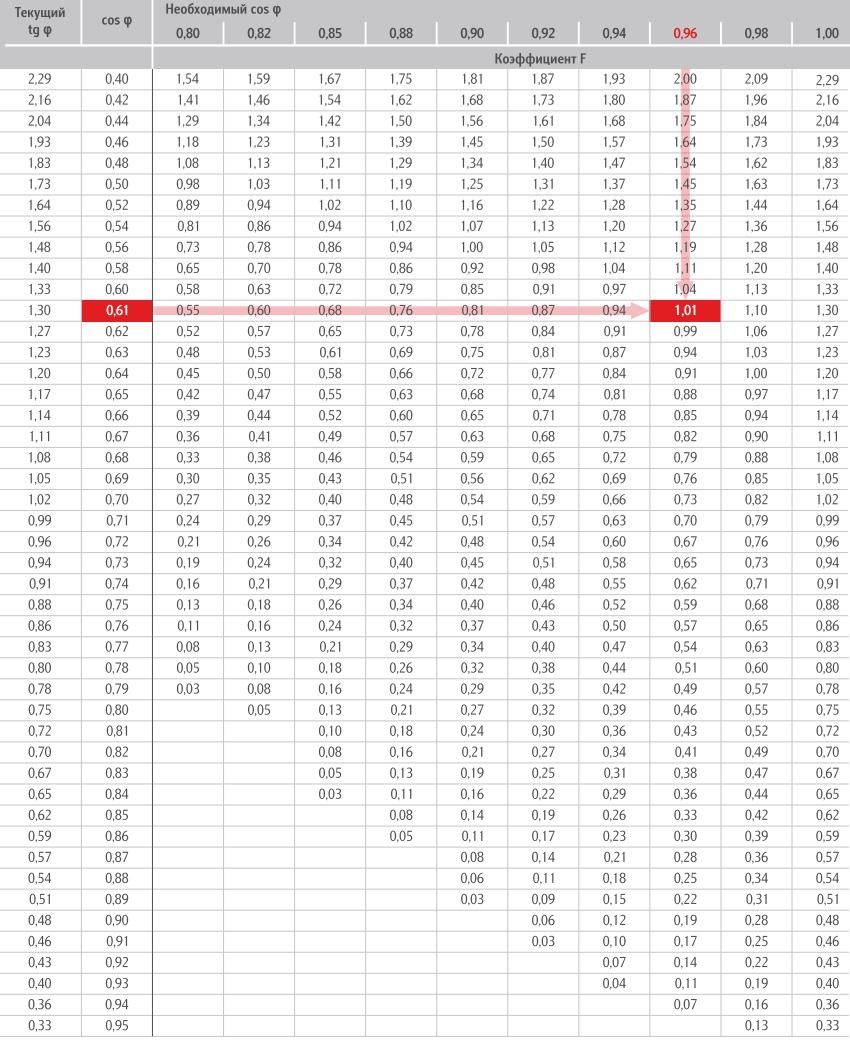

Коэффициент F из таблицы 1.01

Необходимая мощность конденсаторной установки

УСТАНОВКИ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ НА НАПРЯЖЕНИЕ 0,4кВ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

высота над уровнем моря - до 1000 м;
верхнее значение температуры окружающего воздуха в помещении плюс 45°С;
нижнее значение температуры окружающего воздуха в помещении минус 10°С;
среднегодовое значение относительной влажности окружающего воздуха 80% при температуре плюс 20°С;
окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры установки компенсации реактивной мощности;
рабочее положение установок КРМ в пространстве -вертикальное. Допускается отклонение от вертикального положения до 5 в любую сторону.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Номинальное напряжение установки, кВ	0,4
Длительно допустимая перегрузка током	1,3хIн
Длительно допустимая перегрузка напряжением	1,1хUн (8ч/24)
Степень защиты по ГОСТ 14254	IP31 (IP54 по запросу)
Вид климатического исполнения по ГОСТ 15150	У3

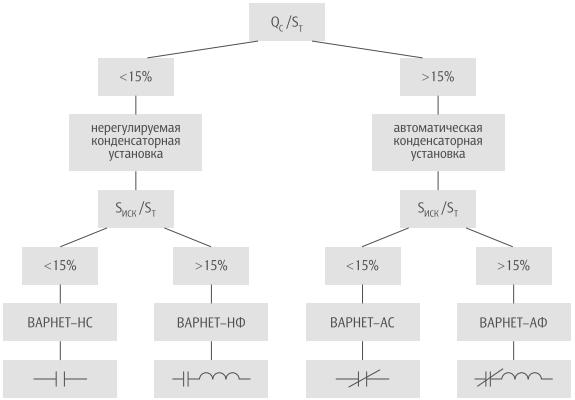

ВЫБОР УСТАНОВОК КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ

Низковольтные конденсаторные установки предназначены для компенсации реактивной мощности конечного потребителя. Данные устройства могут быть выполнены с автоматическим регулированием реактивной мощности или без него; при наличии высших гармоник в сети для защиты конденсаторов последовательно с ними включаются дроссели. Для правильного выбора типа конденсаторной установки необходимо воспользоваться приведенной ниже диаграммой, где

-мощность потребителей, являющихся источником высших гармоник, кВА;

-номинальная мощность питающего трансформатора, кВА;

-номинальная мощность конденсаторной установки, кВА.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ


ВАРНЕТ	-Х	-Х	-Х	/Х	-0,4	-1	У	3
Серия конденсаторных установок	Тип установки: А-автоматическая Н-нерегулируемая Т-тиристорная	Тип установки: С - без фильтров высших гармоник Ф - с фильтрами высших гармоник	Номинальная мощность установки, квар	Мощность минимальной ступени, квар*	Номинальное напряжение, кВ	Наличие вводного выключателя	Климатическое исполнение по ГОСТ 15150	Категория размещения по ГОСТ 15150
*Только для автоматических и тиристорных установок

АВТОМАТИЧЕСКИЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ ВАРНЕТ-АС

Предназначены для групп электроприемников с переменным потреблением реактивной мощности (групповая компенсация).

Данные установки с помощью микропроцессорного регулятора с релейными выходами в автоматическом режиме отслеживает изменение потребления реактивной мощности и подает команды на подключение/отключение конденсаторов для поддержания необходимого косинуса фи. Коммутация конденсаторов осуществляется электромеханическими контакторами специального исполнения с предварительно включаемыми токоограничивающими резисторами, благодаря которым существенно уменьшается пусковой ток.

НЕРЕГУЛИРУЕМЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ ВАРНЕТ-НС

Предназначены для электроприемников с постоянным потреблением реактивной мощности (индивидуальная компенсация). От установок ВАРНЕТ-АС отличаются отсутствием пускорегулирующей аппаратуры. Габаритные размеры аналогичны, при одинаковой номинальной мощности.

Наименование

Номинальный мощность, кВАР

Шаг регулирования, кВАР

Конфигурация ступеней

Габариты (ВхШхГ), мм

ВАРНЕТ-АС-25/5-0.4 УЗ*

ВАРНЕТ-АС-50/12,5-0,4УЗ*

ВАРНЕТ-АС-75/12,5-0,4 УЗ*

ВАРНЕТ-АС-100/25-0,4 УЗ*

ВАРНЕТ-АС-125/25-0,4 УЗ

ВАРНЕТ-АС-150/25-0,4 УЗ

ВАРНЕТ-АС-175/25-0,4 УЗ

ВАРНЕТ-АС-200/25-0,4 УЗ

ВАРНЕТ-АС-225/25-0,4 УЗ

ВАРНЕТ-АС-250/25-0,4УЗ

ВАРНЕТ-АС-275/25-0,4 УЗ

ВАРНЕТ-АС-300/25-0,4 УЗ

ВАРНЕТ-АС-325/25-0,4 УЗ

ВАРНЕТ-АС-350/25-0,4 УЗ

ВАРНЕТ-АС-375/25-0,4УЗ

ВАРНЕТ-АС-400/25-0,4 УЗ

ВАРНЕТ-АС-425/25-0,4 УЗ

ВАРНЕТ-АС-450/25-0,4 УЗ

100

125

150

175

200

225

250

275

300

325

350

375

400

425

450

12,5

1x5+2x10

2x12,5+1x25

4x25

1x25+2x50

2x25+2x50

1x25+3x50

2x25+3x50

1x25+4x50

2x25+4x50

1x25+5x50

2x25+5x50

1x25+6x50

2x25+6x50

1x25+7x50

2x25+7x50

1x25+8x50

2x25+8x50

1000x650x300

1700x600x600

2100x600x600

При заказе установок с вводным выключателем габариты могут изменяться. Возможно изготовление установок с другими габаритными размерами, другой мощности и с другим шагом регулирования. Конденсаторные установки, мощностью выше указанной в таблице выполняются в 2-х и более шкафах.

*Навесное исполнение

АВТОМАТИЧЕСКИЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ С ФИЛЬТРОМ ВЫСШИХ ГАРМОНИК ВАРНЕТ-АФ

Предназначены для групп электроприемниксж с переменным потреблением реактивной мощности, если доля нелинейных электроприемников в общей мощности присоединенной нагрузки составляет более 15-20%.

От установок ВАРНЕТ-АС отличаются защитой конденсаторов от возможных последствий резонанса на частотах высших гармоник. Последовательно с конденсаторными батареями подключаются дроссели, частота расстройки которых ниже частоты наименьшей гармоники, присутствующей в сети. Применяются дроссели с частотой расстройки 135, 189, 210 Гц.

НЕРЕГУЛИРУЕМЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ С ФИЛЬТРОМ ВЫСШИХ ГАРМОНИК ВАРНЕТ-НФ

От установок ВАРНЕТ-АФ отличаются отсутствием пускорегулирующей аппаратуры.

Габаритные размеры аналогичны, при одинаковой номинальной мощности.

Наименование

Номинальный мощность, кВАР

Шаг регулирования, кВАР

Конфигурация ступеней

Габариты (ВхШхГ), мм

ВАРНЕТ-АФ-125/25-0,4 УЗ

ВАРНЕТ-АФ-150/25-0,4 УЗ

ВАРНЕТ-АФ-175/25-0,4 УЗ

ВАРНЕТ-АФ-200/25-0,4 УЗ

ВАРНЕТ-АФ-225/25-0,4 УЗ

ВАРНЕТ-АФ-250/25-0,4 УЗ

ВАРНЕТ-АФ-275/25-0,4 УЗ

ВАРНЕТ-АФ-300/25-0,4 УЗ

ВАРНЕТ-АФ-325/25-0,4 УЗ

ВАРНЕТ-АФ-350/25-0,4 УЗ

ВАРНЕТ-АФ-375/25-0,4 УЗ

ВАРНЕТ-АФ-400/25-0,4 УЗ

ВАРНЕТ-АФ-425/25-0,4 УЗ

ВАРНЕТ-АФ-450/25-0,4 УЗ

125

150

175

200

225

250

275

300

325

350

375

400

425

450

1x25+2x50

2x25+2x50

1x25+3x50

2x25+3x50

1x25+4x50

2x25-4x50

1x25+5x50

2x25+5x50

1x25+6x50

2x25+6x50

1x25+4x50+2x75

2x25+4x50+2x75

1x25+2x50+4x75

2x25+2x50+4x75

1700x1000x600

2100x1000x600

При заказе установок с вводным выключателем габариты могут изменяться.

Возможно изготовление установок с другими габаритными размерами, другой номинальной мощности и с другим шагом регулирования. Конденсаторные установки, мощностью выше указанной в таблице выполняются в 2-х и более шкафах.

ТИРИСТОРНЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ ВАРНЕТ-ТС

Предназначены для групп электроприемников с резко-переменным потреблением реактивной мощности.

Коммутация конденсаторов осуществляется тиристорными пускателями, обеспечивающими включение конденсаторов без бросков тока в течение короткого промежутка времени. Это обеспечивается тем, что тиристоры пускателей открываются 8 момент перехода напряжения через ноль. Быстродействие данной установки составляет порядка 30 мс.

ТИРИСТОРНЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ С ФИЛЬТРОМ ВЫСШИХ ГАРМОНИК ВАРНЕТ-ТФ

Принцип действия этой установки аналогичен ВАРНЕТ-ТС. Основным отличием является защита конденсаторов от высших гармоник с помощью дросселей.

Наименование

Номинальный мощность, кВАР

Шаг регулирования, кВАР

Конфигурация ступеней

Габариты (ВхШхГ), мм

ВАРНЕТ-ТС(ТФ)-125/25-0,4 УЗ

ВАРНЕТ-ТС(ТФ)-150/25-0,4 УЗ

ВАРНЕТ-ТС(ТФ)-175/25-0,4 УЗ

ВАРНЕТ-ТС(ТФ)-200/25-0,4 УЗ

ВАРНЕТ-ТС(ТФ)-225/25-0,4 УЗ

ВАРНЕТ-ТС(ТФ)-250/25-0,4 УЗ

ВАРНЕТ-ТС(ТФ)-275/25-0,4 УЗ

125

150

175

200

225

250

275

1x25+2x50

2x25+2x50

1x25+3x50

2x25+3x50

1x25+4x50

2x25-4x50

1x25+5x50

1700x1200x600

2100x1200x600

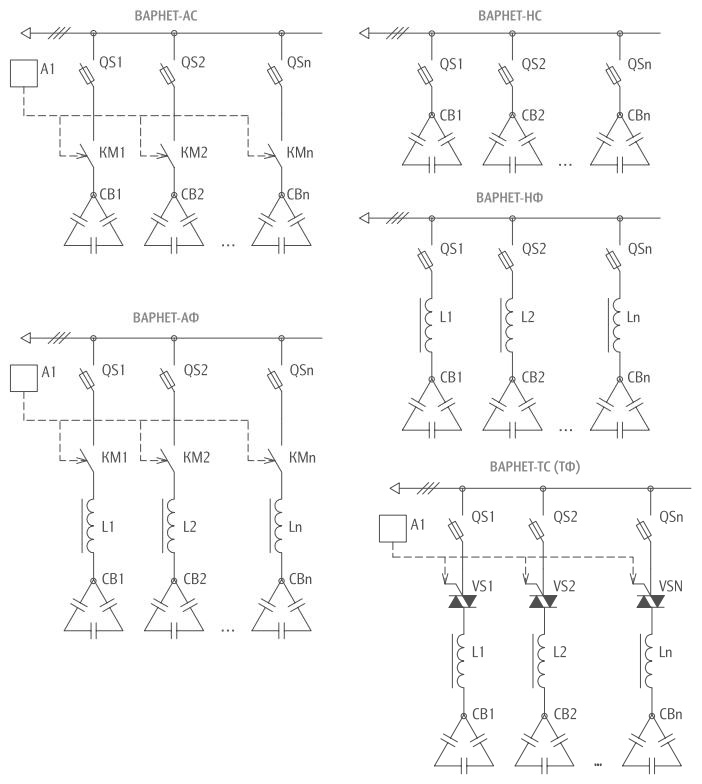

ОДНОЛИНЕЙНЫЕ СХЕМЫ УСТАНОВОК

УСТАНОВКИ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ НА НАПРЯЖЕНИЕ 6(10) кВ

АВТОМАТИЧЕСКИЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ BAPHET-A

Предназначены для групп электроприемников с переменным потреблением реактивной мощности.

Регулируемая установка обеспечивает подключение ступеней конденсаторных батарей заданной мощности посредством регулятора. Регулятор определяет угол коррекции между фазным напряжением и током.

В случае наличия отклонения от заданного значения происходит подключение конденсаторных батарей, при этом учитывается их мощность, число подключений, время необходимое для разряда конденсаторов и т. д.

Состоит из ячейки ввода и регулируемых ячеек, количество которых зависит от мощности установки. При наличии постоянной нагрузки в состав установки BAPHET-A могут входить нерегулируемые ячейки.

НЕРЕГУЛИРУЕМЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ ВАРНЕТ-Н

Предназначены для электроприемников с постоянным потреблением реактивной мощности. Нерегулируемая установка подключает к сети все конденсаторы одновременно на полную мощность. Состоит из ячейки ввода и нерегулируемых ячеек, количество которых зависит от мощности установки.

Установки имеют универсальный конструктив, позволяющий осуществить левостороннее и правостороннее присоединение ячейки ввода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Номинальное напряжение установки, кВ	6; 10
Номинальное напряжение конденсаторов, кВ	6,3; 10,5
Номинальная мощность ВАРНЕТ-Н, кВАР	150, 225, 300, 450, 525, 600, 675, 750, 900, 1125, 1350, 1575, 1800, 2025, 2250, 2475, 2700, 2925, 3150, 3375, 3600, 3825, 4050, 4275, 4500, 4725, 4950, 5400, 5850, 6300
Номинальная мощность ВАРНЕТ-А, кВАР	150, 225, 300, 375, 450, 525, 600, 675, 750, 825, 900, 1050, 1200, 1350, 1500, 1650, 1800, 2025, 2100, 2250, 2400, 2475, 3000, 3300, 3600, 4050, 4500, 4950, 5400
Номинальная мощность нерегулируемой ступени, кВАР	150, 225, 300, 450
Номинальная мощность регулируемой ступени, кВАР	75, 150, 225, 250, 300, 450, 500, 600, 675, 750, 825, 900
Длительно допустимая перегрузка током	1,3хIн
Длительно допустимая перегрузка напряжением	1,1хUн(8ч/24)
Степень зашиты по ГОСТ 14254: - внешней оболочки со стороны фасада и боковые - задняя стенка КУ	IP20 IP20
Вид климатического исполнения по ГОСТ 15150	У3

УСЛОВНОЕ ОБОЗНАЧЕНИЕ


ВАРНЕТ	-Х	-Х	-Х	Х	Х	/Х	-Х	Х**
Серия конденсаторных установок	Тип установки: А-автоматическая Н-нерегулируемая	Номинальное напряжение, кВ	Исполнение: 1 - с разъединителем 0 - без разъединителя	Л - ячейка ввода слева П - ячейка ввода справа	Номинальная мощность установки, квар	Мощность минимальной ступени, квар*	Климатическое исполнение по ГОСТ 15150	Категория размещения по ГОСТ 15150
* - в случае изготовления регулируемой установки с дополнительной нерегулируемой ступенью добавляется мощность нерегулируемой ступени. ** - в случае изготовления установки в блок-контейнере добавляется номер исполнения и указывается климатическое исполнение и категория размещения по ГСТ 15150 для установки в целом.

ТИП И НАЗНАЧЕНИЕ ШКАФОВ

Назначение	Габариты (ШхГхВ), мм
Вводная ячейка	2100x650x800
Нерегулируемая ячейка (75...450 кВАр)	2100x400x800
Регулируемая ячейка (75...900 кВАр)	2100x1000x800

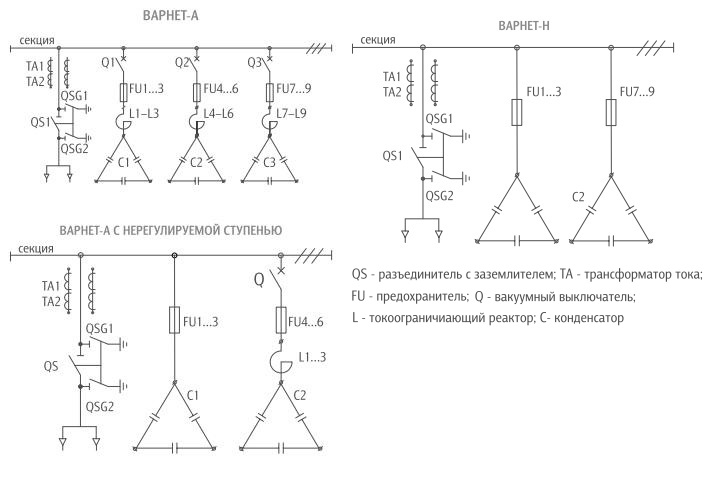

ОДНОЛИНЕЙНЫЕ СХЕМЫ УСТАНОВОК

АНАЛИЗ СЕТИ

Часто возникают ситуации, когда выбрать тип и мощность конденсаторной установки не представляется возможным вследствие отсутствия технического учета реактивной мощности, графика нагрузки, состава гармоник тока и напряжения. Исполнения применяемых конденсаторных установок, а это мощность, степень автоматизации, способ регулирования, комплектация фильтрами высших гармоник, напрямую зависят от типа нагрузки и режима ее работы.

Выбор установки должен определяться на основе всестороннего анализа сети предприятия. В ходе такого анализа необходимо выявить потребителей с импульсным характером нагрузки, а также потребителей, вносящих искажения по высшим гармоникам. К нагрузкам, которые требуют особого внимания, относятся: индукционные печи, тиристорные преобразователи, портовые краны, сварочные аппараты, подъемные механизмы, прессы и пр. Потребление реактивной мощности на таких нагрузках существенно и, в ряде случаев, превышает потребление активной мощности.

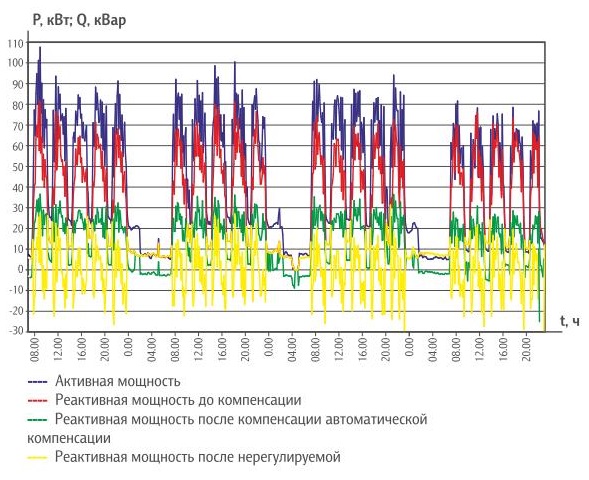

По каждому из таких потребителей требуется снять график нагрузки, а также произвести замер высших гармоник тока и напряжения.

По итогам измерений составляется отчет с рекомендациями по типу и мощности установок серии «ВАРНЕТ», который идет как приложение к спецификации заказываемого оборудования.

Внедрение систем компенсации реактивной мощности - это не только решение технологических проблем, но. в большей степени, повышение экономической эффективности работы предприятия, сокращение издержек, высвобождение средств.
