ПРИЛОЖЕНИЯ к руководству по эксплуатации конденсаторных установок типов ВАРНЕТ-НС, ВАРНЕТ-НФ, ВАРНЕТ-АС, ВАРНЕТ-АФ. ВАРНЕТ-ТС и ВАРНЕТ-ТФ.

ПРИЛОЖЕНИЕ 1

Дополнительно по теме

Общие сведения об установках компенсации реактивной мощности

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 400 В

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 6(10) кВ

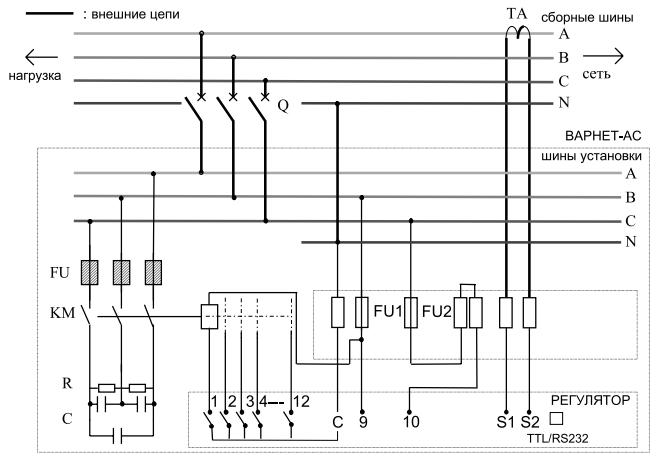

Схема электрическая принципиальная подключения к сети 400 В установок ВАРНЕТ-АС

TA

Внешний трансформатор тока

Ток первичной обмотки: выбирается в зависимости от тока в месте установки

Ток вторичной обмотки: 5 А; класс точности: 1

Номинальная вторичная нагрузка: не менее 10 ВА

J

Внешние цепи для подключения трансформатора тока 2,5 мм2

E

Кабель для подключения установки к сети (см. приложение 2)

Q

Коммутационный аппарат для подключения установки к сети (см. приложение 2)

FU1, FU2

Предохранители, gG 4А для защиты вторичных цепей

FU

Предохранители, gG (номинальный ток см. таблица 5) для защиты конденсаторов

KM

Контактор (управляющее напряжение 220-240 В)

C

Конденсатор

R

Разрядный резистор

D1, D2

Выводы для подключения трансформатора тока

G, E

Выводы для отключения установки при питании от генератора

XT1

Блок вторичных зажимов

A1

Регулятор реактивной мощности

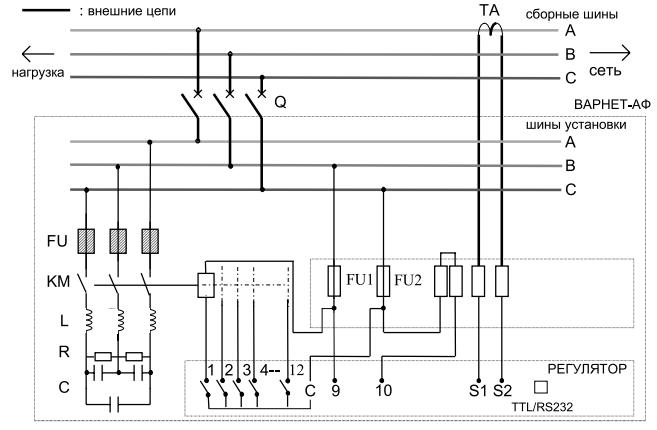

Схема электрическая принципиальная подключения к сети 400 В установок ВАРНЕТ-АФ

TA

Внешний трансформатор тока

Ток первичной обмотки: выбирается в зависимости от тока в месте установки

Ток вторичной обмотки: 5 А; класс точности: 1

Номинальная вторичная нагрузка: не менее 10 ВА

J

Внешние цепи для подключения трансформатора тока 2,5 мм2

E

Кабель для подключения установки к сети (см. приложение 2)

Q

Коммутационный аппарат для подключения установки к сети (см. приложение 2)

FU1, FU2

Предохранители, gG 4А для защиты вторичных цепей

FU

Предохранители, gG (номинальный ток см. таблица 5) для защиты конденсаторов

KM

Контактор (управляющее напряжение 380-415 В)

C

Конденсатор

R

Разрядный резистор

L

Дроссели для защиты установки от высших гармоник

S1, S2

Выводы для подключения трансформатора тока

G, E

Выводы для отключения установки при питании от генератора

XT1

Блок вторичных зажимов

A1

Регулятор реактивной мощности

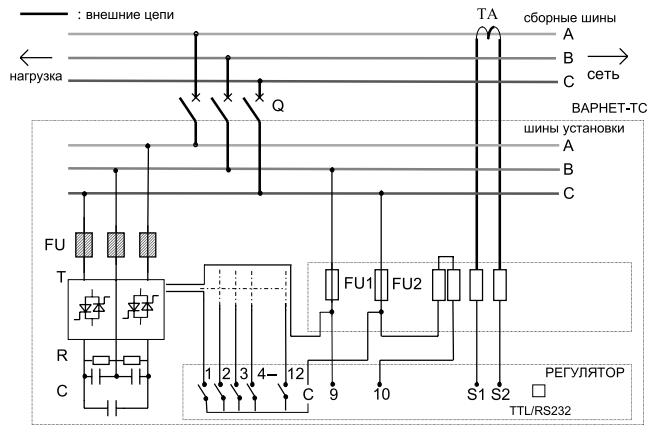

Схема электрическая принципиальная подключения к сети 400 В установок ВАРНЕТ-ТС

TA

Внешний трансформатор тока

Ток первичной обмотки: выбирается в зависимости от тока в месте установки

Ток вторичной обмотки: 5 А; класс точности: 1

Номинальная вторичная нагрузка: не менее 10 ВА

J

Внешние цепи для подключения трансформатора тока 2,5 мм2

E

Кабель для подключения установки к сети (см. приложение 2)

Q

Коммутационный аппарат для подключения установки к сети (см. приложение 2)

FU1, FU2

Предохранители, gG 4А для защиты вторичных цепей

FU

Предохранители, gG (номинальный ток см. таблица 5) для защиты конденсаторов

T

Тиристорный ключ

C

Конденсатор

R

Разрядный резистор

S1, S2

Выводы для подключения трансформатора тока

G, E

Выводы для отключения установки при питании от генератора

XT1

Блок вторичных зажимов

A1

Регулятор реактивной мощности

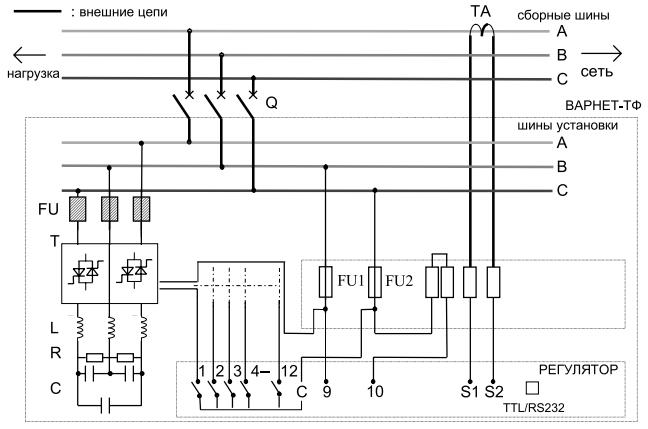

Схема электрическая принципиальная подключения к сети 400 В установок ВАРНЕТ-ТФ

TA

Внешний трансформатор тока

Ток первичной обмотки: выбирается в зависимости от тока в месте установки

Ток вторичной обмотки: 5 А; класс точности: 1

Номинальная вторичная нагрузка: не менее 10 ВА

J

Внешние цепи для подключения трансформатора тока 2,5 мм2

E

Кабель для подключения установки к сети (см. приложение 2)

Q

Коммутационный аппарат для подключения установки к сети (см. приложение 2)

FU1, FU2

Предохранители, gG 4А для защиты вторичных цепей

FU

Предохранители, gG (номинальный ток см. таблица 5) для защиты конденсаторов

T

Тиристорный ключ

L

Дроссели для защиты установки от высших гармоник

C

Конденсатор

R

Разрядный резистор

S1, S2

Выводы для подключения трансформатора тока

G, E

Выводы для отключения установки при питании от генератора

XT1

Блок вторичных зажимов

A1

Регулятор реактивной мощности



ПРИЛОЖЕНИЕ 2

Таблица 8. Выбор сечения кабеля и типономинала автоматического выключателя.

Номинальна мощность, квар

Автоматические выключатели

Кабели

Номинальный ток/ток расцепителя.

сечение одной фазы кабеля

Медь, мм2

Алюминий, мм2

10

20

30

40

50

60

70

80

90

100

125

150

175

200

225

250

275

300

325

350

375

400

450

500

550

600

650

700

750

800

850

900

950

1000

20/20

40/40

63/60

80/80

100/100

125/125

160/140

160/160

200/180

200/200

250/250

400/300

400/350

400/400

630/450

630/500

630/550

630/600

630/630

800/700

800/750

800/800

1000/900

1000/1000

1250/1100

1250/1200

1250/1250

1600/U00

1600/1500

1600/1600

2000/1700

2000/1800

2000/1900

2000/2000

6

10

16

25

35

35

35

50

50

70

70

95

120

150

150

185

185

2x95

2x95

2x120

2x120

2x150

2x150

2x185

2x185

4x120

4x120

4x150

4x150

4x150

4x150

4x150

4x185

4x185

10

16

25

35

50

50

50

70

70

95

95

120

185

240

240

2x120

2x120

2x150

2x150

2x185

2x185

2x240

2x240

4x150

4x150

4x185

4x185

4x240

4x240

4x240

4x240

4x240

4x300

4x300



ПРИЛОЖЕНИЕ 3

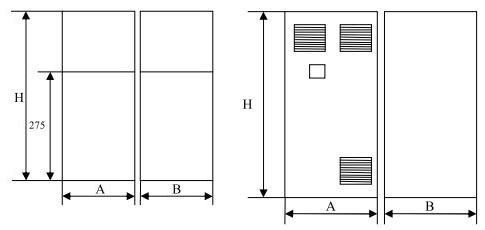

Таблица 9. Технические характеристики установок ВАРНЕТ-НС

Обозначение типономинала

Напряжение номинальное, кВ

Мощност номинальная, квар

Габариты (АхВхН), мм

Масса, кг не более

ВАРНЕТ-НС-10-0,4-УЗ

ВАРНЕТ-НС-15-0,4-УЗ

ВАРНЕТ-НС-20-0,4-УЗ

ВАРНЕТ-НС-25-0,4-УЗ

BAPHЕT-НС-30-0,4-УЗ

ВАРНЕТ-НС-40-0,4-УЗ

ВАРНЕТ-НС-50-0,4-УЗ

ВАРНЕТ-НС-60-0,4-УЗ

ВАРНЕТ-НС-75-0,4-УЗ

ВАРНЕТ-НС-80-0,4-УЗ

ВАРНЕТ-НС-100-0,4-УЗ

ВАРНЕТ-НС-125-0,4-УЗ

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

10

15

20

25

З0

40

50

60

75

80

100

125

100x230x335

100x230x335

100x230x335

100x230x335

200х230х335

200x230x335

200x230x335

290x230x335

290x230x335

390х230х335

390x230x335

490x230x335

7

7

7

7

10

10

10

18

18

22

22

25

Примечание: возможно изготовление установок большей номинальной мощности в шкафном исполнении.

Таблица 9. Технические характеристики установок ВАРНЕТ-НФ

Обозначение типономинала

Напряжение номинальное, кВ

Мощност номинальная, квар

Габариты (АхВхН), мм

Масса, кг не более

ВАРНЕТ-НФ-25-0,4-УЗ

ВАРНЕТ-НФ-50-0,4-УЗ

ВАРНЕТ-НФ-75-0,4-УЗ

ВАРНЕТ-НФ-100-0,4-УЗ

BAPHЕT-НФ-125-0,4-УЗ

ВАРНЕТ-Нф-160-0,4-УЗ

ВАРНЕТ-НФ-200-0,4-УЗ

ВАРНЕТ-НФ-240-0,4-УЗ

ВАРНЕТ-НФ-280-0,4-УЗ

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

25

50

75

100

125

160

200

240

280

600х500х1400

600x500x1400 600х500х1900 600x500x1900 800x500x2100 800x500x2100 800x500x2100 800x500x2100

800x500x2100

110

150

170

180

200

230

260

290

320

Примечание: возможно изготовление установок большей номинальной мощности.

Таблица 11. Технические характеристики установок ВАРНЕТ-АС

Обозначение типономинала

Напряжение номинальное, кВ

Мощност номинальная, квар

Мощность минимальной

ступени регулирования номинальная, квар

Габариты (АхВхН), мм

Масса, кг не более

навесное исполнение

ВАРНЕТ-АС-12,5/2,5-0,4-УЗ

ВАРНЕТ-АС-15/5-0,4-УЗ

ВАРНЕТ-АС-20/5-0,4-УЗ

ВАРНЕТ-АС-25/5-0,4-УЗ

ВАРНЕТ-АС-30/5-0,4-УЗ

ВАРНЕТ-АС-35/5-0,4-УЗ

BAPHET-AC-40/10-0,4-УЗ

ВАРНЕТ-АС-45/15-0,4-УЗ

ВАРНЕТ-АС-50/10-0,4-УЗ

ВАРНЕТ-АС-60/20-0,4-УЗ

ВАРНЕТ-АС-75/25-0,4-УЗ

ВАРНЕТ-АС-87,5/12,5-0,4-УЗ

ВАРНЕТ-АС-100/25-0,4-УЗ

ВАРНЕТ-АС-125/25-0,4-УЗ

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

12,5

15

20

25

30

35

40

45

50

60

75

87,5

100

125

2,5

5

5

5

5

5

10

15

10

20

25

12,5

25

25

250x350x650

250x350x650

250x350x650

250x350x650

250x350x650

250x350x650

250x350x650

250x350x650

250x350x650

250x350x650

250x350x650

250x350x850

250x350x850

250x350x850

40

40

40

40

40

40

45

45

45

50

50

60

65

80

напольное исполнение

ВАРНЕТ-АС-150/25-0,4-УЗ

ВАРНЕТ-АС-175/25-0,4-УЗ

ВАРНЕТ-АС-200/50-0,4-УЗ

ВАРНЕТ-АС-225/25-0,4-УЗ

ВАРНЕТ-АС-250/50-0,4-УЗ

ВАРНЕТ-АС-275/25-0,4-УЗ

ВАРНЕТ-АС-300/25-0,4-УЗ

BAPHЕТ-АС-325/25-0,4-УЗ

ВАРНЕТ-АС-350/50-0,4-УЗ

ВАРНЕТ-АС-375/25-0,4-УЗ

ВАРНЕТ-АС-400/50-0,4-УЗ

ВАРНЕТ-АС-425/25-0,4-УЗ

ВАРНЕТ-АС-450/75-0,4-УЗ

ВАРНЕТ-АС-500/50-0,4-УЗ

ВАРНЕТ-АС-550/50-0,4-УЗ

ВАРНЕТ-АС-600/75-0,4-УЗ

ВАРНЕТ-АС-675/75-0,4-УЗ

ВАРНЕТ-АС-750/75-0,4-УЗ

ВАРНЕТ-АС-825/75-0,4-УЗ

ВАРНЕТ-АС-900/75-0,4-УЗ

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

150

175

200

225

250

275

300

325

350

375

400

425

450

500

550

600

675

750

825

900

25

25

50

25

50

25

25

25

50

25

50

25

75

50

50

75

75

75

75

75

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1900

600x500x1900

600x500x1900

600x500x1900

600x500x1900

600x500x1900

12000x500x1400

12000x500x1400

12000x500x1400

12000x500x1900

12000x500x1900

12000x500x1900

12000x500x1900

125

140

150

160

170

190

200

240

250

260

270

280

290

370

400

430

490

530

540

570

Примечание: возможно изготовление установок большей номинальной мощности и с другим шагом регулирования. Установки с вводным коммутационным аппаратом могут иметь большие габариты.

Таблица 12. Технические характеристики установок ВАРНЕТ-АФ

Обозначение типономинала

Напряжение номинальное, кВ

Мощност номинальная, квар

Мощность минимальной

ступени регулирования номинальная, квар

Габариты (АхВхН), мм

Масса, кг не более

ВАРНЕТ-АФ-20/10-0,4-УЗ

ВАРНЕТ-АФ-30/10-0,4-УЗ

ВАРНЕТ-АФ-40/10-0,4-УЗ

ВАРНЕТ-АФ-50/10-0,4-УЗ

ВАРНЕТ-АФ-60/20-0,4-УЗ

ВАРНЕТ-АФ-70/10-0,4-УЗ

ВАРНЕТ-АФ-80/20-0,4-УЗ

ВАРНЕТ-АФ-90/10-0,4-УЗ

ВАРНЕТ-АФ-100/20-0,4-УЗ

ВАРНЕТ-АФ-120/20-0,4-УЗ

ВАРНЕТ-АФ-160/40-0,4-УЗ

ВАРНЕТ-АФ-200/40-0,4-УЗ

ВАРНЕТ-АФ-240/40-0,4-УЗ

ВАРНЕТ-АФ-280/40-0,4-УЗ

ВАРНЕТ-АФ-320/40-0,4-УЗ

ВАРНЕТ-АФ-360/40-0,4-УЗ

ВАРНЕТ-АФ-400/40-0,4-УЗ

ВАРНЕТ-АФ-440/40-0,4-УЗ

ВАРНЕТ-АФ-480/80-0,4-УЗ

ВАРНЕТ-АФ-520/40-0,4-УЗ

ВАРНЕТ-АФ-560/80-0,4-УЗ

ВАРНЕТ-АФ-600/40-0,4-УЗ

ВАРНЕТ-АФ-640/80-0,4-УЗ

ВАРНЕТ-АФ-720/80-0,4-УЗ

ВАРНЕТ-АФ-800/80-0,4-УЗ

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

20

30

40

50

60

70

80

90

100

120

160

200

240

280

320

360

400

440

480

520

560

600

640

720

800

10

10

10

10

20

10

20

10

20

20

40

40

40

40

40

40

40

40

80

40

80

40

80

80

80

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

600x500x1400

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

1600x500x2100

1600x500x2100

1600x500x2100

1600x500x2100

1600x500x2100

1600x500x2100

1600x500x2100

1600x500x2100

70

90

110

130

150

170

185

200

215

240

300

340

370

400

400

470

520

600

630

670

700

730

800

760

1000

Примечание: возможно изготовление установок большей номинальной мощности и с другим шагом регулирования. Установки с вводным коммутационным аппаратом могут иметь большие габариты.

Таблица 13. Технические характеристики установок ВАРНЕТ-ТС

Обозначение типономинала

Напряжение номинальное, кВ

Мощност номинальная, квар

Мощность минимальной

ступени регулирования номинальная, квар

Габариты (АхВхН), мм

Масса, кг не более

ВАРНЕТ-ТС-100/25-0,4-УЗ

ВАРНЕТ-ТС-125/25-0,4-УЗ

ВАРНЕТ-ТС-150/50-0,4-УЗ

ВАРНЕТ-ТС-175/25-0,4-УЗ

ВАРНЕТ-ТС-200/50-0,4-УЗ

ВАРНЕТ-ТС-225/25-0,4-УЗ

ВАРНЕТ-ТС-250/50-0,4-УЗ

ВАРНЕТ-ТС-275/25-0,4-УЗ

ВАРНЕТ-ТС-300/25-0,4-УЗ

ВАРНЕТ-ТС-325/25-0,4-УЗ

ВАРНЕТ-ТС-350/50-0,4-УЗ

ВАРНЕТ-ТС-375/75-0,4-УЗ

ВАРНЕТ-ТС-400/75-0,4-УЗ

ВАРНЕТ-ТС-450/75-0,4-УЗ

ВАРНЕТ-ТС-500/125-0,4-УЗ

ВАРНЕТ-ТС-525/75-0,4-УЗ

ВАРНЕТ-ТС-575/75-0,4-УЗ

ВАРНЕТ-ТС-625/125-0,4-УЗ

ВАРНЕТ-ТС-700/75-0,4-УЗ

ВАРНЕТ-ТС-750/125-0,4-УЗ

ВАРНЕТ-ТС-825/75-0,4-УЗ

ВАРНЕТ-ТС-875/125-0,4-УЗ

ВАРНЕТ-ТС-950/75-0,4-УЗ

ВАРНЕТ-ТС-1000/125-0,4-УЗ

ВАРНЕТ-ТС-1125/125-0,4-УЗ

ВАРНЕТ-ТС-1250/125-0,4-УЗ

ВАРНЕТ-ТС-1375/125-0,4-УЗ

ВАРНЕТ-ТС-1500/125-0,4-УЗ

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

100

125

150

175

200

225

250

275

300

325

350

375

400

450

500

525

575

625

700

750

825

875

950

1000

1125

1250

1375

1500

25

25

50

25

50

25

50

25

25

25

50

75

75

75

125

75

75

125

75

125

75

125

75

125

125

125

125

125

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

1000x600x2100

1000x600x2100

1000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

3000x600x2100

3000x600x2100

3000x600x2100 3000x600x2100

170

190

210

230

250

270

290

300

315

330

350

365

380

400

425

520

520

580

610

640

720

750

830

860

1000

1080

1160

1240

Примечание: возможно изготовление установок большей номинальной мощности и с другим шагом регулирования. Установки с вводным коммутационным аппаратом могут иметь большие габариты.

Таблица 14. Технические характеристики установок ВАРНЕТ-ТФ

Обозначение типономинала

Напряжение номинальное, кВ

Мощност номинальная, квар

Мощность минимальной

ступени регулирования номинальная, квар

Габариты (АхВхН), мм

Масса, кг не более

ВАРНЕТ-ТФ-80/20-0,4-УЗ

ВАРНЕТ-ТФ-100/20-0,4-УЗ

ВАРНЕТ-ТФ-120/40-0,4-УЗ

ВАРНЕТ-ТФ-160/40-0,4-УЗ

ВАРНЕТ-ТФ-200/40 -0,4-УЗ

ВАРНЕТ-ТФ-240/40-0,4-УЗ

ВАРНЕТ-ТФ-280/40-0,4-УЗ

ВАРНЕТ-ТФ-320/40-0,4-УЗ

ВАРНЕТ-ТФ-360/40-0,4-УЗ

ВАРНЕТ-ТФ-400/80-0,4-УЗ

ВАРНЕТ-ТФ-440/80-0,4-УЗ

ВАРНЕТ-ТФ-480/120-0,4-УЗ

ВАРНЕТ-ТФ-520/80-0,4-УЗ

ВАРНЕТ-ТФ-560/80-0,4-УЗ

ВАРНЕТ-ТФ-600/120-0,4-УЗ

ВАРНЕТ-ТФ-680/80-0,4-УЗ

ВАРНЕТ-ТФ-720/120-0,4-УЗ

ВАРНЕТ-ТФ-800/80-0,4-УЗ

ВАРНЕТ-ТФ-840/120-0,4-УЗ

ВАРНЕТ-ТФ-920/80-0,4-УЗ

ВАРНЕТ-ТФ-960/120-0,4-УЗ

ВАРНЕТ-ТФ-1080/120-0,4-УЗ

ВАРНЕТ-ТФ-1200/120-0,4-УЗ

ВАРНЕТ-ТФ-1320/120-0,4-УЗ

ВАРНЕТ-ТФ-1440/120-0,4-УЗ

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

80

100

120

160

200

240

280

320

360

400

440

480

520

560

600

680

720

800

840

920

960

1080

1200

1320

1440

20

20

40

40

40

40

40

40

40

40

80

120

80

80

120

80

120

80

120

80

120

120

120

120

120

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

800x500x2100

1000x600x2100

1000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

2000x600x2100

3000x600x2100

3000x600x2100

3000x600x2100 3000x600x2100

190

210

240

270

300

330

360

400

430

460

610

630

700

730

760

790

820

850

880

910

940

1060

1140

1220

1300

Примечание: возможно изготовление установок большей номинальной мощности и с другим шагом регулирования. Установки с вводным коммутационным аппаратом могут иметь большие габариты.

Дополнительно по теме

Общие сведения об установках компенсации реактивной мощности

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 400 В

Установки компенсации реактивной мощности серии ВАРНЕТ напряжением 6(10) кВ
