Текущий ремонт силовых трансформаторов на напряжение 10-500 кВ - технологическая инструкция

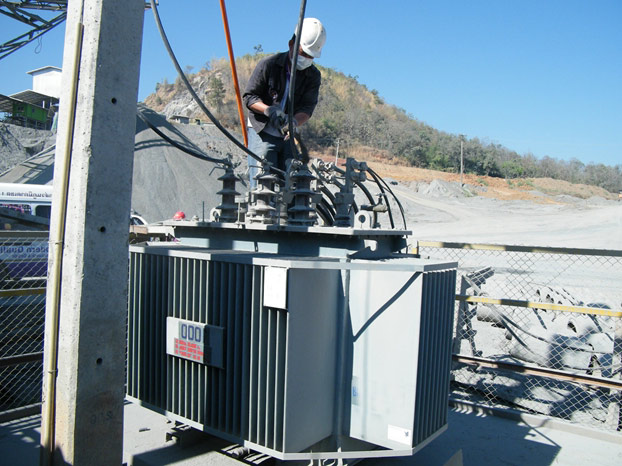

Текущий ремонт трансформаторов

Перечень принятых сокращений

АС– атомная станция;

АТ– автотрансформатор;

АЭС– атомная электростанция;

в– вольт;

в/в– высоковольтный;

ВЛ– высоковольтная линия;

ВН– высокое напряжение;

г\п– грузоподъёмность;

ГОСТ– государственный стандарт;

Изм.– изменение;

ИТР– инженерно-технический работник;

кВ– киловольт;

кВ/м– киловольт метр;

кВА– киловольт ампер;

кг– килограмм;

кг*см– килограмм на сантиметр;

КИПиА– контрольно-измерительные приборы и автоматика;

КОН– кислотное число (единица измерения);

л– литр;

ЛЭП– линия электропередач;

м– метр;

мм– миллиметр;

МОм– мегаом;

Нм– ньютон-метр;

НН– низкое напряжение;

НП– нормы и правила;

ОРУ– открытое распределительное устройство;

ОСТ– отраслевой стандарт;

п.п.– по порядку;

ПБ– правила безопасности;

ПБВ– переключатель без возбуждения;

ПН АЭ Г– правила и нормы в атомной энергетике;

ПОТ Р М– правила охраны труда межотраслевые при выполнении работ;

ППБ– правила пожарной безопасности;

РД ЭО– руководящий документ эксплуатирующей организации;

РПН– устройство регулирования под нагрузкой;

см– сантиметр;

СН– среднее напряжение;

СТО (СО)– стандарт организации;

т– тонна;

ТИ– технологическая инструкция;

ТОиР– техническое обслуживание и ремонт;

х/б– хлопчатобумажный;

ХАРГ– хроматографический анализ растворённых газов в масле;

ХЦ– химический цех;

ч– час;

ШАОТ– шкаф автоматического охлаждения трансформатора;

шт.– штука;

ЭП– электрическое поле.

1.Назначение и область применения документа

1.1Настоящая технологическая инструкция (ТИ) «Силовые трансформаторы на напряжение 10-500 кВ. Текущий ремонт» устанавливает правила выполнения текущего ремонта силовых трансформаторов: 30Т, 20Т, Т-9, Р9Т, Т-10, Р10Т, АТ-11, Р11Т, АТ-12, Р12Т, АТ-1, АТ-3, Т-13, Т-14, Р13Т, Р14Т, 70Т, Р-500-1, АТ-15, АТ-16, расположенных на электроэнергетическом предприятии:

1.2В зависимости от исполнения силовых трансформаторов, номинальные паспортные данные обозначены на специальной табличке, прикреплённой к баку, или корпусу трансформатора.

1.3Данной ТИ регламентируется проведение подготовительных, слесарных и контрольных операций по разборке, очистке, дефектации, текущему ремонту, отбору проб масла, регулировке и сборке силовых трансформаторов.

1.4Технологическая инструкция предназначена для использования на рабочих местах персоналом ТОиР, непосредственно осуществляющим организацию, подготовку и проведение работ по текущему ремонту силовых трансформаторов, а также персоналом, осуществляющим технический контроль в процессе ремонта.

1.5ТИ разработана на основании следующей литературы:

-Кондахчан B.C. Эксплуатация трансформаторов. – М.: Л.: Госэнергоиздат, 1957. – 304 с.

-Гемке Р.Г. Неисправности электрических машин. – Л.: Энергоатомиздат, 1989. – 332 с.

-Могузов В.Ф. Обслуживание силовых трансформаторов, – М.: Энергоатомиздат, 1991.–192 с.

-Алексеев Б.А. Контроль состояния (диагностика) крупных силовых трансформаторов. - М.: Изд-во НЦ ЭНАС, 2002. - 216 с

-Сборник методических пособий по контролю состояния электрооборудования.

1.6Требования ТИ являются обязательными для персонала, выполняющего слесарные, такелажные и контрольные операции при выполнении работ по текущему ремонту силовых трансформаторов на напряжение 10-500 кВ на электроэнергетическом предприятии.

1.7Работы по текущему ремонту силовых трансформаторов выполнять по рабочим чертежам (хранящимся в архиве цеха-владельца данного оборудования) и по производственно-технологической документации (настоящая ТИ), имеющей штамп «в производство». Отсутствие подписей, фамилий, должностей лиц, указанных в соответствующих формах, а также дат и оттисков, является нарушением оформления документа. Документы, оформленные с нарушениями, являются не действительными.

1.8До начала ремонтных работ на силовых трансформаторах необходимо ознакомить исполнителей работ с настоящей ТИ под роспись в листе ознакомления с документом.

1.9Технологическая инструкция разработана в соответствии с нормативно-технической документацией, указанной в таблице 1.1.

Таблица 1.1 – Нормативно-техническая документация

НП-001-97 (ПН АЭ Г-01-011-97, ОПБ-88/97)Общие положения обеспечения безопасности атомных станций

ОСТ 37.001.050-73Затяжка резьбовых соединений. Нормы затяжки

ПБ 10–382–00Правила устройства и безопасной эксплуатации грузоподъемных кранов

ПН АЭ Г-7-009-89Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения

ПН АЭ Г-7-010-89Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля

ПОТ РМ-016-2001

РД 153-34.0-03.150-00Межотраслевые правила по охране труда при эксплуатации электроустановок потребителей

ПОТ РМ 004-97Межотраслевые правила по охране труда при использовании химических веществ

ПОТ РМ 007-98Межотраслевые правила по охране труда при погрузочно-разгрузочных работах и размещении грузов

ПОТ РМ 012-2000Межотраслевые правила по охране труда при работе на высоте

ППБ АС-2011Правила пожарной безопасности при эксплуатации атомных станций

ЭЭП №6Правила технической эксплуатации электроустановок потребителей

РД 16 363-87Трансформаторы силовые. Транспортирование, разгрузка, хранение, монтаж и ввод в эксплуатацию

РД 24-СЗК-01-01Стропа грузовые общего назначения на текстильной основе. Требования к устройству и безопасной эксплуатации

РД 34.43.105-89Методические указания по эксплуатации трансформаторных масел

РД 34.45-51.300-97Объем и нормы испытаний электрооборудования

РД 34.46.501Инструкция по эксплуатации трансформаторов

РД ЭО 0017-2004Технологическая документация на ремонт. Виды и комплектность, требования к построению, содержанию и оформлению

РД ЭО 0069-97Правила организации технического обслуживания и ремонта систем и оборудования атомных станций

РД ЭО 0198-2000Техническое обслуживание и ремонт систем и оборудования АС. Сборка фланцевых соединений. Общие технические требования

РД ЭО 1.1.2.03.0127-2010Организация работ со вскрытием оборудования. Правила

РД ЭО 1.1.2.29.0292-2011Порядок регистрации и учёта средств оснащения, применяемых на атомных станциях в работах со вскрытием оборудования

СО 153-34.03.204 (РД 34.03.204-93)Правила безопасности при работе с инструментом и приспособлениями

СТО 1.1.1.01.0678-2007Основные правила обеспечения эксплуатации атомных станций

2.Требования к персоналу, квалификации

2.1К руководству работами и контролю соблюдения технологии и качества текущего ремонта силовых трансформаторов допускаются ИТР и специалисты, изучившие инструкции и чертежи (хранящиеся в архиве цеха-владельца данного оборудования) ремонтируемых силовых трансформаторов и настоящую ТИ.

2.2К работам по текущему ремонту силовых трансформаторов допускаются лица не моложе 18 лет, имеющие должность электрослесаря не ниже 3 разряда, прошедшие медицинское освидетельствование, аттестованные квалификационной комиссией на право выполнения соответствующих видов работ (огневые, стропальные, работы с грузоподъёмными механизмами и др.) и имеющие удостоверения на право выполнения этих видов работ, а также имеющие опыт практической работы с электрооборудованием. Состав бригады – не менее 2-х человек.

2.3Производителем работ по наряду-допуску может быть электрослесарь по ремонту и обслуживанию электрооборудования, имеющий группу по электробезопасности не ниже IV.

2.4Объём подготовки, порядок испытаний и периодичность повторных проверок определяется предприятием, выполняющим соответствующие работы.

2.5Операционный контроль осуществляется в процессе выполнения работ непосредственными исполнителями и ИТР монтажной (ремонтной) организации в соответствии с правилами и нормами, действующими в атомной энергетике, операциями данной ТИ.
