Alstom

ИНСТРУКЦИИ ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ

D0512-01-RU

Оборудование: S2DAT-S2DA2T

Тип: РАЗЪЕДИНИТЕЛЬ С ЦЕНТРАЛЬНЫМ

РАЗРЫВОМ

Номинальное напряжение 330 кВ :

Номинальный ток: 2000 А

1. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1.1 СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

В данном руководстве приводятся специальные требования по технике безопасности, которые обозначаются следующими символами:

Непосредственная опасность, возможные последствия:

Смертельная или тяжелая травма

Опасная ситуация, возможные последствия: Легкая травма

Возможное повреждение изделия или находящихся поблизости предметов

Полезная информация.

1.2 ОБЩИЕ ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

Ответственный обязан проверить,

что монтаж, пусконаладка и обслуживание привода и подсоединенного к нему оборудования проводится только квалифицированным персоналом Alstom или под контролем квалифицированного инспектора Alstom.

что при монтаже, пусконаладке и обслуживанию соблюдались распоряжения клиента и все применимые нормы по технике безопасности.

ОПИСАНИЕ

2.1 ОБЩИЕ СВЕДЕНИЯ

Разъединители Alstom серии S2DAT (с заземляющим ножом) и S2DA2T (с двумя заземляющими ножами) относятся к типу разъединителей с двумя поворотными колонками и с центральным разрывом.

Главные контакты этих разъединителей состоят из пластин, образующих гнездовой контакт. Они подталкиваются пружинами, которые обеспечивают необходимое давление на штыревой контакт при его вводе.

Контакты входят друг в друга скользящим движением. При этом они автоматически очищаются и зажимаются. Именно это свойство гарантирует оптимальное поведение контактов при нагрузках от токов короткого замыкания.

Эта серия изделий изготовлена с соблюдением следующих стандартов:

Итальянские нормы CEI 17-4;

Американские нормы ANSI С37 с 30 по 37 NEMA SG 06;

Британские нормы BS 5253;

Европейские нормы IEC 129.

По возможности ссылка в тексте дается одновременно на несколько типов аппарата; для большей наглядности рисунки в руководстве следует изучать, обращаясь также к монтажному чертежу DIN-... , который относится к вашему заказу.

Эти инструкции относятся к разъединителям номинальным напряжением 330 кВ.

3. УПАКОВКА И ОТГРУЗКА

Все части оборудования отгружается в ящиках, с которыми следует обращаться осторожно, руководствуясь стандартными символами, нанесенными на боковые стороны самих ящиков.

3.1 ТИПЫ УПАКОВКИ

Конструкция упаковки отгружаемого оборудования должна обеспечивать полную защиту груза от любых механических повреждений и погодных воздействий при транспортировке, погрузке, разгрузке и кантовании на месте. Упаковка должна обеспечивать сохранность изделия, а также сохранять неизменными его качественные характеристики, гарантированные и проверенные на различным стадиях производства.

4. ПРИЕМКА И ХРАНЕНИЕ

ПРИЕМКА

По получении ящиков Клиент должен сверить находящееся в них оборудование с перечнем в упаковочном листе и убедиться в отсутствии повреждений.

О поврежденных изделиях или найденных расхождениях между содержимым и упаковочным листом следует немедленно уведомлять Alstom.

Если после проверки открытые ящики необходимо поместить на длительное хранение или переместить в иное место, то следует восстановить первоначальную упаковку. При выполнении погрузочно-разгрузочных работ действовать осторожно во избежание оборудования.

ХРАНЕНИЕ

Кратковременное хранение (до трех месяцев)

В этом случае поместить ящики в сухом и, по возможности, крытом месте, а если их приходится поместить снаружи, то проверить, что на участке обеспечена надежная система дренажа.

В случае хранения на открытом месте поместить ящики в солнечное место, устанавливая их на балки так, чтобы дно ящика было приподнято не менее чем на 10 см от уровня земли.

Для хранение на срок до трех месяцев нет необходимости включать сопротивления против образования конденсата в шкафах привода.

Долговременное хранение (свыше трех месяцев)

В этом случае:

если оборудование хранится внутри помещения в сухом месте, то осматривать каждые шесть месяцев шкафы приводов изнутри, проверяя, что там не происходит окисление вследствие скопления конденсата;

если оборудование хранится во влажном помещении или снаружи, то следовать указаниям в пар. 4.2.1, а также подключать сопротивления против образования конденсата в шкафах привода к блоку питания .

5. РАСПАКОВКА И ПОДЪЕМ

При распаковке следует соблюдать обычную осторожность, не допуская утери или повреждения оборудования.

Особенно осторожно следует обращаться с фарфоровыми изоляторами.

Рекомендуется открывать ящики непосредственно в месте монтажа там, где из можно легко застропить подъемными средствами.

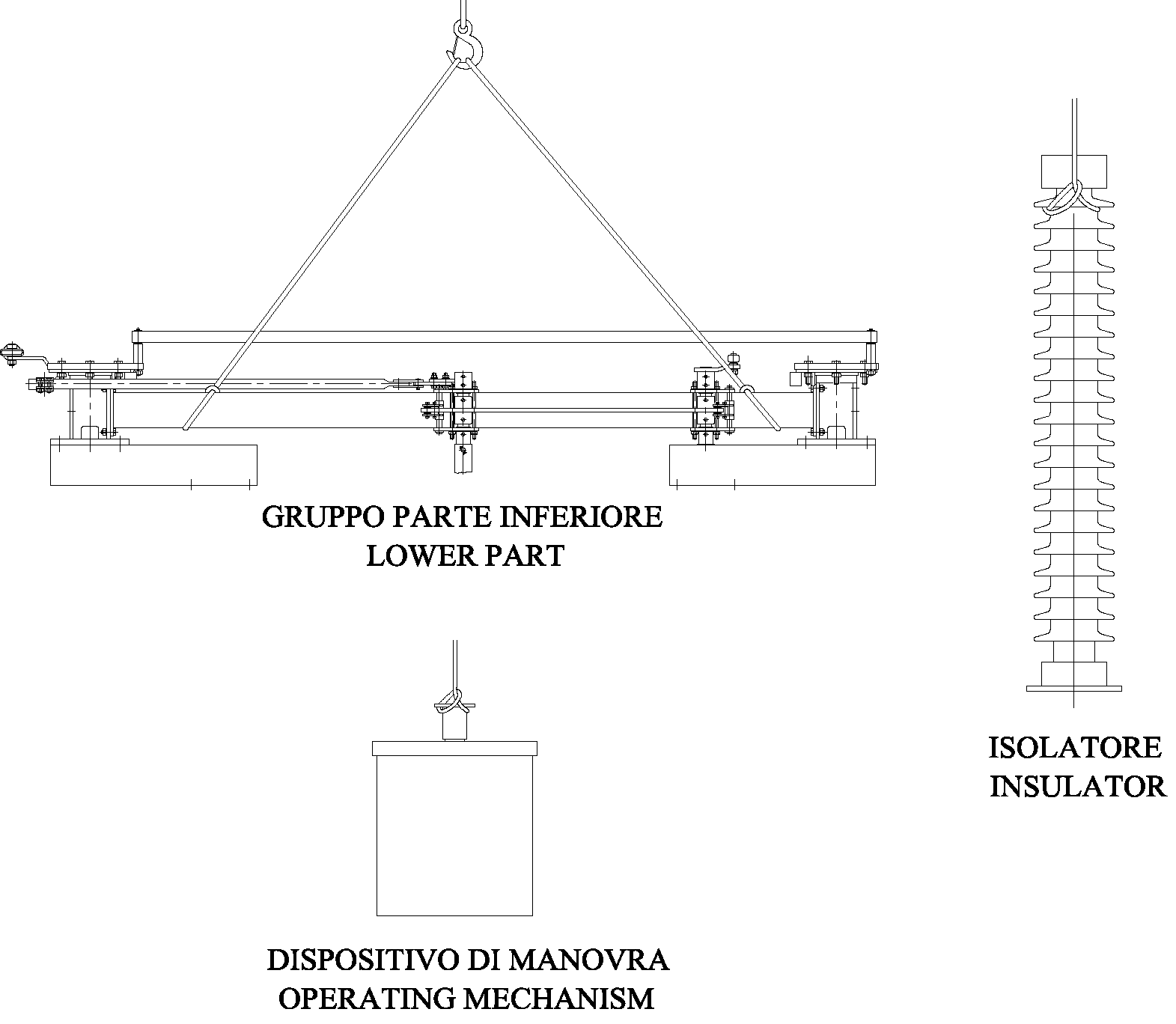

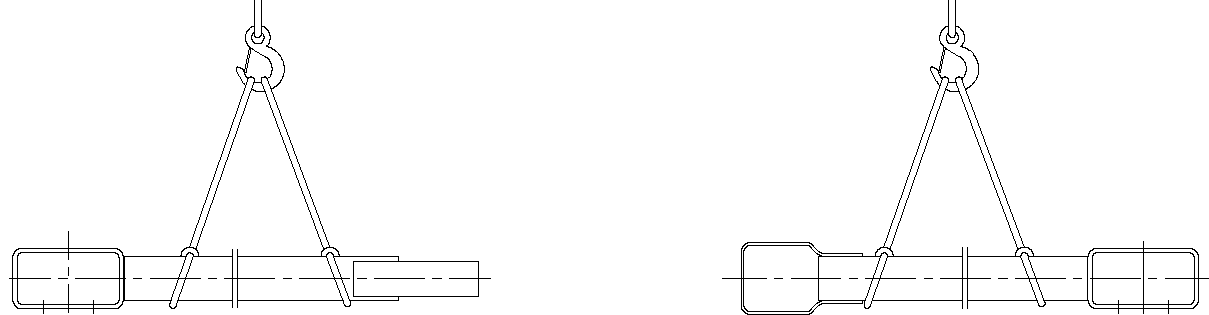

Застропить оборудование, как показано на рисунке А, пользуясь правильно подобранной оснасткой, и поднять полюс, не нарушая равновесия.

GRUPPO PARTE ATTIVA - BRACCIO FEMMINA GRUPPO PARTE ATHVA - BRACCIO MASCfflO MOBILE LIVE PART - FEMALE SEMI-ARM MOBILE LIVE PART - MALE SEMI-ARM

MOBILE LIVE PART, FEMALE SEMIARM = ГЛАВНЫЕ НОЖИ, ГНЕЗДОВОЙ КОНТАКТ MOBILE LIVE PART, MALE SEMIARM = ГЛАВНЫЕ НОЖИ, ШТЫРЕВОЙ КОНТАКТ LOWER PART = НИЖНЯЯ ЧАСТЬ INSULATOR = КОЛОНКА ИЗОЛЯТОРА OPERATING MECHANISM = ПРИВОД

Рис. А: Подъем узлов разъединителя.
