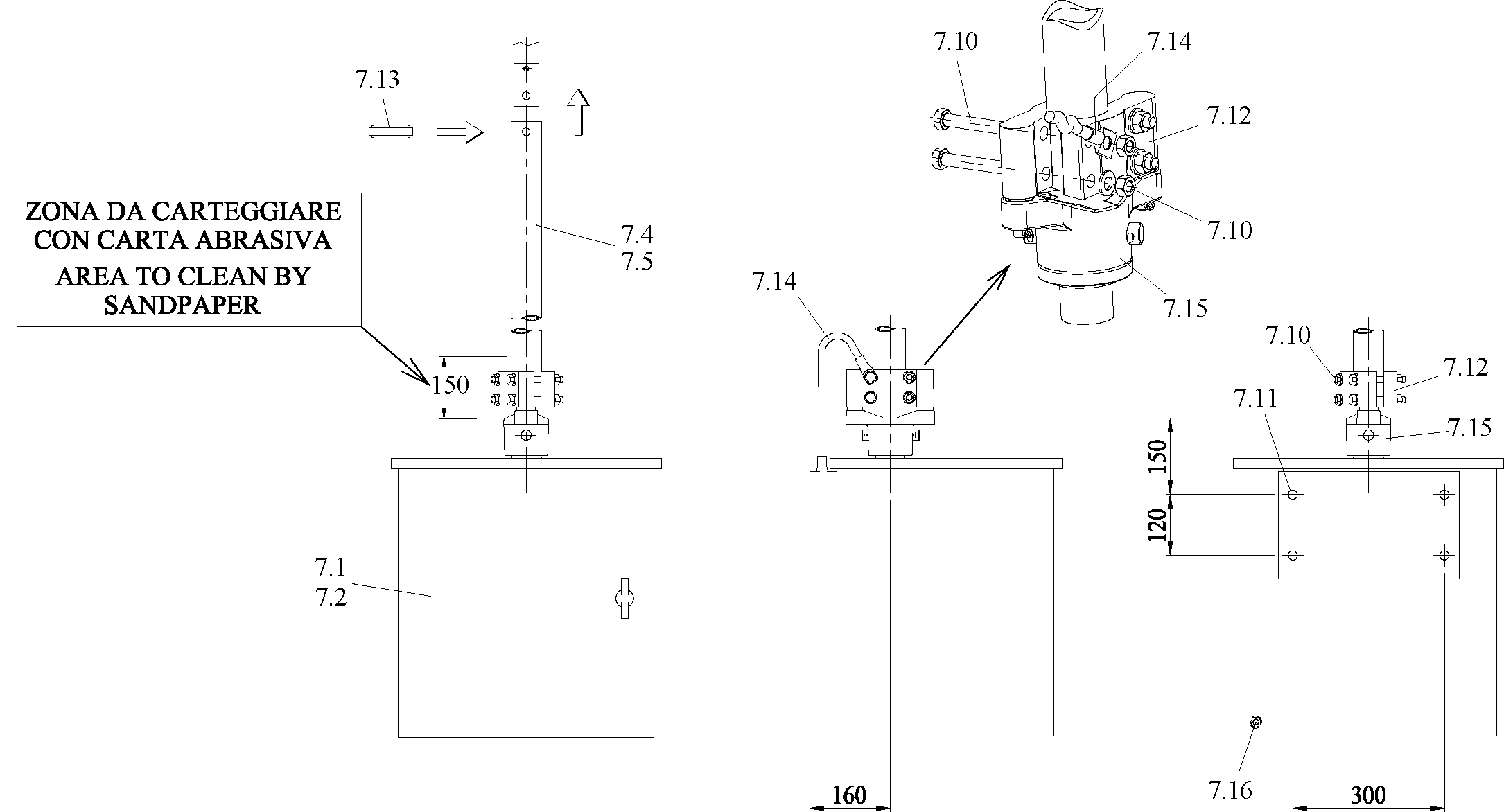

РИС. 7: ШКАФ ПРИВОДА С ВАЛОМ ПРИВОДА

AREA ТО CLEAN BY SAND PAPER = УЧАСТОК, ЗАЧИЩАЕМЫЙ НАЖДАКОМ

Спецификация

ПРИВОД РАЗЪЕДИНИТЕЛЯ

ПРИВОД ЗАЗЕМЛЯЮЩЕГО НОЖА

ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ

ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА

КРЕПЛЕНИЯ ВАЛА (ВИНТ, ПЛОСКАЯ ШАЙБА, ГАЙКА)

ОТВЕРСТИЯ ДЛЯ КРЕПЛЕНИЯ К КОНСТРУКЦИИ

ЗАЖИМ

КРЕПЕЖНЫЙ ШТИФТ И ШПИЛЬКИ

ГИБКАЯ СВЯЗЬ ЗАЗЕМЛЕНИЯ

ОПОРА ДЛЯ ЗАЖИМА

ЗАЗЕМЛЯЮЩИЙ ВИНТ

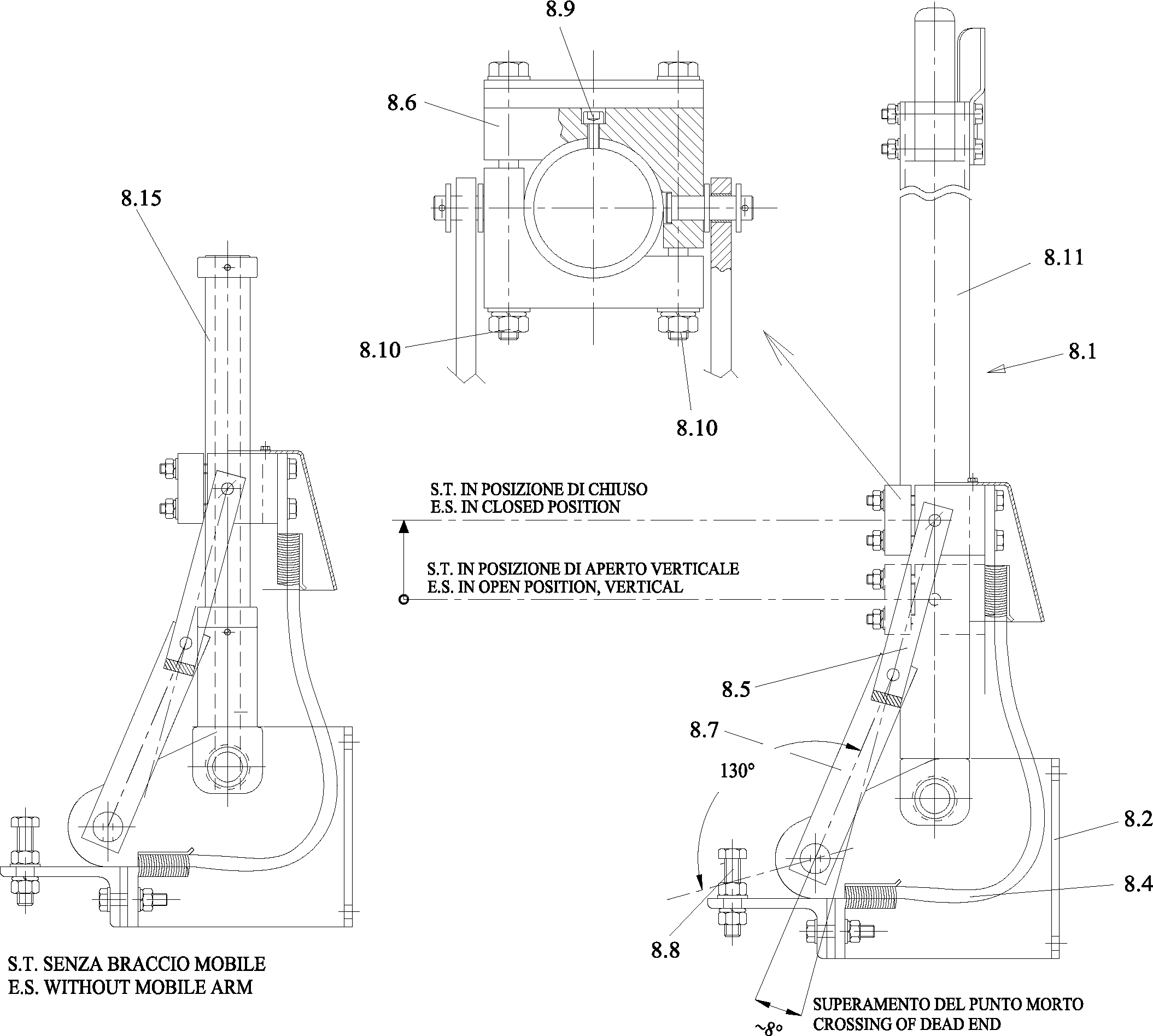

РИС. 8:

ЗАЗЕМЛЯЮЩИЙ НОЖ В ПОЛОЖЕНИИ "ЗАКРЫТО"

EARTHING SWITCH IN CLOSED POSITION= ЗАЗЕМЛЯЮЩИЙ НОЖ ЗАКРЫТ

EARTHING SWITCH IN OPEN POSITION, VERTICAL= ЗАЗЕМЛЯЮЩИЙ НОЖ ОТКРЫТ, ВЕРТИКАЛЬНО EARTHING SWITCH WITHOUT MOBILE ARM = ЗАЗЕМЛЯЮЩИЙ НОЖ БЕЗ ПОДВИЖНОГО РЫЧАГА CROSSING OF DEAD END = ПЕРЕХОД ЗА МЕРТВУЮ ТОЧКУ

Спецификация:

ЗАЗЕМЛЯЮЩИЙ НОЖ В СБОРЕ

ОПОРА ЗАЗЕМЛЯЮЩЕГО НОЖА

ВТОРОЙ ШАТУН МЕХАНИЗМА УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

КРЕПЕЖНЫЙ ЗАЖИМ ПОДВИЖНОГО РЫЧАГА ЗАЗЕМЛЯЮЩЕГО НОЖА

ПЕРВЫЙ ШАТУН МЕХАНИЗМА УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

ВИНТ СТОПОРА ПОДВИЖНОГО РЫЧАГА

ВИНТ БЛОКИРОВКИ ПОДВИЖНОГО РЫЧАГА

ВИНТ КРЕПЛЕНИЯ ПОДВИЖНОГО РЫЧАГА

ПОДВИЖНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

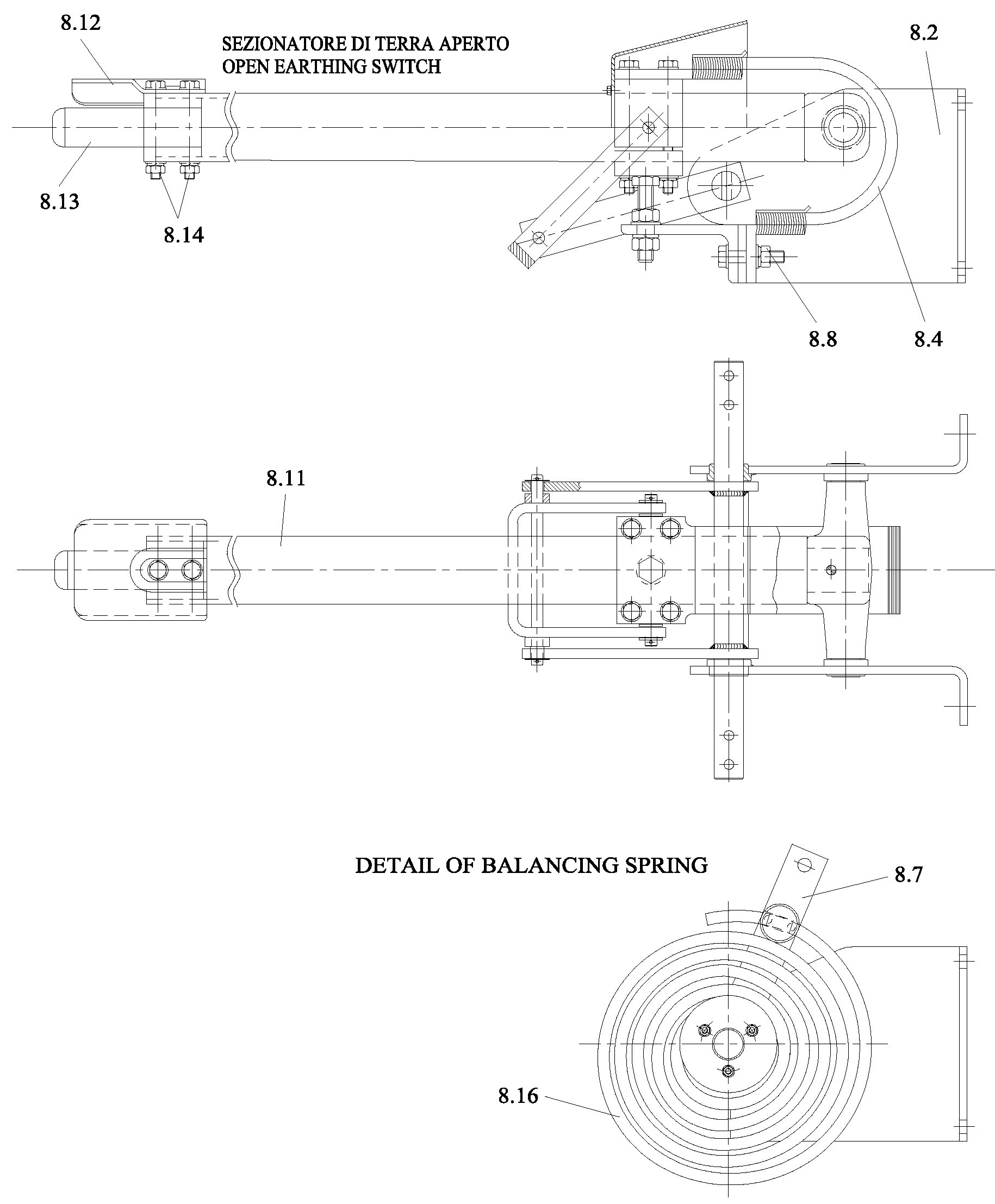

РИС. 8А: ЗАЗЕМЛЯЮЩИЙ НОЖ В ПОЛОЖЕНИИ "ОТКРЫТО"

OPEN EARTHING SWITCH= ЗАЗЕМЛЯЮЩИЙ НОЖ ОТКРЫТ DETAIL OF BALANCING SPRING = ДЕТАЛЬ БАЛАНСИРНОЙ ПРУЖИНЫ

Спецификация:

8.2 ОПОРА ЗАЗЕМЛЯЮЩЕГО НОЖА

8.4 ГИБКОЕ СОЕДИНЕНИЕ

ПОДВИЖНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

ЩИТОК ПРОТИВ ЛЬДА

ПОДВИЖНЫЙ ШТЫРЕВОЙ КОНТАКТ ЗАЗЕМЛЯЮЩЕГО НОЖА

КРЕПЕЖНЫЙ ВИНТ ШТЫРЕВОГО КОНТАКТА 8.16 БАЛАНСИРНАЯ ПРУЖИНА

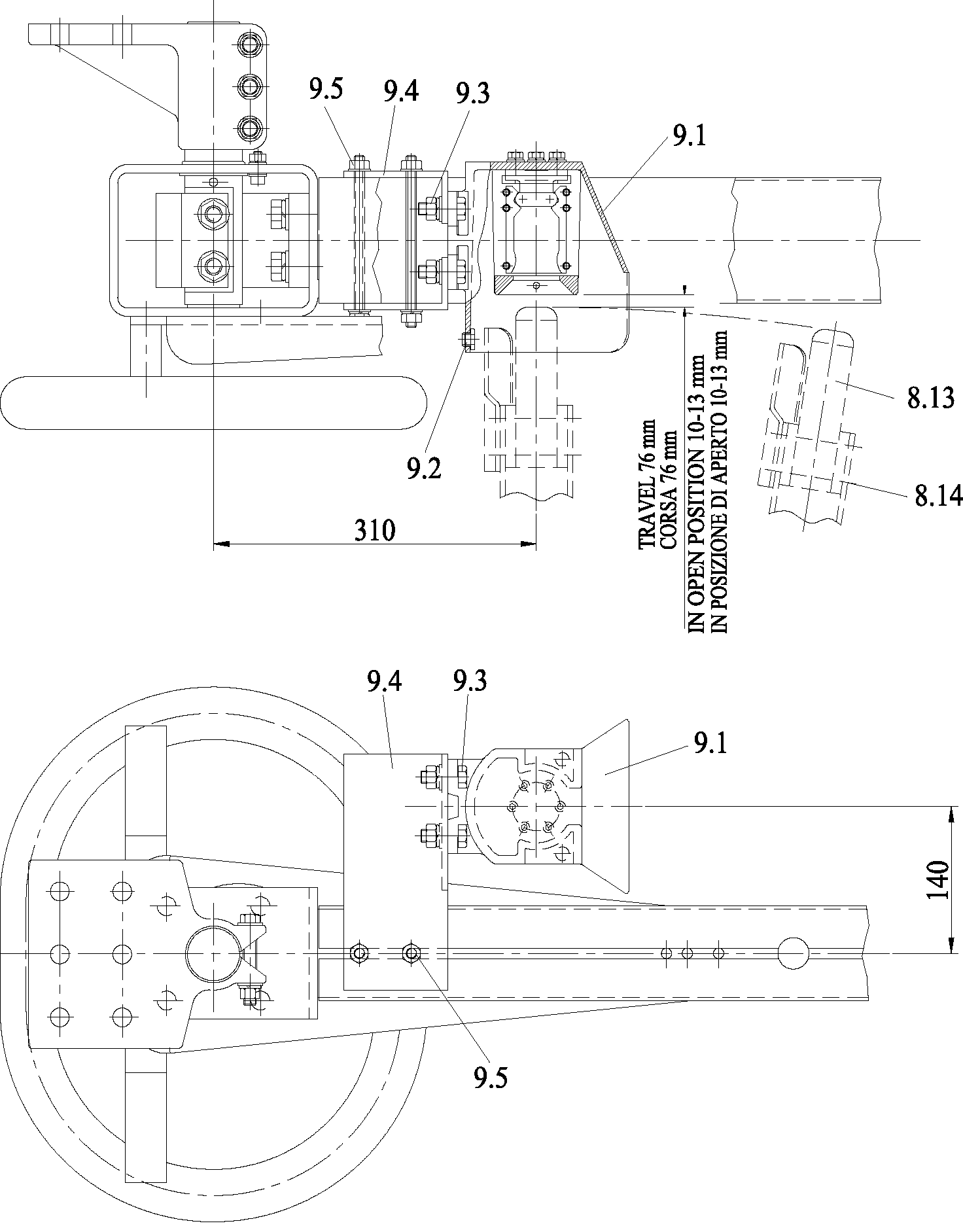

РИС. 9: НЕПОДВИЖНЫЙ КОНТАКТ ЗАЗЕМЛЯЮЩЕГО НОЖА

TRAVEL = ДЛИНА ХОДА

IN OPEN POSITION= В ПОЛОЖЕНИИ ОТКРЫТО

ВНИМАНИЕ: МОНТАЖ НЕПОДВИЖНОГО КОНТАКТА ЗАЗЕМЛЯЮЩЕГО НОЖА ВЫПОЛНЯЕТСЯ ОДИНАКОВО КАК ДЛЯ РЫЧАГА ШТЫРЕВОГО КОНТАКТА, ТАК И ДЛЯ РЫЧАГА ГНЕЗДОВОГО КОНТАКТА

СПЕЦИФИКАЦИЯ:

ПОДВИЖНЫЙ ШТЫРЕВОЙ КОНТАКТ ЗАЗЕМЛЯЮЩЕГО НОЖА

КРЕПЕЖНЫЕ ВИНТЫ ПОДВИЖНОГО ШТЫРЕВОГО КОНТАКТА ЗАЗЕМЛЯЮЩЕГО НОЖА

НЕПОДВИЖНЫЙ ГНЕЗДОВОЙ КОНТАКТ ЗАЗЕМЛЯЮЩЕГО НОЖА

СТОПОР

КРЕПЕЖНЫЕ ВИНТЫ ГНЕЗДОВОГО КОНТАКТА

ОПОРА ГНЕЗДОВОГО КОНТАКТА

КРЕПЕЖНЫЕ ВИНТЫ ПОДВИЖНОГО РЫЧАГА
