S2DAT-S2DA2T монтаж и обслуживание - Сборочные чертежи

1. S2DAT-S2DA2T монтаж и обслуживание
2. Монтаж и настройка
3. Регулировки разъединителей
4. Техническое обслуживание
5. Демонтаж и замена деталей, запасные части
6. Монтажные схемы
7. Сборочные чертежи
8. Схемы компонентов
9. Смазка
10. Характеристики, форма регистрации пуска в эксплуатацию

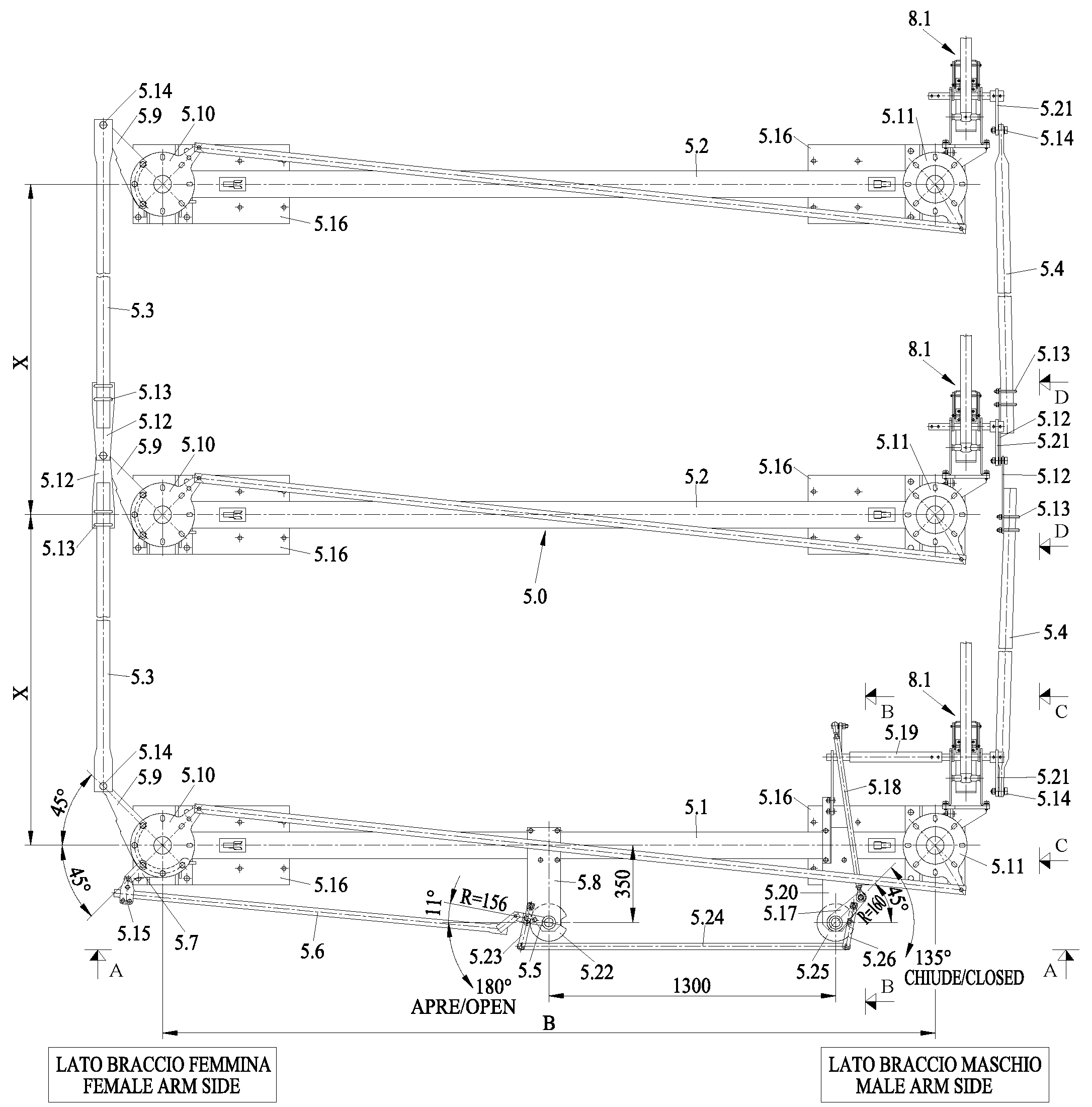

РИС. 5: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT С ЗАЗЕМЛЯЮЩИМ НОЖОМ НА СТОРОНЕ РЫЧАГА ШТЫРЕВОГО КОНТАКТА

FEMALE ARM SIDE = СТОРОНА ГНЕЗДОВОГО КОНТАКТА MALE ARM SIDE= СТОРОНА ШТЫРЕВОГО КОНТАКТА

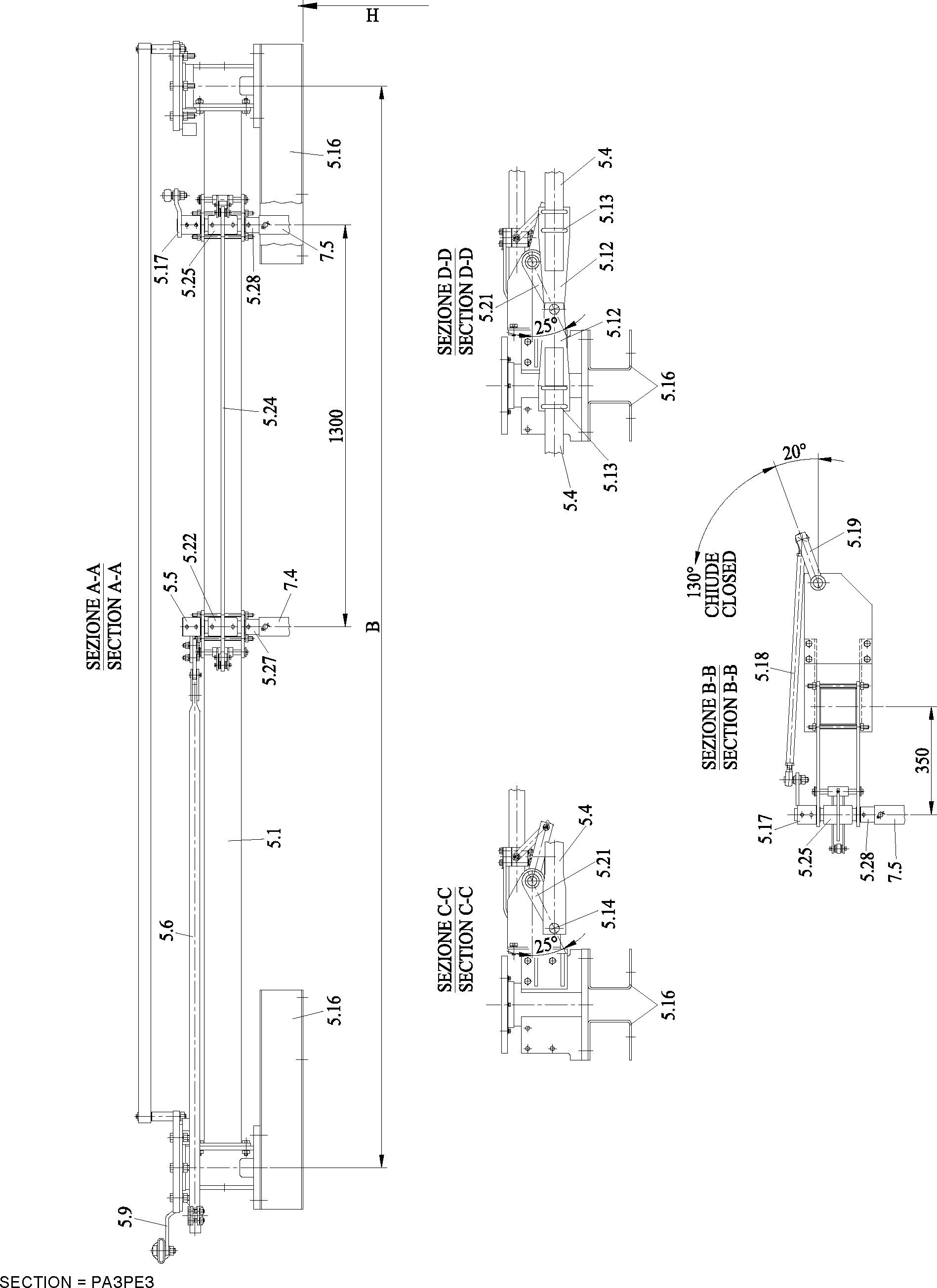

РИС. 5А: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT С ЗАЗЕМЛЯЮЩИМ НОЖОМ НА СТОРОНЕ РЫЧАГА ШТЫРЕВОГО КОНТАКТА - РАЗРЕЗЫ -

CLOSED = ЗАКРЫТО

Спецификация к сборочному чертежу нижней части разъединителя S2DAT с заземляющим ножом на стороне рычага штыревого контакта (рис. 5 и 5А)

НИЖНЯЯ ЧАСТЬ В СБОРЕ

НИЖНЕЕ ОСНОВАНИЕ УПРАВЛЕНИЯ

НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА

ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ РАЗЪЕДИНИТЕЛЯ

ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ ЗАЗЕМЛЯЮЩЕГО НОЖА

РЫЧАГ УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ

ТЯГА УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ

РАБОЧИЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

ОПОРА ВАЛА ПРИВОДА РАЗЪЕДИНИТЕЛЯ

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

ПОВОРОТНОЕ ОСНОВАНИЕ РЫЧАГА ГНЕЗДОВОГО КОНТАКТА

ПОВОРОТНОЕ ОСНОВАНИЕ РЫЧАГА ШТЫРЕВОГО КОНТАКТА

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

КРЕПЕЖНЫЕ ХОМУТЫ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

КРЕПЕЖНЫЙ ШТИФТ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

ТРУБНЫЙ ЗАЖИМ

ПЕРЕХОДНАЯ ОПОРА ДЛЯ КОНСТРУКЦИИ

РЫЧАГ УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

ТЯГА УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

ВАЛ С РАБОЧИМ РЫЧАГОМ ЗАЗЕМЛЯЮЩЕГО НОЖА

ОПОРА ВАЛА ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

БЛОКИРОВОЧНЫЙ ДИСК РАЗЪЕДИНИТЕЛЯ

БЛОКИРОВОЧНЫЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

БЛОКИРОВОЧНАЯ ТЯГА

БЛОКИРОВОЧНЫЙ ДИСК ЗАЗЕМЛЯЮЩЕГО НОЖА

БЛОКИРОВОЧНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

ПЕРЕХОДНАЯ ВТУЛКА ВАЛА ПРИВОДА РАЗЪЕДИНИТЕЛЯ

ПЕРЕХОДНАЯ ВТУЛКА ВАЛА ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА

ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ

ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА 8.1 ЗАЗЕМЛЯЮЩИЙ НОЖ

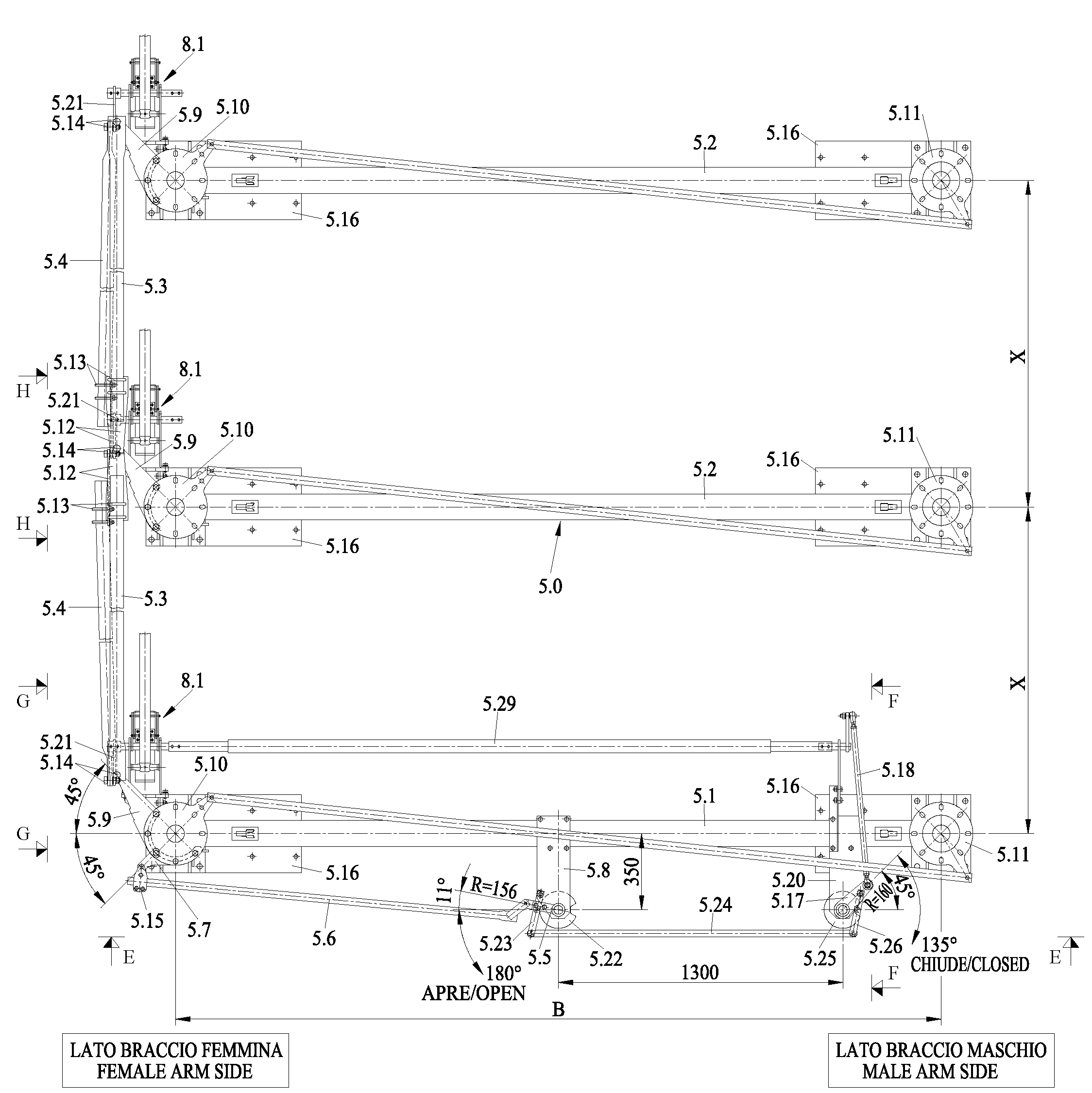

РИС. 5В: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT С ЗАЗЕМЛЯЮЩИМ НОЖОМ НА СТОРОНЕ РЫЧАГА ГНЕЗДОВОГО КОНТАКТА

FEMALE ARM SIDE = СТОРОНА ГНЕЗДОВОГО КОНТАКТА MALE ARM SIDE = СТОРОНА ШТЫРЕВОГО КОНТАКТА

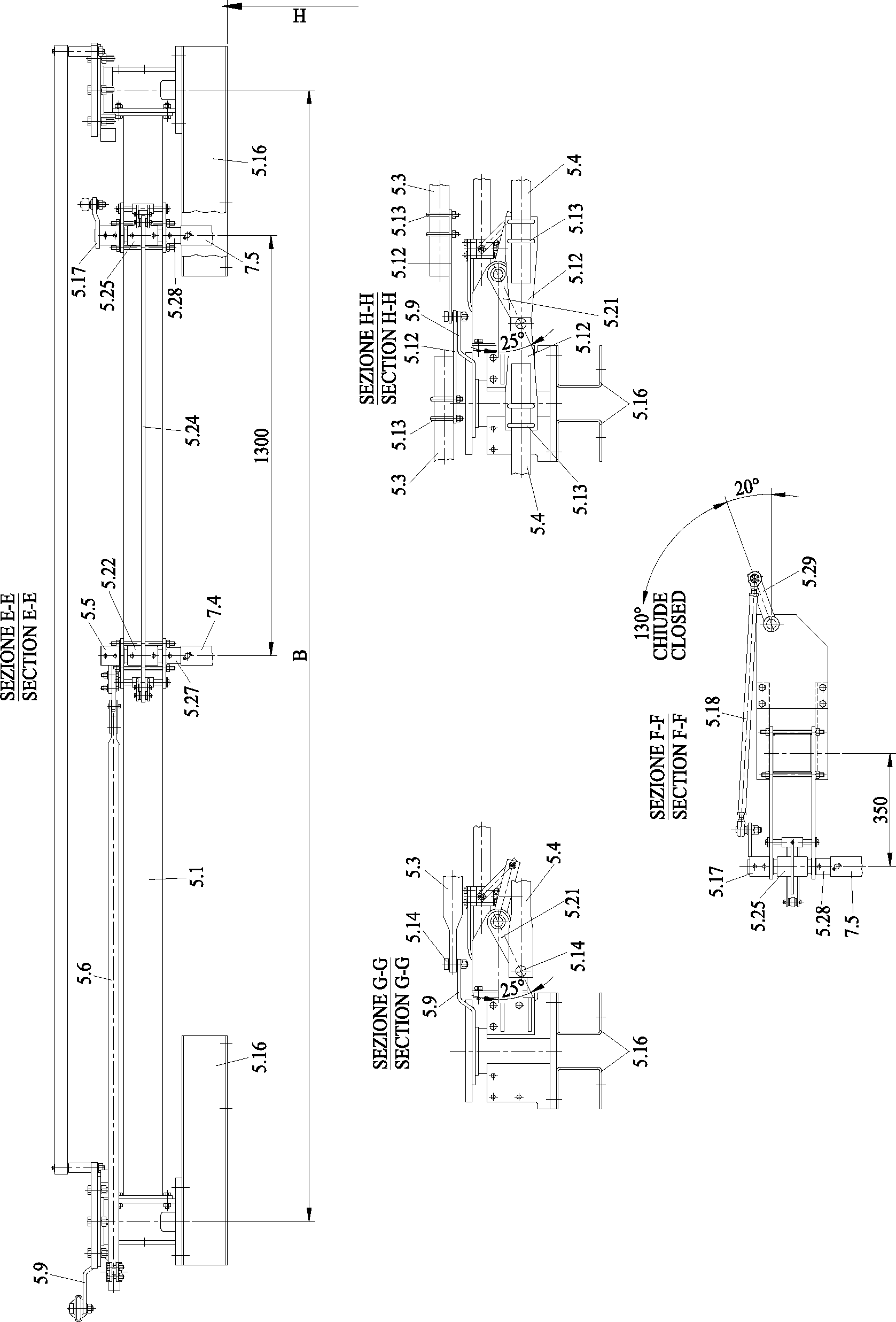

РИС. 5С: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT С ЗАЗЕМЛЯЮЩИМ НОЖОМ НА СТОРОНЕ РЫЧАГА ГНЕЗДОВОГО КОНТАКТА - СЕЧЕНИЯ -

SECTION = РАЗРЕЗ CLOSED = ЗАКРЫТО

Спецификация к сборочному чертежу нижней части разъединителя S2DAT с заземляющим ножом на стороне рычага гнездового контакта (рис. 5В и 5С)

НИЖНЯЯ ЧАСТЬ В СБОРЕ

НИЖНЕЕ ОСНОВАНИЕ УПРАВЛЕНИЯ

НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА

ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ РАЗЪЕДИНИТЕЛЯ

ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ ЗАЗЕМЛЯЮЩЕГО НОЖА

РЫЧАГ УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ

ТЯГА УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ

РАБОЧИЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

ОПОРА ВАЛА ПРИВОДА РАЗЪЕДИНИТЕЛЯ

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

ПОВОРОТНОЕ ОСНОВАНИЕ РЫЧАГА ГНЕЗДОВОГО КОНТАКТА

ПОВОРОТНОЕ ОСНОВАНИЕ РЫЧАГА ШТЫРЕВОГО КОНТАКТА

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

КРЕПЕЖНЫЕ ХОМУТЫ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

КРЕПЕЖНЫЙ ШТИФТ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

ТРУБНЫЙ ЗАЖИМ

ПЕРЕХОДНАЯ ОПОРА ДЛЯ КОНСТРУКЦИИ

РЫЧАГ УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

ТЯГА УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

ОПОРА ВАЛА ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

БЛОКИРОВОЧНЫЙ ДИСК РАЗЪЕДИНИТЕЛЯ

БЛОКИРОВОЧНЫЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

БЛОКИРОВОЧНАЯ ТЯГА

БЛОКИРОВОЧНЫЙ ДИСК ЗАЗЕМЛЯЮЩЕГО НОЖА

БЛОКИРОВОЧНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

ПЕРЕХОДНАЯ ВТУЛКА ВАЛА ПРИВОДА РАЗЪЕДИНИТЕЛЯ

ПЕРЕХОДНАЯ ВТУЛКА ВАЛА ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА

ВАЛ С РАБОЧИМ РЫЧАГОМ ЗАЗЕМЛЯЮЩЕГО НОЖА

ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ

ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА 8.1 ЗАЗЕМЛЯЮЩИЙ НОЖ

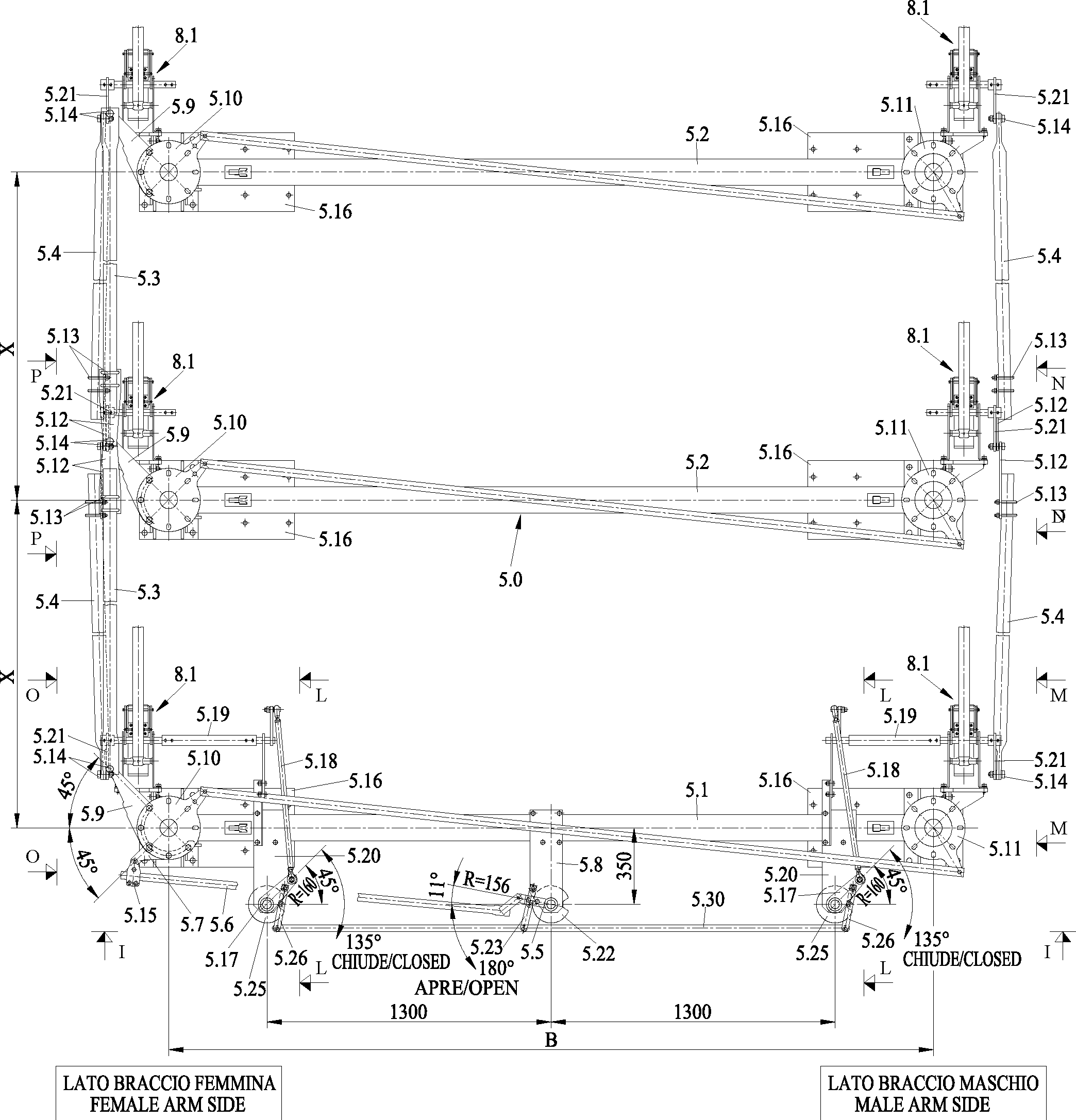

РИС. 5D: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DA2T

FEMALE ARM SIDE = СТОРОНА ГНЕЗДОВОГО КОНТАКТА MALE ARM SIDE = СТОРОНА ШТЫРЕВОГО КОНТАКТА

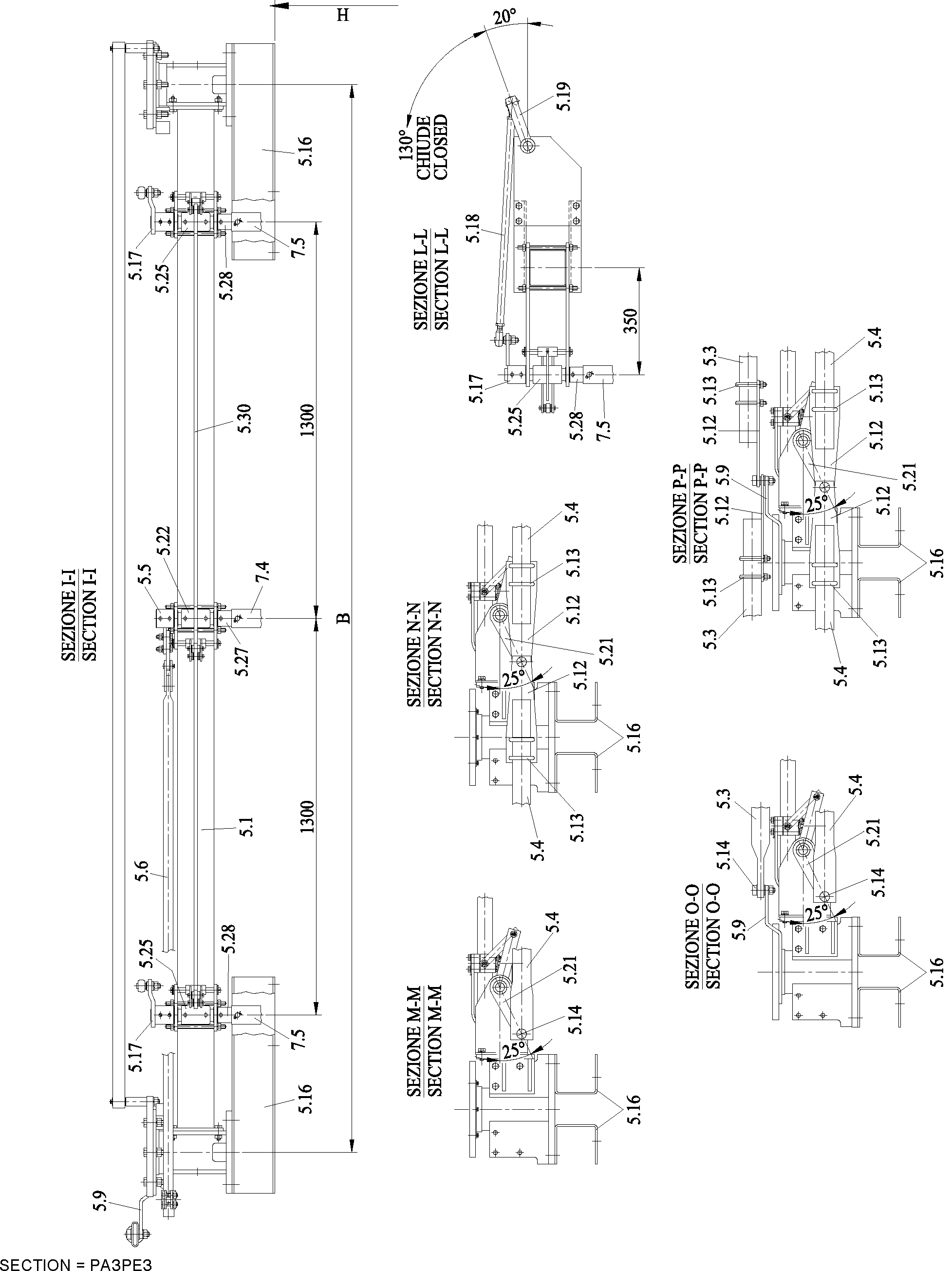

РИС. 5Е: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DA2T- РАЗРЕЗЫ -

Спецификация к сборочному чертежу нижней части разъединителя S2DA2T (рис. 5D и 5Е)

НИЖНЯЯ ЧАСТЬ В СБОРЕ

НИЖНЕЕ ОСНОВАНИЕ УПРАВЛЕНИЯ

НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА

ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ РАЗЪЕДИНИТЕЛЯ

ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ ЗАЗЕМЛЯЮЩЕГО НОЖА

РЫЧАГ УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ

ТЯГА УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ

РАБОЧИЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

ОПОРА ВАЛА ПРИВОДА РАЗЪЕДИНИТЕЛЯ

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

ПОВОРОТНОЕ ОСНОВАНИЕ РЫЧАГА ГНЕЗДОВОГО КОНТАКТА

ПОВОРОТНОЕ ОСНОВАНИЕ РЫЧАГА ШТЫРЕВОГО КОНТАКТА

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

КРЕПЕЖНЫЕ ХОМУТЫ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

КРЕПЕЖНЫЙ ШТИФТ ТЯГИ ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ

ТРУБНЫЙ ЗАЖИМ

ПЕРЕХОДНАЯ ОПОРА ДЛЯ КОНСТРУКЦИИ

РЫЧАГ УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

ТЯГА УПРАВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО НОЖА

ВАЛ С РАБОЧИМ РЫЧАГОМ ЗАЗЕМЛЯЮЩЕГО НОЖА

ОПОРА ВАЛА ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА

СОЕДИНИТЕЛЬНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

БЛОКИРОВОЧНЫЙ ДИСК РАЗЪЕДИНИТЕЛЯ

БЛОКИРОВОЧНЫЙ РЫЧАГ РАЗЪЕДИНИТЕЛЯ

БЛОКИРОВОЧНЫЙ ДИСК ЗАЗЕМЛЯЮЩЕГО НОЖА

БЛОКИРОВОЧНЫЙ РЫЧАГ ЗАЗЕМЛЯЮЩЕГО НОЖА

ПЕРЕХОДНАЯ ВТУЛКА ВАЛА ПРИВОДА РАЗЪЕДИНИТЕЛЯ

ПЕРЕХОДНАЯ ВТУЛКА ВАЛА ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА 5.30 БЛОКИРОВОЧНАЯ ТЯГА

ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ

ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА 8.1 ЗАЗЕМЛЯЮЩИЙ НОЖ

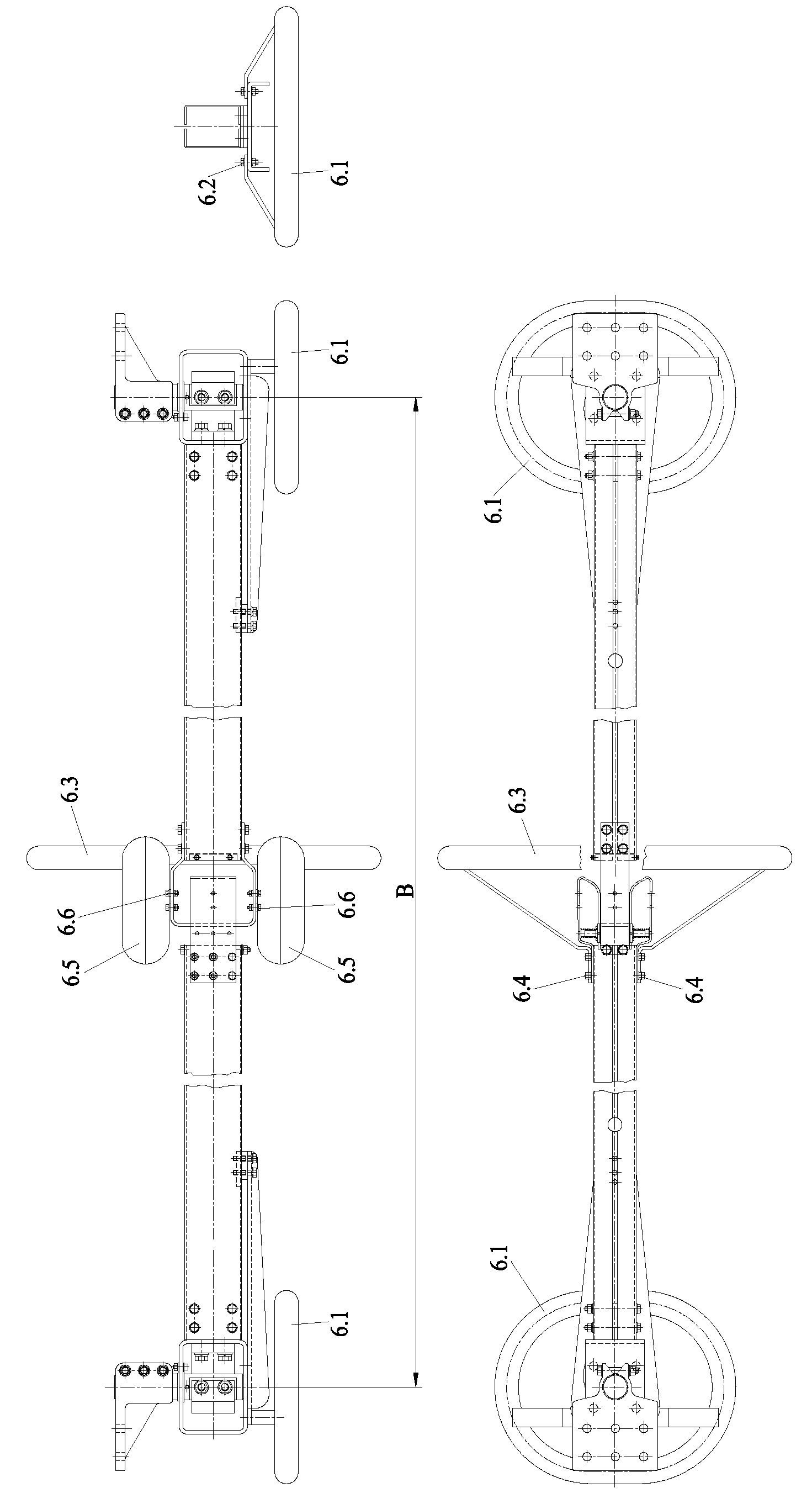

РИС. 6: МОНТАЖ КОЛЕЦ И ЭКРАНОВ ЗАЩИТЫ ОТ КОРОННОГО РАЗРЯДА НА ГЛАВНЫХ НОЖАХ

Спецификация монтажа колец и экранов защиты от коронного разряда на главных ножах (рис. 6)

ЗАЩИТНЫЕ КОЛЬЦА ПОДВИЖНЫХ РЫЧАГОВ ШТЫРЕВОГО И ГНЕЗДОВОГО КОНТАКТОВ

КРЕПЕЖНЫЕ ВИНТЫ ЗАЩИТНЫХ КОЛЕЦ

ЗАЩИТНЫЕ КОЛЬЦА ПОДВИЖНОГО ГНЕЗДОВОГО КОНТАКТА

КРЕПЕЖНЫЕ ВИНТЫ ЗАЩИТНОГО КОЛЬЦА

ЗАЩИТНЫЕ ЭКРАНА ПОДВИЖНОГО ШТЫРЕВОГО КОНТАКТА

КРЕПЕЖНЫЕ ВИНТЫ ЭКРАНОВ

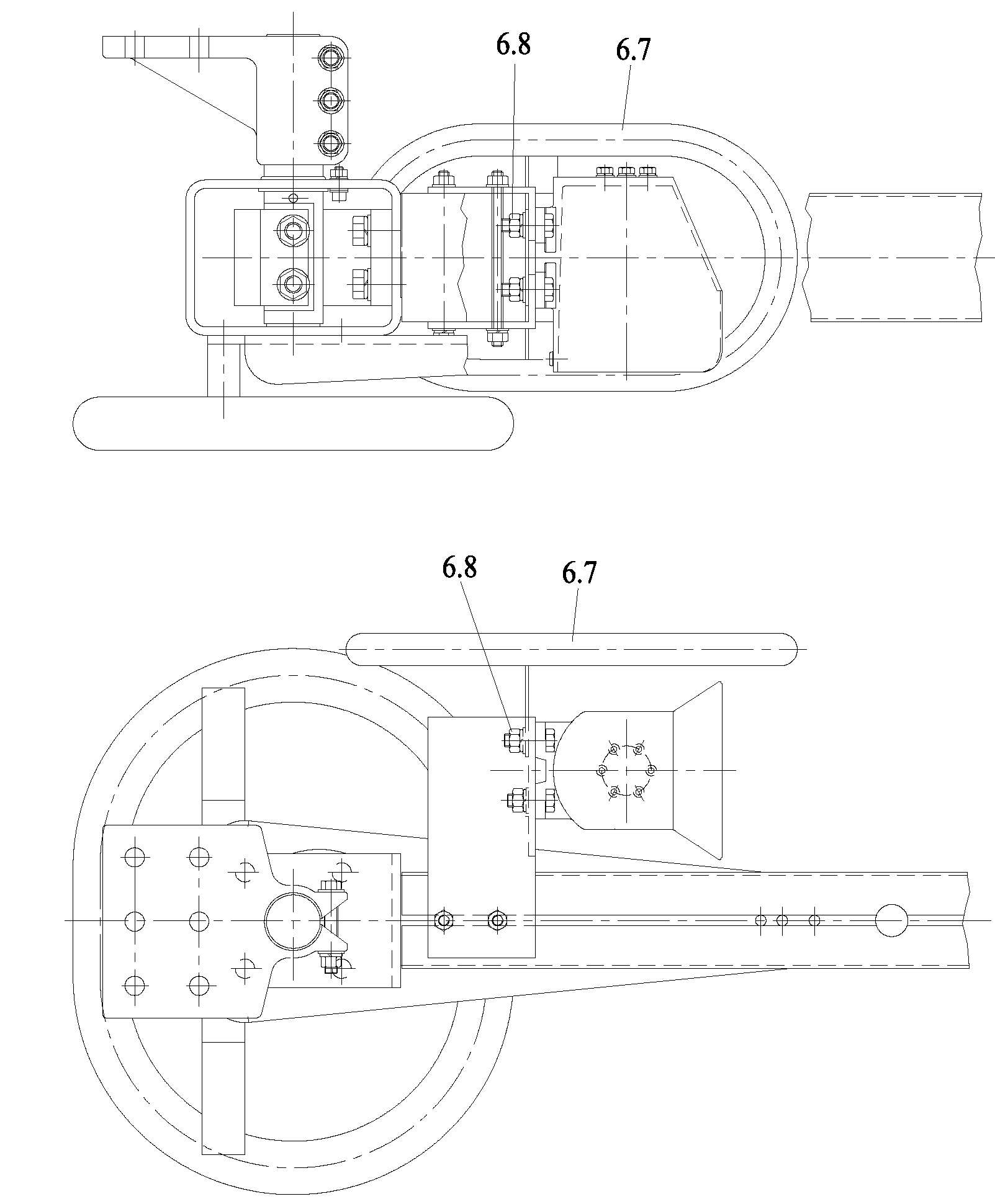

РИС. 6А: МОНТАЖ КОЛЕЦ ЗАЩИТЫ ОТ КОРОННОГО РАЗРЯДА ДЛЯ НЕПОДВИЖНОГО КОНТАКТА ЗАЗЕМЛЯЮЩЕГО НОЖА

СПЕЦИФИКАЦИЯ

КОЛЬЦО ЗАЩИТЫ ОТ КОРОННОГО РАЗРЯДА

КРЕПЕЖНЫЕ ВИНТЫ КОЛЕЦ ЗАЩИТЫ ОТ КОРОННОГО РАЗРЯДА
