S1-145 руководство - Эксплуатация
Никаких механических регулировок не требуется
После установки устройства, завершения монтажа выключателя и всех электрических цепей, включая заземление, перед вводом в эксплуатацию необходимо выполнить ряд проверок:
- Проверить давление газовой смеси SF6 + N2 и плотность соединений всех элементов, содержащих газ под давлением
- В шкафу привода проверить работоспособность цепей обогрева и плотность затяжки винтов на клеммниках (не перетягивать) Выполнить 5 циклов ВКЛЮЧЕНИЯ-ОТКЛЮЧЕНИЯ дистанционно со щита управления
В комплекте с выключателем может быть поставлен прибор CB Watch-2 для постоянного контроля состояния выключателя.
CBWATCH-2 непрерывно контролирует состояние выключателя. Он сообщает обслуживающему персоналу в режиме реального времени о любом сбое. Поэтому, CBWATCH-2 снижает стоимость эксплуатации и риск непредвиденных отказов
Элегаз
Контролирует давление и температуру газа и вычисляет плотность элегаза или смеси,
используя алгоритм Beattie-Bridgeman
Обнаруживает утечки и запрещает выдачу ложных сигналов в случае возникновения утечек
Вычисляет интенсивность утечки элегаза, чтобы заранее предупредить о возможности появления предупреждающих и аварийных сигналов о снижении давления газа.
Механические операции
Контролируется время включения и отключения
Позволяет использование обычных блок-контактов или датчиков движения первичных контактов.
Контролирует скорость размыкания первичных контактов, демпфирования и пройденный путь.
Обнаруживает ухудшение механического состояния выключателя (повышенное трение, коррозия, поломки, усталость пружин и дефекты буферов).
Контролирует время срабатывания блок-контактов
Пружинный привод
Контролирует время завода пружины
Обнаруживает дефекты двигателя и концевых выключателей электродвигателя
Коммутации
Замеряет ток во время коммутации
Определяет лимит токового износа контактов (I2dt)
Определяет время горения дуги
Вторичные цепи
Контролирует целостность цепи катушек отключения
Контролирует величину оперативного напряжения
Контролирует исправность нагревателя
Техническое обслуживание
В автоматических выключателях для гашения дуги используется чистый элегаз; они требуют лишь незначительного техобслуживания.
При нормальных условиях эксплуатации график техобслуживания может быть следующим:
- Инспекция: Периодически во время планового осмотра подстанции, но не реже одного раза в 6 лет.
Обслуживание: После 12 и 24 лет.

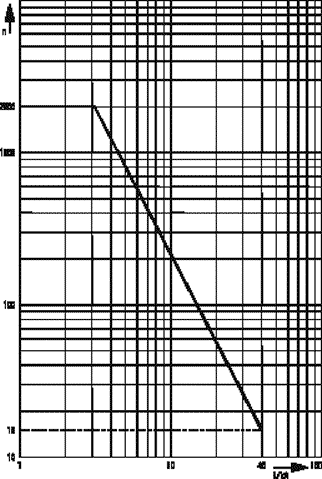

Восстановление: После 2500 операций
при номинальном токе или после полного тока в соответствии графиком из расчета ZI2 = 24000кА2
Осмотр включает:
- снятие показаний счетчиков рабочих циклов;
- общий осмотр: внешний вид (коррозия, окраска, следы перегрева)
- проверку состояния цепей постоянного нагрева и аэраторов
- если выключатель снабжен циферблатным плотномером или манометром, проверить давление SF6 (или смеси SF6 + N2 ).
- Когда выключатель используется редко, с целью проверки исправного функционирования выключателя рекомендуется выполнить, как минимум, два цикла включения - отключения.
Обслуживание должно включать
- Внешний осмотр для обнаружения повреждений, вызванных воздействием внешней среды.
- Осмотр окраски и, если необходимо, ее восстановление.
- Очистку главных контактов.
- Смазку главных контактов смазкой Molykote BR2 plus
Рекомендуется сокращать интервалы между инспекциями и отслеживаниями:
- При частых операциях - после 2500 циклов включения - отключения;
- После отключения тяжелых коротких замыканий;
- При тяжелых климатических условиях, таких как:
+ постоянно высокая температура и влажность,
+ окружающая среда, загрязнена жесткой пылью или песком,
+ большое накопление пыли,
+ окружающая среда, загрязнена агрессивными газами или парами
Восстановление выключателя S1-145
- Весь объем работ, связанный с инспекцией и обслуживанием.
- Проверку основных контактов
Если будет обнаружен большой износ главных контактов, их необходимо заменить
- Проверку отсутствия заданий вращающихся частей и подвижных контактов

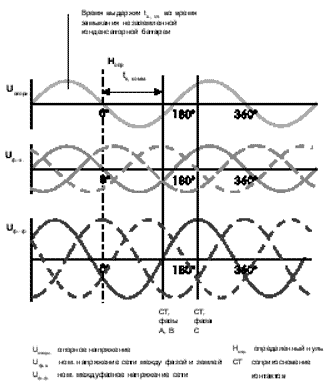

Синхронная коммутация больших трансформаторов, шунтирующих реакторов, конденсаторных батарей и ненагруженных воздушных линий
Выключатели, коммутирующие реактивные нагрузки (батареи конденсаторов,
шунтирующие реакторы, трансформаторы и линии электропередачи) иногда сопровождаются высокими перенапряжениями и бросками тока. Эти переходные процессы воздействуют на все оборудование подстанций и линий, приведя к его преждевременному старению или, в самом худшем случае, к разрушению оборудования.
Управляемая коммутация позволяет выключателю срабатывать в оптимальный момент времени, адаптируясь к фазе напряжения сети, таким образом, обеспечивая безопасный, экономичный способ уменьшить переходные процессы коммутации до приемлемого уровня.
Для осуществления синхронизированных коммутаций выключатели серии S1 могут снабжаться управляющим устройством Point- on-Wave RPH2 или SinCr1.
