Монтаж выключателя

Подготовка к монтажу и сборка

Материалы и оборудование, необходимые для монтажа Инструмент и такелаж

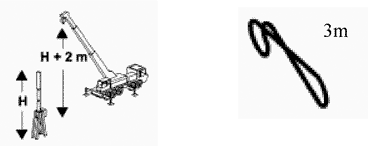

1. Кран соответствующей высоты и грузоподъемности 3000 даН- Стропы, хомуты, рым болты и другой такелаж
2. Комплект динамометрических ключей с моментом затягивания от 10 до 400 Нм
3. Набор шестигранных метрических торцовых гаечных ключей до 36 размера
4. Заправочное устройство с редуктором и соединителем Dilo (DN8).

Приборы для испытаний

1. Мультиметр
2. Детектор утечки элегаза
3. Секундомер для замера времени срабатывания выключателя и времени взвода пружины

Монтаж

Все три полюса выключателя доставляются на место монтажа в одном транспортном блоке вместе с несущей рамой.

Монтаж производится в следующем порядке:

1. распаковка ящика
2. проверка наличия элегаза
3. Установка рамы (2.0) на опоры (4.0)

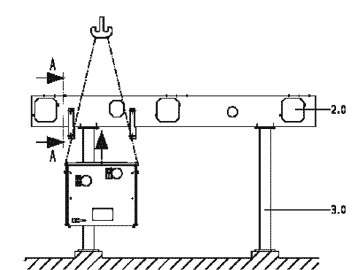

1. Привод выключателя устанавливается на место

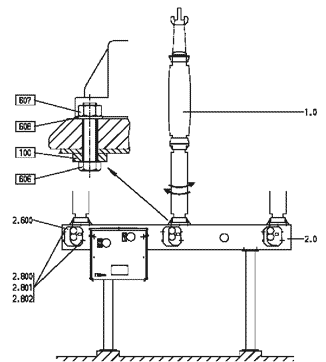

1. полюса (10) поднимаются и устанавливаются на несущую раму (2.)

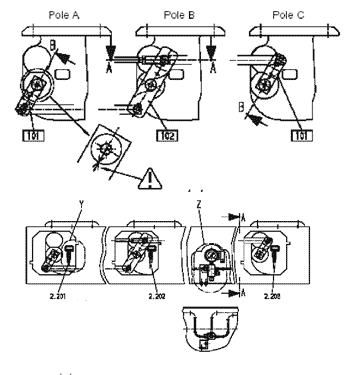

2. Соединение приводных и межполюсных рычагов

1. Соединение элегазовых трубопроводов

При транспортировке полюсы заполнены элегазом с транспортировочным давлением (0.12 - 0.15 Мпа абс при температуре 20 С и нормальном атмосферном давлении 1013Па). После монтажа полюса заправляются газом до номинального давления.

Для заправки элегазом необходимо оборудование:

1. заправочное устройство,
2. редуктор,
3. баллон (ы) с газом,
4. манометр 0 - 1 Мпа

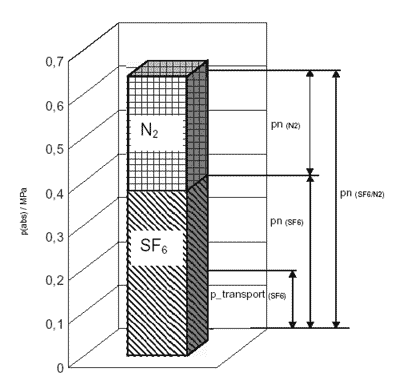

Заправка газовой смесью (SF6 + N2) осуществляется в три этапа:

1. Заправка чистым элегазом до номинального абсолютного давления
2. Заправка чистым газом N2 до абсолютного номинального давления газовой смеси SF6 + N2
3. Проверка на отсутствие утечек газовой смеси из-под заглушки с помощью детектора утечек.
