Description	Описание

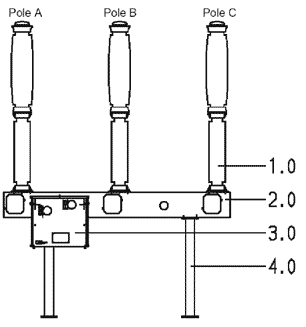

A SF6 circuit breaker consists of the following main components: pole columns, base frame, operating mechanism, and supports.	Элегазовый выключатель состоит из следующих основных частей: полюсов, несущей рамы, привода и опорной конструкции

Pole columns Base frame Spring operating mechanism Supports (optional)	Полюс выключателя Несущая рама Пружинный привод Опорная конструкция (доп. вариант)
The pole columns and the SF6 piping form a common gas compartment.	Полюса и элегазовые трубопроводы образуют общий газовый отсек.
The movable contacts of the interrupter unit are connected to the mechanism by the insulating rods, the torque shafts and pole column levers, and the connecting rods in the base frame.	Подвижные контакты дугогасительных камер соединены с приводом изолирующими тягами, а также вращающимися валами с полюсными рычагами и соединительными тягами, расположенными внутри несущей рамы.

Шкаф привода

Шкаф привода (3.0) представляет собой пружинный привод типа FK3-4 На дверце шкафа предусмотрены два смотровых окна. Эти окна позволяют следить за оптическими указателями положения автоматического выключателя и состоянием включающей пружины.

Шкаф крепится на несущей раме (2.0)

Дугогасительная камера

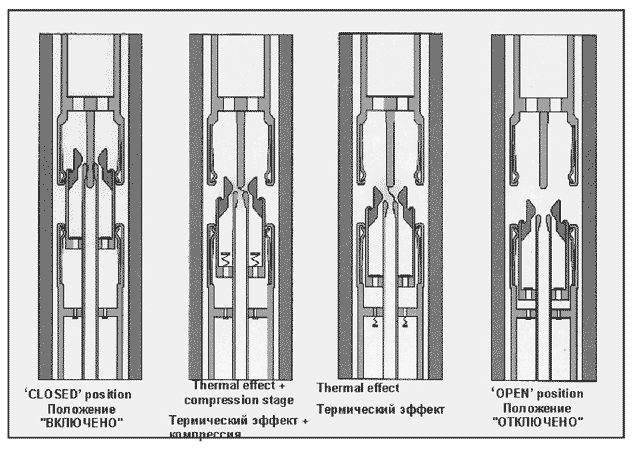

Принцип отключения

Применяется дугогасительная камера термодутьевого типа, использующая энергию дуги для гашения с дополнительным автопневматическим эффектом.

Описание

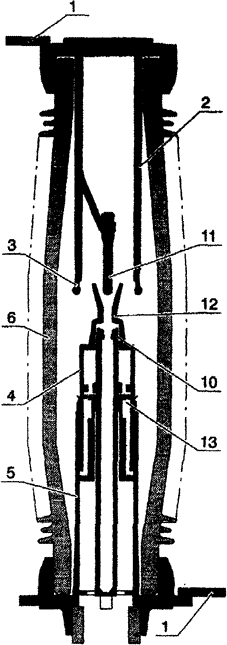

Дугогасительная камера выключателя S1-145 сконструирована с учетом повышения механической и электрической прочности активной части и использования преимуществ незначительного износа контактов под воздействием дуги в элегазовой среде или газовой смеси (SF6 + N2 ) . Активная часть заключена в герметичную керамическую оболочку, обеспечивающую изоляцию между разомкнутыми контактами выключателя.

В положении "ВКЛЮЧЕНО" ток проходит через:

1. контактный вывод (1),
2. опору неподвижного контакта (2),
3. главные контакты (3).
4. подвижный контакт (4),
5. опору подвижного контакта (5),
6. контактный вывод с противоположной стороны (1).

Отключение

По электрической или ручной команде отключения высвобождается энергия, накопленная в отключающей пружине, расположенной в приводе.

Изоляционная тяга управления, под непосредственным воздействием размыкающей пружины, приводит в действие подвижный контакт, обеспечивая размыкание контактов в следующей последовательности

При малых отключаемых токах (ненагруженные линии, трансформаторы или конденсаторные батареи) термической энергии недостаточно для создания необходимого давления.

По этому для гашения дуги используется обычный автопневматический эффект, создаваемый в объеме (Vp)

Включение.

По электрической или ручной команде на включение высвобождается энергия, накопленная во включающей пружине, расположенной в приводе. Эта энергия, передаваемая непосредственно на приводную ось полюса, обеспечивает включение

Приводной механизм

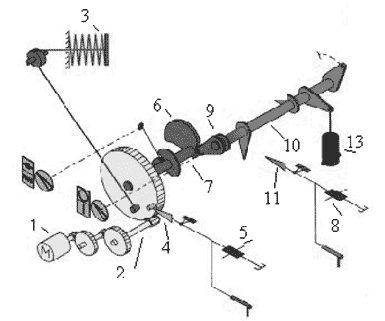

Приводной механизм представляет собой пружинный привод типа FK3-4 Как правило, предусматривается электрическое дистанционное управление приводом. При вводе в эксплуатацию или отсутствии оперативного напряжения переключения могут осуществляться вручную.

1. Charging motor	Двигатель взвода пружины
2.Charging gearing	Редуктор взвода пружины
3. Closing spring	Пружина включения
4. Closing latch	Защелка включения
5. Closing coil	Катушка включения
6. Closing cam disc	Кулачек включения
7. Closing shaft	Ось включения
8. Trip coil	Катушка отключения
9. Roller lever	Роликовый рычаг
10. Main shaft	Главный вал
11. Trip latch	Защелка отключения
12. Trip spring (in column)	Пружина отключения (в колонне полюса)
13. Trip dash-pot	Демпфер отключения

Operating principle	Принцип работы

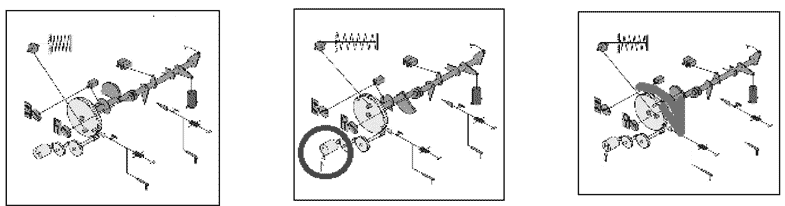

Charging of closing spring	Взвод пружины включения

Transport condition Транспортное состояние	Close spring charging Взвод пружины включения		Close spring charged Ready to close Пружина включения взведена Готовность к включению

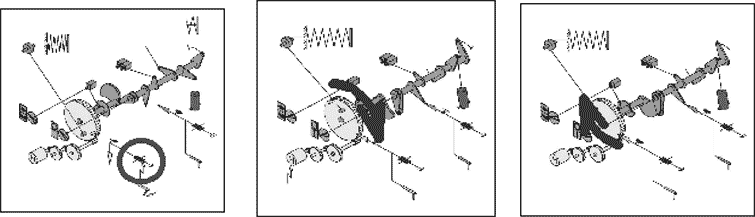

Closing		Включение

Closing command Команда включения	Closing Включение		Close spring charging Взвод пружины включения

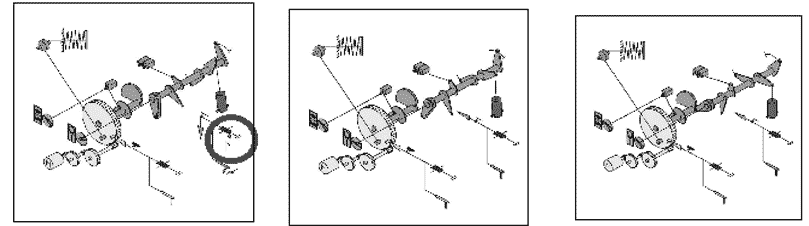

Opening		Отключение

Opening command	Opening	Open
Команда отключения	Отключение	Отключено

Изолирующая и дугогасительная среда

В автоматическом выключателе используется газовая смесь (SF6 + N2) под давлением в

качестве дугогасительной среды

Свойства газов и их смеси

Гексафторид серы (SF6 - элегаз) представляет собой бесцветный газ, не имеющий запаха. Чистый элегаз, в соответствии с МЭК 376, не является ядовитым, поэтому при обращении с ним отсутствует необходимость в соблюдении мер предосторожности, распространяющихся на вредные вещества. При использовании элегаза в высоковольтных коммутационных устройствах, в результате воздействия электрического разряда или дуги образуются продукты разложения, различной степени токсичности. После прекращения воздействия дуги продукты разложения полностью рекуперируются в элегаз. Остаточные продукты поглощаются фильтром.

Они могут раздражать слизистую оболочку, дыхательный тракт и другие незащищенные

участки кожи.

Элегаз находится в герметичной оболочке, что практически полностью исключает его

попадание в атмосферу.

Однако персонал должен соблюдать меры предосторожности каждый раз, когда производятся работы на вскрытом оборудовании.

Преднамеренный выпуск элегаза в атмосферу не допускается.

Электрические характеристики выключателя обеспечивается при определенной плотности газа, т. е. массы газа, закачанного в камеру определенного объема.

При постоянной температуре увеличение плотности газа выражается увеличением давления, оказываемого смесью на стенки камеры.

При постоянной плотности, учитывая, что объем камеры остается неизменным, давление газа изменяется в том же направлении, что и температура. Так как плотность остается неизменной, учитывая неизменность количества газа и объема камеры, в котором он находится, электрические характеристики устройства остаются неизменными.

Учитывая сложность непосредственного измерения плотности газа, необходимо точно знать абсолютное давление смеси и ее температуру.

Международной единицей давления является Паскаль (Па).

Практической единицей является бар 1 6ар=100кПа 10 бар = 1 Мпа

Стандартное атмосферное давление составляет 101,3 кПа на уровне моря при температуре 20°С.

Когда невозможно непосредственно измерить плотность, ее контроль осуществляется с помощью промышленного манометра для измерения избыточного давления. Номинальной плотности соответствует значение избыточного номинального давления, определяемого при нормальном атмосферном давлении (101,3кПа) и температуре окружающего воздуха 20°С.

При каждом измерении давления (наполнение, контроль пороговых уставок денсиметра и т.д.) номинальное избыточное давление должно рассчитываться в зависимости от показания манометра, атмосферного давления на объекте и температуры окружающей среды в момент выполнения измерений.

Таким образом, фактическое давление составляет:

рфактическое = Ризбыточное,

скорректированное по температуре + APp где APp - корректировка в зависимости от атмосферного давления.

Для контроля плотности газовой смеси в

выключателе используется плотномер.

Плотномер устанавливается в основании полюса автоматического выключателя и соединяется с его газовым отсеком.

Плотномер оснащен двумя внутренними контактами. В случае уменьшения плотности газа эти контакты замыкаются последовательно и определяют два отдельных пороговых значения. Эти контакты соединены с клеммником, расположенном в шкафу, и как правило, находятся в распоряжении заказчика для использования в следующих целях:

1. Аварийное давление "Рае" служит предупреждением (выполнить подкачку газа).
2. Минимальное давление газа "РШе" служит для блокировки автоматического выключателя во включенном положении или его автоматического отключения. Функция выбирается заказчиком в зависимости от эксплуатационных требований.

Все номинальные рабочие показатели автоматического выключателя гарантируются до заданной минимальной температуры окружающей среды и до минимального давления изоляционного газа "Рме".

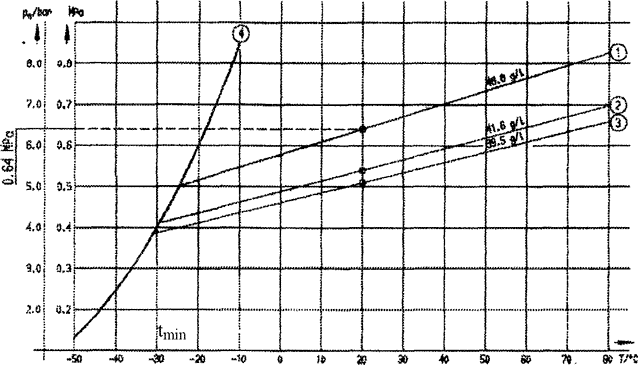

SF6 pressure curve for pe = 0.64 MPa Давление элегаза в зависимости от температуры для pe = 0.64 M^

1. nominal pressure curve номинальное давление Рге
2. alarm pressure curve пороговое давление для сигнала Рае
3. lockout pressure curve пороговое давление блокировки Pme
4. SF6 liquefaction curve граница конденсации элегаза Minimum temperature - -300С Минимальная температура - -300С

Упаковка, транспортировка, хранение

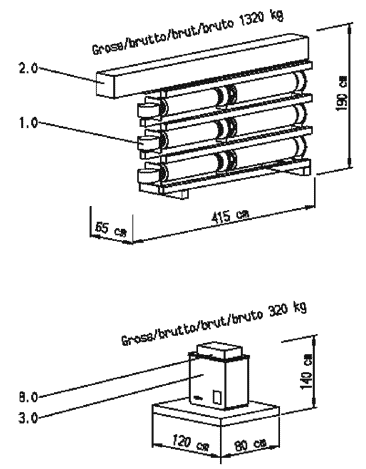

Для транспортировки различные элементы устройства упаковываются в несколько транспортных блоков:

1. Один деревянный ящик, с 3 полюсами (1.0) и несущей рамой (2.0)
2. Один поддон с приводом (3.0) , монтажными приспособлениями и коробкой с аксессуарами (8.0)
3. Один поддон с опорными конструкциями

Нижеописанные инструкции по хранению предусматривают срок хранения не более двух лет. Для более длительного хранения, необходимо предусматривать особую упаковку

и особые условия хранения

Краткосрочное хранение (6 месяцев) Оборудование должно храниться в транспортной упаковке, установленной на балки в не затапливаемом месте.

Среднесрочное хранение (до 2х лет)

Полюс выключателя

Оборудование должно храниться в открытой транспортной упаковке, установленной на балки, в закрытом, проветриваемом, не

затапливаемом помещении.

Привод

Хранение привода осуществляется в том же месте, что и хранение выключателя. Контролируется герметичность вакуумной упаковки.

Если она повреждена, необходимо:

1. Полностью снять защитную оболочку для прохождения воздуха через отверстия в донной плите и боковых панелях.
2. Во избежание коррозии вследствие образования конденсата, обязательно подключить цепь обогрева.

"
