4. СОСТАВ ВЫКЛЮЧАТЕЛЯ

4.1 Выключатель состоит из трех полюсов, установленных с помощью опорных изоляторов на корпусе пружинного привода. Полюса отгорожены друг от друга изоляционными перегородками.

4.2. В зависимости от типов исполнения выключатель поставляется в стационарном исполнении, выдвижном в составе кассеты и на выкатной тележке. Общий вид вакуумного выключателя серии ВВД63 кассетного исполнения показан на рисунке 1 и 2.

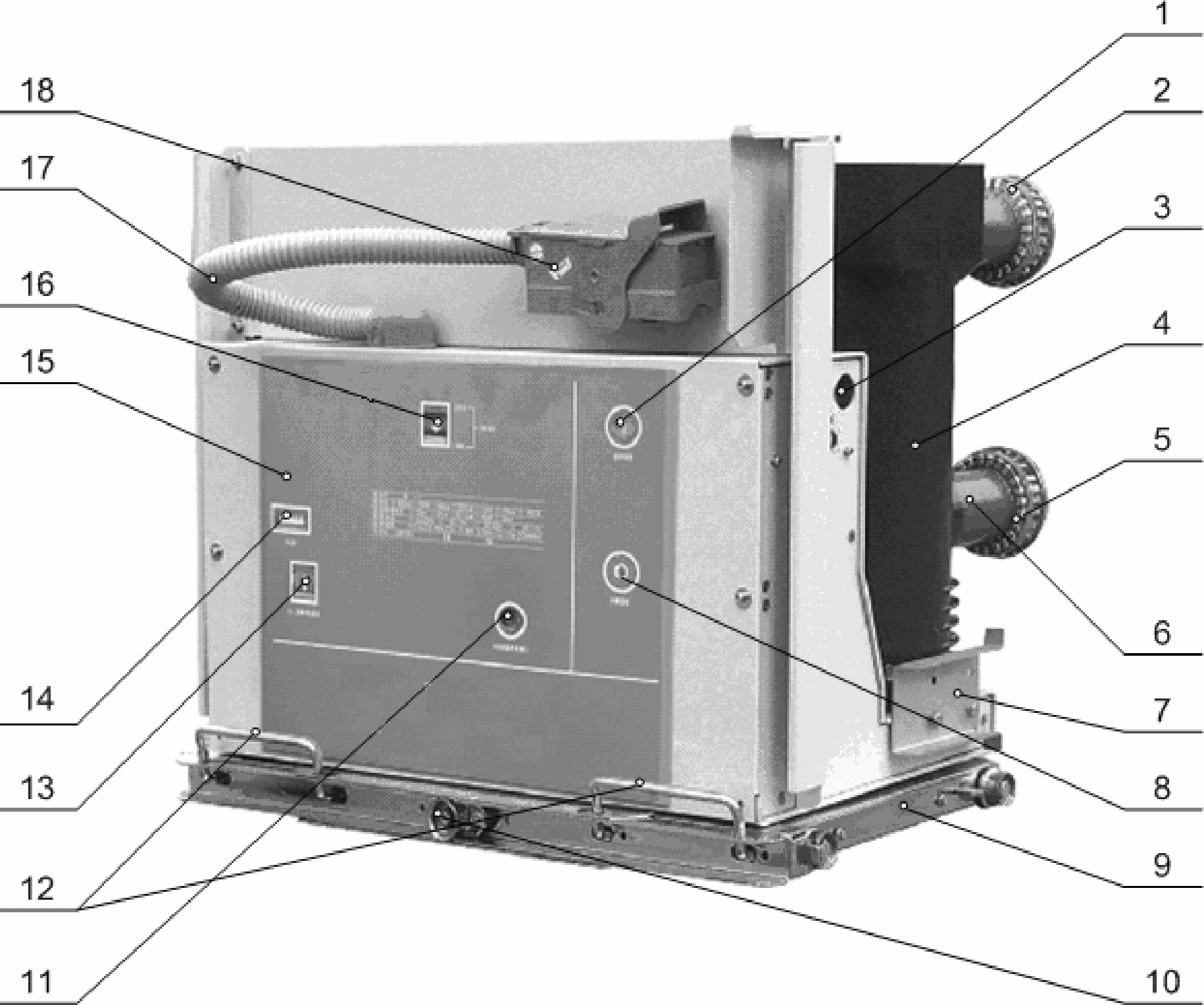

Рис.1 Внешний вид выключателя вакуумного серии ВВД63 кассетного исполнения. 1 - кнопка включения; 2 - верхний розеточный контакт; 3 - грузоподъемные отверстия; 4 - корпус полюса выключателя; 5 - нижний розеточный контакт; 6 - переходная шина; 7 - устройство для открытия автоматических шторок; 8 - кнопка отключения; 9 - выдвижная тележка; 10 - устройство вката выдвижной тележки; 11 - устройство ручного взвода пружины включения; 12 - рукоятки фиксации выдвижной тележки; 13 - механический указатель положения выключателя (включен/отключен); 14 - счетчик числа срабатываний; 15 - лицевая панель выключателя; 16 - механический указатель состояния пружин включения (заведена / не заведена); 17 - гофрированный шланг; 18 - разъем вторичных цепей.

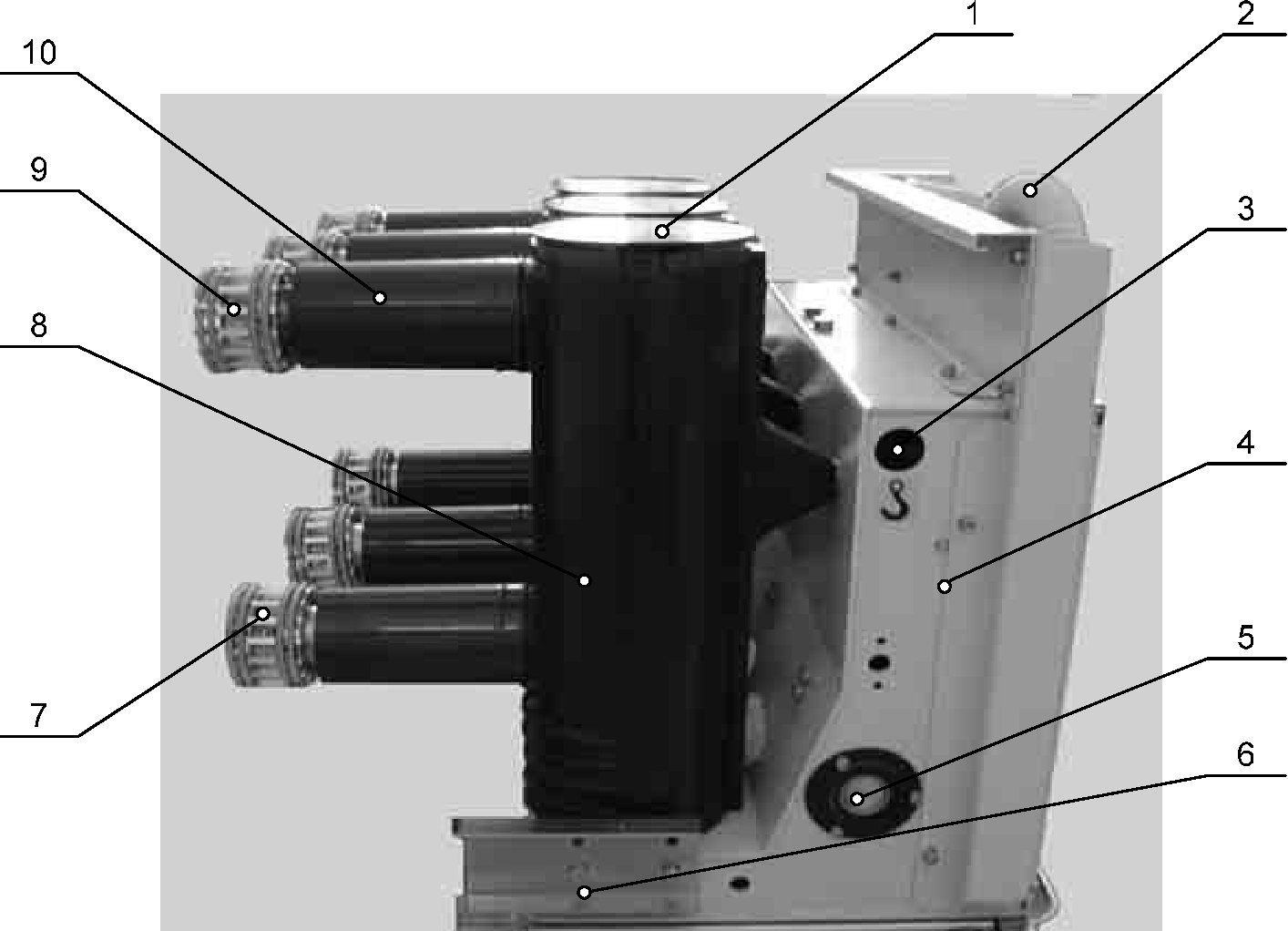

Рис.2. Внешний вид выключателя вакуумного серии ВВД63 кассетного исполнения. 1 - съемная крышка корпуса полюса; 2 - цепи вторичной коммутации; 3 - грузоподъемные отверстия; 4 - корпус выключателя; 5 - синхронизирующий вал привода; 6 - приспособление для открытия автоматических шторок; 7 - нижний розеточный контакт; 8 - изоляционный корпус полюса выключателя; 9 - верхний розеточный контакт; 10 - изоляционная труба переходных шин.
