Руководство по эксплуатации выключателя ВВД63 - Упаковка, хранение, транспортировка Руководство по эксплуатации выключателя ВВД63

Страница 11 из 12 15. УПАКОВКА

Выключатели стационарного исполнения упаковываются по два выключателя на одной палете (1200 х 800 х 900 мм) и закрываются сверху картонной коробкой из гофрированного пятислойного картона (ГОСТ 7376) с внутренними пенопластовыми или картонными уплотнителями,

Выключатели выкатного исполнения, поставляемые для использования в КРУ в качестве выкатных элементов, устанавливаются на отдельной палете (1200 х 800 х 900 мм)

Для защиты от случайного попадания влаги выключатели накрываются полиэтиленовой пленкой (ГОСТ 10354) и упаковываются в коробку из гофрированного пятислойного картона (ГОСТ 7376).

Эксплуатационная документация (руководства по эксплуатации выключателя, инструкция по монтажу и эксплуатации выключателя, технический паспорт) упаковывается в полиэтиленовый конверт и вкладывается в коробку с поставляемым оборудованием.

16. ХРАНЕНИЕ

Условия хранения выключателей в части воздействия климатических факторов внешней среды:

верхнее и нижнее значение температуры воздуха соответственно равны плюс 70°С и минус 40°С;

среднемесячное значение относительной влажности 80% при 20°С;

верхнее значение относительной влажности 98% при 25°С. по ГОСТ 15846-79.

Выключатели должны хранится в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и др. хранилища), в условиях, исключающих механические повреждения.

Выключатели с приводами должны хранится в упаковке.

Консервация выключателей и приводов рассчитана на срок хранения 3 года.

17. ТРАНСПОРТИРОВАНИЕ

Условия транспортирования выключателей в части воздействия механических факторов группа (Ж) по ГОСТ 23216-78, а в части воздействия климатических факторов:

верхнее и нижнее значение температуры воздуха соответственно равно плюс 70°С и минус 40°С;

среднемесячное значение относительной влажности 80% при 20°С;

верхнее значение относительной влажности 100% при 25°С.

Выключатели отправляются заказчикам в собранном и отрегулированном виде в транспортной таре железнодорожным или автомобильным транспортом с крытым кузовом.

Выключатели подвесного типа транспортируются в индивидуальных картонных коробках в горизонтальном положении и располагаются в контейнере или кузове автомашины в один ряд.

При погрузке должны приниматься меры против самопроизвольного перемещения выключателей при транспортировании.

При погрузочно-разгрузочных работах запрещается кантовать выключатели и подвергать их резким толчкам и ударам. Для подъема и перемещения выключателей необходимо использовать вилочный погрузчик поднимая упаковку за отверстия в нижней части палеты или с помощью тросов как показано на рис.6. Общее число перегрузок - не более 3.

Условия транспортирования и хранения ЗИП выключателей должны соответствовать условиям транспортирования и хранения выключателей. Срок сохраняемости ЗИП - 3 года

перевозка выключателя

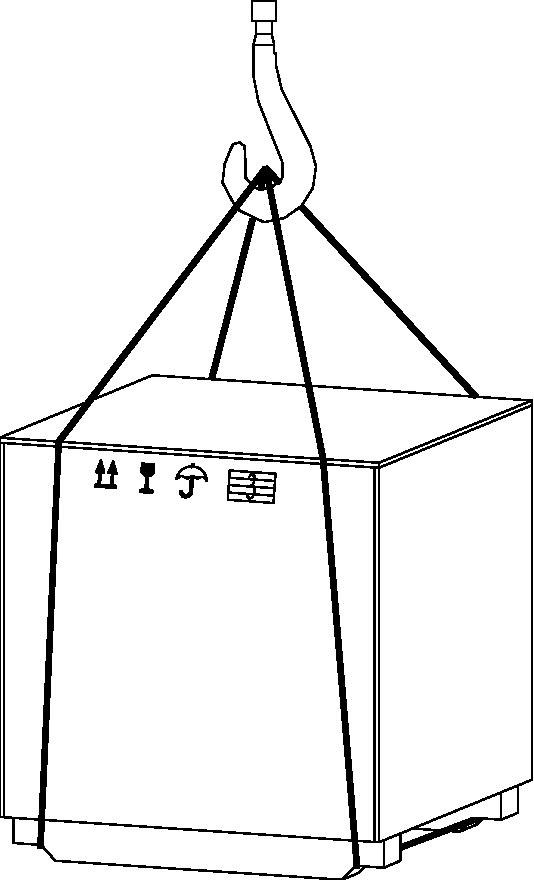

Рис.6. Способ перевозки выключателя.

18. УТИЛИЗАЦИЯ

Выключатели вакуумные не представляют опасности для окружающей среды и здоровья людей после окончания срока службы.

Выключатели вакуумные не содержат драгоценных металлов.

При утилизации ВДК с её разрушением необходимо принять меры по предотвращению травм персонала осколками керамической оболочки ВДК, например, путем наложения на неё брезентовой повязки.

Детали и узлы изделия не выделяют вредных веществ в процессе эксплуатации и хранения.

По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации выключателей не требуется.
