Страница 4 из 12

5. УСТРОЙСТВО И РАБОТА ВЫКЛЮЧАТЕЛЯ

5.1. Принцип работы выключателя

Выключатель серии ВВД28 относится к высоковольтным вакуумным выключателям, в которых гашение дуги осуществляется в вакуумной дугогасительной камере.

При расхождении контактов в вакуумной камере возникает электрическая дуга, представляющая собой проводящую среду из паров металла контактов. Гашение дуги происходит в вакуумной камере состоящей из коммутационной камеры, установленной внутри керамического цилиндра. Неподвижный и подвижный контакты подключаются к внешним токовым выводам. Неподвижный контакт жестко через опорный изолятор присоединяется к корпусу выключателя, а подвижный контакт - к приводу выключателя. Ход подвижного контакта в вакуумной камере составляет 11 мм. Герметичность ВДК достигается с помощью металлического сильфона, остаточное давление в вакуумной камере не превышает значения 10-6 атмосфер.

После расхождения контактов электрическая дуга гасится при первом переходе тока через ноль. Пары металла, образованные электрической дугой коммутируемого тока, конденсируются на поверхности контактов в течение нескольких микросекунд после погасания дуги, теряя при этом свои токопроводящие свойства. Пары металлов в очень малом количестве конденсируются на поверхности коммутационной камеры, которая защищает керамические изоляторы 3 от напыления проводящим металлическим слоем, защищая их изоляционные свойства.

Для токов отключения до 10 кА электрическая дуга равномерно распределена по поверхности контактов (случай диффузной вакуумной дуги). При более высоких токах электрическая дуга в вакуумной камере сосредоточена в одной точке. С целью исключения термических перегрузок контактов при токах короткого замыкания до 40 кА в выключателе применена камера с аксиальным магнитным полем (AMF система). Идея этой системы состоит в наличии одного витка в структуре контакта выключателя, который создает аксиальное магнитное поле, удерживающее дугу равномерно распределенной по поверхности контакта при любой величине отключаемого тока, т.е. создает диффузионную дугу.

5.2. Устройство выключателя

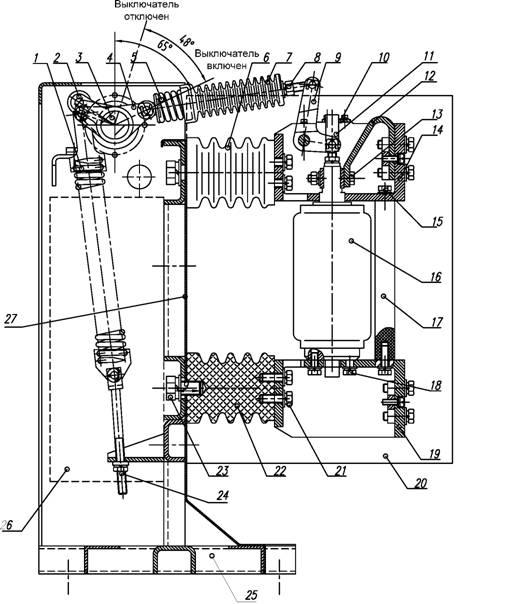

ВВД28 в разрезе

Рис.3. Внешний вид выключателя вакуумного серии ВВД28 в разрезе. 1 - пружина отключения; 2- рычаг пружины; 3 - вал выключателя; 4 - рычаг; 5 - пружина поджатия; 6 - верхний опорный изолятор; 7 - изоляционная тяга; 8 - болт регулирования хода контакта; 9 - рычаг подвижного контакта; 10 - 11 - вывод подвижного контакта ВДК; 12 - гибкий токоподвод; 13 - болт крепления подвижного контакта с гибким токоподводом; 14 - верхний вывод выключателя; 15 - болт крепления изоляционной штанги; 16 - вакуумная дугогасительная камера; 17 - изоляционная штанга; 18 - болт крепления ВДК; 19 - нижний вывод выключателя; 20 - изоляционная перегородка; 21 - болт крепления нижнего вывода выключателя к нижнему опорному изолятору; 22 - нижний опорный изолятор; 23 - болт крепления нижнего опорного изолятора к раме выключателя; 24 - тяга крепления пружины; 25 - основание выключателя; 26 - механизм привода выключателя; 27 - несущая панель выключателя.

5.2.1. На несущей панели выключателя 27 устанавливаются: механизм привода выключателя 26, опорные изоляторы 6 и 22, синхронизирующий вал выключателя 3 с установленными на нем рычагами 2 и 4.

Управление выключателем осуществляется встроенным пружинным или электромагнитным приводом 26.

Вывод неподвижного контакта ВДК соединен с помощью болтового соединения к нижнему выводу полюса 19 выключателя, который крепится посредством опорного изолятора 22 к несущей панели выключателя 27.

С помощью гибкого токоподвода 12 вывод подвижного контакта ВДК 11 соединен с нижним выводом полюса выключателя 14. Подвижный контакт ВДК 11 через изоляционную тягу 7 и рычаг 4 связан с синхронизирующим валом привода выключателя 3.

На изоляционной тяге 7 подвижного контакта ВДК установлена пружина поджатия контактов 5.

5.3. Работа выключателя

5.3.1. Включение выключателя (пружинный привод).

В исходном положении контакты ВДК разомкнуты, двигатель для завода пружин взвел пружины включения, выключатель удерживается блоком защелок в отключенном положении.

Оперативное включение производится подачей напряжения на электромагнит включения, блок защелок освобождает вал привода. За счет энергии, запасенной пружинами включения, вал привода поворачивается, воздействуя посредством изоляционных тяг на подвижный контакт ВДК, контакты замыкаются, и создается усилие поджатия контактов ВДК. Одновременно при повороте вала привода производится взвод отключающей пружины и переключение блок-контактов.

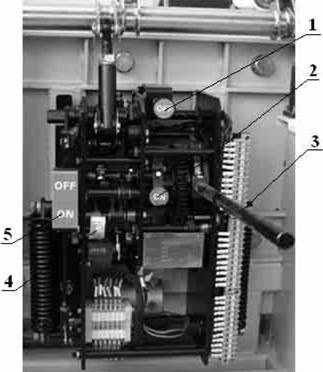

Рис.4. Неоперативное включение выключателя.

Неоперативное включение выключателя

С помощью рукоятки ручного взвода (позиция 3, рис.4) взвести пружины включения (шесть перемещений рукоятки ручного взвода пружин до характерного щелчка). Указатель состояния пружины 4 перейдет в состояние «заведена». Привод выключателя готов к операции «включения». Нажать на кнопку ручного включения 2 выключателя, при этом указатель положения выключателя 5 из положения «ОЕБ» перейдет в положение «ON», а указатель состояния пружин включения 4 выключателя из состояния «заведена» перейдет в состояние «не заведена».

Отключение выключателя.

В исходном положении контакты ВДК замкнуты, выключатель удерживается во включенном положении системой рычагов блока защелок.

При подаче оперативного напряжения на электромагнит отключения или при подаче аварийного сигнала на один из расцепителей максимального тока, или при снятии напряжения с расцепителя минимального напряжения, шток электромагнита воздействует на блок защелок. Блок защелок освобождает вал привода. За счет энергии запасенной отключающей пружиной 1 (рис. 3) вал привода выключателя 15 возвращается в исходное положение. Происходит отключение выключателя. Указатель состояния пружин 4 (рис.4) «незаведена». Двигатель для завода пружин включения заводит пружины, указатель состояния пружин 4 переходит в состояние «заведена». Механизм привода выключателя готов к включению.

Внимание! Оперативное включение выключателя осуществляется только дистанционно, оперативное и неоперативное отключение - дистанционно и вручную.

Отключение - включение - отключение выключателя.

Порядок действий для ручного оперирования выключателем.

Исходное положение выключателя «включен». С помощью рукоятки ручного взвода 3 взводится пружина включения. Затем производится операция отключения. Указатель состояния пружин 4 «заведена», следовательно выключатель готов к операции включения. Производится операция включения, пружина включения разряжается, но взводится пружина отключения, указатель состояния пружины включения 4 «незаведена». Затем производится операция отключения. Указатель состояния пружины включения 4 «незаведена».

"
