4. СОСТАВ ВЫКЛЮЧАТЕЛЯ

4.1 Выключатель состоит из трех полюсов, установленных с помощью опорных изоляторов на корпусе выключателя.

4.2. В зависимости от типов исполнения выключатель поставляется в стационарном исполнении, выдвижном в составе кассеты и на выкатной тележке. Общий вид вакуумного выключателя серии ВВД28 стационарного исполнения показан на рисунке 1 и 2.

Внешний вид выключателя вакуумного серии ВВД28

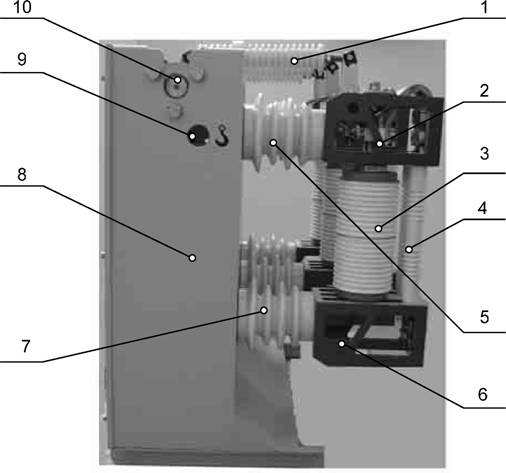

Рис.1. Внешний вид выключателя вакуумного серии ВВД28 стационарного исполнения.

1 - тяга изоляционная; 2- верхний вывод выключателя; 3 - вакуумная дугогасительная камера; 4 - опорный изолятор ВДК; 5 - верхний опорный изолятор; 6 - нижний вывод выключателя; 7 - нижний опорный изолятор; 8 - корпус выключателя; 9 - грузоподъемные отверстия; 10 - синхронизирующий вал привода выключателя.

Внешний вид выключателя вакуумного серии ВВД28 стационарного исполнения

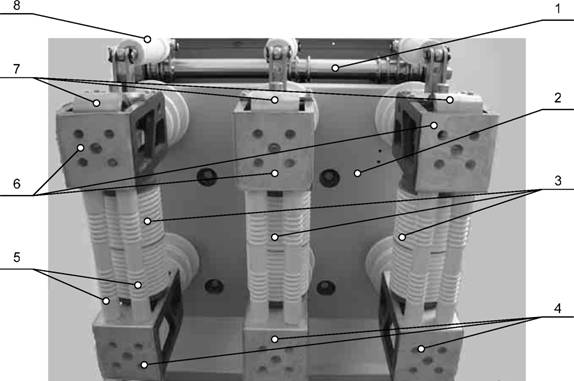

Рис.2. Внешний вид выключателя вакуумного серии ВВД28 стационарного исполнения. 1 - синхронизирующий вал привода; 2- корпус выключателя; 3 - вакуумные дугогасительные камеры; 4 - нижний вывод выключателя; 5 - опорные изоляторы ВДК; 6 - верхние вывода выключателя; 7 - гибкая связь; 8 - изоляционная тяга.

"
