19. ПРИЛОЖЕНИЕ А

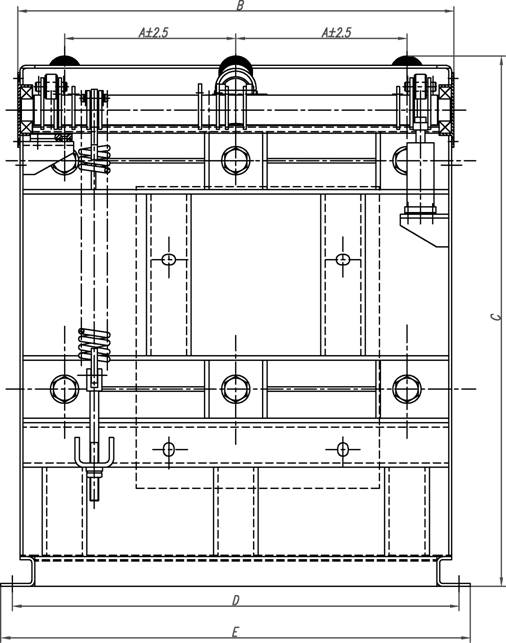

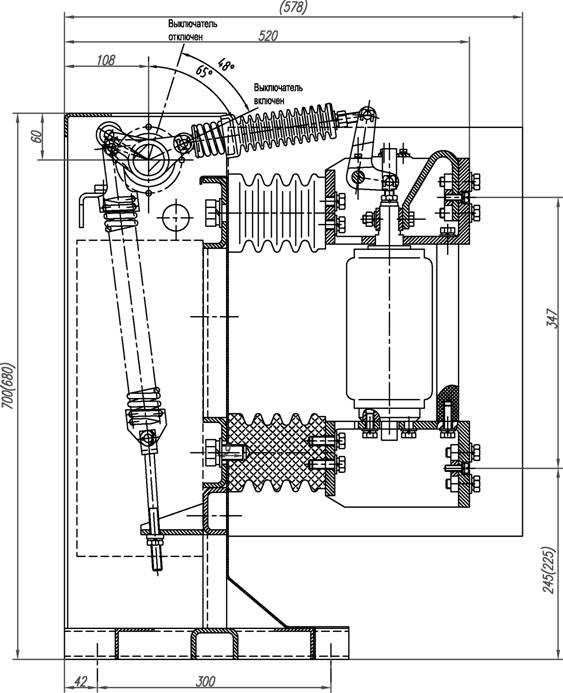

Габаритные и присоединительные размеры
Руководство по эксплуатации
ООО «Электроаппарат»
РЭ 3414-001-71148545-2007

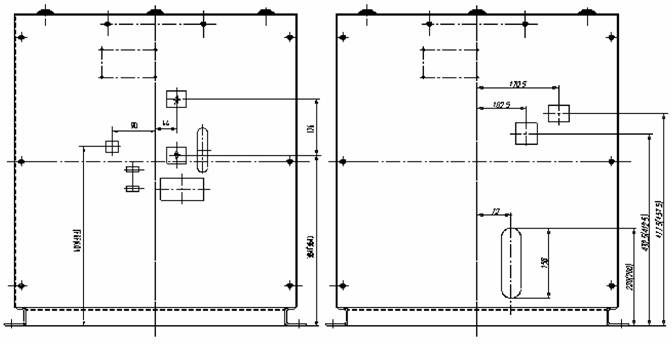

Размеры и расположение отверстий лицевой панели для пружинного привода (Для межфазного расстояния 210мм)
| Межфазное расстояние | Габаритные размеры | ||||
| А | В | С | D | E | |
| Межфазное расстояние 210 мм | 210 | 546 | 695 | 560 | 590 |
| Межфазное расстояние 230 мм | 230 | 586 | 715 | 600 | 630 |
| Межфазное расстояние 250 мм | 250 | 626 | 715 | 640 | 670 |
| Межфазное расстояние 275 мм | 275 | 700 | 780 | 700 | 730 |
Размеры и расположение отверстий лицевой панели для электромагнитного привода (Для межфазного расстояния 210мм)
20. ПРИЛОЖЕНИЕ Б Схемы принципиальные электрические

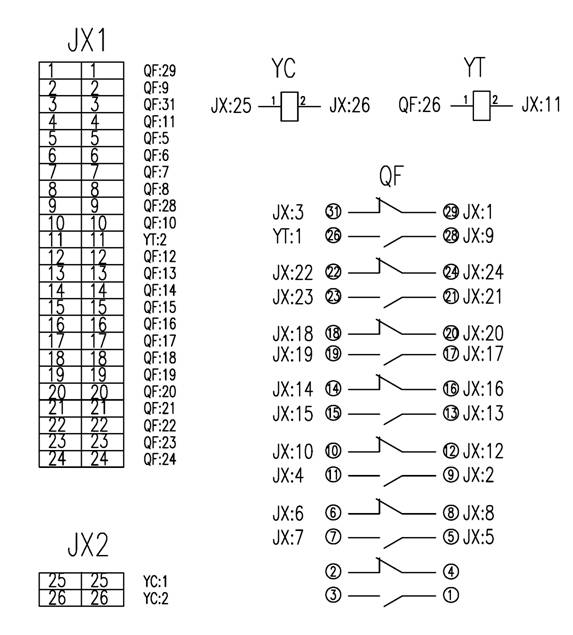

Схема принципиальная электрическая для пружинного привода.
JX - клеммные колодки; YC - катушка включения; YT - катушка отключения; QF -
вспомогательный выключатель.

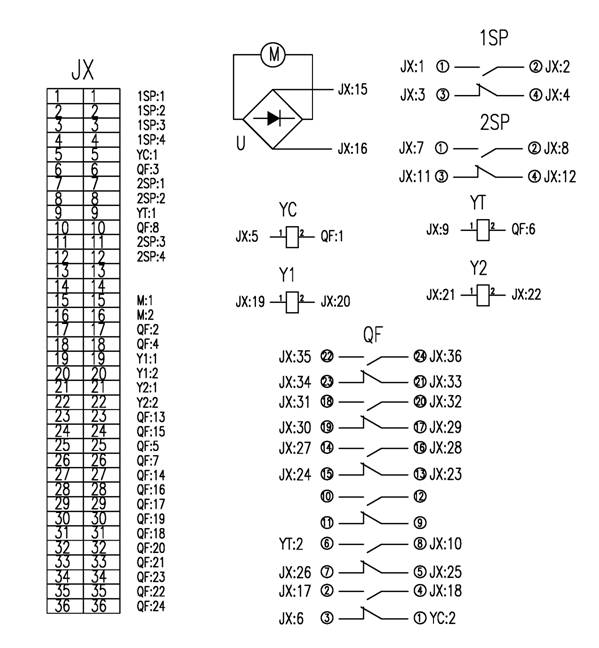

Схема принципиальная электрическая для пружинного привода.
JX - клеммные колодки; YC - катушка включения; YT - катушка отключения; QF - вспомогательный выключатель, М - электродвигатель; SP - концевой выключатель; Y1, Y2 - катушки перегрузки; U - коммутирующие элементы (при переменном напряжении).
"
