РАЗЪЕДИНИТЕЛИ СЕРИИ РГН НА НАПРЯЖЕНИЕ 220 кВ (однополюсная установка)

Руководство по эксплуатации

ИВЕЖ.674215.027-01 РЭ

Настоящее руководство по эксплуатации предназначено для ознакомления с конструкцией разъединителей серии РГН(П) на напряжение 220 кВ (в дальнейшем "разъединители"), изучения правил эксплуатации, отражения значений их основных параметров и характеристик, гарантий и сведений по их эксплуатации на весь период.

К работе с разъединителями допускаются лица, знакомые с их устройством, принципом действия и прошедшие соответствующий инструктаж по вопросам техники безопасности.

1 ОПИСАНИЕ И РАБОТА1.1 Назначение

1.1.1 Разъединители предназначены для включения и отключения обесточенных участков цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков при помощи стационарных заземлителей.

1.1.2 Разъединители изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1, при этом:

- высота над уровнем моря - не более 1000 м;

- верхнее рабочее значение температуры окружающего воздуха - плюс 40°С;

- нижнее рабочее значение температуры окружающего воздуха - минус 60°С;

- скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 20 мм.

1.1.3 Варианты исполнения разъединителей приведены в таблице 1.

Таблица 1

	Конструктивное исполнение
РГН-220/1000 УХЛ1 -220./1000 УХЛ1 РГНП-220/1000 УХЛ1 РГН-220/2000 УХЛ1 -220./2000 УХЛ1 РГНП-220/2000УХЛ1	Без заземлителей
РГН.1а-220/1000 УХЛ1 РГН.1a-220./1000 УХЛ1 РГНП.1 а-220/1000 УХЛ1 РГН.1а-220/2000 УХЛ1 РГН.1a-220.2/2000 УХЛ1 РГНП.1 а-220/2000 УХЛ1	С одним заземлителем со стороны ножа контактного с ламелями (ведущей колонки)
РГН.16-220/1000 УХЛ1 .16-220./1000 УХЛ1 РГНП.16-220/1000 УХЛ1 РГН. 16-220/2000 УХЛ1 .16-220./2000 УХЛ1 РГНП.16-220/2000 УХЛ1	С одним заземлителем со стороны ножа контактного с «кулачком» (ведомой колонки)
РГН.2-220/1000 УХЛ1 .2-220./1000 УХЛ1 РГНП.2-220/1000 УХЛ1 РГН.2-220/2000 УХЛ1 .2-220./2000 УХЛ1 РГНП.2-220/2000 УХЛ1	С двумя заземлителями

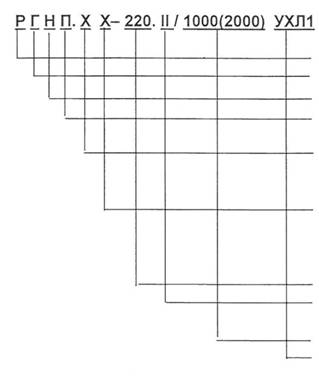

Условное обозначение разъединителей:

разъединитель

горизонтально-поворотного типа уровень изоляции по ГОСТ 1516.3 полимерная изоляция соответствующая IV СЗА по ГОСТ 28856 количество заземлителей на полюс (в исполнении без заземлителей индекс отсутствует)

расположение заземлителей относительно ведущей и ведомой колонок (а - со стороны ведущей колонки, б - со стороны ведомой колонки номинальное напряжение, кВ степень загрязнения по ГОСТ 9920 (в исполнении I индекс отсутствует) номинальный ток, А климатическое исполнение и категория размещения по ГОСТ 15150

1.2 Основные технические параметры.

1.2.1 Основные технические параметры разъединителей приведены в таблице 2.

Таблица 2

Наименование параметра	Норма для типоисполнения
Наименование параметра	РГН-220/1000 УХЛ1 РГН-220.11/1000 УХЛ1 РГНП-220/1000 УХЛ1	РГН-220/2000 УХЛ1 РГН-220./2000 УХЛ1 РГНП-220/2000 УХЛ1
1	2	3
Номинальное напряжение, кВ	220
Наибольшее рабочее напряжение, кВ	252
Номинальный ток, А	1000	2000
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА	31,5	40
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА	80	100
Время протекания номинального кратковременного выдерживаемого тока, с: для главных ножей для заземлителей	3 1
Номинальная частота, Гц	50
1	2	3
Испытательное одноминутное переменное напряжение в сухом состоянии и под дождем, кВ:
- относительно земли и между полюсами;	395
- между разомкнутыми контактами одного и того же полюса	460
Испытательное напряжение грозового импульса 1,2/50 мкс, кВ:
- относительно земли и между полюсами;	900
- между разомкнутыми контактами разъединителей	1100
Допустимая механическая нагрузка на выводы, Н	1000	1200
Сопротивление постоянному току главного токоведущего контура, Ом: не более	165x10-6	129x10-6

1.2.2 Минимальная длина пути утечки внешней изоляции разъединителей для степени загрязнения изоляции:

I - 3800 мм;

II - 5700 мм;

для полимерной изоляции - 5700мм.

1.2.3 Установочные и присоединительные размеры разъединителей должны соответствовать указанным на рисунках приложения А.1, А.2.

Габаритные размеры разъединителей должны быть не более указанных на тех же рисунках.

1.2.4 Управление главными ножами и заземлителями разъединителей осуществляется двигательными приводами типа ПД-14 УХЛ1 или ручными типа ПРГ6 УХЛ1.

1.2.5 Поставляемые заводом разъединители постоянно совершенствуются и улучшаются, поэтому возможны незначительные расхождения по отношению к настоящему руководству.
