1.3 Состав изделия

1.3.1 Разъединители изготавливаются в однополюсном исполнении.

1.3.2 Комплектность поставки разъединителей приведена:

- для установки с изоляцией I на номинальный ток 1000 А в таблице 3;

- для установки с изоляцией II на номинальный ток 1000 А в таблице 4;

- для установки с изоляцией I на номинальный ток 2000 А в таблице 5;

- для установки с изоляцией II на номинальный ток 2000 А в таблице 6;

- для установки с полимерной изоляцией на номинальный ток 1000 А в таблице 7;

- для установки с полимерной изоляцией на номинальный ток 2000 А в таблице 8.

1.3.3 Разъединители разобраны до укрупненных сборочных единиц и упакованы с приводами в четыре грузовых места.

1.3.4 К комплекту прилагается эксплуатационная документация в количестве:

- паспорт - один на каждый разъединитель;

- руководство по эксплуатации (РЭ) - одно на три полюса.

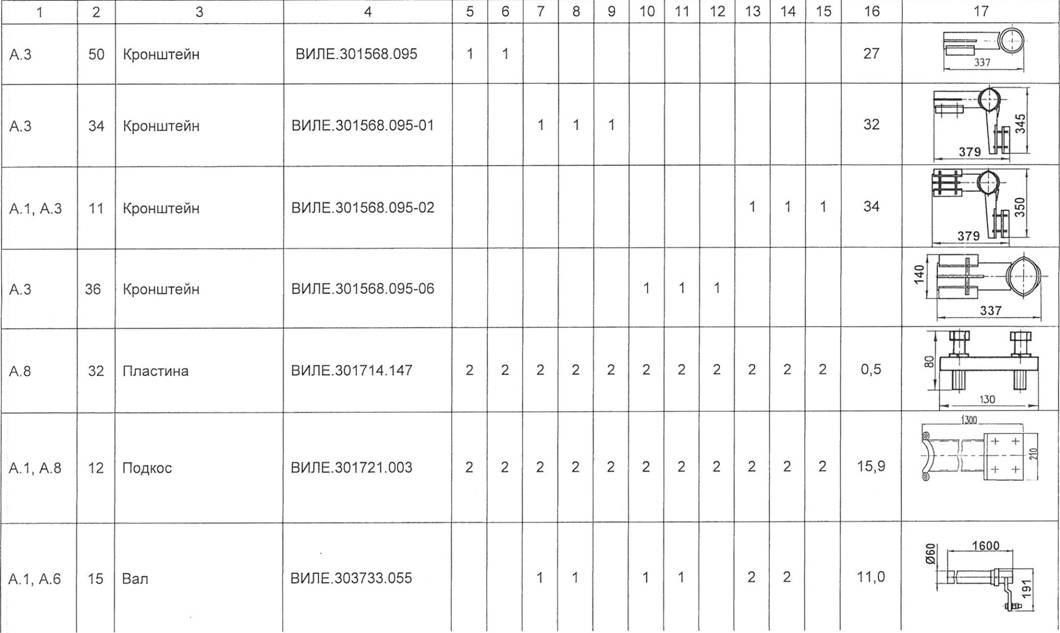

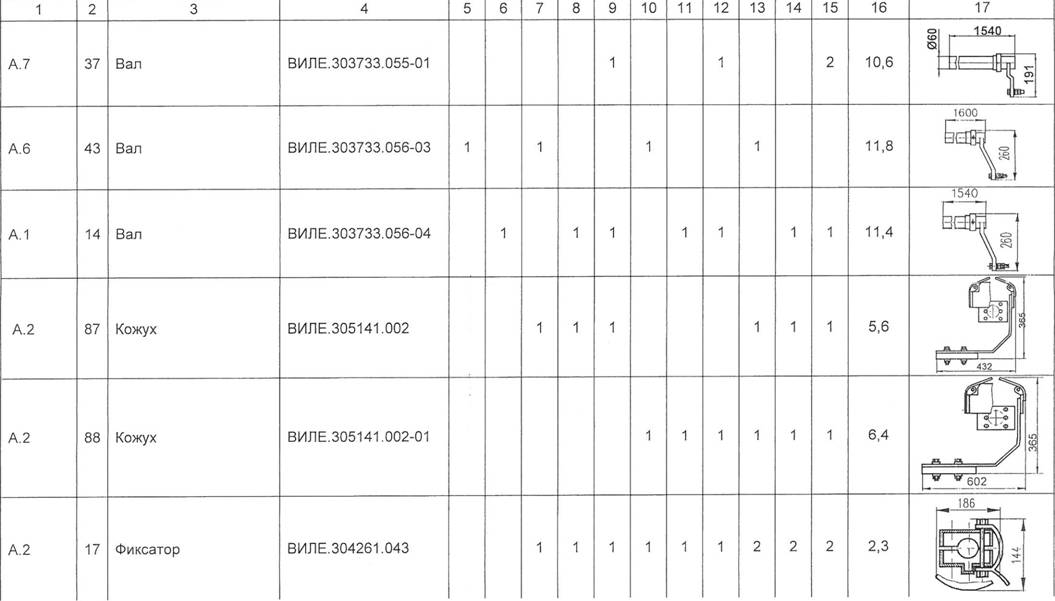

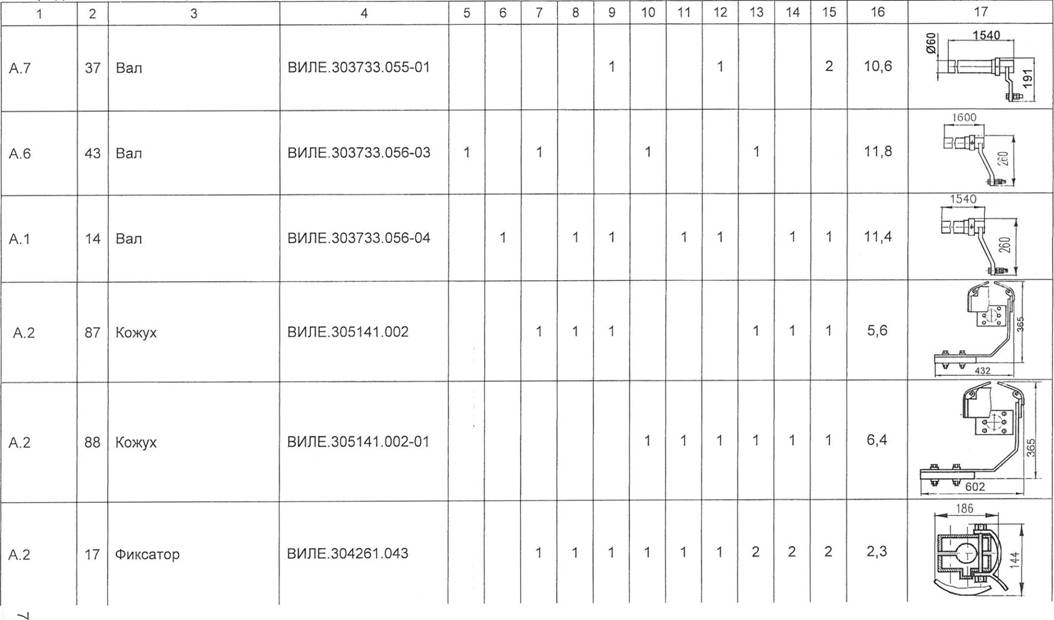

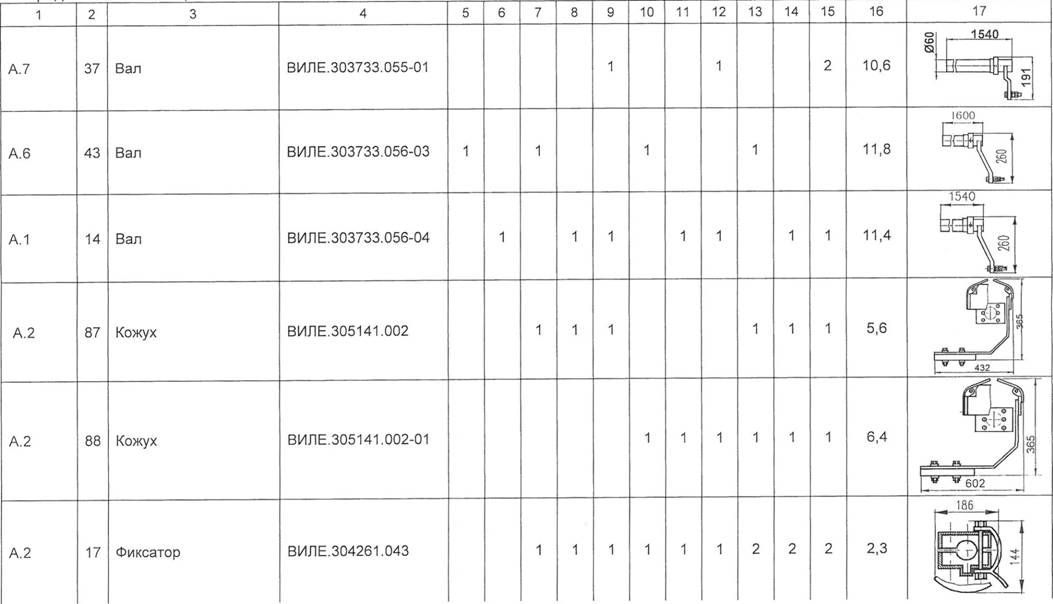

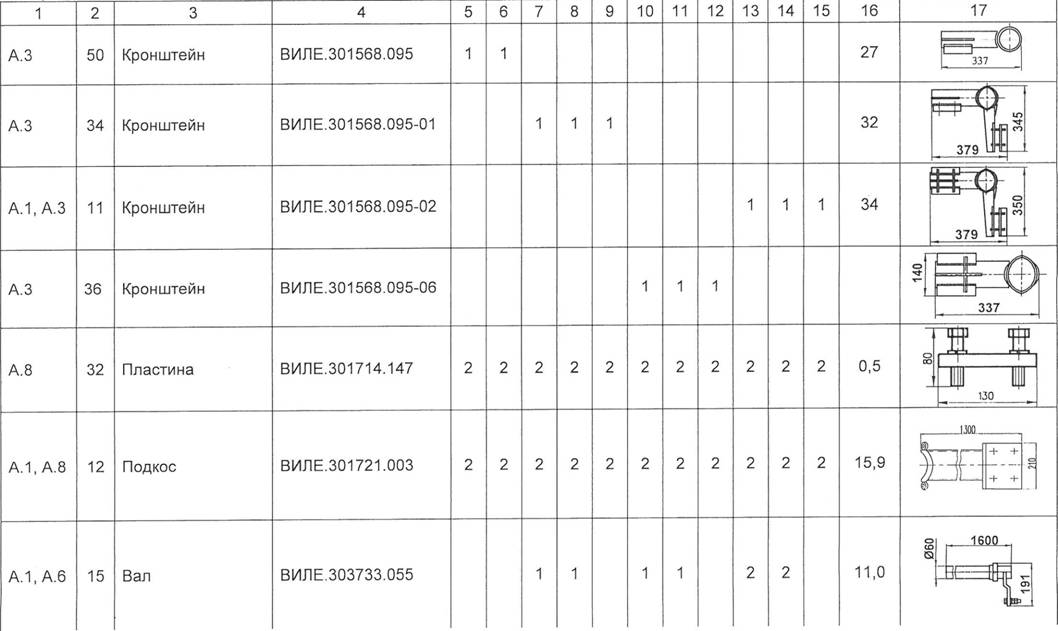

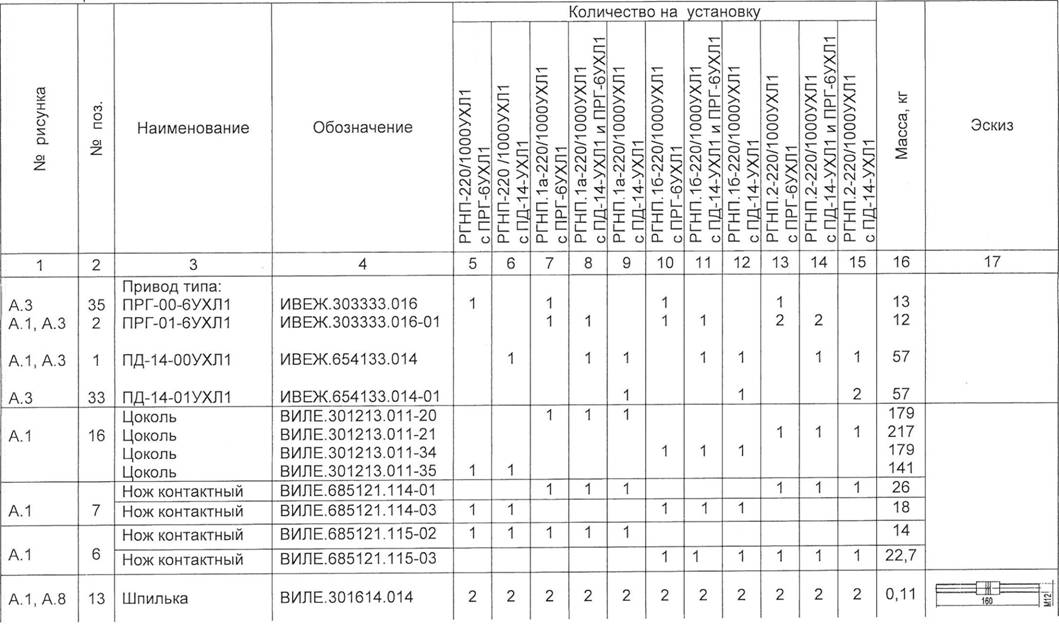

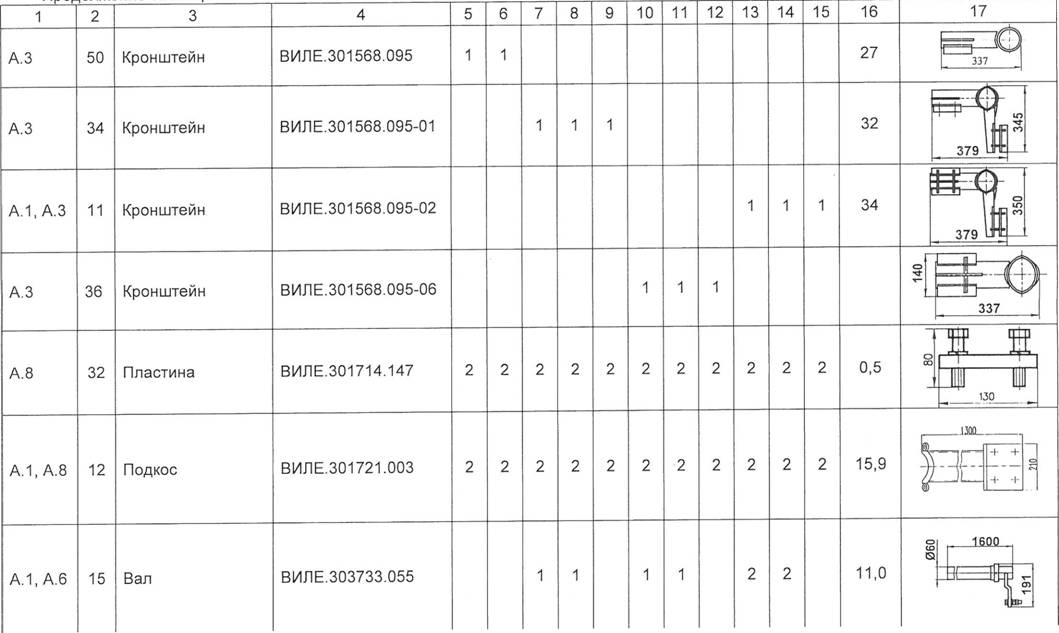

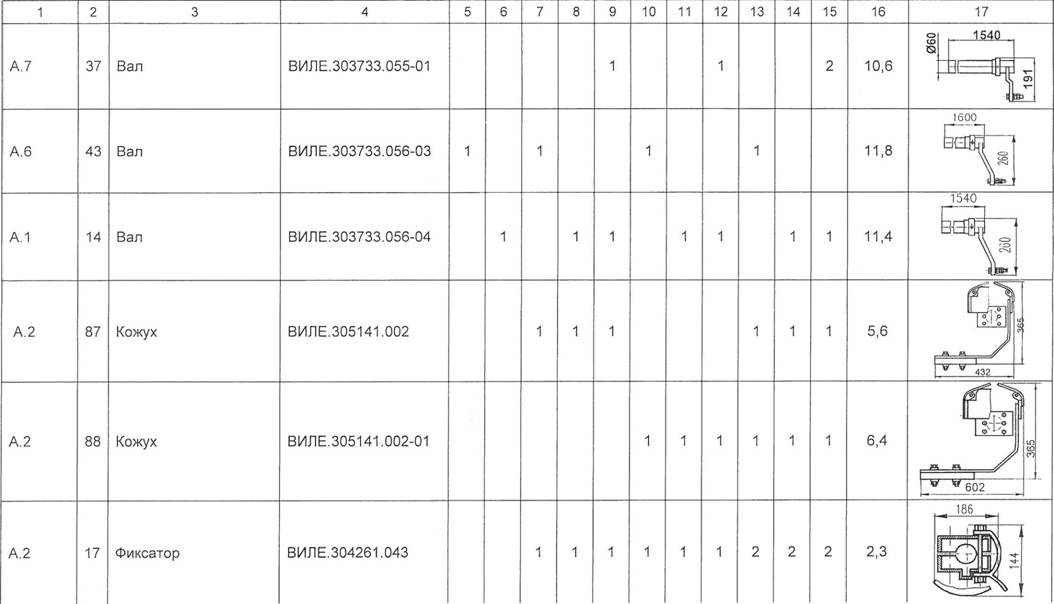

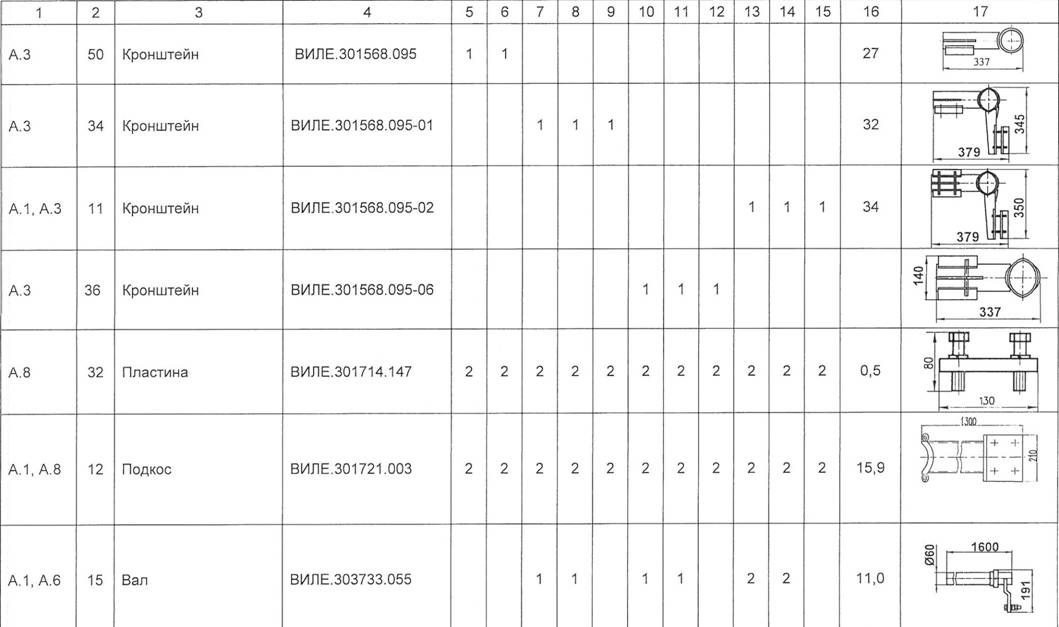

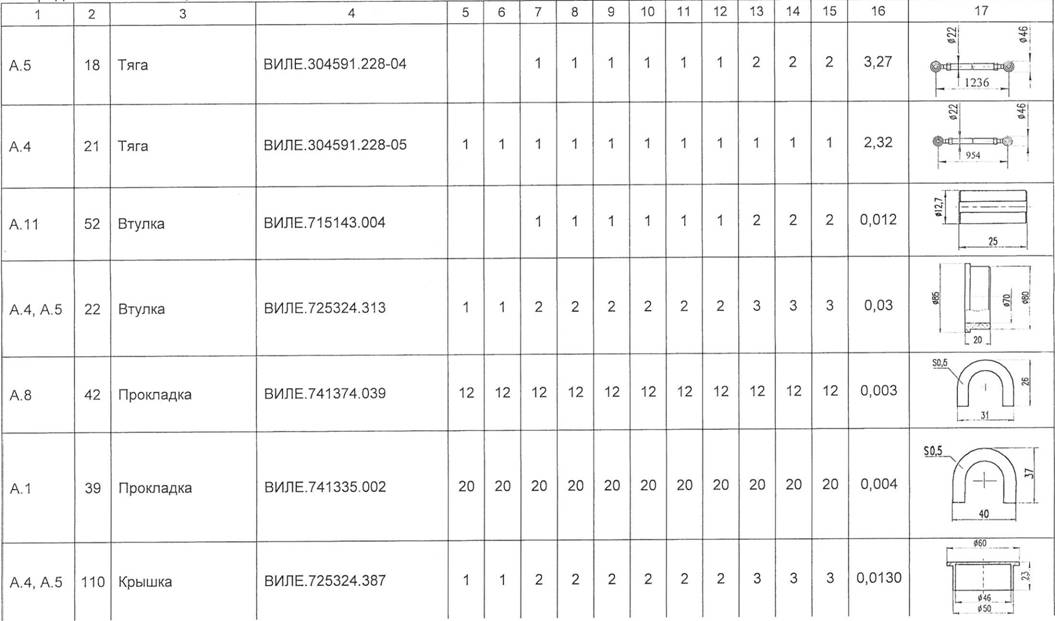

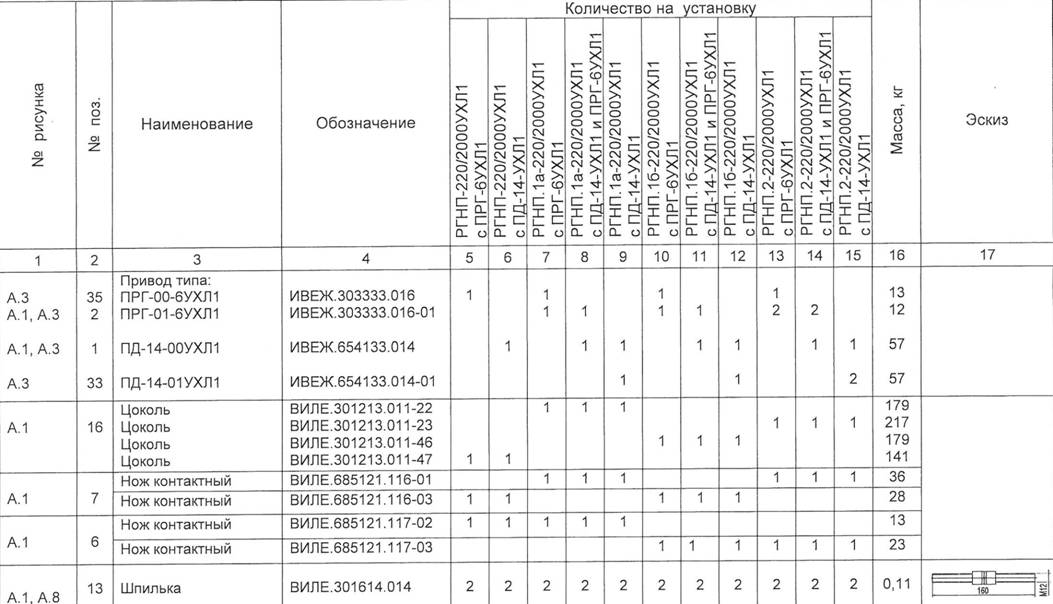

Таблица 3

Комплектность поставки разъединителей с изоляцией I на номинальный ток 1000 А

ИВЕЖ.674215.027-01РЭ

Комплектность поставки разъединителей с изоляцией I на номинальный ток 1000 А 2

ИВЕЖ. 674215.027-01 РЭ

Комплектность поставки разъединителей с изоляцией I на номинальный ток 1000 А 3

ИВЕЖ.674215.027-01 РЭ

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.5 18 Тяга ВИЛЕ.304591.228-04 1 1 1 1 1 1 2 2 2 3,27
А.4 21 Тяга ВИЛЕ.304591.228-05 1 1 1 1 1 1 1 1 1 1 1 2,32
А.11 52 Втулка ВИЛЕ.715143.004 1 1 1 1 1 1 2 2 2 0,012
А.4, А.5 22 Втулка ВИЛЕ.725324.313 1 1 2 2 2 2 2 2 3 3 3 0,03 Втулка
А.8 42 Прокладка ВИЛ Е.741374.039 12 12 12 12 12 12 12 12 12 12 12 0,003
А.1 39 Прокладка ВИЛЕ.741335.002 20 20 20 20 20 20 20 20 20 20 20 0,004 Прокладка
А.4, А.5 110 Крышка ВИЛЕ.725324.387 1 1 2 2 2 2 2 2 3 3 3 0,0130 Крышка

ИВЕЖ.674215.027-01 РЭ

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.22 111 Втулка ВИЛЕ.713543.003 1 1 1 1 1 1 1 1 1 1 1 0,03
Болты ГОСТ7798-70
А.16 А.17 79 М16-

6дхЗО.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,067
А.9 66 М16-

6дх60.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,123
А.9 67 Гайка М16-6Е.5. ТД.Ц25фос ГОСТ 5915-70 16 16 16 16 16 16 16 16 16 16 16 0,038
А.9,

А.16Д17,

68 Шайба 16.65Г.0115 ГОСТ 6402-70 24 24 24 24 24 24 24 24 24 24 24 0,006
А.9,

А.16А.17

69 Шайба А16х1.02. ТД.Ц25фос ГОСТ 11371-78 24 24 24 24 24 24 24 24 24 24 24 0,004
Изолятор
А.9 С6-950 I -М УХЛ1 (В) 2 2 2 2 2 2 2 2 2 2 2 54
С6-950 I -М УХЛ1 (Н) 2 2 2 2 2 2 2 2 2 2 2 76

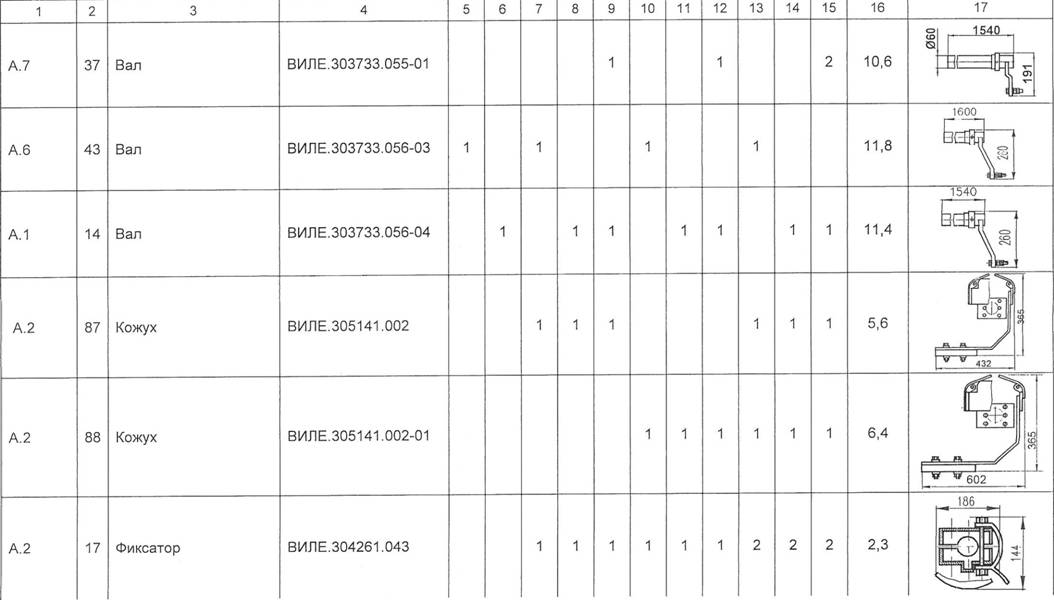

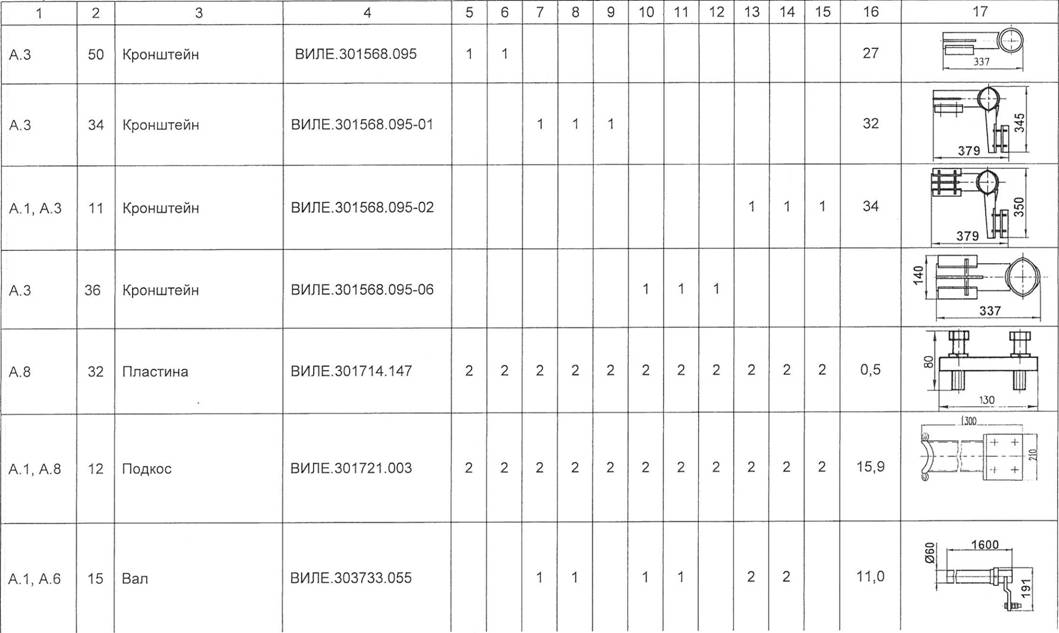

Таблица 4

№ рис-

унка

№ 103. Наиме-

нование

Обозна-

чение

Количество на установку Мас-

са, кг

Эскиз
РГН-220.П /1000 УХЛ1 с ПРГ-6УХЛ1 ΡΓΗ-220.ΙΙ /1000 УХЛ1 с ПД-14-УХЛ1 РГН. 1 а-220.11 /1000 УХЛ1 с ПРГ-6УХЛ1 РГН. 1 а-220.11 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН. 1 а-220.11 /1000 УХЛ1 с ПД-14-УХЛ1 РГН.16-220.11 /1000 УХЛ1 с ПРГ-6УХЛ1 РГН.16-220.11 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН. 16-220.11 /1000 УХЛ1 с ПД-14-УХЛ1 РГН.2-220.11 /1000 УХЛ1 с ПРГ-6УХЛ1 РГН.2-220.11 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН.2-220.11 /1000 УХЛ1 с ПД-14-УХЛ1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Привод типа:
А.З 35 ПРГ-00- 6УХЛ1 ИВЕЖ. 303333.016 1 1 1 1 13
А.1, А.З 2 ПРГ-01- 6УХЛ1 ИВЕЖ. 303333.016-01 1 1 1 1 2 2 12
А.1, А.З 1 ПД-14- ООУХЛ1 ИВЕЖ. 654133.014 1 1 1 1 1 1 1 57
А.З 33 ПД-14- 01УХЛ1 ИВЕЖ. 654133.014-01 1 1 2 57
А.1 16 Цоколь ВИЛЕ. 301213.011-14 1 1 1 179
Цоколь ВИЛЕ. 301213.011-15 1 1 1 217
Цоколь ВИЛЕ. 301213.011-29 1 1 1 179
Цоколь ВИЛЕ. 301213.011-31 1 1 141
А.1 Нож контактный ВИЛЕ. 685121.114-01 1 1 1 1 1 1 26
7 Нож контактный ВИЛЕ. 685121.114-03 1 1 1 1 1 18
А.1 Нож контактный ВИЛЕ. 685121.115-02 1 1 1 1 1 14
6 Нож контактный ВИЛЕ. 685121.115-03 1 1 1 1 1 1 22,7
А.1, А.8 13 Шпилька ВИЛЕ. 301614.014 2 2 2 2 2 2 2 2 2 2 2 0,11

Комплектность поставки разъединителей с изоляцией II на номинальный ток 1000

Комплектность поставки разъединителей с изоляцией II на номинальный ток 1000 2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.5 18 Тяга ВИЛЕ. 304591.228-04 1 1 1 1 1 1 2 2 2 3,27
А.4 21 Тяга ВИЛЕ.304591.228-05 1 1 1 1 1 1 1 1 1 1 1 2,32 Тяга
А.11 52 Втулка ВИЛЕ.715143.004 1 1 1 1 1 1 2 2 2 0,012 Втулка
А.4, А.5 22 Втулка ВИЛЕ.725324.313 1 1 2 2 2 2 2 2 3 3 3 0,03
А.8 42 Прокладка ВИЛЕ.741374.039 12 12 12 12 12 12 12 12 12 12 12 0,003
А.1 39 Прокладка ВИЛЕ.741335.002 20 20 20 20 20 20 20 20 20 20 20 0,004
А.4, А.5 110 Крышка ВИЛЕ.725324.387 1 1 2 2 2 2 2 2 3 3 3 0,0130

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.22 111 Втулка ВИЛЕ.713543.003 1 1 1 1 1 1 1 1 1 1 1 0,03
Болты ГОСТ7798-70
А.16Д17 79 М16-

6дх30.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,067
А. 10 66 М16-

6дх60.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,123
А. 10 67 Гайка М16-6Е.5. ТД.Ц25 фос ГОСТ 5915-70 16 16 16 16 16 16 16 16 16 16 16 0,038
А.10, А.16, А17 68 Шайба 16.65Г.0115 ГОСТ 6402-70 24 24 24 24 24 24 24 24 24 24 24 0,006
А.10, А.16, А.17 69 Шайба А16х1.02. ТД.Ц25 фос ГОСТ 11371-78 24 24 24 24 24 24 24 24 24 24 24 0,004
Изолятор
А. 10 С6-950 II-M УХЛ1 (В) 2 2 2 2 2 2 2 2 2 2 2 60
С6-950 II-M УХЛ1 (Н) 2 2 2 2 2 2 2 2 2 2 2 84

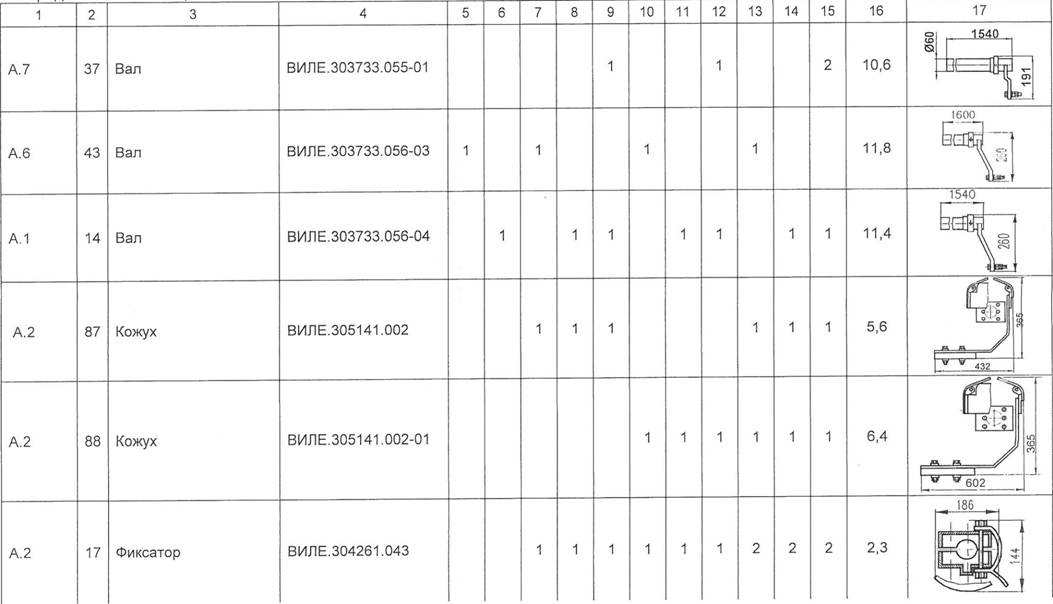

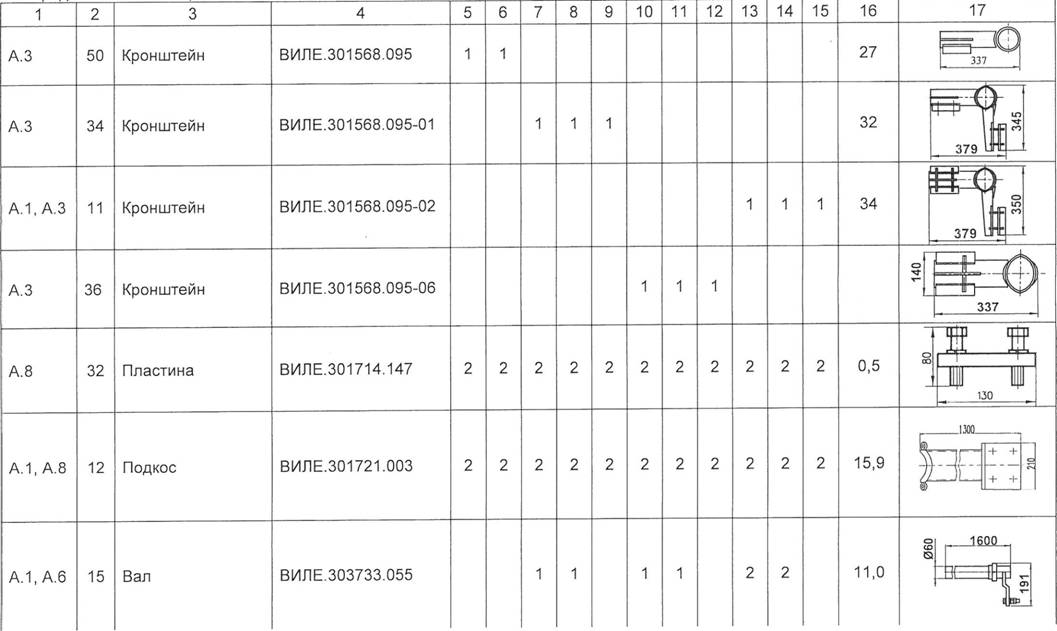

Таблица 5

№ рисунка № 103. Наименование Обозначение Количество на установку Масса, кг Эскиз
РГН-220 /2000 УХЛ1 с ПРГ-6УХЛ1 РГН-220 /2000 УХЛ1 с ПД-14-УХЛ1 РГН.1а-220 /2000 УХЛ1 с ПРГ-6УХЛ1 РГН.1а-220 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН. 1 а-220 /2000 УХЛ 1 с ПД-14-УХЛ1 РГН.16-220 /2000 УХЛ1 с ПРГ-6УХЛ1 РГН.16-220 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН.16-220 /2000 УХЛ1 с ПД-14-УХЛ1 РГН.2-220 /2000 УХЛ1 с ПРГ-6УХЛ1 РГН.2-220 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН.2-220 /2000 УХЛ1 с ПД-14-УХЛ1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Привод типа:
А.3 35 ПРГ-00-6УХЛ1 ИВЕЖ. 303333.016 1 1 1 1 13
А.1, А.3 2 ПРГ-01-6УХЛ1 ИВЕЖ. 3033333.016-01 1 1 1 1 2 2 12
А.1, А.3 1 ПД-14-00УХЛ1 ИВЕЖ. 654133.014 1 1 1 1 1 1 1 57
А.3 33 ПД-14-01УХЛ1 ИВЕЖ. 654133.014-01 1 1 2 57
А.1 16 Цоколь ВИЛЕ. 301213.011-08 1 1 1 179
Цоколь ВИЛЕ. 301213.011-09 1 1 1 217
Цоколь ВИЛЕ. 301213.011-40 1 1 1 179
Цоколь ВИЛЕ. 301213.011-42 1 1 141
А.1 7 Нож контактный ВИЛЕ. 685121.116-01 1 1 1 1 1 1 36
Нож контактный ВИЛЕ. 685121.116-03 1 1 1 1 1 28
А.1 6 Нож контактный ВИЛЕ. 685121.117-02 1 1 1 1 1 13
Нож контактный ВИЛЕ. 685121.117-03 1 1 1 1 1 1 23
А.1, А.8 13 Шпилька ВИЛЕ. 301614.014 2 2 2 2 2 2 2 2 2 2 2 0,11

Комплектность поставки разъединителей с изоляцией II на номинальный ток 1000 3

Комплектность поставки разъединителей с изоляцией II на номинальный ток 1000 4

Продолжение таблицы 5

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.5 18 Тяга ВИЛЕ. 304591.228-04 1 1 1 1 1 1 2 2 2 3,27
А.4 21 Тяга ВИЛЕ. 304591.228-05 1 1 1 1 1 1 1 1 1 1 1 2,32
А. 12 52 Втулка ВИЛЕ.715143.004 1 1 1 1 1 1 2 2 2 0,012
А.4, А.5 22 Втулка ВИЛЕ. 725324.313 1 1 2 2 2 2 2 2 3 3 3 0,03
А.8 42 Прокладка ВИЛЕ.741374.039 12 12 12 12 12 12 12 12 12 12 12 0,003
А.1 39 Прокладка ВИЛЕ.741335.002 20 20 20 20 20 20 20 20 20 20 20 0,004
А.4, А.5 110 Крышка ВИЛЕ.725324.387 1 1 2 2 2 2 2 2 3 3 3 0,0130

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.22 111 Втулка ВИЛЕ. 713543.003 1 1 1 1 1 1 1 1 1 1 1 0,03
Болты ГОСТ7798-70
А.18,А.19 79 М16-

6дх30.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,067
А.9 66 М16-

6дх60.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,123
А.9 67 Гайка М16-6Е.5. ТД.Ц25 фос ГОСТ 5915-70 16 16 16 16 16 16 16 16 16 16 16 0,038
А.9,

А.18.А.19

68 Шайба 16.65Г.0115 ГОСТ 6402-70 24 24 24 24 24 24 24 24 24 24 24 0,006
А.9,

А.18.А.19

69 Шайба А16х1.02. ТД.Ц25фос ГОСТ 11371-78 24 24 24 24 24 24 24 24 24 24 24 0,004
Изолятор
А.9 С6-950 I -М УХЛ1 (В) 2 2 2 2 2 2 2 2 2 2 2 54
С6-950 I -М УХЛ1 (Н) 2 2 2 2 2 2 2 2 2 2 2 76

Таблица 6

№ рис-

унка

№ 103. Наиме-

нование

Обозн-

ачение

Количество на установку Масса, кг Эскиз
РГН-220.11 /2000 УХЛ1 с ПРГ-6УХЛ1 ΡΓΗ-220.ΙΙ /2000 УХЛ1 с ПД-14-УХЛ1 РГН. 1 а-220.11 /2000 УХЛ1 с ПРГ-6УХЛ1 РГН. 1 а-220.11 /2000 УХЛ1 с ПЛ-14-УХЛ1 и ПРГ-6УХЛ1 РГН. 1 а-220. И /2000 УХЛ1 с ПД-14-УХЛ1 РГН. 16-220.П /2000 УХЛ1 с ПРГ-6УХЛ1 РГН. 16-220. И /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН. 16-220. П /2000 УХЛ1 с ПД-14-УХЛ1 РГН.2-220. П /2000 УХЛ1 с ПРГ-6УХЛ1 РГН .2-220.11 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 РГН.2-220. И /2000 УХЛ1 с ПД-14-УХЛ1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Привод типа:
А.3 35 ПР Г-00-6 УХЛ1 ИВЕЖ. 303333.016 1 1 1 1 13
А.1, А.3 2 ПРГ-01-6УХЛ1 ИВЕЖ. 303333.016-01 1 1 1 1 2 2 12
А.1, А.3 1 ПД-14-00УХЛ1 ИВЕЖ. 654133.014 1 1 1 1 1 1 1 57
А.3 33 ПД-14-01УХЛ1 ИВЕЖ. 654133.014-01 1 1 2 57
А.1 Цоколь ВИЛЕ. 301213.011-10 1 1 1 179
16 Цоколь ВИЛЕ. 301213.011-11 1 1 1 217
Цоколь ВИЛЕ. 301213.011-41 1 1 1 179
Цоколь ВИЛЕ. 301213.011-43 1 1 141
А.1 Нож контактный ВИЛЕ. 685121.116-01 1 1 1 1 1 1 36
7 Нож контактный ВИЛЕ. 685121.116-03 1 1 1 1 1 28
А.1 Нож контактный ВИЛЕ. 685121.117-02 1 1 1 1 1 . 13
6 Нож контактный ВИЛЕ. 685121.117-03 1 1 1 1 1 1 23
А.1, А.8 13 Шпилька ВИЛЕ. 301614.014 2 2 2 2 2 2 2 2 2 2 2 0,11

Комплектность поставки разъединителей с изоляцией II на номинальный ток 2000 А

Комплектность поставки разъединителей с изоляцией II на номинальный ток 2000 А 2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.5 18 Тяга ВИЛЕ.304591.228-04 1 1 1 1 1 1 2 2 2 3,27
А.4 21 Тяга ВИЛ Е.304591.228-05 1 1 1 1 1 1 1 1 1 1 1 2,32
А.12 52 Втулка ВИЛЕ. 715143.004 1 1 1 1 1 1 2 2 2 0,012
А.4, А.5 22 Втулка ВИЛЕ.725324.313 1 1 2 2 2 2 2 2 3 3 3 0,03
А.8 42 Прокладка ВИЛЕ.741374.039 12 12 12 12 12 12 12 12 12 12 12 0,003
А.1 39 Прокладка ВИЛЕ.741335.002 20 20 20 20 20 20 20 20 20 20 20 0,004
А.4, А.5 110 Крышка ВИЛЕ.725324.387 1 1 2 2 2 2 2 2 3 3 3 0,0130

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.22 111 Втулка ВИЛЕ. 713543.003 1 1 1 1 1 1 1 1 1 1 1 0,03
Болты ГОСТ7798-70
А.18,А.19 79 М16-

6дх30.ТД.Ц25 фос

8 8 8 8 8 8 8 8 8 8 8 0,067
А.10 66 М16-

6дх60.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,123
А.10 67 Гайка М16-6Е.5. ТД.Ц25 фос ГОСТ 5915-70 16 16 16 16 16 16 16 16 16 16 16 0,038
А.10, А.18Д19 68 Шайба 16.65Г.0115 ГОСТ 6402-70 24 24 24 24 24 24 24 24 24 24 24 0,006
А. 10,

А.18, А. 1,

69 Шайба А16х1.02. ТД.Ц25 фос ГОСТ 11371-78 24 24 24 24 24 24 24 24 24 24 24 0,004
Изолятор
А. 10 С6-950 ΙΙ-Μ УХЛ1 (В) 2 2 2 2 2 2 2 2 2 2 2 60
С6-950 ΙΙ-Μ УХЛ1 (Н) 2 2 2 2 2 2 2 2 2 2 2 84

Таблица 7

Комплектность поставки разъединителей с полимерной изоляцией на номинальный ток 1000 А

Комплектность поставки разъединителей с полимерной изоляцией на номинальный ток 1000 А 2

Комплектность поставки разъединителей с полимерной изоляцией на номинальный ток 1000 А 3

Комплектность поставки разъединителей с полимерной изоляцией на номинальный ток 1000 А 4

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.22 111 Втулка ВИЛЕ. 713543.003 1 1 1 1 1 1 1 1 1 1 1 0,03
Болты ГОСТ7798-70
А.16А.17 79 М16-

6дх30.ТД.Ц25фос

8 8 8 8 8 8 8 8 8 8 8 0,067
А.16 А.17. 68 Шайба 16.65Г.0115 ГОСТ 6402-70 16 16 16 16 16 16 16 16 16 16 16 0,006
А.16,А.17. 69 Шайба А.16х1.02.ТД.Ц25 фос ГОСТ 11371-78 16 16 16 16 16 16 16 16 16 16 16 0,004
А.23 Изолятор

OCK-8-220/950-A-II-

УХП1

2 2 2 2 2 2 2 2 2 2 2 70

Таблица 8

Комплектность поставки разъединителей с полимерной изоляцией на номинальный ток 2000 А

Комплектность поставки разъединителей с полимерной изоляцией на номинальный ток 2000 А 2

Комплектность поставки разъединителей с полимерной изоляцией на номинальный ток 2000 А 4

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.5 18 Тяга ВИЛЕ.304591.228-04 1 1 1 1 1 1 2 2 2 3,27
А.4 21 Тяга ВИЛЕ.304591.228-05 1 1 1 1 1 1 1 1 1 1 1 2,32
А.12 52 Втулка ВИЛЕ.715143.004 1 1 1 1 1 1 2 2 2 0,012
А.4, А.5 22 Втулка ВИЛЕ.725324.313 1 1 2 2 2 2 2 2 3 3 3 0,03
А.8 42 Прокладка ВИЛЕ.741374.039 12 12 12 12 12 12 12 12 12 12 12 0,003
А. 1 39 Прокладка ВИЛЕ.741335.002 20 20 20 20 20 20 20 20 20 20 20 0,004
А.4, А.5 110 Крышка ВИЛЕ.725324.387 1 1 2 2 2 2 2 2 3 3 3 0,0130

Продолжение таблицы 8

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
А.22 111 Втулка ВИЛЕ.713543.003 1 1 1 1 1 1 1 1 1 1 1 0,03
Болты ГОСТ7798-70
А.18.А.19 79 М16-

6дх30.ТД.Ц25 фос

8 8 8 8 8 8 8 8 8 8 8 0,067
А.18.А.19 68 Шайба 16.65Г.0115 ГОСТ 6402-70 16 16 16 16 16 16 16 16 16 16 16 0,006
А.18,А.19 69 Шайба А16х1.02. ТД.Ц25фос ГОСТ 11371-78 16 16 16 16 16 16 16 16 16 16 16 0,004
А.23 Изолятор

OCK-8-220/950-A-II- УХЛ1

2 2 2 2 2 2 2 2 2 2 2 70
