РАЗЪЕДИНИТЕЛИ ТИПА РГН НА НАПРЯЖЕНИЕ 110 кВ
(Трехполюсная установка)
Руководство по эксплуатации
ИВЕЖ.674214.024-03 РЭ
Настоящее руководство по эксплуатации предназначено для ознакомления с конструкцией разъединителей серии РГ на напряжение 110 кВ (в дальнейшем "разъединители"), изучения правил эксплуатации, отражения значений их основных параметров и характеристик, гарантий и сведений по их эксплуатации на весь период.
К работе с разъединителями допускаются лица, знакомые с их устройством, принципом действия и прошедшие соответствующий инструктаж по вопросам техники безопасности.
ОПИСАНИЕ И РАБОТА 1.1 Назначение1.1.1 Разъединители предназначены для включения и отключения обесточенных участков цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков при помощи стационарных заземлителей.
1.1.2 Разъединители изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1, при этом:
- высота над уровнем моря - не более 1000 м;
- верхнее рабочее значение температуры окружающего воздуха - плюс 40СС;
- нижнее рабочее значение температуры окружающего воздуха - минус 60°С;
- скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 20 мм.
1.1.3 Варианты исполнения разъединителей приведены в таблице 1.
Таблица 1
| Обозначение варианта исполнения | Конструктивное исполнение |
|
РГН-110/1000 УХЛ1
РГН-110.II/1000 УХЛ1 РГН-110/2000 УХГ11 РГН-110.II/2000 УХЛ1 РГНП-110/1000 УХЛ1 РГНП-110/2000 УХЛ1 |
Без заземлителей |
| РГН.1 а-110/1000 УХЛ1 РГН.1a-110.II/1000 УХЛ1 РГН.1а-110/2000 УХЛ1 РГН.1a-110.II/2000 УХЛ1 РГНП.1а-110/1000 УХЛ1 РГНП.1а-110/2000 УХЛ1 | С одним заземлителем со стороны ножа контактного с ламелями (ведущей колонки) |
|
РГН.1б-110/1000 УХЛ1
РГН.1б-110.II/1000 УХЛ1 РГН.1б-110/2000 УХЛ1 РГН.1б-110.II/2000 УХЛ1 РГНП. 1б-110/1000 УХЛ1 РГНП. 1б-110/2000 УХЛ1 |
С одним заземлителем со стороны ножа контактного с «кулачком» (ведомой колонки) |
| РГН.2-110/1000 УХЛ1 РГН.2-110.II/1000 УХЛ 1 РГН.2-110/2000 УХЛ1 РГН.2-110.II/2000 УХЛ1 РГНП.2-110/1000 УХЛ 1 РГНП.2-110/2000 УХЛ1 | С двумя заземлителями |
Таблица 3
| Количество на трехполюсную установку | ||||||||||||||||
| № рисунка | № поз. |
Наиме-
нование |
Обоз-
начение |
РГН-110 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГН-110/ 1000 УХЛ1 с ПД-14-УХЛ1 | РГН.1а-110 / 1000 УХЛ1 с ПРГ-6УХЛ1 | РГН;1а-110 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГН. 1 а-110 /1000 УХЛ1 с ПД-14-УХЛ1 | РГН.16-110 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГН. 16-110 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГН. 16-110 /1000 УХЛ1 с ПД-14-УХЛ1 | РГН.2-110 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГН.2-110 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГН.2-110 /1000 УХЛ1 с ПД-14-УХЛ1 | Масса, кг | Эскиз |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| АД А.9 | 32 | Привод типа: ПРГ-00-6УХЛ1 | ИВЕЖ. 303333 .016 | 1 | 1 | 1 | 1 | 12,6 | ||||||||
| А.1, А.З, А.9 | 2 | ПРГ-01-6УХЛ1 | ИВЕЖ. ЗОЗЗЗЗ .016-01 | 1 | 1 | 1 | 1 | 2 | 2 | 12,3 | ||||||
| А.1, А.З | 1 | ПД-14-00УХЛ1 | ИВЕЖ. 654133 .017 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 57 | |||||
| А.З, А.8 | 33 | ПД-14-01УХЛ1 | ИВЕЖ. 654133 .017-01 | 1 | 1 | 2 | 57 | |||||||||
| А.2, А.6 | 17 | Разъединитель ведомый типа: РГН-110 /1000 УХЛ1 | ИВЕЖ. 674214 .024 | 2 | 2 | 166 | ||||||||||
| РГН.1а-110 /1000 УХЛ1 | -01 | 2 | 2 | 2 | 171 | |||||||||||
| РГН.2-110/.1000 УХЛ1 | -02 | 2 | 2 | 2 | 176 | |||||||||||
| РГН.16-110 /1000 УХЛ1 | -12 | 2 | 2 | 2 | 171 | |||||||||||
| 1 | 2 | 3 | 4 |
5 |
6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
|
А.2, А.4,
А.6 |
18 | Разъединитель ведущий типа: РГН-110/1000УХЛ1 РГН.1 а-110/1000УХЛ1 РГН.2-110/1000УХЛ1 РГН. 16-110/1000УХЛ1 | ИВЕЖ.674214.024-03 -04 -05 -13 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
169
183 198 183 |
|
| А.З, А.7 | 35 | Кронштейн | ВИЛЕ. 301568.095 | 1 | 1 | 27 |
|
|||||||||
| А.З, А.7 | 34 | Кронштейн | ВИЛЕ. 301568.095-01 | 1 | 1 | 1 | 32 |
|
||||||||
| А.1, А.З, А.7,А.8, А.9 | 11 | Кронштейн | ВИЛЕ. 301568.095-02 | 1 | 1 | 1 | 34 |
|
||||||||
| А.З,А.7 | 45 | Кронштейн | ВИЛЕ. 301568.095-06 | 1 | 1 | 1 | 29 |
|
||||||||
| А.1, А.7 | 13 | Шпилька | ВИЛЕ .301614.014 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,11 |
|
| А.7 | 50 | Пластина | ВИЛЕ. 301714.147 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,5 |
|
ИВЕЖ.6742Ί4 024-03 РЭ
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 1.7 . |

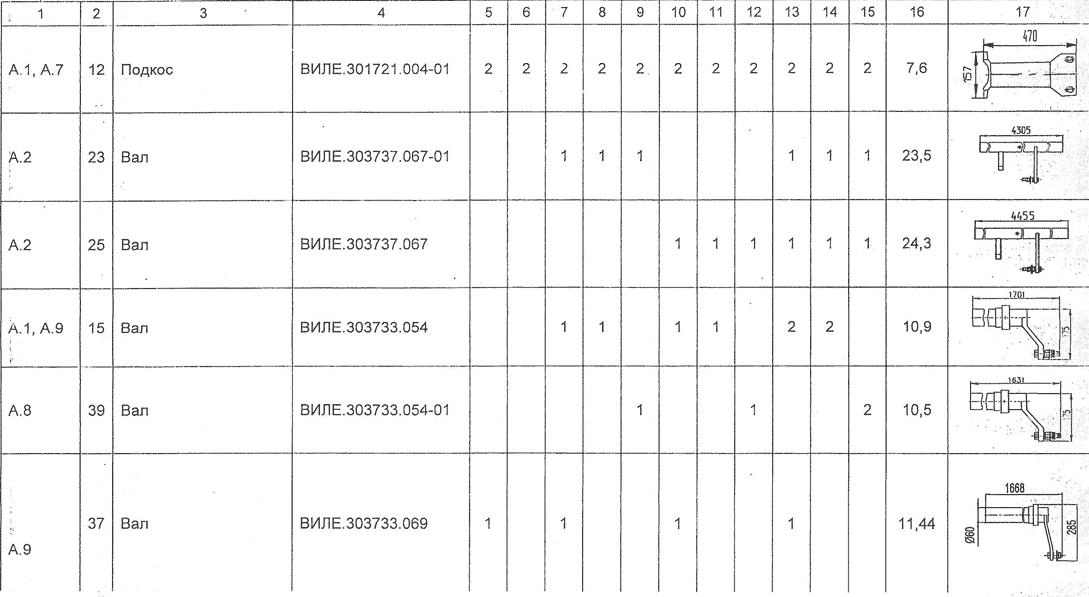

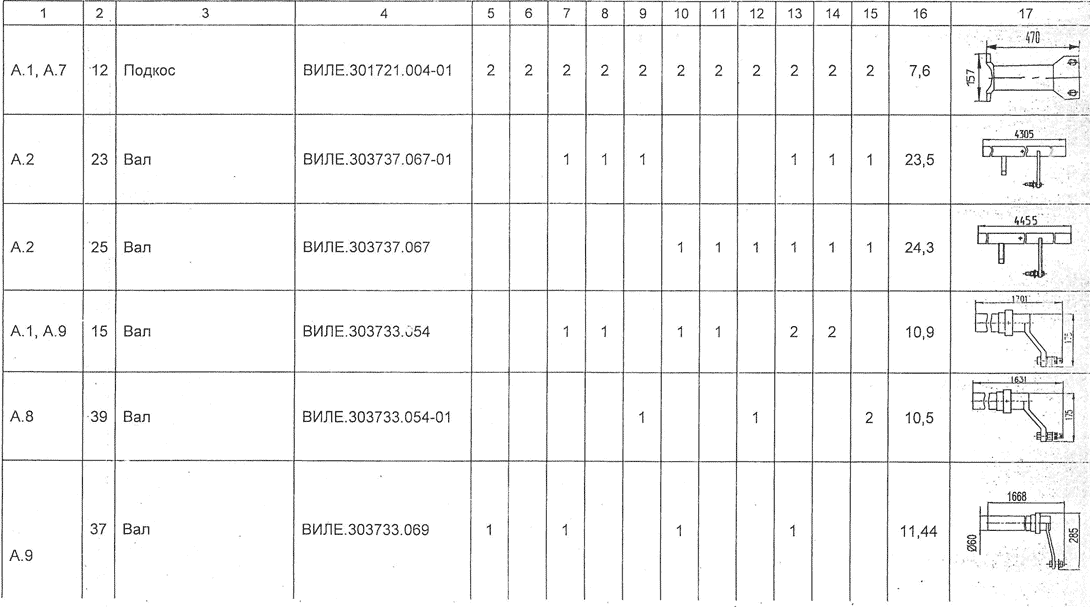

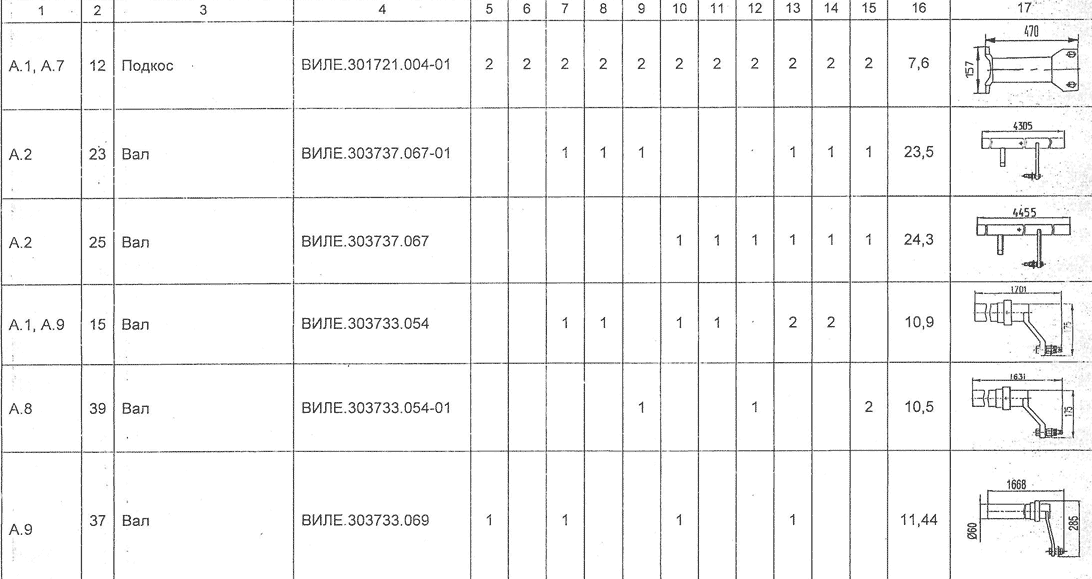

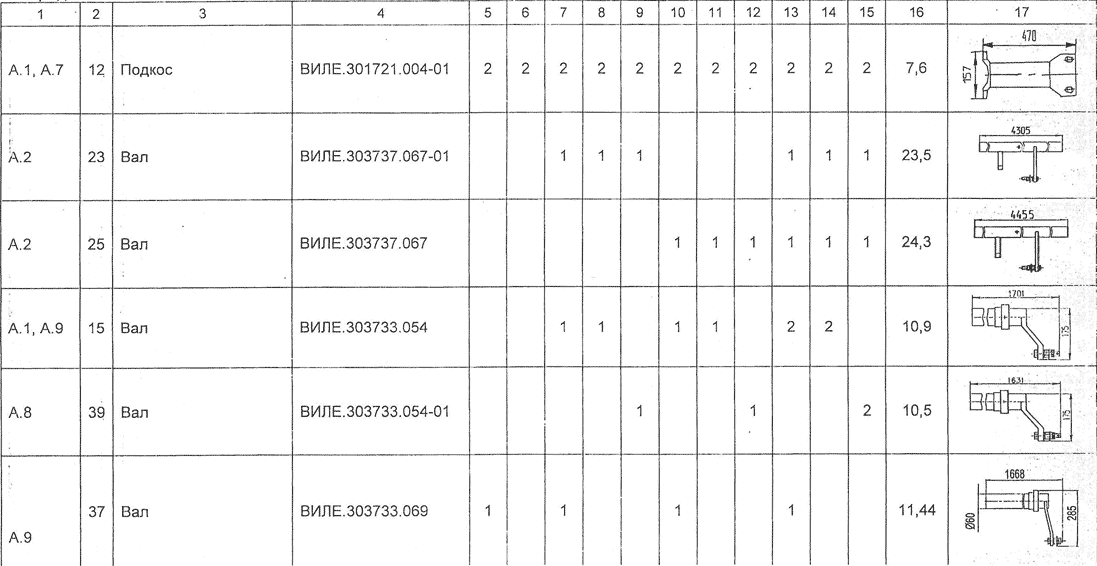

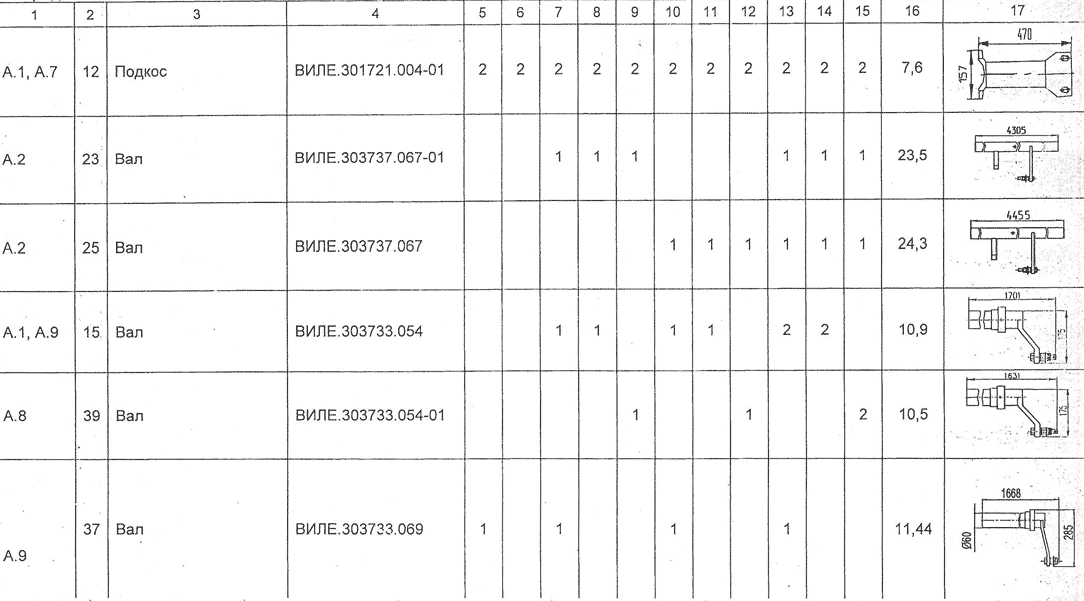

| А.1, А.7 | 12 | Подкос | ВИЛЕ.301721.004-01 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 7,6 |
|
| Α.2 | 23 | Вал | ВИЛЕ.303737.067-01 | И | 1 | 1 | 1 | 1 | 1 | 23,5 |
|
|||||
| А.2 | 25 | Вал | ВИЛЕ.303"37.067 | 1 | 1 | 1 | 1 | 1 | 1 | 24,3 |
|
|||||
| А.1, А.9 | 15 | Вал | ВИЛЕ.303733.054 | 1 | 1 | 1 | 1 | 2 | 2 | 10,9 |
|
|||||
| А.8 | 39 | Вал | ВИЛЕ.303733.054-01 | 1 | 1 | 2 | 10,5 |
|
||||||||
| А.9 | 37 | Вал | ВИЛЕ.303733.069 | 1 | 1 | 1 | 1 | 11,44 |
|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |

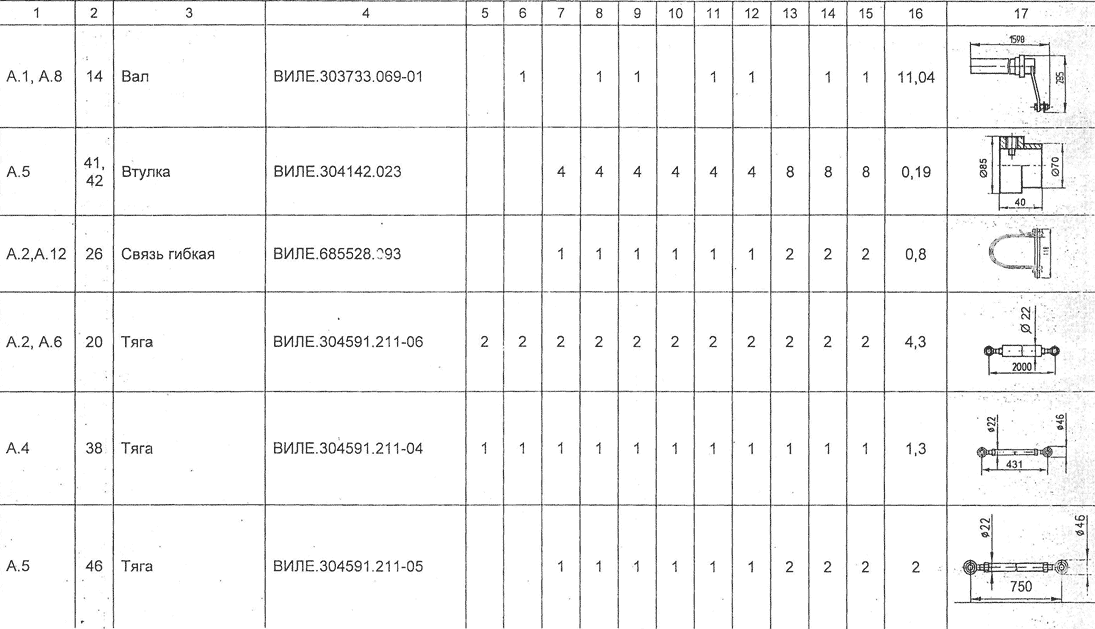

| А.1, А.8 | 14 | Вал | ВИЛЕ.303733.069-01 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 11,04 |
|
||||
| А.5 |
41,
42 |
Втулка | ВИЛЕ.304142.023 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 0,19 |
|
||
| А.2,А.12 | 26 | Связь гибкая | ВИЛЕ.685528.093 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 0,8 |
|
||
| А.2, А.6 | 20 | Тяга | ВИЛЕ.304591.211-06 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4,3 |
|
| А.4 | 38 | Тяга | ВИЛЕ.304591.211-04 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,3 |
|
| А.5 | 46 | Тяга | ВИЛЕ.304591.211-05 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
|
ИВЕЖ.674214.024-03 РЗ
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |

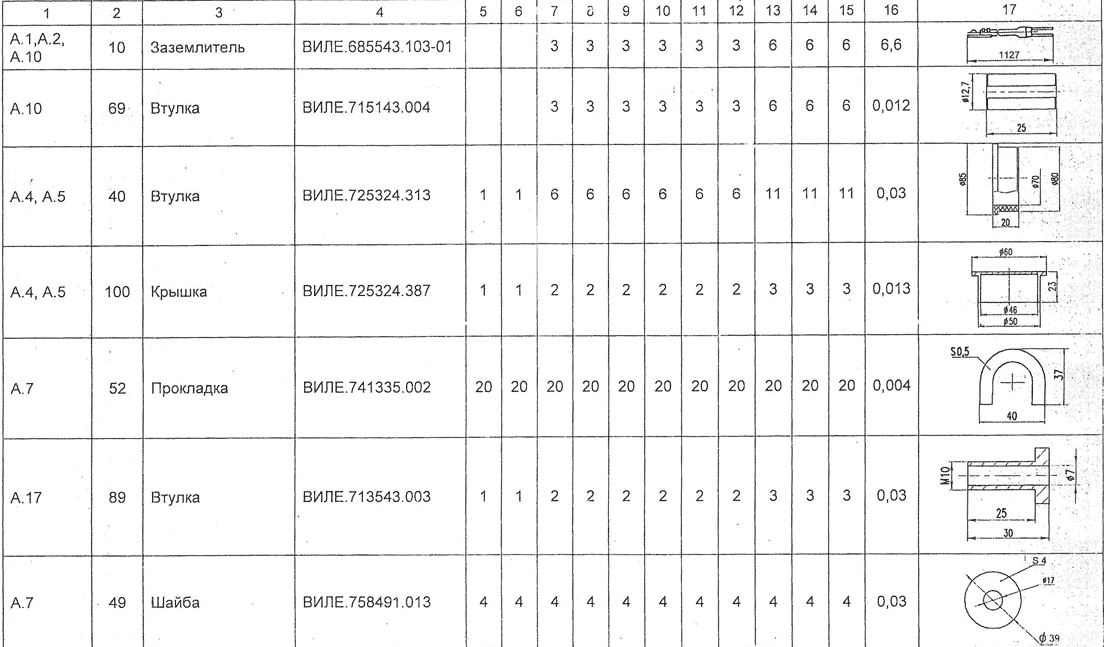

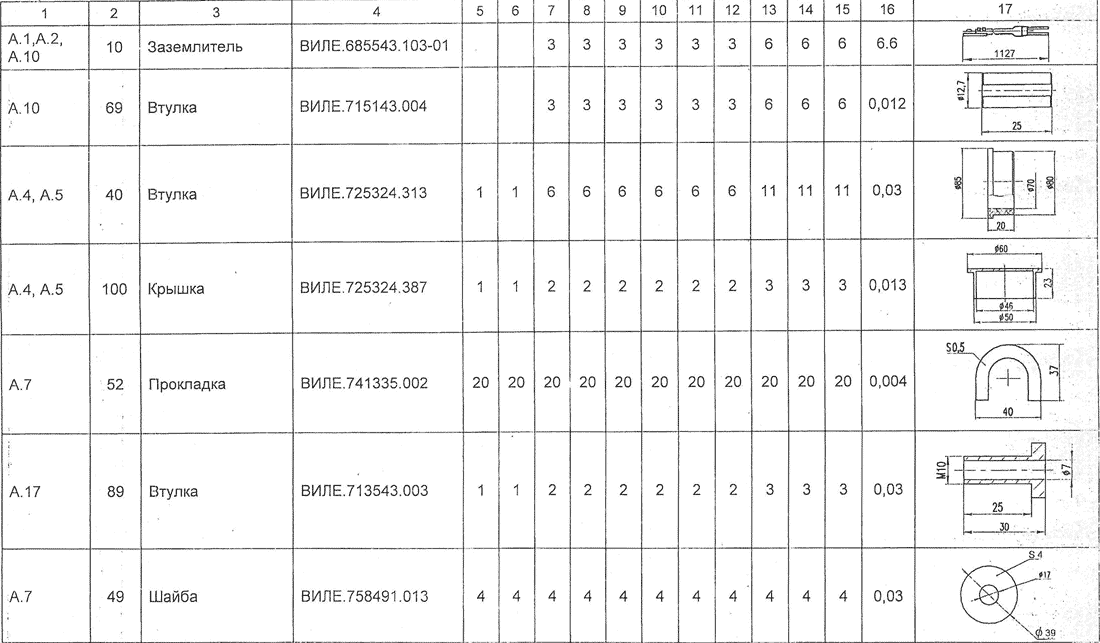

| А.1.А.2, А. 10 | 10 | Заземлитель | ВИЛЕ.685543.103-01 | 3 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6 | 6,6 |
|
||
| А. 10 | 69 | Втулка | ВИЛЕ.715143.004 | 3 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6 | 0,012 |
|
||
| А.4, А.5 | 40 | Втулка | ВИЛЕ.725324.313 | 1 | 1 | 6 | 6 | 6 | 6 | 6 | 6 | 11 | 11 | 11 | 0,03 |
|
| А.4, А.5 | 100 | Крышка | ВИЛЕ.725324.387 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 0,013 |
|
| А.7 | 52 | Прокладка | ВИЛЕ.741335.002 | 20 | 20 | 20 | 20 | 20. | 20 | 20 | 20 | 20 | 20 | 20 | 0,004 |
|
| А. 17 | 89 |
(
Втулка |
ВИЛЕ.713543.003 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 0,03 |
|
| А.7 | 49 | Шайба | ВИЛЕ.758491.013 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 0,03 |
|
Таблица 4
| N° рисунка | N° поз. | Наименование | Обозначение |
| 1 | 2 | 3 | 4 |
| А.З, А.9 | 32 | Привод типа: ПРГ-00-6УХЛ1- | ИВЕЖ.303333.016 |
| А.1, А.З, | 2 | ПРГ-01-6УХЛ1 | ИВЕЖ.ЗОЗЗЗЗ. 016-01 |
| А.9 | |||
| А.1, А.3 | 1 | ПД-14-00УХЛ1 | ИВЕЖ.654133.017 |
| А.3, А.8 | 33 | ПД-14-01УХЛ1 | ИВЕЖ.654133.017-01 |
| А.2, А.6 | 17 | Разъединитель ведомый типа: РГН-110.11/1000УХЛ1 | ИВЕЖ.674214.024-06 |
| РГН.1 а-110.11/1000УХЛ1 | -07 | ||
| РГН.2-110.11/1000УХЛ1 | -08 | ||
| РГИ. 16-110. И/1000УХЛ1 | -14 |
| Количество на трехполюсную установку | Масса, кг |
Эскиз |
||||||||||
| РГН-110.11 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГН-110.11 /1000 УХЛ1 с ПД-14-УХЛ1 | РГН.1 а-110.11 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГН. 1 а-110.11 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГН.1a-110.il /1000 yXJl1 с ПД-14-УХЛ1 | РГН. 16-110.11 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГН.16-110.11 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 |
РГН.16-110.11 /1000 УХЛ1
с ПД-14-УХЛ1 |
РГН.2-110.11/1 ОООУХЛ1 с ПРГ-6УХЛ1 | РГН.2-110.11 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГН.2-110. И /1000 УХЛ1 с ПД-14-УХЛ1 | ||
| 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| 1 | 1 | 1 | 1 | 12,6 | Г. | |||||||
| 1 | 1 | 1 | 1 | 2 | 2 | 12,3 | ||||||
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 57 | |||||
| 1 | 1 | 2 | 57 | |||||||||
| 2 | 2 | 184 | . | |||||||||
| 2 | 2 | 2 | 189 | |||||||||
| 2 | 2 | 2 | 194 | |||||||||
| 2 | 2 | 2 | 203 | 1 | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| А.2, А.4, А.6 | 18 |
Разъединитель ведущий типа:
РГН-110.11/1000УХЛ1 РГН.1а-110.11/1000УХЛ1 РГН.2-110.11/1000УХЛ1 РГН. 16-110.11/1000УХЛ1 |
ИВЕЖ. 674214.024-09 -10 -11 -15 | 1 | 1 | Ί | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
187
201 216 201 |
|
| А.3, А.7 | 35 | Кронштейн | ВИЛЕ. 301568.095 | 1 | 1 | 27 |
|
|||||||||
| А.З, А.7 | 34 | Кронштейн | ВИЛЕ.301568.095-01 | 1 | 1 | 1 | 32 |
|
||||||||
| А.1, А.3, А.7,А.8, А.9 | 11 | Кронштейн | ВИЛЕ.301568.095-02 | 1 | 1 | 1 | 34 |
|
||||||||
| А.3,А.7 | 45 | Кронштейн | ВИЛЕ.301568.095-06 | 1 | 1 | 1 | 29 |
|
||||||||
| А.1, А.7 | 13 | Шпилька | ВИЛЕ.301614.014 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,11 |
|
| А.7 | 50 | Пластина | ВИЛЕ.301714.147 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,5 |
|
Продолжение таблицы 4_
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |

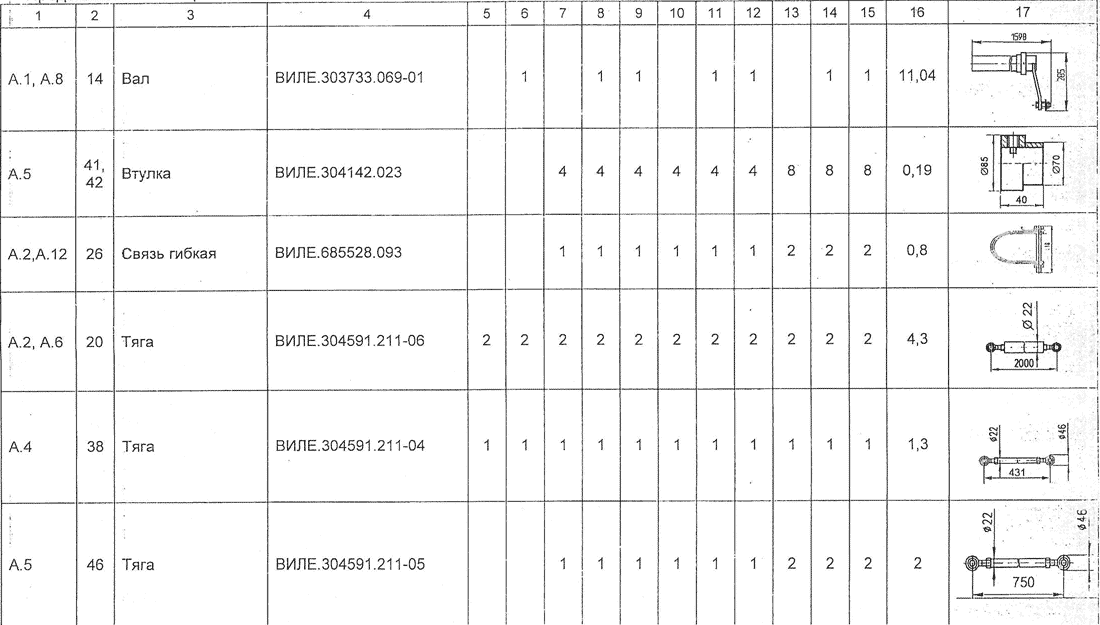

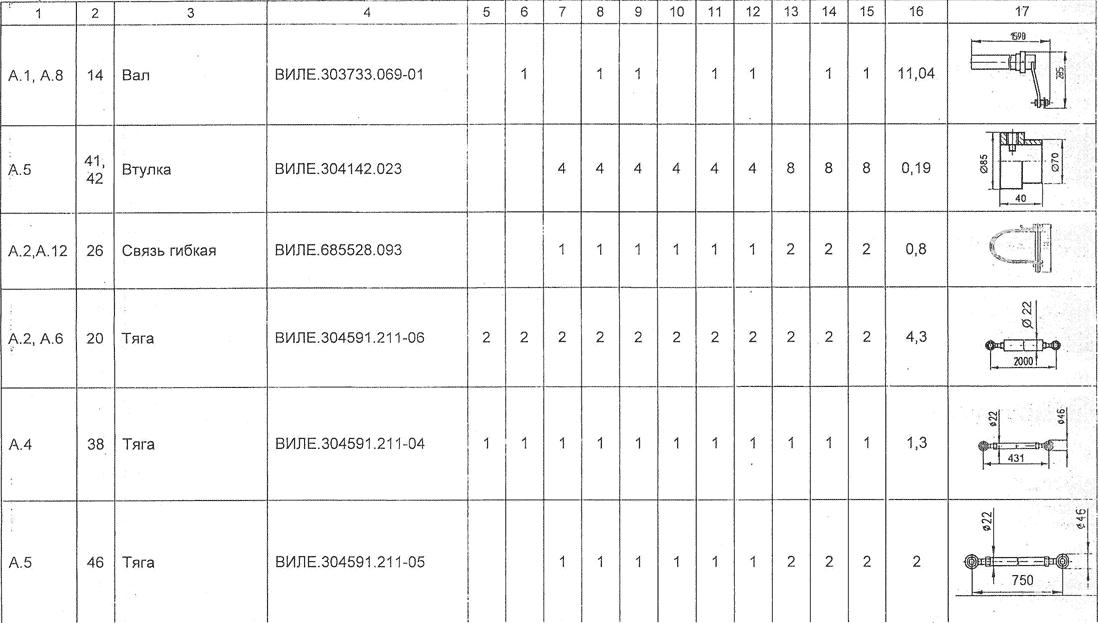

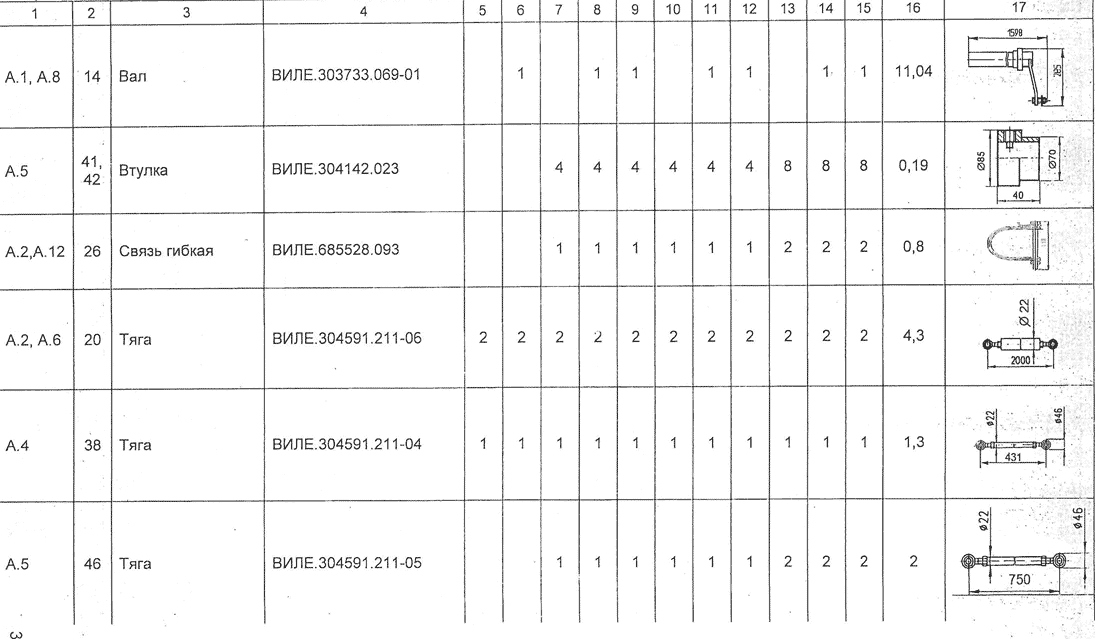

| А. 1, А.8 | 14 | Вал | ВИЛЕ.303733.069-01 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 11,04 |
|
||||
| А.5 |
41,
42 |
Втулка | ВИЛЕ.304142.023 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 0,19 |
|
||
| А.2.А.12 | 26 | Связь гибкая | ВИЛЕ.685528.093 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 0,8 |
|
||
| А.2, А.6 | 20 | Тяга | ВИЛЕ.304591.211-06 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4,3 |
|
| А.4 | 38 | Тяга | ВИЛЕ.304591.211-04 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,3 |
|
| А.5 | 46 | Тяга | ВИЛЕ.304591.211-05 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
|
Таблица 5
| Количество на трехполюсную установку | ||||||||||||||||
| № рисунка | № 103. | Наименование | Обозначение | РГН-110 /2000УХЛ1 с ПРГ-6УХЛ1 | РГН-110 /2000 УХЛ1 с ПД-14-УХЛ1 | РГН. 1 а-110 /2000 УХЛ1 с ПРГ-6УХЛ1 | РГН. 1 а-110 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГН.1а-110 /2000 УХЛ1 с ПД-14-УХЛ1 | РГН. 16-110 /2000 УХЛ1 с ПРГ-6УХЛ1 | РГН.16-110 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГН.16-110 /2000 УХЛ1 с ПД-14-УХЛ1 | РГН.2-110 /2000 УХЛ1 с ПРГ-6УХЛ1 | РГН.2-110 /2000 УХЛ1 с ПД-14-УХП1 и ПРГ-6УХЛ1 | РГН.2-110 /2000 УХЛ1 с ПД-14-УХЛ1 | Масса, кг | Эскиз |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| А.3, А.9 | 32 | Привод типа: ПРГ-00-6УХЛ1 | ИВЕЖ. 303333.016 | 1 | 1 | 1 | 1 | 12,6 | ||||||||
| А.1, А.З, А.9 | 2 | ПРГ-01-6УХЛ1 | ИВЕЖ. 303333.016-01 | 1 | 1 | 1 | 1 | 2 | 2 | 12,3 | ||||||
| А.1, А.З | 1 | ПД-14-00УХЛ1 | ИВЕЖ. 654133.017 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 57 | |||||
| А.З, А.8 | 33 | ПД-14-01УХЛ1 | ИВЕЖ. 654133.017-01 | 1 | 1 | 2 | 57 . | |||||||||
| А.2, А.6 | 17 | Разъединитель ведомый типа: РГН-110/2000УХЛ1 | ИВЕЖ. 674214.025 | 2 | 2 | 180 | ||||||||||
| РГН.1а-110/2000УХЛ1 | -01 | 2 | 2 | 2 | 190 | |||||||||||
| РГН.2-110/2000УХЛ1 | -02 | 2 | 2 | 2 | 176 | |||||||||||
| РГН.16-110/2000УХЛ1 | -12 | 2 | 2 | 2 | 185 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| А.2, А.4, А.6 | 18 | Разъединитель ведущий типа: РГН-110/2000УХЛ1 РГН.1а-110/2000УХЛ1 РГН.2-110/2000УХЛ1 РГН.16-110/2000УХЛ1 | ИВЕЖ.674214.025-03 -04 -05 -13 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
183
197 212 197 |
|
| А.3, А.7 | 35 | Кронштейн | ВИЛЕ.301568.095 | 1 | 1 | 27 |
|
|||||||||
| А.3, А.7 | 34 | Кронштейн | ВИЛЕ.301568.095-01 | 1 | 1 | 1 | 32 |
|
||||||||
| А.1, А.3, А.7,А.8, А.9 | 11 | Кронштейн | ВИЛЕ.301568.095-02 | 1 | 1 | 1 | 34 |
|
||||||||
| А.3,А.7 | 45 | Кронштейн | ВИЛЕ.301568.095-06 | 1 | 1 | 1 | 29 |
|
||||||||
| А.-1, А.7 | 13 | Шпилька | ВИЛЕ.301614.014 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,11 |
|
|
||||||||||||||||
| А.7 | 50 | Пластина | ВИЛЕ.301714.147 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,5 |
|
Продолжение таблицы 5
ИВЕЖ.674214.024-03 РЭ
Продолжение таблицы 6
Таблица 7
| Обозначение | Количество на трехполюсную установку | - | ||||||||||||||
| № рисунка | №103. | Наименование | РГНП-110 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГНП-110 /1000 УХЛ1 с ПД-14-УХЛ1 | РГНП.1а-110 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГНП.1 а-110 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГНП.1а-110 /1000 УХЛ1 с ПД-14-УХЛ1 | РГНП 16-110 /1000 УХЛ1 с ПРГ-6УХЛ1 |
Р ΓΗ П. 16-110 /1000 УХЛ1 с ПД-14-УХЛ1 й ПРГ-6УХЛ1 |
РГНП. 16-110 /1000 УХЛ1 с ПД-14-УХЛ1 | РГНП.2-110 /1000 УХЛ1 с ПРГ-6УХЛ1 | РГНП.2-110 /1000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГНП.2-110 /1000 УХЛ1 с ПД-14-УХЛ1 | Масса, кг | Эскиз | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 . |
| А3, А.9 | 32 | Привод типа: ПРГ-00-6УХЛ1 | ИВЕЖ.303333.016 | 1 | 1 | 1 | 1 | 12,6 | ||||||||
| А.1, А.3, А.9 | 2 | ПРГ-01-6УХЛ1 | ИВЕЖ.303333.016-01 | 1 | 1 | 1 | 1 | 2 | 2 | 12,3 | ||||||
| А.1, А.3 | 1 | ПД-14-00УХЛ1 | ИВЕЖ.654133.017 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 57 | |||||
| А.3, А.8 | 33 | ПД-14-01УХЛ1 | ИВЕЖ.654133.017-01 | 1 | 1 | 2 | 57 | |||||||||
| А.2, А.6. | 17 | Разъединитель ведомый типа: РГНГ1-110/1000УХЛ1 | И ВЕЖ.674214.030 | 2 | 2 | 166 | ||||||||||
| РГНП. 1 а-110/1000УХЛ1 | -01 | 2 | 2 | 2 | 171 | |||||||||||
| РГНП.2-110/1000УХЛ1 | -02 | 2 | 2 | 2 | 176 | |||||||||||
| РГНП.16-110/1000УХЛ1 | -06 | 2 | 2 | 2 | 171 | |||||||||||
Продолжение таблицы 7
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| А.2, А.4, А.6 | 18 |
Разъединитель ведущий типа:
ΡΓΉΠ-110/1000УХЛ1 РГНП.1 а-110/1000УХЛ1 РГНП.2-110/1000УХЛ1 РГНП.16-110/1000УХЛ1 |
ИВЕЖ.674214.030-03 -04 -05 -07 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
169
183 198 183 |
|
| А.3, А.7 | 35 | Кронштейн | ВИЛЕ.301568.095 | 1 | 1 | 27 |
|
|||||||||
| А.3, А.7 | 34 | Кронштейн | ВИЛЕ.301568.095-01 | 1 | 1 | 1 | 32 |
|
||||||||
| А.1, А.3, А.7.А.8, А.9 | 11 | Кронштейн | ВИЛЕ.301568.095-02 | 1 | 1 | 1 | 34 |
|
||||||||
| А.3.А.7 | 45 | Кронштейн | ВИЛЕ.301568.095-06 | 1 | 1 | 1 | 29 |
|
||||||||
| А.1, А.7 | 13 | Шпилька | ВИЛЕ.301614.014 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,11 |
|
| А.7 | 50 | Пластина | ВИЛЕ.301714.147 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 0,5 |
|
ИВЕЖ.674214.024-03 РЭ
ИВЕЖ.674214.024-03 РЭ
Таблица 8
| Количество на трехполюсную установку | ||||||||||||||||
| № рисунка | № 103. | Наименование | Обозначение | РГНП-110 /2000 УХЛ1 с ПРГ-6УХЛ1 | РГНП-110 /2000 УХЛ1 с ПД-14-УХЛ1 |
I
РГНП.1а-110 /2000 УХЛ1 с ПРГ-6УХЛ1 |
РГН П. 1 а-110 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГНП.1а-110 /2000 УХЛ1 с ПД-14-УХЛ1 | РГНП.16-110 /2000 УХЛ1 с ПРГ-6УХЛ1 | РГНП.16-110 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГНП.16-110 /2000 УХЛ1 с ПД-14-УХЛ1 | РГНП.2-110 /2000 УХЛ1 с ПРГ-6УХЛ1 | РГНП.2-110 /2000 УХЛ1 с ПД-14-УХЛ1 и ПРГ-6УХЛ1 | РГНП.2-110 /2000 УХЛ1 с ПД-14-УХЛ1 | Масса, кг |
Эскиз |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| АД А.9 | 32 | Привод типа: ПРГ-00-6УХЛ1 | ИВЕЖ. 303333.016 | 1 | 1 | 1 | 1- | 12,6 | ||||||||
| А.1, А.З, А.9 | 2 | ПРГ-01-6УХЛ1 | ИВЕЖ. 303333.016-01 | 1 | 1 | 1 | 1 | 2 | 2 | 12,3 | ||||||
| А.1, А.З | 1 | ПД-14-00УХЛ1 | ИВЕЖ. 654133.017 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 57 | |||||
| А.З, А.8 | 33 | ПД-14-01УХЛ1 | ИВЕЖ. 654133.017-01 | 1 | 1 | 2 | 57 | |||||||||
| А.2, А.6 | 17 | Разъединитель ведомый типа: РГНП-110/2000УХЛ1 | ИВЕЖ. 674214.031 | 2 | 2 | 180 | ||||||||||
| . | РГНП.1а-110/2000УХЛ1 | -01 | 2 | 2 | 2 | 185 | ||||||||||
| РГНП.2-110/2000УХЛ1 | -02 | 2 | 2 | 2 | 190 | |||||||||||
| РГНП.16-110/2000УХЛ1 | -06 | 2 | 2 | 2 | 185 | |||||||||||
