Страница 6 из 6

Таблица 11

Наиме- нов- ание	Обозн- ачение	Количество на один полюс																	Эскиз
		РГН-110 /1000 УХЛ1	РГН. 1а-110 /1000 УХЛ1	РГН. 16-110 /1000 УХЛ1	РГН. 2-110 /1000 УХЛ1	РГН- 110Л /1000 УХЛ1	РГН.1 а-110.1 /1000 УХЛ1	РГН. 16-110. Н /1000 УХЛ1	РГН. 2-110.П /1000 УХЛ1	РГН- 110 /2000 УХЛ1	РГН.1 а-110 /2000 УХЛ1	РГН. 16-110 / 2000 УХЛ1	РГН.2- 110 /2000 УХЛ1	РГН- 110.П /2000 УХЛ1	РГН.1 а-110.Н /2000 УХЛ1	РГН. 16-110.11 /2000 УХЛ1	РГН. 2-110.11 /2000 УХЛ1
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
Ламель	ВИЛЕ. 685171 .032	4	4	4	4	4	4	4	4	6	6	6	6	6	6	6	6	0,583
Ролик	ВИЛЕ. 713111 .035	16	16	16	16	16	16	16	16	32	32	32	32	32	32	32	32	0,007
Ламель	ВИЛЕ. 715115 .061		4	4	8		4	4	8		6	6	12		6	6	12	0,44
Сепа- ратор	ВИЛЕ. 725324 .318									4	4	4	4	4	4	4	4	0,01

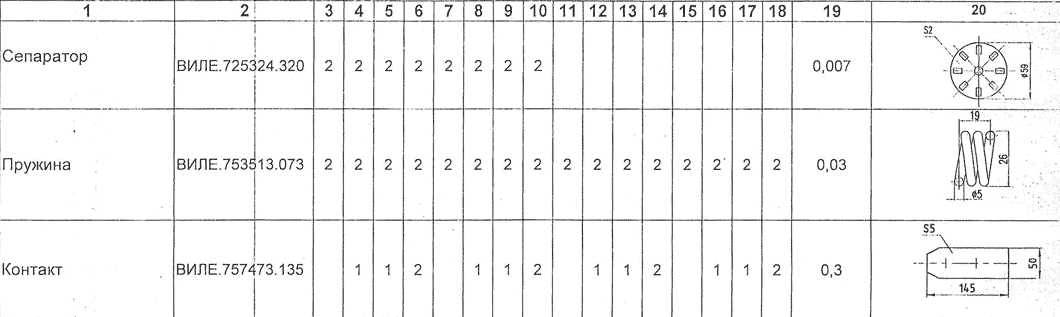

Продолжение таблицы 11.

ПРИЛОЖЕНИЕ А (обязательное)

ИВЕЖ.67Ш024-03 Р3

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И КОНСТРУКЦИЯ РАЗЪЕДИНИТЕЛЕЙ

Типоисполнение	L, мм
РГН-110 /1000 УХ/11	1540
РГН.1а-110/1000УХ/11	1840
РГН.16-110/1000УХЛ1	1840
РГН.2-110/1000УХЛ1	2140
РГН-110Л/1000УХЛ1	1540
РГН.1а-110.11/1000УХ/11	1840
РГН.1б-110.11/1000УХ/11	1840
РГН.2-110.11/1000УХ/11	2140
РГНП-110/1000УХ/11	1540
РГНП.1а-110/1000УХЛ1	1840
РГНП.1И10/1000УХ/11	1840
РГНП.2-110/1000УХЛ1	2140

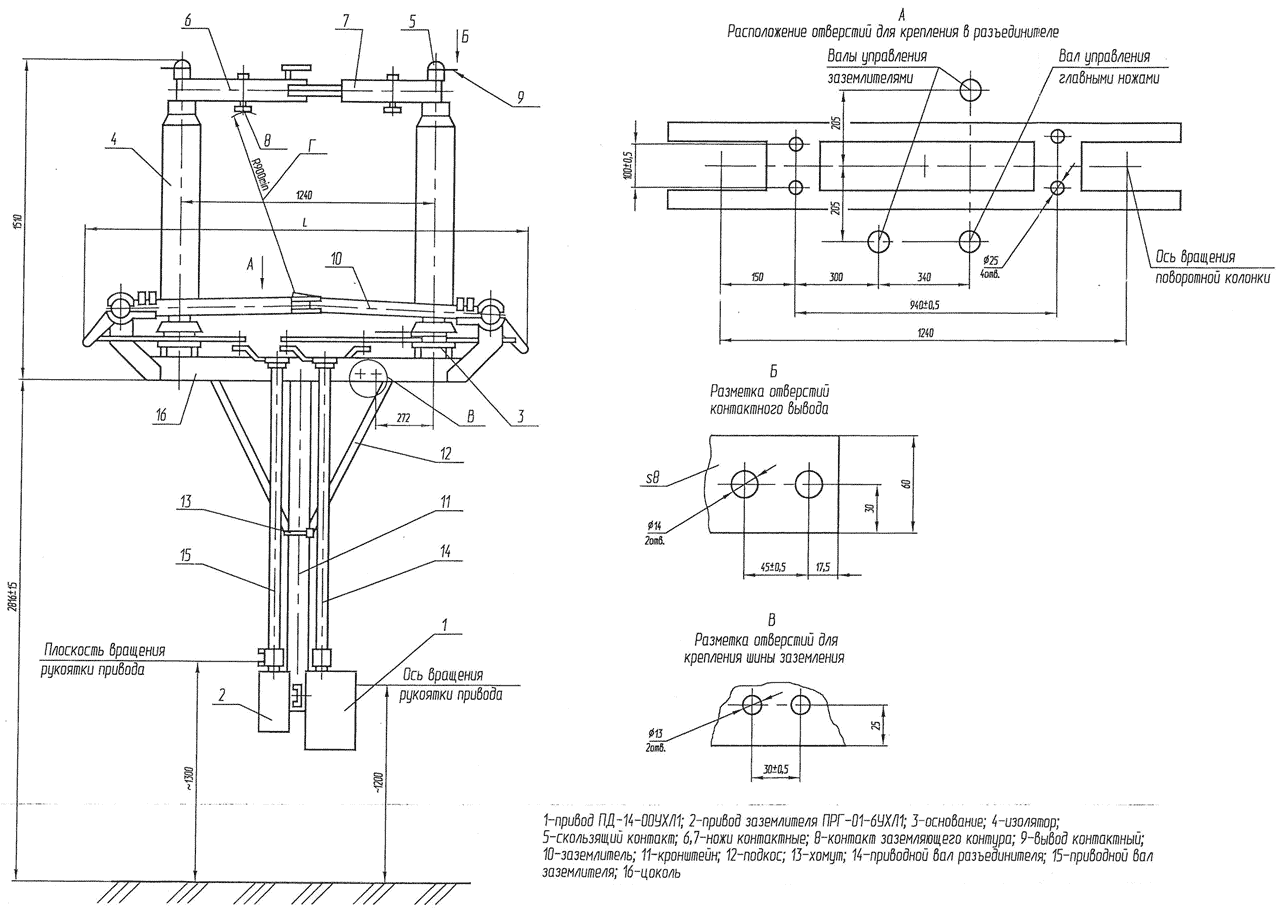

Рисунок А.1. Ведущий полюс разъединителей на номинальный ток 1000 А

ИВЕШ4214.024-0 Р3

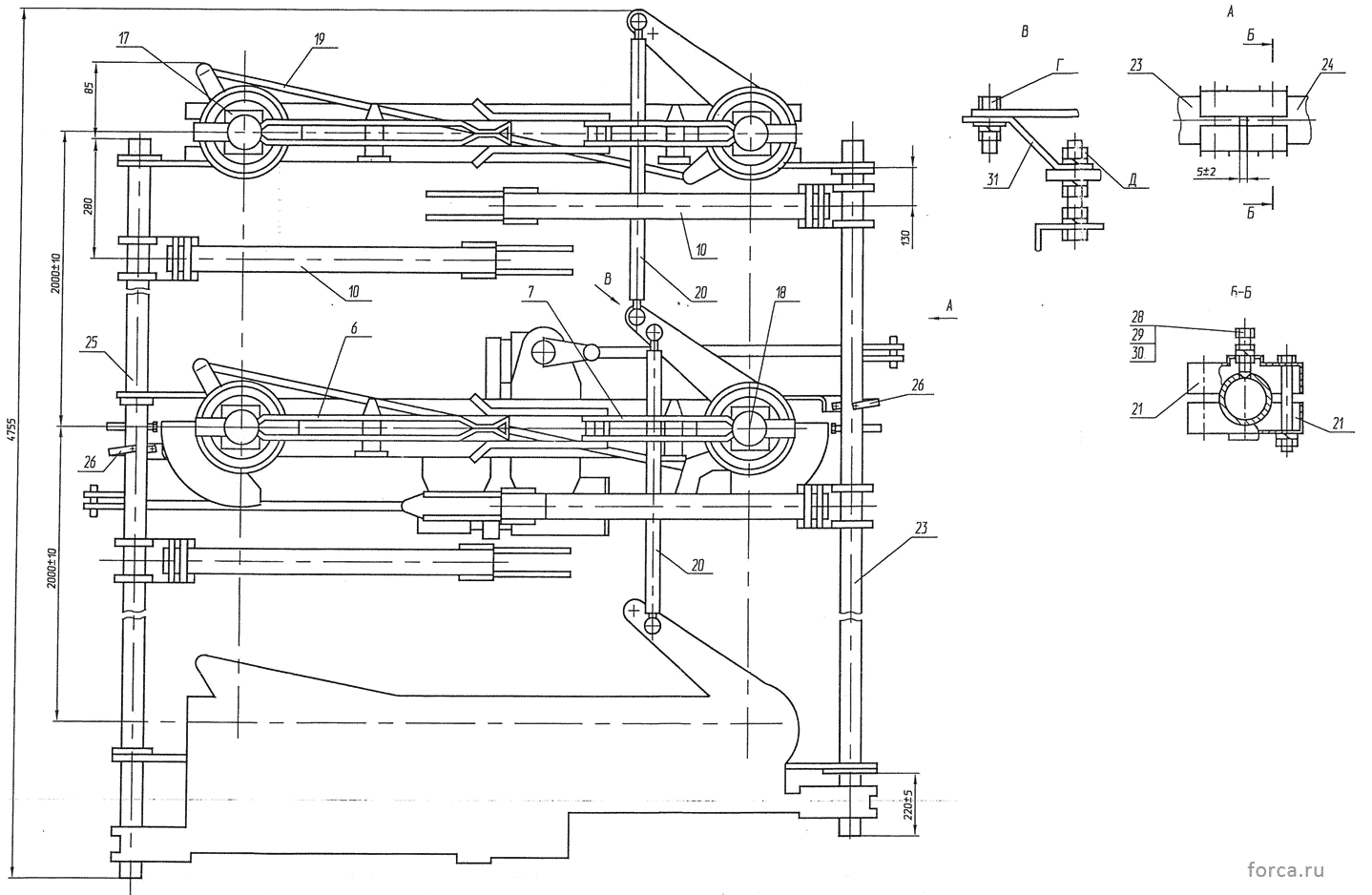

Рисунок А.2. Разъединитель трехполюсный

6- нож контактный

7- нож контактный 10-заземлитель

17- полюс ведомый

18- полюс ведущий

19- тяга внутриполюсная

20- тяга межполюсная

21- колодка 25-вол

25- вал

26- связь гибкая

28- болт

29- гайка М10

50- шайба 10.65Г

51- планка транспортная

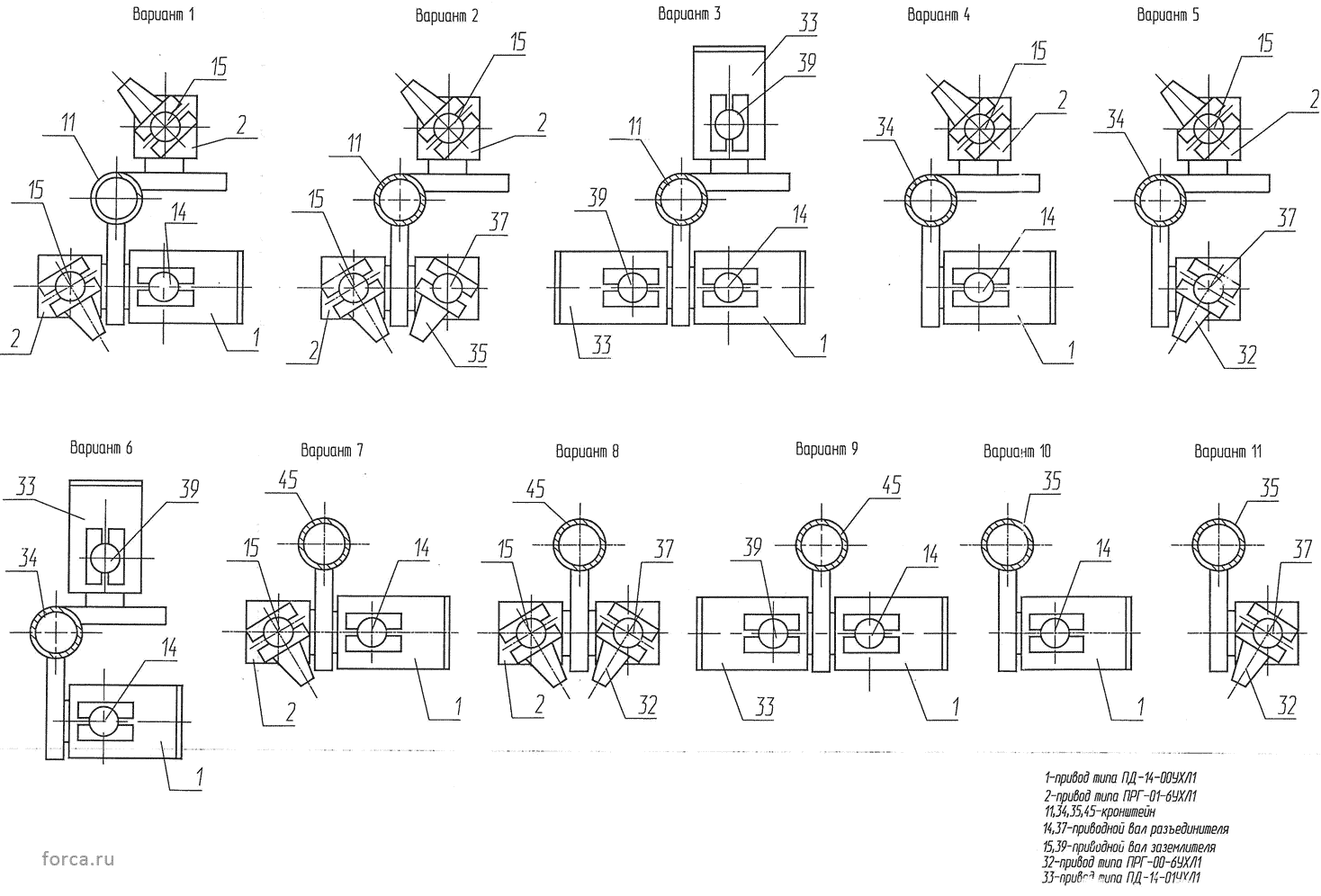

Рисунок А.1 Возможные комбинации двигательных и ручных приводов для управления главными ножами и заземлителями

ИВЕЖ.674214.024-03 Р3

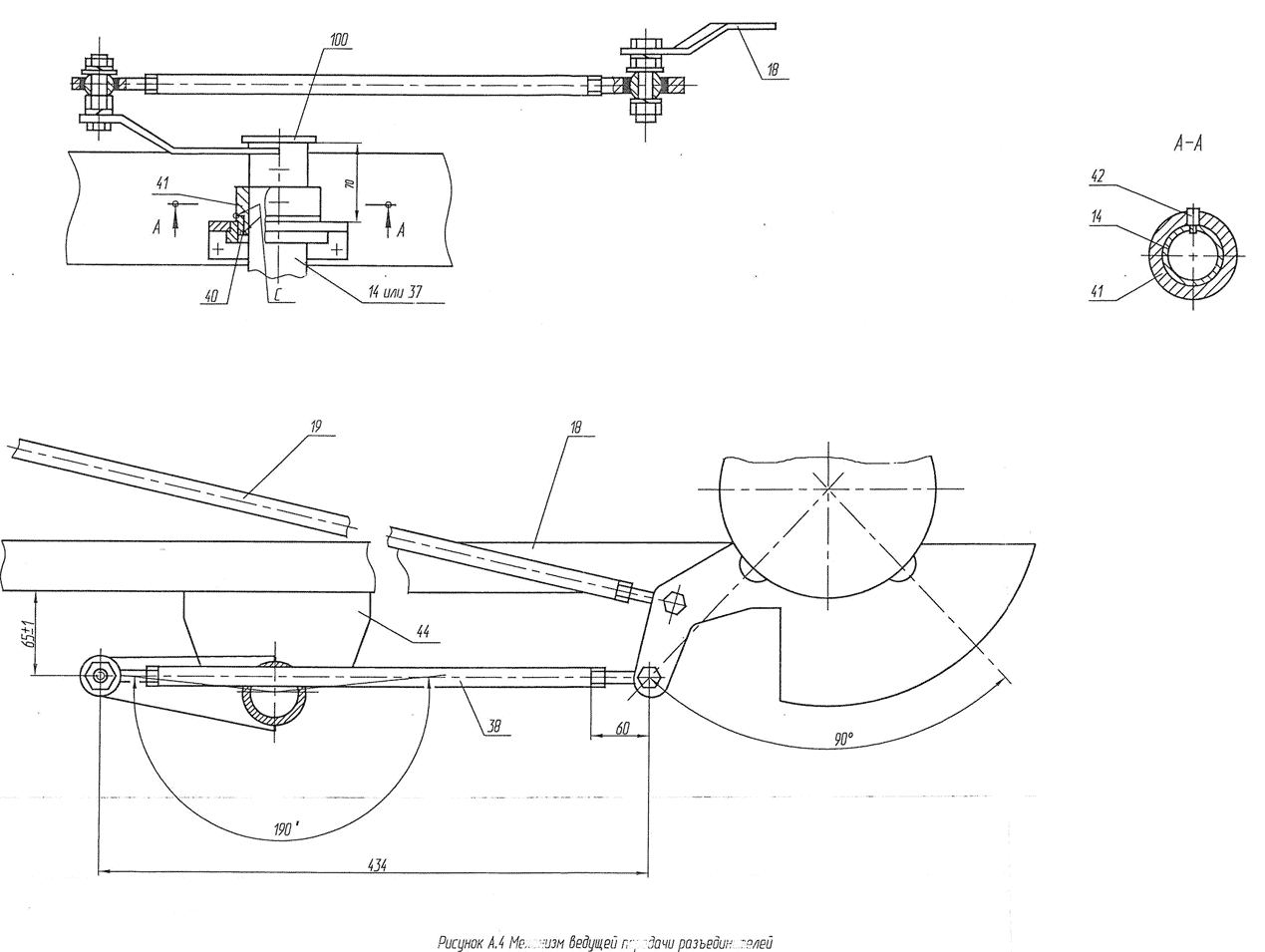

14,37 - приводной вал разъединителя

18 - полюс ведущий

19 - тяга внутриполюсная

38 - тяга ведущая

48 - втулка

41 - втулка

42- винт

44 - кронштейн

100- крышка

С - места смазки

ИВЕЖ4214М-03 Р3

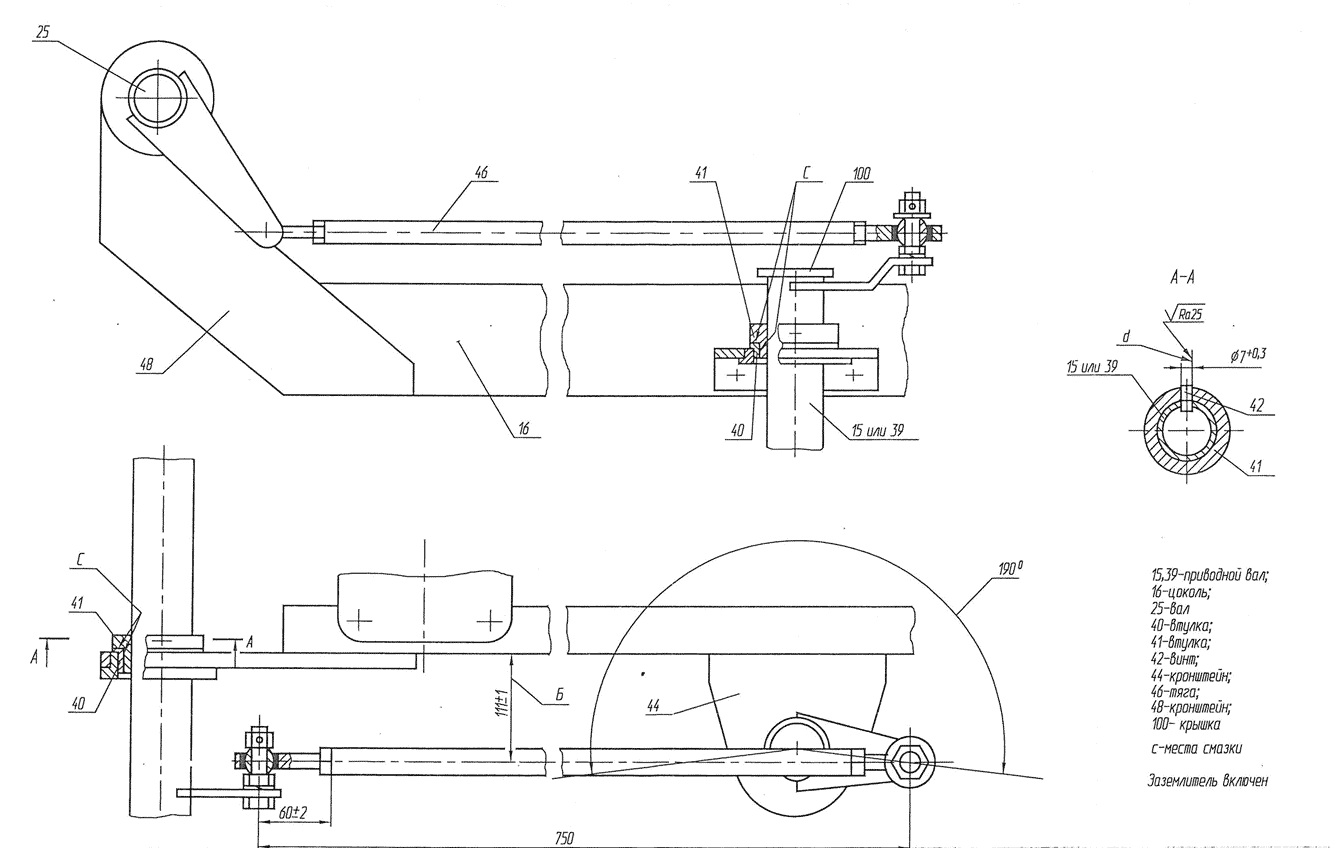

Рисунок А.5. Механизм управления заземлителями

ИВЕШ4214Ш-03 Р3

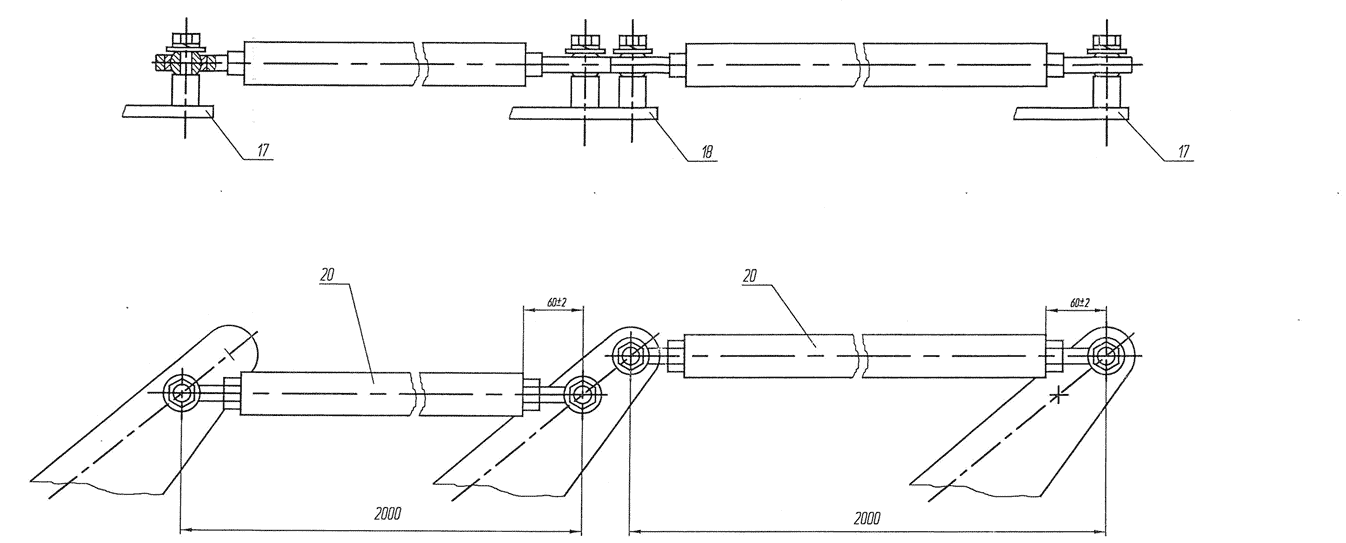

17 - полюс ведомый

18 - полюс ведущий

20 - тяга межполосная

Рисунок А.6. Механизм межполюсной передачи

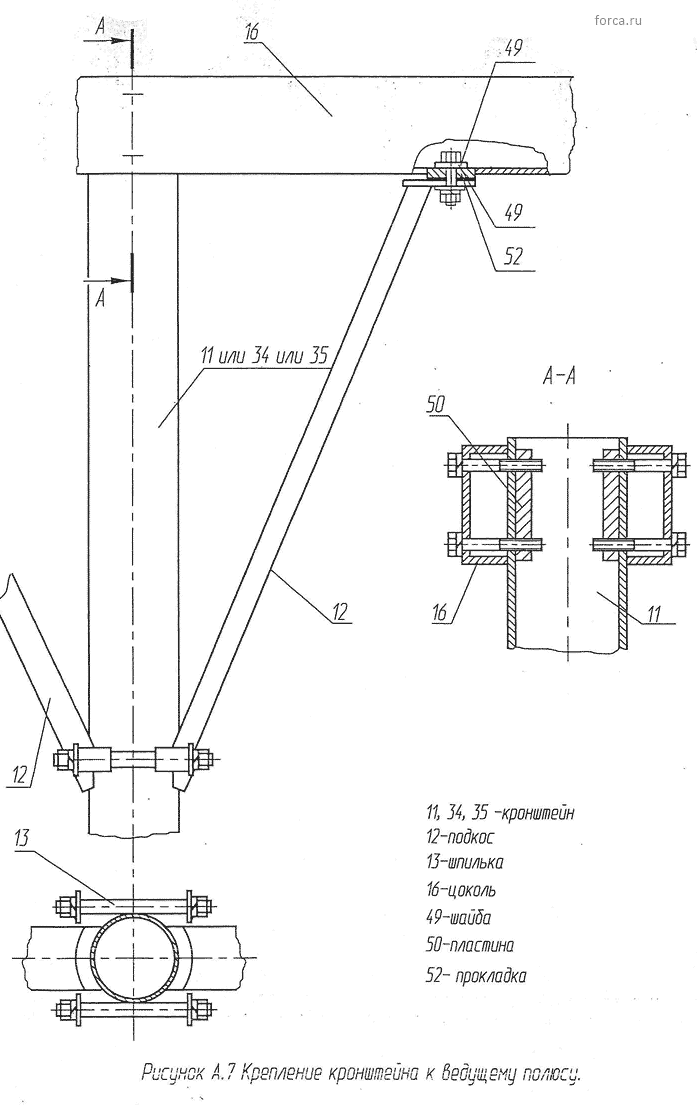

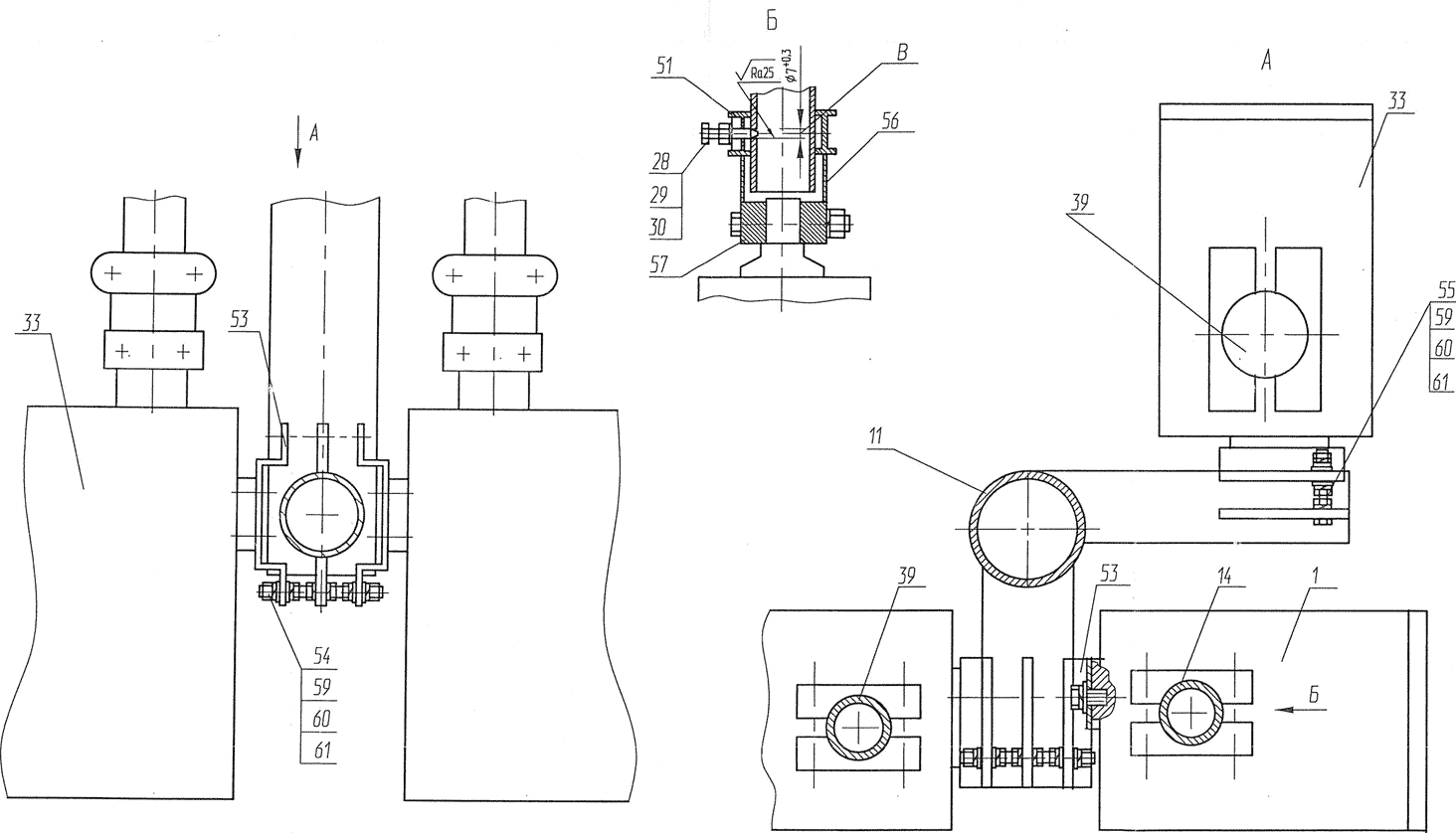

Рисунок А.8. Кропление двигательных приводов к кронштейну 1 - привод ПД-14-00УХ/11; 11 - кронштейн; 14,39 - прибойной вол; 28 - болт; 29 - гайка М10; 30 - шайба 10.65Г; 33 - привой ПД - 14-01 УХЛ1; 51 - колобка; 53 - скоба; 54 - шпилька; 55 - болт; 56 - коробка; 57 - колобка; 59 - гайка М12; 60 - шайба 1265Г; 61 - шайба.

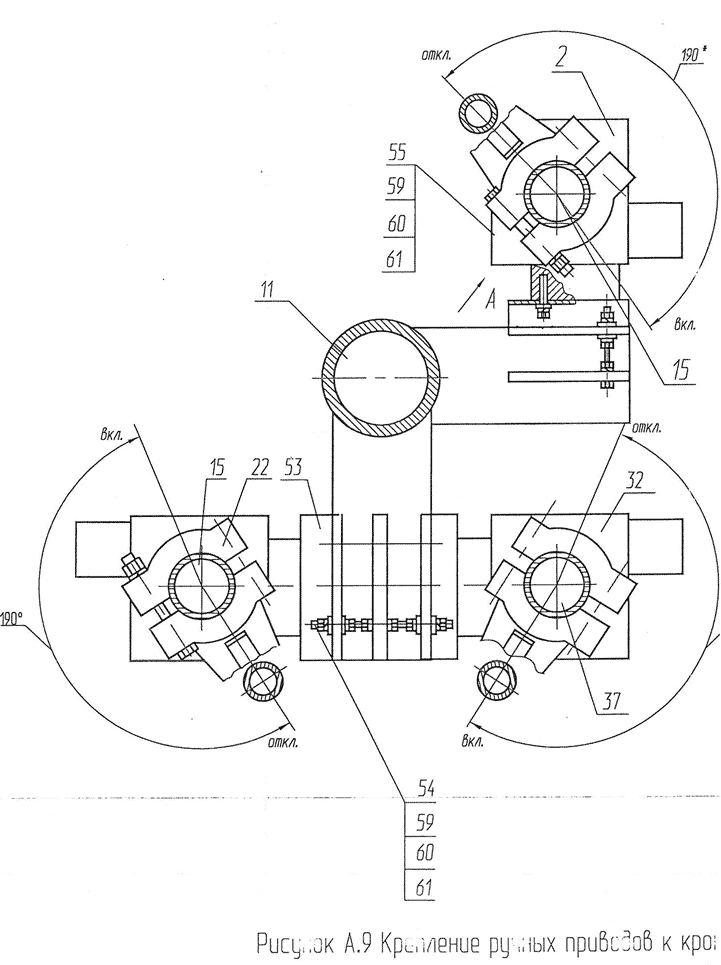

2 - привод типа ПРГ-01-6УХЛ1; 11 - кронштейн; 15,37 - приводной вал;

22,62 - колодка (поставляется с приводом); 28- болт; 29 - гайка М10; 30 - шайба 10.65Г;

32 - привод ПРГ-00-6УХ/11; 53 - скоба; 54 - шпилька; 55 - болт; 59 - гайка М12; 60 - шайба 12.65Г; 61 - шайба

ИВЕЖ.674214.02-03.

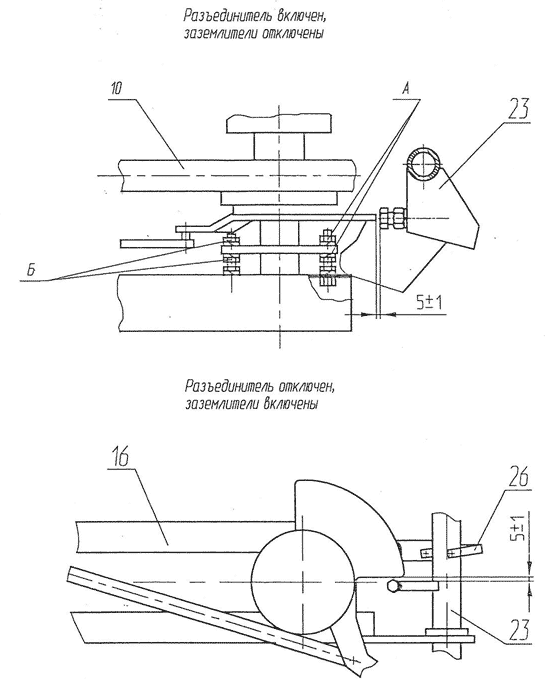

Рисунок А. 11. Механическая блокировка

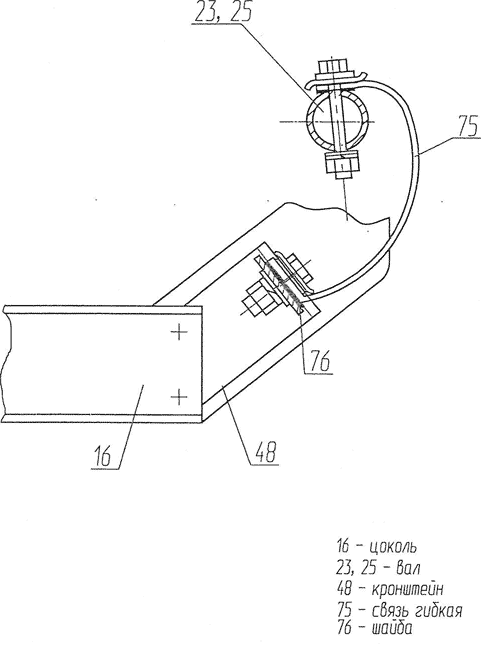

25- вал, 26 - связь гибкая, 10 - заземлитель, 16 - цоколь

Рисунок А.12. Крепление гибких связей

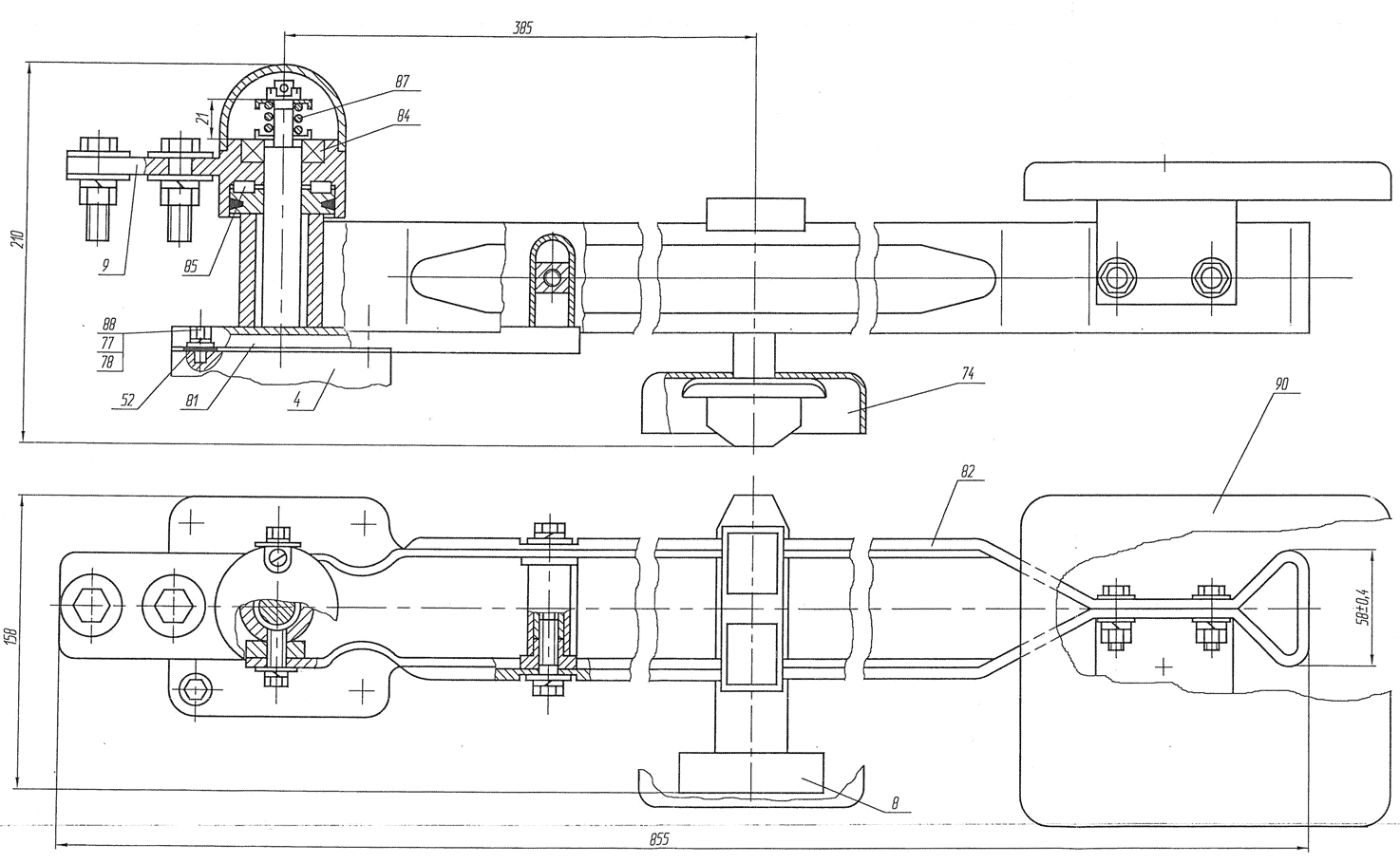

Рисунок A.13. Нож контактный с "кулачком" на номинальный ток 1000 А

4 - изолятор; 8 - контакт заземляющего контура; 9 - вывод контактный; 52 - прокладка; 74 - кожух; 77 - шайба 16.65; 78 - шайба А 16x1; 81 - основание; 82 - шина; 84 - шарикоподшипник; 85 - ролик; 87 - пружина; 88 - болт М16-66х25; 98 - кожух

ИВЕШ4214.024-01 Р3

Рисунок А. 14. Нож контактный 1000А

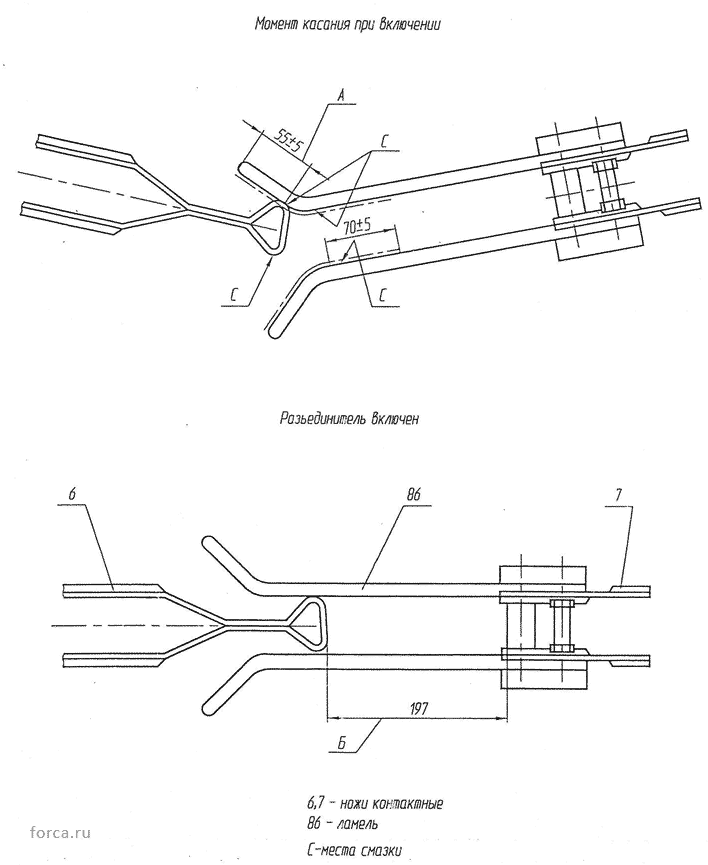

Рисунок А.15. Разъемный контакт

ИВЕЖ.674214.024-М Р3

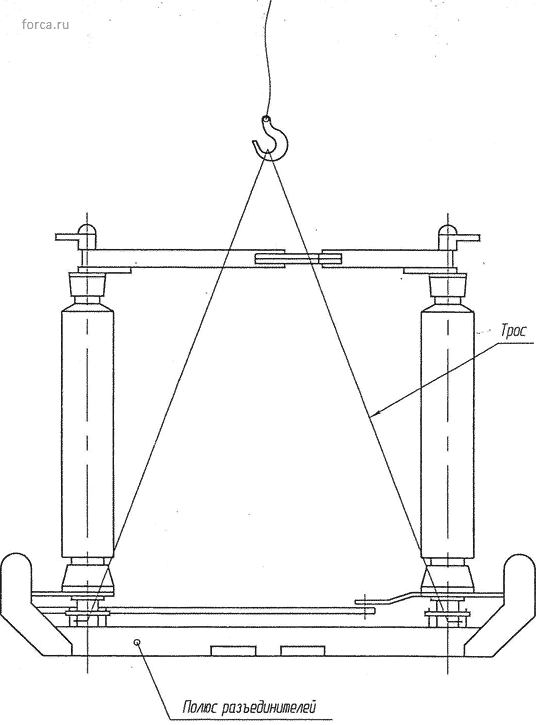

Рисунок А. 16. Схема строповки разъединителя

ИВЕЖ.674214.024-03 Р3

1- привод разъединителя ПД-14-00УХ/11; 2- привод заземлителя ПРГ-01-6УХ/11;

Остальное см. рисунки А.1-А.12, А.15, А.16

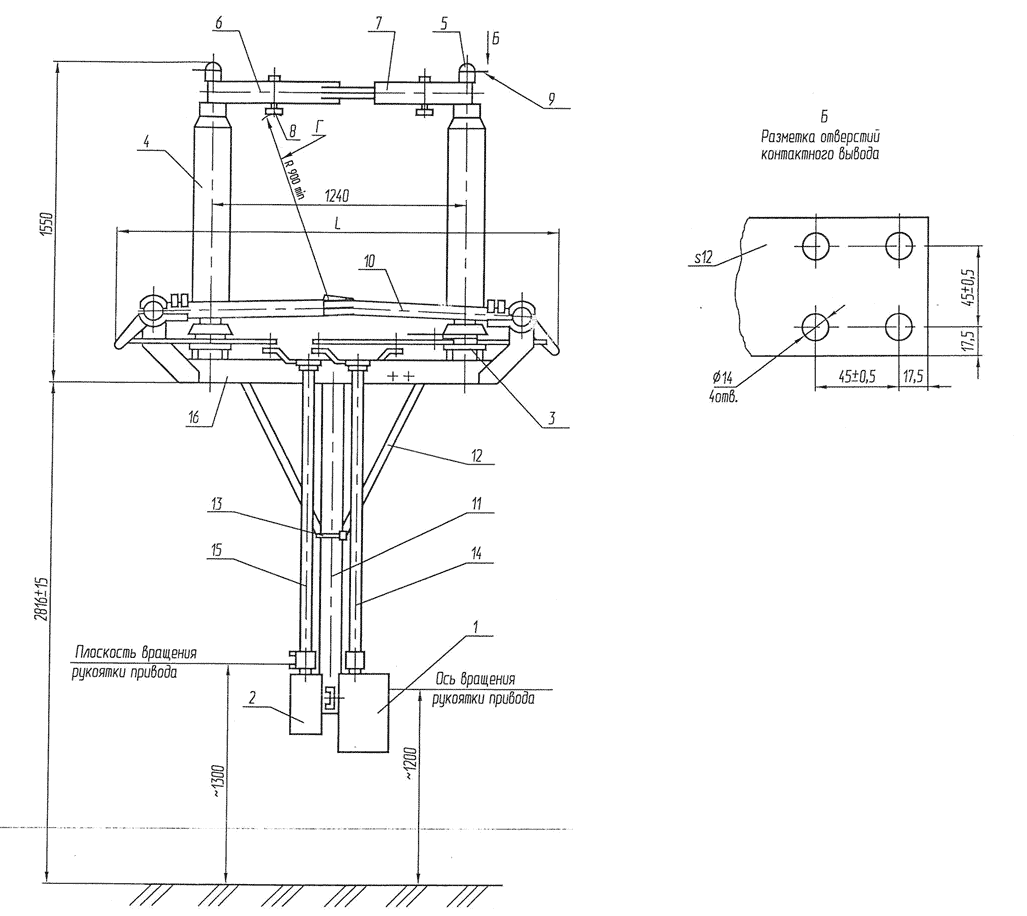

Типоисполнение	L, мм
РГН-110/2000УХЛ1	1540
РГН.110/2000УХ/11	1840
РГН.16-110/2000УХ/11	1840
РГН.2-110/2000УХ/11	2140
РГН-110.11/2000УХЛ1	1540
РГН.1a-l10.11/200ВX/Л1	1840
РГН.1б-110.11/2000УХ/11	1840
РГН.2-110.11/2000УХ/11	2140
РГНП-110/2000УХЛ1	1540
РГЖ1а-110/2000УХ/11	1840
РГН2.-110/2000УХ/11	1840
РГНП.2-110/2000УХ/11	2140

1 - основание; 4 - изолятор; 5 - скользящий контакт; 6,7 - ножи контактные;8 - контакт заземляющего контура; 9 - вывод контактный; 10 - заземлитель; 11 - кронштейн; 12 - подкос; 13 - хомут; 14 - приводной вал разъединителя; 15 - приводной вал заземлителя; 16 - цоколь

Рисунок А.17. Ведущий полюс разъединителей на номинальный ток 2000А

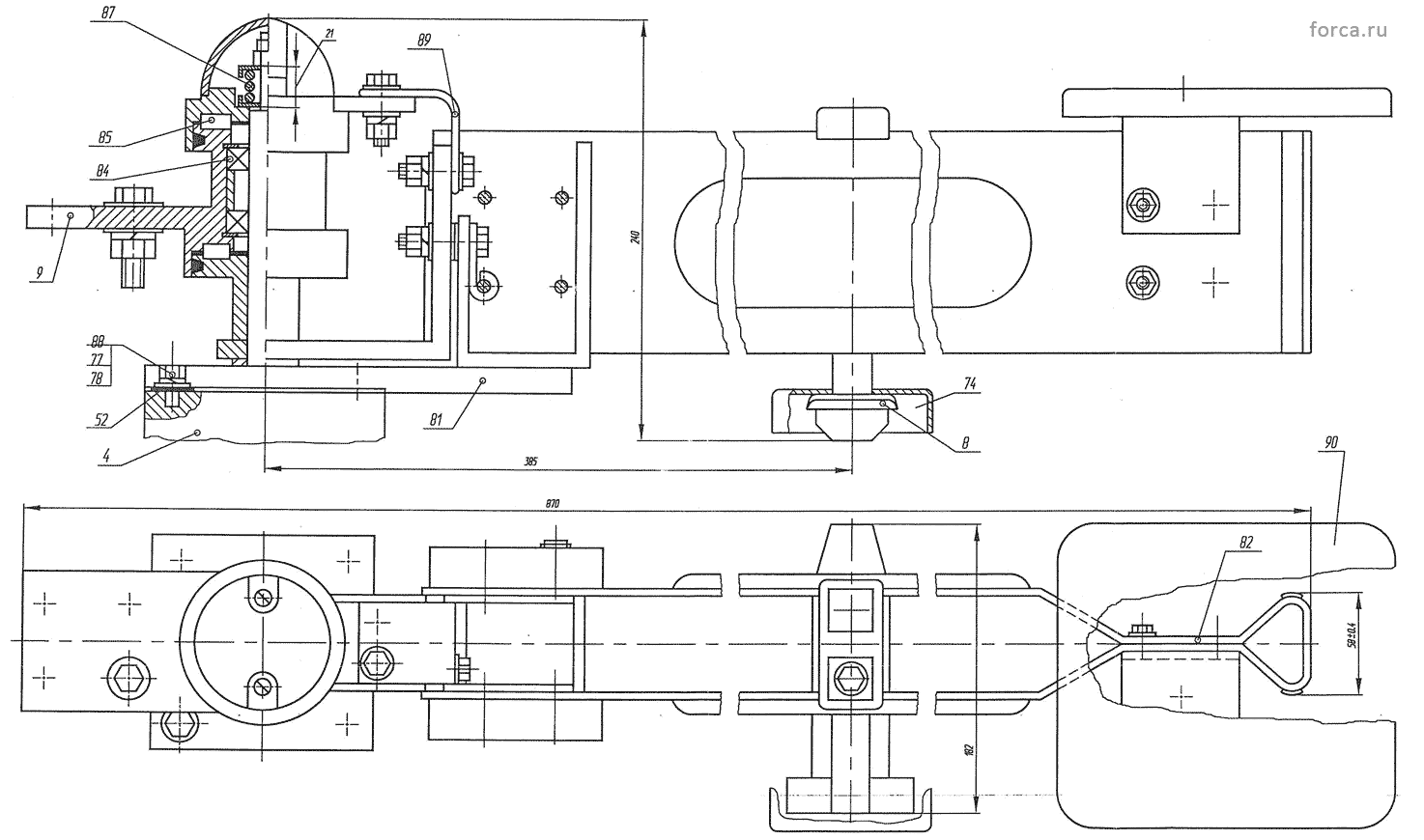

Рисунок 7.18. Нож контактный с кулачком на номинальный ток 2000 A

4 - изолятор; 8 - контакт заземляющего контура; 9 - вывод контактный; 52 - прокладка; 14 - кожух; 77 - шайба 16.65Г; 18 - шайба 7,16x1; 81 - основание; 82 - шина; 84 - шарикоподшипник; 85 - ролик; 81 - пружина;88 - болт M16-60x25; 89 - связь гибкая; 90 - кожух

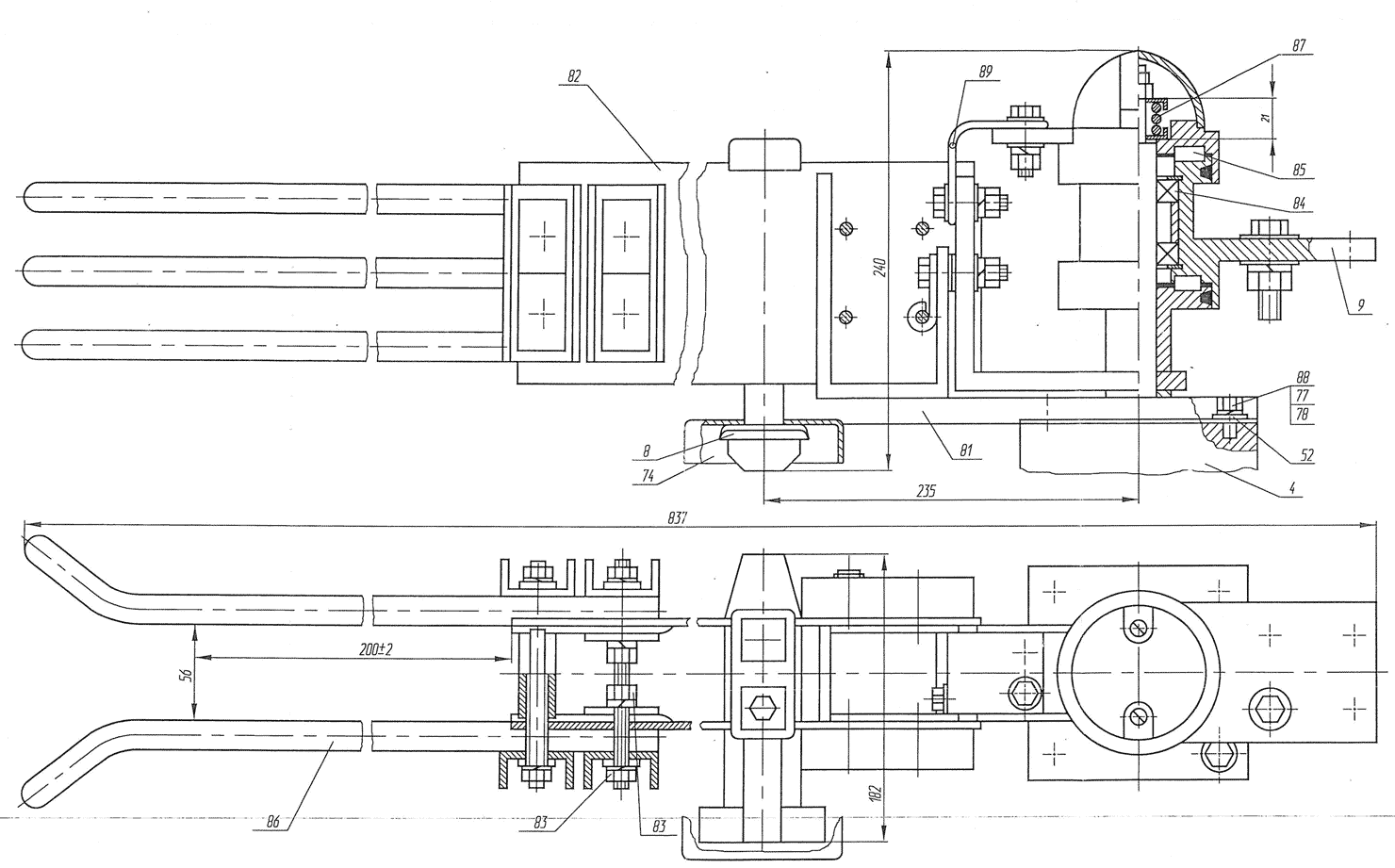

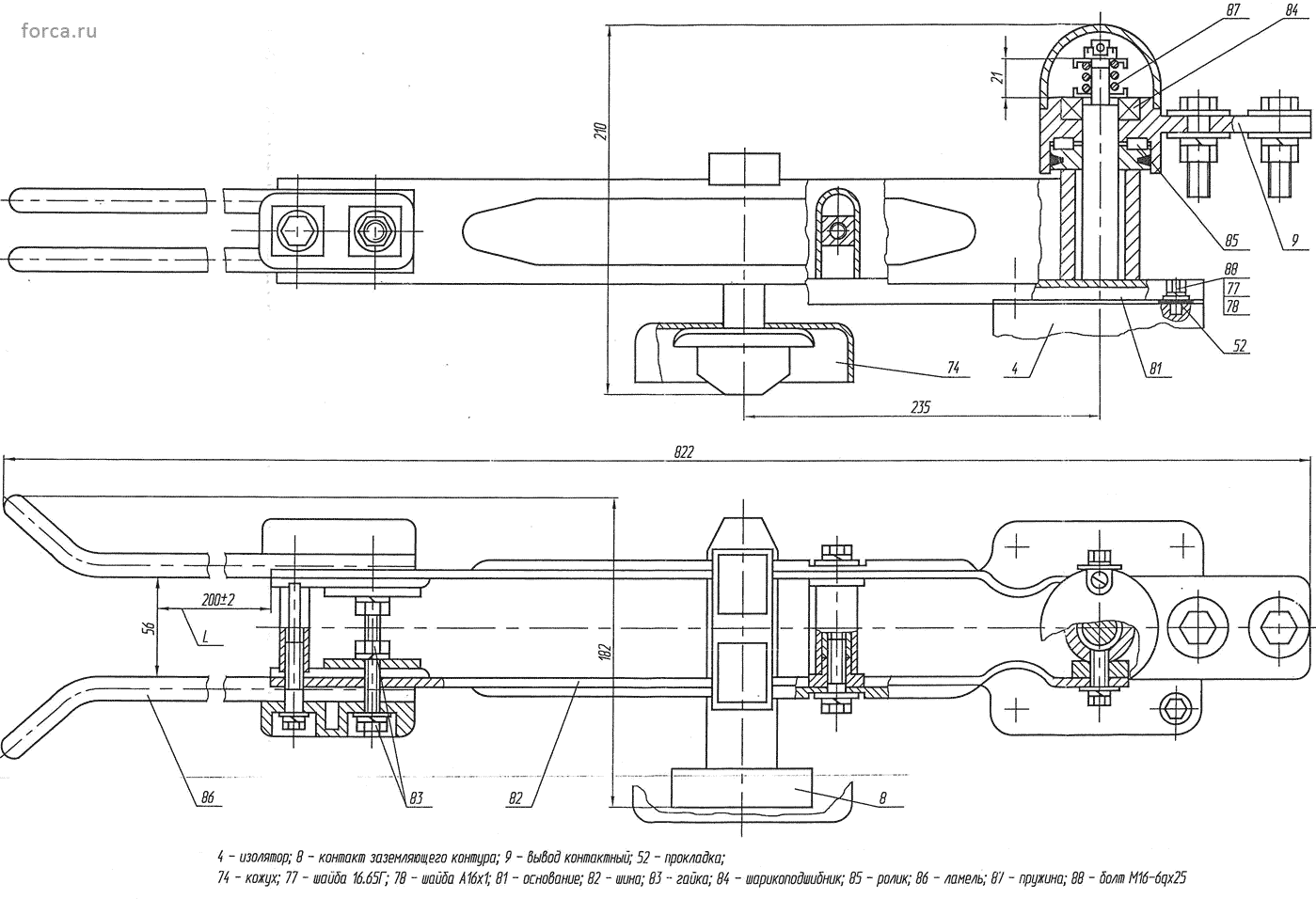

Рисунок А. 19. Нож контактный с ламелями на номинальный ток 2000 А.

4 - изолятор; 8 - контакт заземляющего контура; 9 - вывод контактный; 77 - шайба 16.65Г; 74 - кожух; 78 - шайба 116x1; 81 - основание; 82 - шина; 83 - гайка; 84 - шарикоподшипник; 85 - ролик; 86 - ламель; 87 - пружина;88 - болт M16-60x25; 89 - связь гибкая; 52 - прокладка

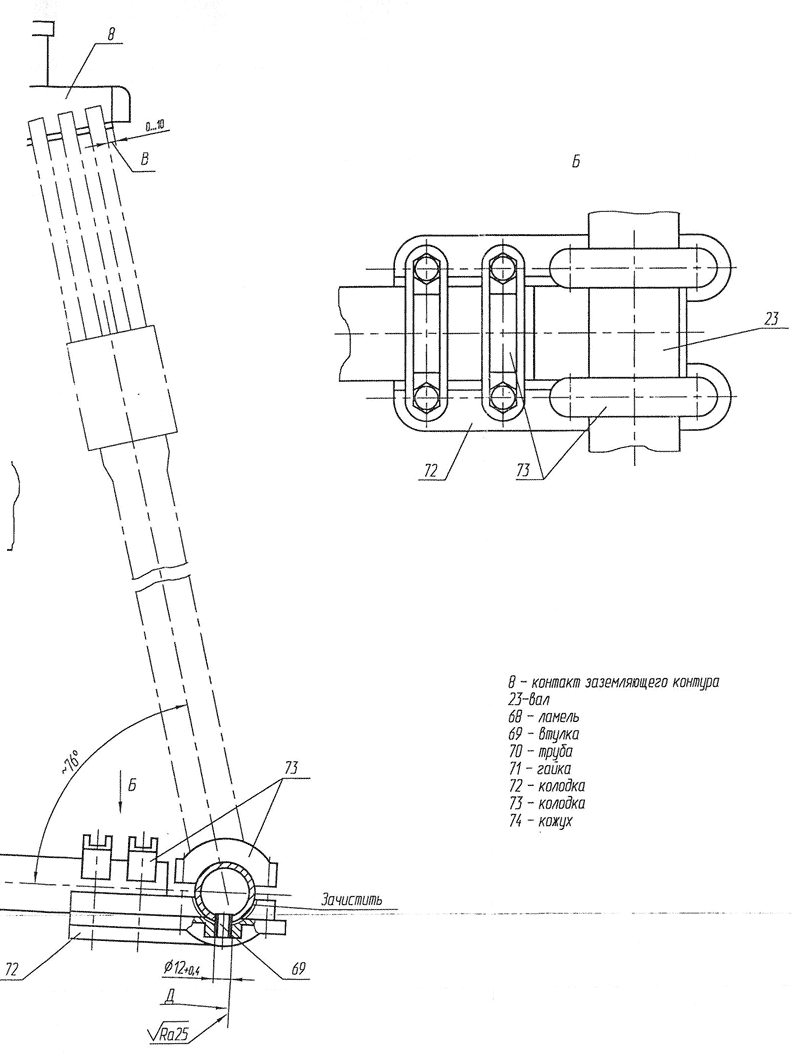

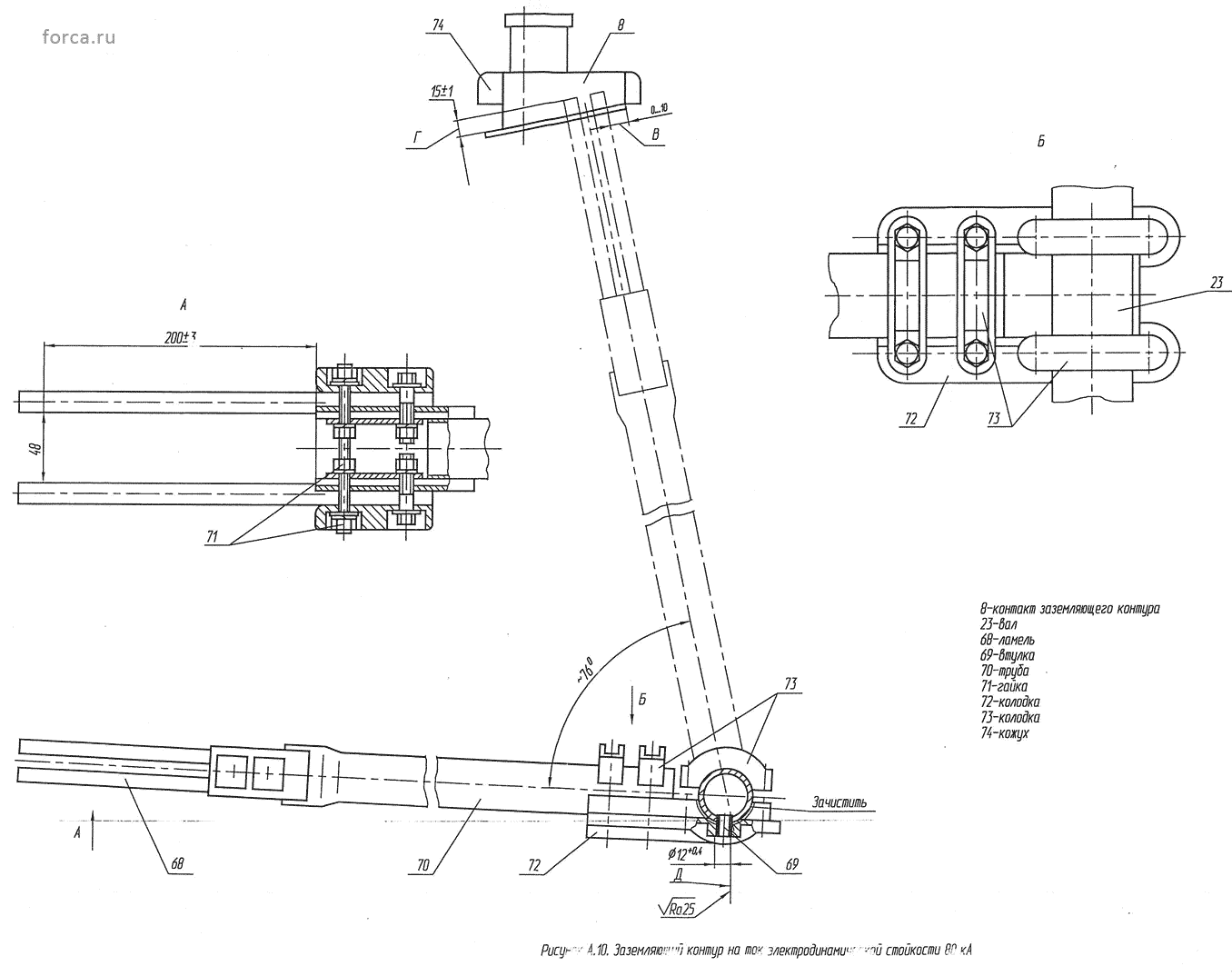

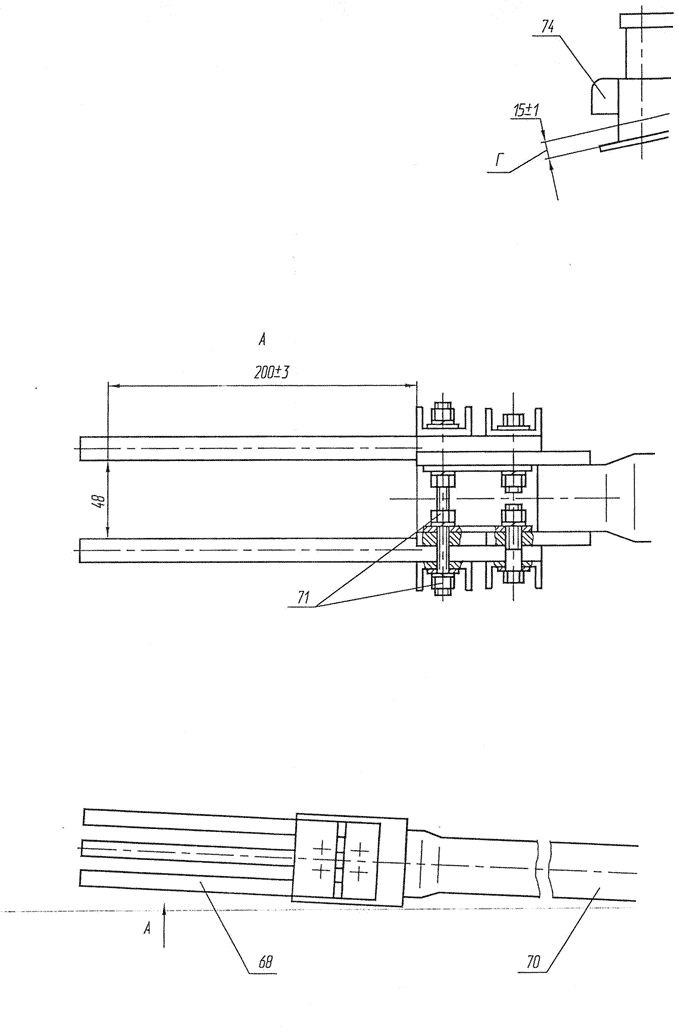

Рисунок А. 20. Заземляющий контур на ток электродинамической стойкости 100 кА

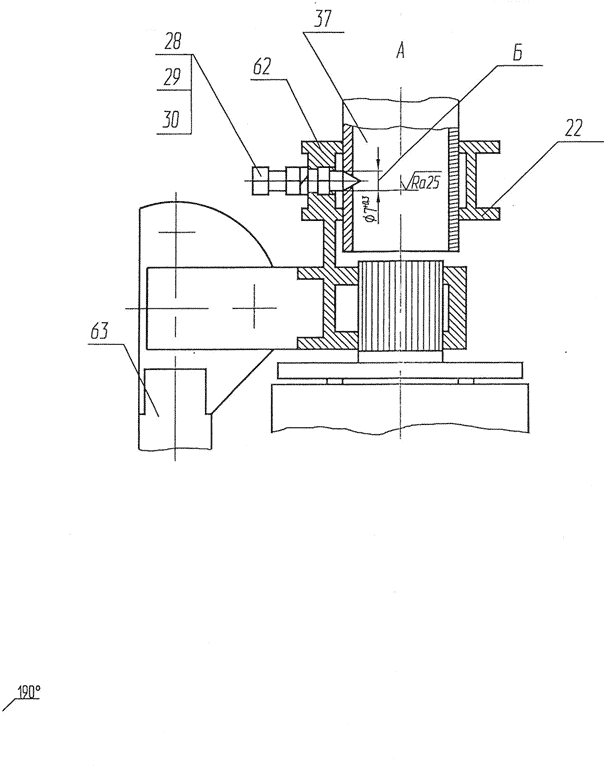

Установка направляющих втулок для высверливания

Рисунок А.21. Установка направляющих втулок для высверливания отверстий в валах
