Разъединители внутренней установки
Разъединители типа РВРЗ-2-10 вертикально-рубящего типа состоят из подвижных контактных ножей, неподвижных контактов, тяговых и опорных изоляторов, цоколя и заземляющих ножей.
Цоколь является основанием разъединителя. В цоколе расположен вал с рычагами, предназначенный для оперирования подвижными контактными ножами. При наличии заземляющих ножей в цоколе располагаются валы заземляющих ножей и механическая блокировка, препятствующая включению заземляющих ножей при включённых главных ножах и наоборот. В цоколе имеются отверстия для крепления разъединителя и болт заземления, рядом с которым нанесён знак заземления.
Управление главными ножами разъединителей осуществляется приводами ПДВ-1УЗ или ПЧ-50УЗ. Главные ножи двухполюсных и однополюсных разъединителей могут управляться приводами ПР-3УЗ.

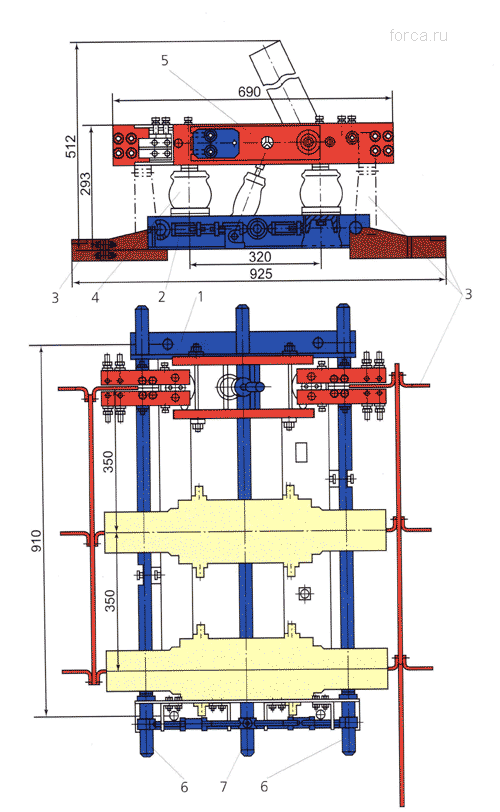

Разъединитель рубящего типа для внутренней установки с двумя заземляющими ножами РВРЗ-2-10/2000:
1 - рама; 2 - механическая блокировка основных и заземляющих ножей; 3 - заземляющий нож; 4 - опорный изолятор; 5 - главные ножи разъединителя; 6 - вал заземляющих ножей; 7 - вал главных ножей
