Разъединители внутренней установки - РВК-10
Однополюсный разъединитель РВК-10 состоит из рамы 1, на которой размещены изоляторы 12 неподвижного 4, 10 и подвижного 8 контактов с чугунными контактодержателями 11 и стальными полюсами 7, повышающими механическую стойкость разъединителей при возникновении короткого замыкания. Подвижный контакт, закрепленный на оси, перемещается фарфоровой тягой (с её помощью подвижный контакт соединяют с валом). Необходимые усилия контактного нажатия обеспечиваются пружинами. При соединении муфтами валов трёх однополюсных разъединителей между собой получают трёхполюсный разъединитель.

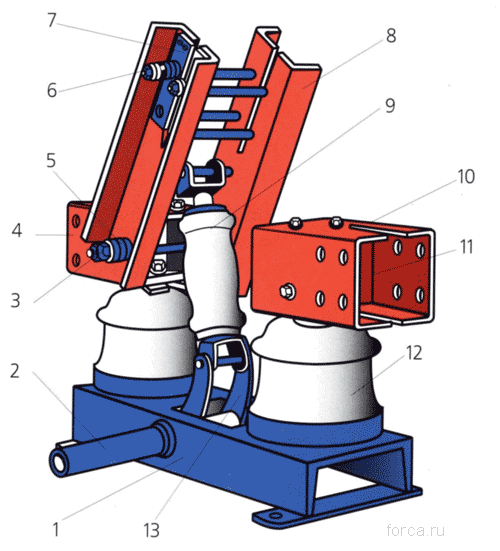

Разъединитель РВК-10:
1 - основание;
2 - вал;
3 - ось;
4 и 10 - неподвижные контакты;
5 и 6 - пружины поджатия;
7 - стальная пластина;
8 - подвижный контакт;
9 - фарфоровая тяга разъединителя;
11 - чугунный контактодержатель;
12 - опорный изолятор;
13 - рычаг.
