Разъединители РВР-10 для номинальных токов более 1000 А как правило производятся в полюсном исполнении, при монтаже могут соединяться в двух- или трёхполюсный аппарат.

На номинальные токи от 2000 до 8000 А предназначены разъединители серии РВР (рубящего типа). Неподвижные контакты такого разъединителя состоят из двух швеллерообразных частей, контактные ножи выполнены из меди коробчатого сечения и располагаются попарно в два этажа полками наружу.

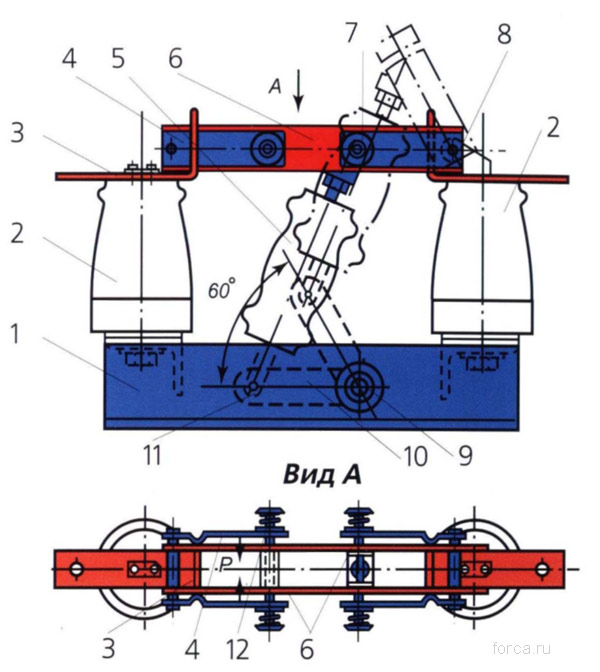

Полюс разъединителя РВР-10:

1 - рама; 2 - опорный изолятор; 3 - неподвижный контакт; 4 - стальная пластина; 5 - фарфоровая тяга; б - контактный нож; 7, 8 и 11 - оси; 9 - вал; 10 - рычаг.
