Страница 7 из 7

Перечень обозначений элементов электрических схем

(см. рисунки с 11 по 18)

Таблица 4

Обозначение Тип, выполняемая функция Прим.
QF Выключатель управляемый
SA1 Устройство коммутирующее типа КСА для внешних вспомогательных цепей, контролирующих положение контактов QF
SA2 Контакт блокировочный типа БКМ в цепи отключения, контролирующий положение контактов QF
SA3

SA5

SA6

Контакты блокировочные в цепи включения, контролирующие:

  1. положение контактов выключателя QF;
  2. положение кулака завода пружин;
  3. состояние включающих пружин.
SA4 Переключатель режимов работы электродвигателя (АВТ, РУЧ), ПК16 -11 И 2014
SQ1 Контакт блокировки типа БКМ включения электродвигателя при ручном заводе пружин (выключатель конечный BПK - 2110)
SQ2 Контакт типа БКМ, отключающий электродвигатель (после обеспечения готовности привода к включению QF)
SQ3 Контакт типа БКМ, включающий электродвигатель завода пружин в начале процесса включения выключателя
SQ4 Контакт типа БКМ отключения, счетчика
SQ5, SQ6 Контакт типа БКМ подключения ограничителя тока в цепи т s отключения выключателя
SB1 Выключатель КУ 111101- кнопка пуска двигателя при ручном заводе пружин
SB2 Выключатель КУ 111201-кнопка остановки двигателя
SK1 Регулятор температур типа РТХО - датчик автоматического управления основным обогревом; -
SP Сигнализатор давления элегаза в полюсах выключателя, ФГ- 1007 - 032 установлен на выключателе.
SF Выключатель автоматический (АП50Б - ЗМТ. 1 2,5 * 10,2П) питания электродвигателя и антиконденсатного подогревателя R1
ЕК1- ЕК4 Нагреватель ТЭН - 71 - А 10/ 0,4 S 220

продолжение таблицы 4

Обозначение Тип, выполняемая функция Прим.
КМ1, КМ2 Пускатель электромагнитный ПМЛ -1100 0* 4В 220 В
М Двигатель завода пружин АИР 71 А4 220/380 В М-3081 ППрК-1400 0,55 кВт
АИР 71 В4 220 / 380 В М-3081 ППрК-1800,1800 С 0,75 кВт
PC Счетчик импульсов (операций "О") СИ - 2Q6 110 В
YA1, УАЗ Электромагнит отключения
YA2 Электромагнит включения
Д1 Антиконденсатный подогрев (резистор ПЭВ - 100 - 1 кОм)
R2 Резистор ПЭВ - 10 - 2 кОм Только для исп. 220 В
R3, R4 Резистор (ПЭВ - 15 - 47 Ом), ограничивающий величину тока в цепи отключения
СР Пульт управления
ХТ1-ХТ4, ХТ7 Блок зажимов Б3 24-4П25-В/В-5
ХТ1-ХТ4, ХТ7

\

Блок зажимов БЗ 24 - 4 П 25 - В / В - 10
ХТ5, ХТ6, ХТ8, ХТ9 Блок зажимов типа КР-2
Контакты сигнальных цепей:
SH1 "Не включен автомат SF"
SH2 "Неисправность в системе завода пружин"
SH3 "Не включена автоматика управления электродвигателем" .
SH4 "Не взведены пружины"
КУ1, КУ2 Ключ управления не поставляется

ОБП.466.218 РЭ

ПРИЛОЖЕНИЕ А (справочное)

ПЕРЕЧЕНЬ ПРИНАДЛЕЖНОСТЕЙ

Наименование Обозначение Рисунок

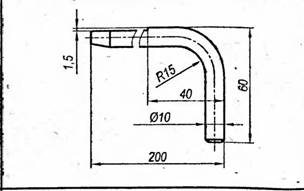

Ручка

съемная

8БП.253.638 Ручка

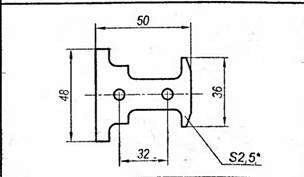

Планка 8СЯ. 152.059 Планка

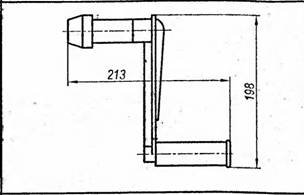

Ручка 5СЯ.253.035

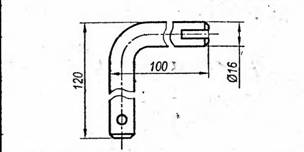

Задвижка 8СЯ.870.015

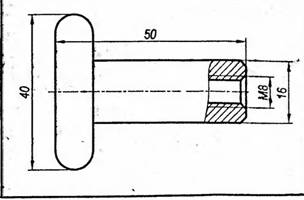

Приспособление

("спец-гайка")

5БП.487.863

СМЕННЫЕ КОМПЛЕКТЫ ДЛЯ ПРИВОДОВ СЕРИИ ППрК

1. КОМПЛЕКТ РЕМОНТНЫЙ КР-1
Наименование и характеристика № чертежа или др. документ Кол. на комплект Масса I шт., кг № pirc/ № поз Примем.
1. Ролик 8СЯ.221.073 2 0,052 9/8 026/12
2. Собачка (зуб) 8СЯ.272.080 Г 0,32 3/8
3. Собачка 8СЯ.272.086 1 0,15 3/13,21
4. Собачка 5БП.272.111 1 0,132 3/21 Только для Г1Г1рК-1800С
5. Втулка 8СЯ.000.247 4" 0.015 3/14,18 Для фиксации осей, роликов и рычагов
6. Пружина 8СЯ.281.691 4 0,0013
7. Штифт 8СЯ.934.078 4 0,009
8. Пружина (тумблерная) 8СЯ.281.546 2 0.027 3/32
9. Пружина (для собачки) 8СЯ.281.529 2 0.021
10. Пружина

(для сухаря механизма

блокировки)

8СЯ.281.532 1 0.0012 3/60
11. Полтинник игольчатый, 1-941/12 ГОСТ 4060-78 2 0,004 017/12
12. Подшипник игольчатый 1-942/20 ГОСТ 4060-78 2 .0,02 026/20
13. Манжета 1.1 -30x52-1 ГОСТ 8752-79 т 0,032 для редуктора
14. Кольцо 025-031-36 ГОСТ 9833-73 1 0,0009 7/17
15. Кольцо 028-036-46 ГОСТ 9833-73 1 0,00168 6
16. Кольцо 042-050-46 ГОСТ 9833-73 1 0,00238
17. Кольцо 045-053-46 ГОСТ 9833-73 1 0,00254
18. Кольцо 050-060-58 ГОСТ 9833-73 2 0,00455 6/14,7/18
19. Контактный узел типа

БКМ

БКЖИ.685.112.001-02, 1 0,1
БКМ-Т БКЖИ.685.112.001-03
20. Шайба 12,5\25х0,5 8БП.950.073 4 0,0014
21. Шайба 22\32х1 8СЯ.950.390 4 0,003
22. Шайба 22\40х1 8БП.952.299-23 4 0,007
23. Шплинт 3,2x32 8БП.994.018 ' 4 0,002

2. КОМПЛЕКТ РЕМОНТНЫЙ КР-2

Для приводов ППрК-1400 выключателей ВМТ-110 (зав. № > 5720) и ВМТ- 220 (зав. № > 1095) с током отключения 25 кА
Наименование и характеристика № чертежа или др. документ Кол.

на

комп­-

лект

Масса 1шт., кг Прим.
Исполнения
УХЛ Т
1. Катушка ЭО 110В или 220 В 5СЯ.520.307-07 5СЯ.520.308-07 I 0,203
5СЯ:520.307-06 5СЯ.520.308-06 0,209
2.Катушка ЭВ 110 В или 220 В 5СЯ.520.307-02 5СЯ.520.308-02 1 0,26
5СЯ.520.307 5СЯ.520.308 0,25
3. Резистор ПЭВ15-47 Ом ОЖО.467.546 ТУ 1 0,02

Для приводов ППрК-1800 выключателей ВМТ-110 и ВМТ- 220 и дли приводов ППpK-1800C выключателей ВГТ-110 с током отключении 40 кА

Наименование и

характеристика

№ чертежа или др. документ Код.

на

ком­-

плект

Масса 1 шт., кг Прим.
Исполнения
УХЛ Т
1.Катушка ЭО 110 В или 220 В 5СЯ.520.307-03 5СЯ.520.308-03 1 0,29
5СЯ.520.307-01 5СЯ.520.308-01 0,28
2.Катушка ЭВ 110В или 220 В 5СЯ.520.307-02 5СЯ.520.308-02 I 0,26
5СЯ.520.307 5СЯ.520.308 0,25
3.Резистор ПЭВ-15-47 Ом ОЖО.467.546 ТУ 1 0,02
Для приводов ППрК-1800 выключателей ВМТ-150 с током отключения 31,5 кА
Наименование и характеристика чертежа или др. документ Кол. на ком­п-лект Масса 1 шт., кг Прим.
Исполнения
УХЛ Т
Катушка ЭО и ЭВ 110 В или 220 В 5СЯ.520.307-02 5СЯ.520.308-02 1 0,26
5СЯ.520.307 5СЯ.520.308 0,25

Примечания.

  1. Указанные комплекты поставляются по отдельному заказу за дополнительную плату.

Пример записи заказа:

"Комплект КР-1 для ППрК-1800, 22011 ВМТ-150",

  1. Для приводов серии ППрК выключателей, выпущенных до апреля 1991 г. (ВМТ-110-25 с заводскими номерами or 1 по 5720 и выключателей ВМТ-220-25 от I по 1095), предлагаются комплекты для модернизации (КМ) и катушки для электромагнитов управления. Соответствующую информацию можно получить на заводе- изготовителе.

ПЕРЕЧЕНЬ

ИНСТРУМЕНТА, НЕОБХОДИМОГО ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИВОДА (КРОМЕ СПЕЦИАЛЬНОГО, УКАЗАННОГО В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ ВЫКЛЮЧАТЕЛЯ)

Наименование, тип Основные

технические

характеристики

Обозначение

стандарта

Примечания
Линейка-150 до 150 мм цена деления 1 мм ГОСТ 427 - 75
Ключи гаечные: 7811 -0457 10 X 11 ГОСТ 2839 - 80 Нормальной точности(Н)
7811 - 0007 12 х 13
7811 -0021 12 х 14
7811 -0464 13 х 17
7811 -0023 17 х 19
7811 -0024 19x22
7811 - 0026 24 х27
Ключ рожковый 7812-0342 0 42 0 64 ОСТ2.И90-2-87 для отв. 0 4,5 для отв. 06
Отвертки слесарно-монтажные 7810-0966.1.1 0,6 х 2,8 ГОСТ 17199-88 для винтов М4
7810-0968.1.1 1,0 х 4,5 для винтов Мб

ПЕРЕЧЕНЬ

СМАЗОК И ДРУГИХ МАТЕРИАЛОВ, РЕКОМЕНДУЕМЫХ К ПРИМЕНЕНИЮ

ПРИ РЕМОНТАХ ПРИВОДА

Тип ГОСТ или ТУ Где применяется
Смазка ЛЭП либо смазка Литол МЛи 4/12-3 ТУ38-101-1021-85 ГОСТ 2 И 50- 87 Трущиеся узлы и детали, шарнирные соединения дверей, подшипники, цепь.
Масло К-17 ГОСТ 10877 - 76 Детали не имеющие лакокрасочных покрытий, при консервации.
Уайт - спирит или керосин ГОСТ 3134-78 Подшипники механизма (промывка).
Масло И - 20А (или ВНИИ НП- 401, МРТУ38-1-185-65) ГОСТ 20799 - 88 Заполнение редуктора (0,64 дм*), смазка резиновых уплотнений перед установкой.
Смазка:

смазка ЛЭГ1 -5 весовых частей, графи г скрытокристаллический (аморфный) литейный или кристаллический (серебристый) литейный - одна весовая часть.

ТУ38-101.1021-85 ГОСТ 5420 -74 ГОСТ 5279 -74 Ось рычага-сцепителя, ось серьги ведомого рычага
Клей 88-М TY3S-105-1061-82 Винт вал1тка рычага поз.50 (рисунок 3)
Жидкость Г1МС-200 ГОСТ 13032-77 Заполнение буфера отключения (0.225 дм3)
Масло трансформаторное ГОСТ 982-80 или ГОСТ 10121-76 Заполнение буфера "включения" (0,08 дм3)
Эмаль ПФ-115 красная ГОСТ 6465- 76 Установка крепежа М4, М5, и Мб, кроме клеммных зажимов.

НОРМАТИВНЫЕ ССЫЛКИ

1. ГОСТ 427-75 *

Линейки измерительные металлические Технические условия.

2. ГОСТ 687-78 Выключатели переменного тока на напряжение свыше 1000В. Общие технические условия
3. ГОСТ 982-80 Масла трансформаторные. Технические условия
4. ГОСТ 2839-80 Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры.
5. ГОСТ 3134-78 Уайт-спирит. Технические условия.
6. ГОСТ 4060-78 Подшипники роликовые игольчатые с одним наружным штампованным кольцом. Технические условия.
  • ГОСТ 5279-74
  • ГОСТ 5420-74
    		• Графит кристаллический литейный. Технические условия

    Графит скрытокристаллический. Технические условия

  • ГОСТ 6465-76
  • ГОСТ 8752-79
    		• Эмали ПФ-115. Технические условия Манжеты резиновые армированные для валов. Технические условия
    11. ГОСТ 9833-73 Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры
    12. ГОСТЮ121-76 Масло трансформаторное селективной очистки. Технические условия.
    13. ГОСТ 10877-76 Масло консервационное К-171 Технические требования.
    14. ГОСТ 13032-77 Жидкости полиметилсилоксановые. Технические условия.
    15. ГОСТ 13568-75 Цепи приводные роликовые и втулочные. Общие технические условия.
    16. ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
    17. ГОСТ 15543-70 Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды.
    18. ГОСТ 17199-88 Отвертки слесарно-монтажные. Технические условия
    19. ГОСТ 20799-88 Масла индустриальные. Технические условия.
    20. ГОСТ 21150-87 Смазка ЛИТОЛ-24. Технические условия
    21. ГОСТ 23216-78 Изделия электротехнические. Общие требования к хранению, транспортированию, временной противокоррозионной защите и упаковке.
    22. ГОСТ 23343-78 Грунтовка ГФ-0119. Технические условия.
    23. ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам.
    24. ОСТ2.И90-2-87 Ключи рожковые
    25. ТУ38-101.1021-85 Смазка ЛЭП. Технические условия.
    26. ТУ38-105-1061-82 Клей 88-Н. Технические условия.
    "
