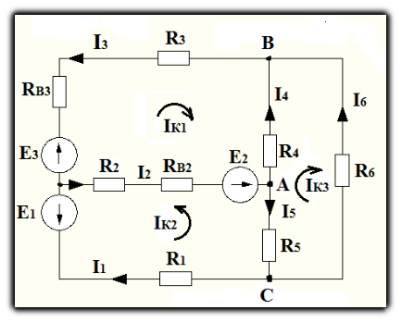

Пример расчета цепей постоянного тока

Дано:	Е1=6 В
	Е2=20 В
	Е3=4 В
	RВ2=0,8 Ом
	RВ3=1,2 Ом
	R1=4 Ом
	R2=6 Ом
	R3=4 Ом
	R4=4 Ом
	R5=3 Ом
	R6=3 Ом
Найти:	I1, I2, I3, I4, I5, I6 - ?

Решение

По первому закону Кирхгофа:

По второму закону Кирхгофа:

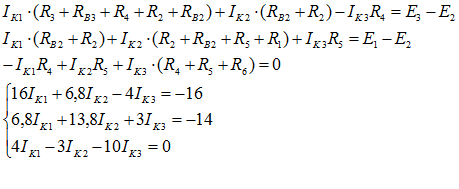

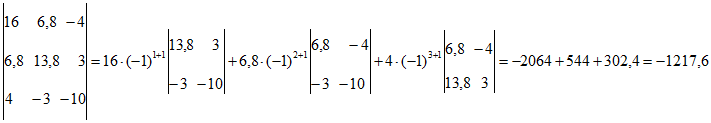

По методу контурных токов:

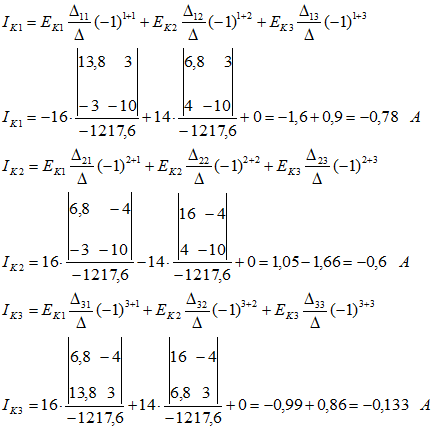

После, найдем токи

Проверим токи по первому закону Кирхгофа:

Токи найдены правильно.

Составим баланс мощности для данной схемы

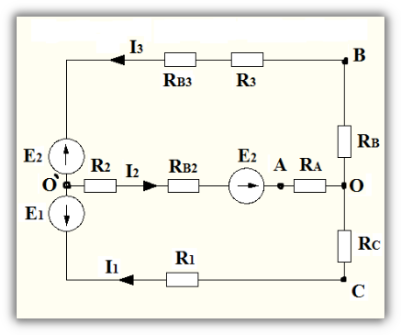

Заменим треугольник сопротивлений (контур IK3) эквивалентной звездой:

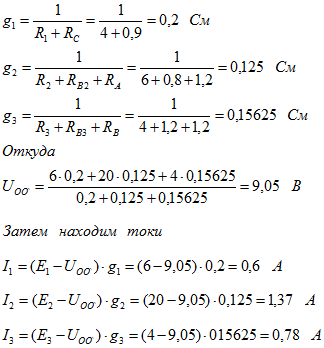

Произведем расчет методом узлового напряжения

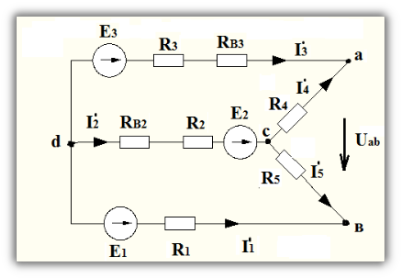

Метод эквивалентного генератора

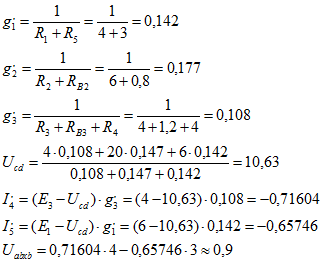

По второму закону Кирхгофа

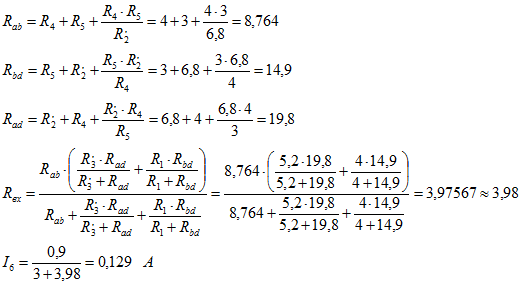

Находим Rвх
