Примеры магнитных цепей электрических машин

Выше были рассмотрены простейшие магнитные цепи. В реальных магнитных и электромеханических системах магнитные цепи значительно сложнее - разветвленные и распределенные.

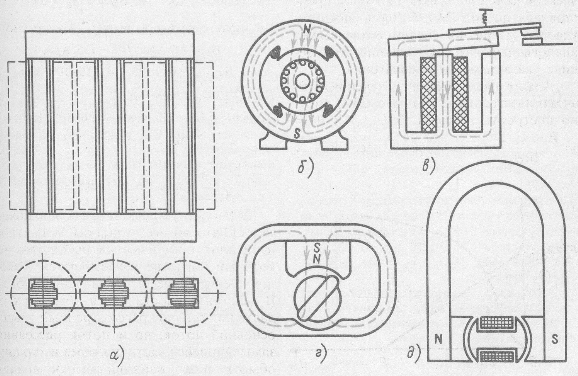

Рис. 24.9

Некоторые примеры магнитных цепей представлены на рис. 24.9:
на рис. 24.9, а изображена трехстержневая магнитная цепь трансформатора, собранная из Ш-образных листов;
на рис. 24.9, б схематически изображена магнитная цепь электрической машины постоянного тока;
на рис. 24.9, в показана магнитная система электромагнитного реле, контакты которого замыкаются при притяжении якоря (подвижной части) к сердечнику электромагнита;
на рис. 24.9, г и д показаны магнитные системы магнитоэлектрического измерительного прибора и магнето (устройства зажигания газовой смеси двигателей внутреннего сгорания), в которых магнитное поле создается постоянными магнитами (N-S).

Во всех конструкциях магнитная цепь более сложная и ее только приближенно можно описать нелинейной магнитной цепью с параметрами, соответствующими участкам разветвленного магнитопровода, и аналогичной нелинейной резистивной цепью.
