CHINT

Автоматические

выключатели

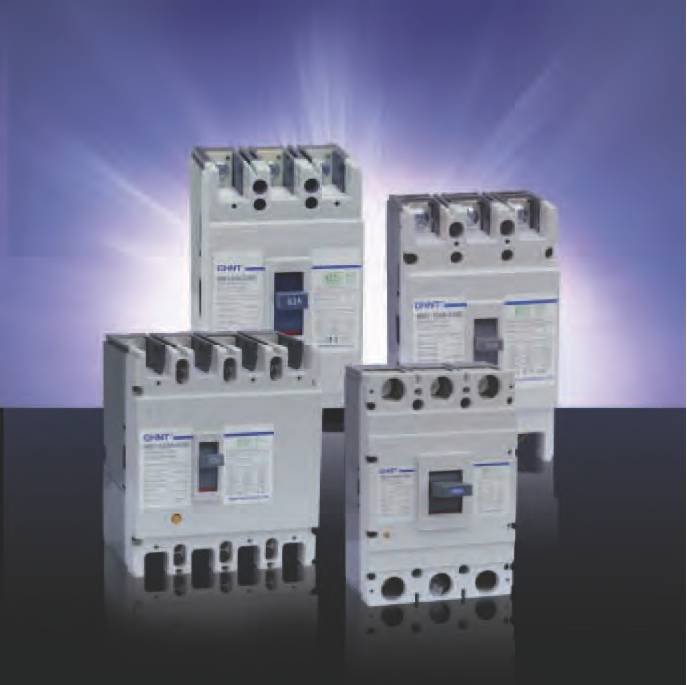

Автоматические выключатели серии NM1, производства компании CHINT (Китай)

1. Характеристики

Сертификаты: КЕМА, RCC, РСТ, ESC, UKRTEST

Электрические характеристики: до 690В переменного тока частоты 50/60 Гц, 10 - 1250А

Автоматические выключатели NM1

Условия монтажа: на вертикальной плоскости, в вертикальном или горизонтальном положении

2. Структура условного обозначения

NM 1 - /

тип N полюса четырёхполюсного выключателя*

~~ обозначение типа защитной характеристики выключателя:

отсутствует - для защиты сетей и оборудования 2 - для защиты электродвигателей

код типов расцепителей и дополнительных узлов выключателя ( см. таблицу на странице 87)

~~ число полюсов

обозначение вида привода управления выключателем ): отсутствует- ручной привод Р-двигательный привод Z- управление поворотной рукояткой через оперативную панель

условное обозначение класса отключающей способности: S - стандартный Н- высокая отключающая способность

R- токоограничивающий тип выключателя

значение наибольшего номинального тока для данного исполнения выключателя _ условное обозначение серии выключателей

условное обозначение автоматического выключателя ~ условное обозначение кода изготовителя ( компании)

Стандарт соответствия: ГОСТ Р 50030.2

Примечание: ниже приведены условные обозначения четырёх типов N (нейтральных )полюсов: А: полюс без расцепителей в зоне сверхтоков, не обладающий коммутационной способность

фазных полюсов выключателя, коммутирующий только номинальный ток В: полюс без расцепителей в зоне сверхтоков, обладающий коммутационной способность

фазных полюсов выключателя С: полюс с расцепителями в зоне сверхтоков, обладающий коммутационной способность

фазных полюсов выключателя D: полюс с расцепителями в зоне сверхтоков, не обладающий коммутационной способностью фазных полюсов, коммутирующий только номинальный ток

3. Классификация

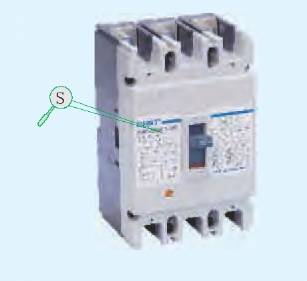

- с высокой отключающей способностыо(Н)

- токоограничивающий тип (R)

- по классу отключающей способности: - с стандартной отключающей способностью (S)

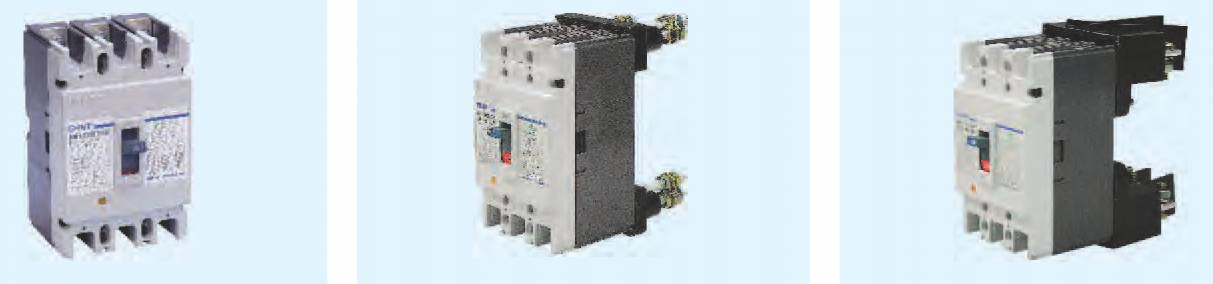

Исполнения по способу монтажа и присоединения проводников - стационарное исполнение, переднее присоединение - стационарное исполнение, заднее присоединение (шинами)

- втычное исполнение

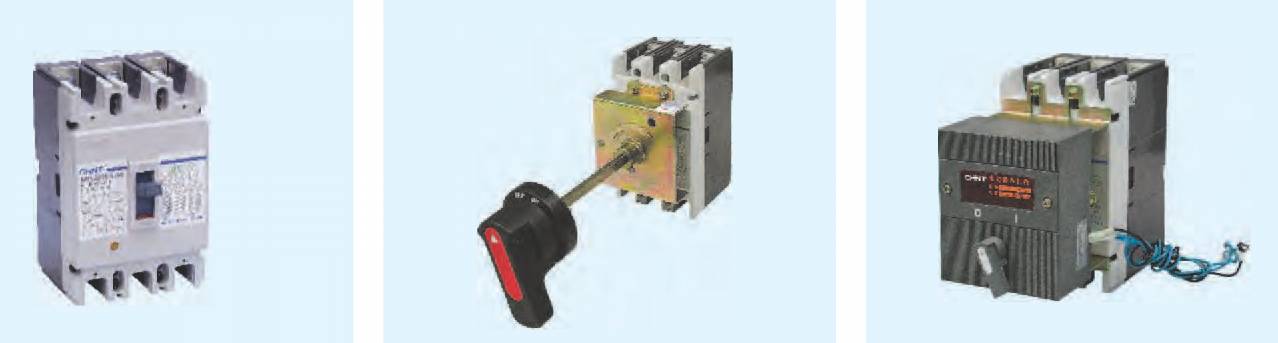

Исполнения по способу управления - ручное управление рукояткой выключателя

- ручное управление поворотной рукояткой через -управление посредством двигательного привода оперативную панель

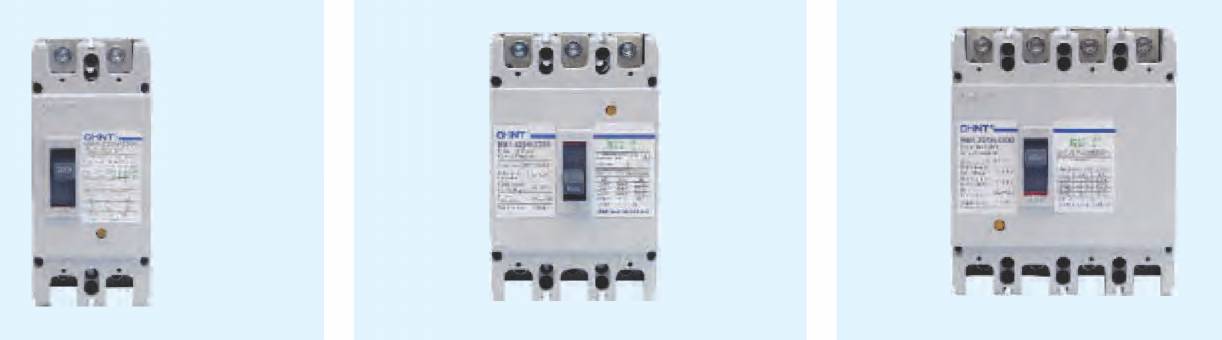

Исполнения по числу полюсов - двухполюсные ( 2Р)

- трёхполюсные ( ЗР )

- четырёхполюсные ( 4Р, ЗР + N )

4. Условия эксплуатации

Диапазон температур: от -5 до 70°С. Температура 40°С является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При применении выключателей с температурой окружающей среды отличной от 40°С следует корректировать значение номинального тока применяя температурный коэффициент, указанный на стр. 127.

Высота над уровнем моря: не более 2000м (при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока ).

Категория загрязнения среды: 3

Допустимая влажность воздуха:

Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40°С. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20°С.

Необходимо принять меры защиты от выпадения росы на выключателе.

Автоматические

выключатели

5. Технические характеристики

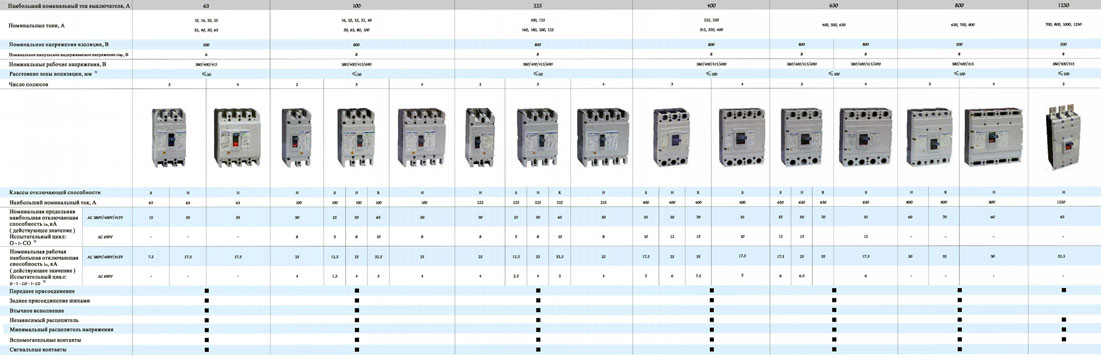

Технические характеристики NM1 CHINT

Примечания:

Для выключателей исполнений 63H - 800Н отсутствует опасный выброс ионизированных газов при коммутации

Символы О, f, со в испытательных циклах означают:

- операция автоматического отключения при появлении тока К.З. предварительно включённого выключателя;

- интервал времени между двумя последовательными операциями при испытании в условиях короткого замыкания (3 минуты); СО - операция включения на короткое замыкание с последующей операцией автоматического отключения

CHINT

NM1 устройство

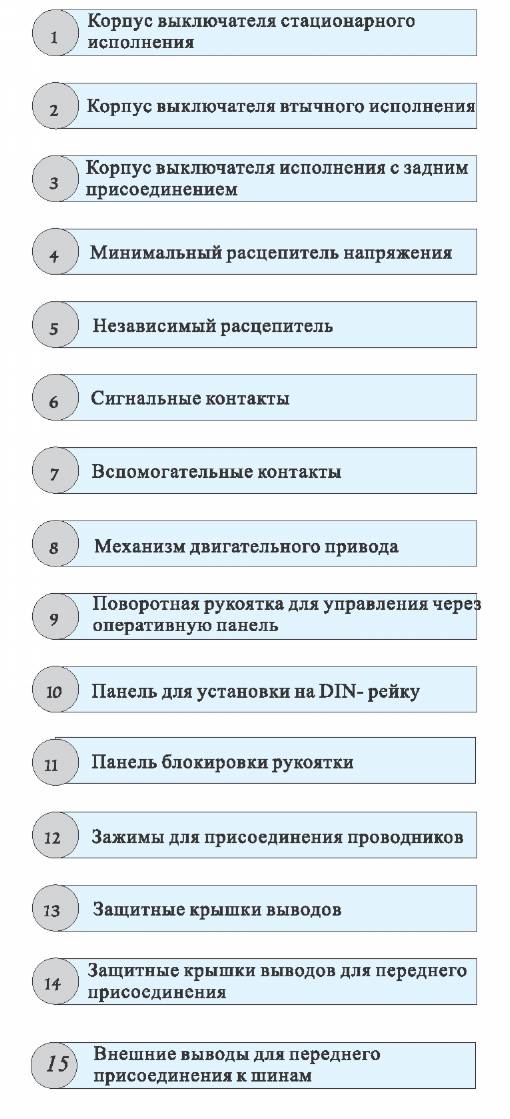

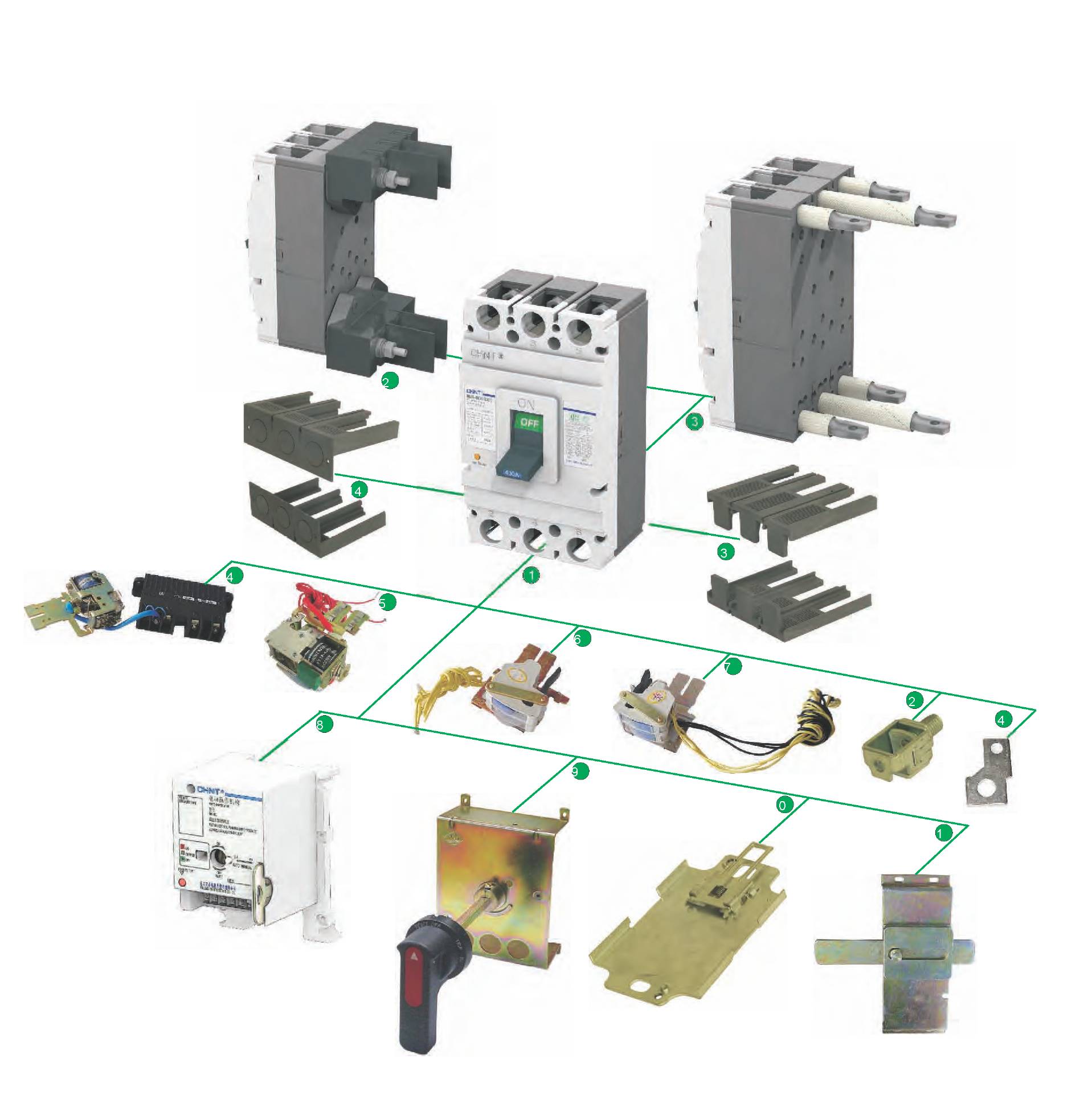

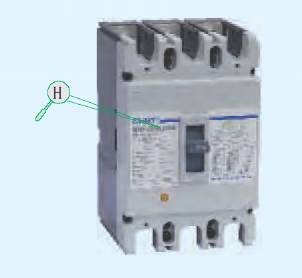

7. Конструкция выключателей

Автоматические выключатели серии NM1

Автоматические выключатели

6. Защитные характеристики

Время срабатывания выключателя в зоне токов перегрузки ( исполнения для защиты сетей и оборудования ) при нагрузке всех полюсов

Испытательный токI/InВремя воздействияСостояние выключателя
1Ток несрабатывания

(выключатель не должен отключаться)

1.051 час при In не более 63 А, 2 часа при In более 63АХолодное состояние
2Ток срабатывания (выключатель должен сработать)1.301 час при In не более 63 А, 2 часа при In более 63АНепосредственно после испытаний по п. 1

Время срабатывания выключателя в зоне токов перегрузки (исполнения для защиты электродвигателей) при нагрузке всех полюсов (характеристики, согласованные с ГОСТ Р 50030.4.1)

Испытательный токВремя воздействияСостояние выключателяДля выключателей номинальных токов:
11.0IN2 часаХолодное состояниелюбого значения In
21.2IMменее 2-х часовНепосредственно после испытаний по П.1любого значения In
3lSlnне более 4-х минутХолодное состояние10^№=^225
не более 8 минутХолодное состояние225^14^630
47.21Иот 4 -х до 8 секунд включительноХолодное состояние10^:111^225
от 6 до 10 секунд включительноХолодное состояние225^1М<630

Таблица значений номинальных токов N полюса четырёхполюсных выключателя ( расположен с правой стороны выключателя ) для N полюсов типов С и D

16 20
Наибольший номинальный ток выключателей, Номинальные токи фазных полюсов, АНоминальные токи N полюсов, Л
1010
16 20
6325 3225 32
40 5040 50
6363
1010
16 2016 20
25 3225 32
10040 5040 50
63 8063 63
10063
100100
125 160100 100
225180 200100 100
225125
225'225
400315225
350250
400250
4002->0
630500315
630350
700 800400 500
800
