11. Дополнительные узлы
CHINT

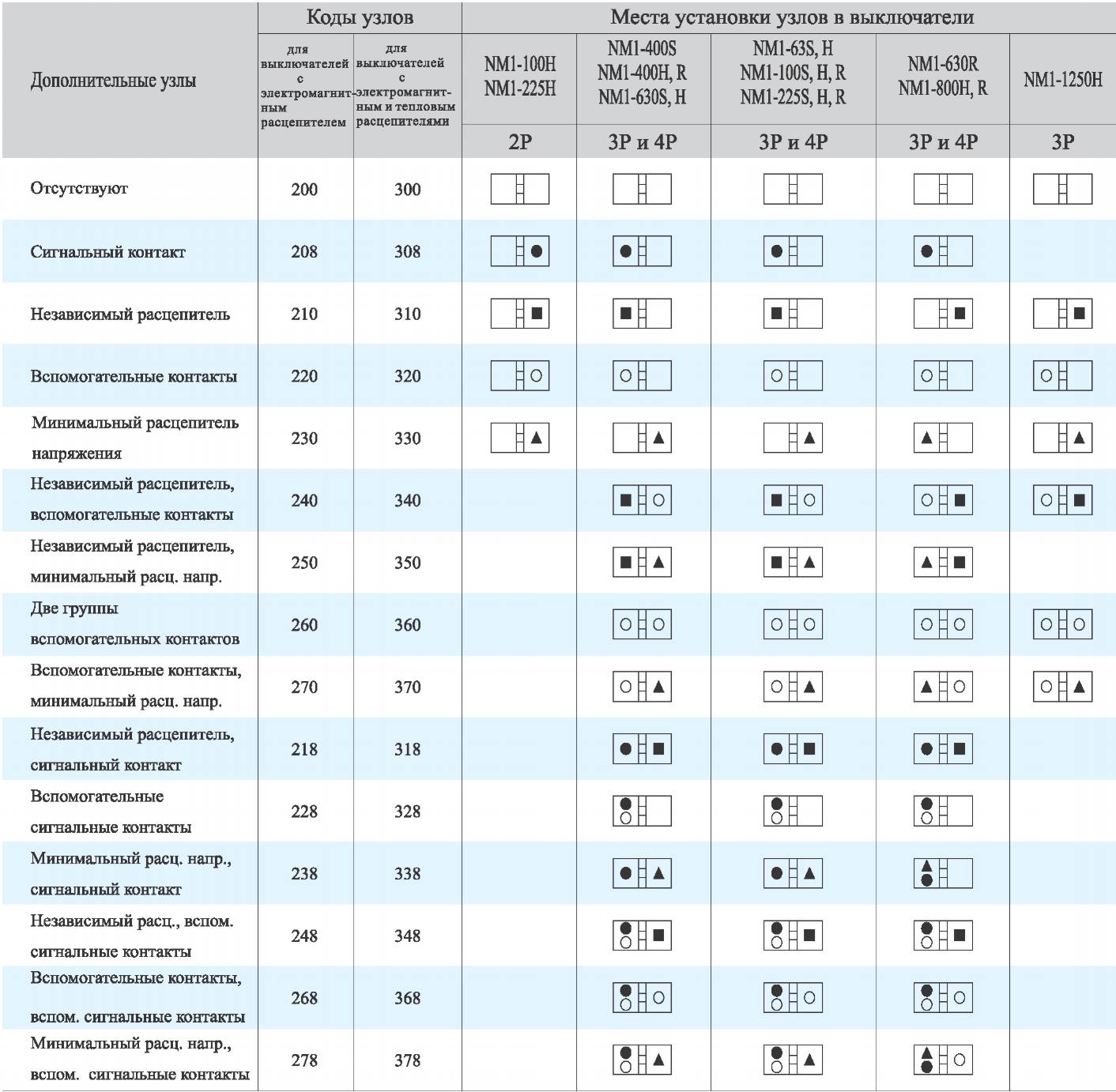

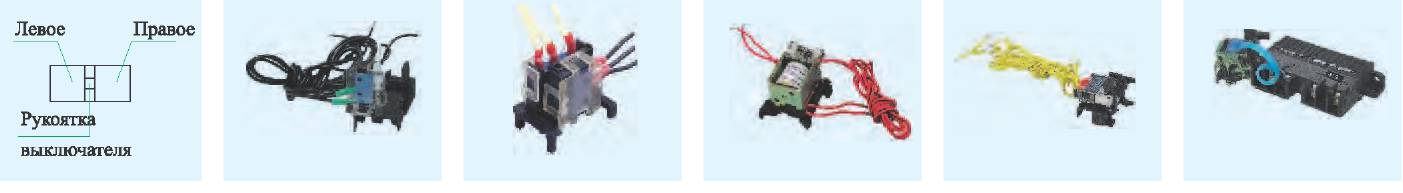

Расположение дополнительных узлов
11.1 Характеристики минимального расцепителя напряжения
Un=70~35% Us, не должен включаться, но может отключится
Un=<35% Us, должен отключится
Un=>85% Us, должен включится
Номинальные напряжения переменного тока: SOHz, 230В и 400В. Типы и параметры исполнений минимального расцепителя напряжения
| Тип | А2 | А4 | D1 | D2 |
| напряжение | АС 230В | АС 400В | DC ИОВ | DC 230В |
| номинальная частота | 50Гц | 50Гц | - | - |

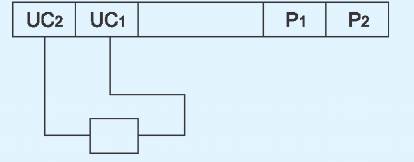

Схема подключения минимального расцепителя напряжения
11.2 Характеристики независимого расцепителя
Номинальные напряжения переменного тока: 50Гц, 230В и 400В.
Un=70%~110% Us, напряжение срабатывания
Типы и параметры исполнений независимого расцепителя
| Тип | А1 | А2 | А4 | D1 | D2 | D3 |
| напряжение | AC 110/127В | AC 230В | AC 400В | DC 110В | DC 230В | DC 24В |
| номинальная частота | 50Гц | 50Гц/60Гц | 50Гц/60Гц | - | - | - |
Примечания: исполнения DC 24В, номинальный ток для срабатывания расцепителя 5А+10%
Схема подключения независимого расцепителя
11.3 Вспомогательные контакты и сигнальные контакты Номинальные характеристики:
| Наибольший доп. ток | Номинальный тепловой ток Ith, А | Номинальный рабочий ток 1е, А при АС 400В | Номинальный рабочий ток 1е, А при DC 230В |
| Inm<225A | 3 | 0.26 | 0.14 |
| Inm3=400A | 6 | 3 | 0.2 |

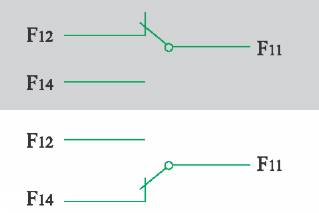

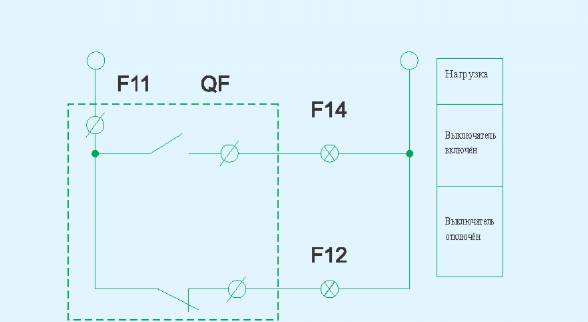

а. Вспомогательные контакты
| Автоматический выключатель во включённом положении |
| Автоматический выключатель в отключённом положении |
CHINT
Автоматические
выключатели
b. Сигнальный контакт
При включённом или отключённом положении выключателя, если не было автоматического отключения, сигнальный контакт выключен. При автоматическом срабатывании выключателя (под воздействием расцепителей или кнопки " TEST "), сигнальный контакт включается. После взвода механизма выключателя, сигнальный контакт отключается ( переходит в исходное состояние ).
Автоматический выключатель во включенном или отключённом положении Автоматический выключатель в положении автоматического отключения

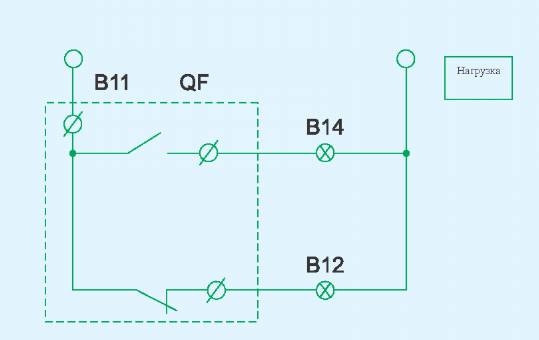

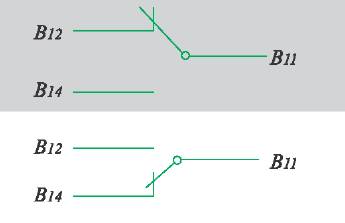

Схема подключения сигнальных контактов
Схема подключения сигнальных контактов
Внешние дополнительные узлы 11.4 Двигательные приводы
| Исполнения | NM1-63 NM1-100, NM1-225 | NM1-400 NM1-630, NM1-800, NM1-1250 |
| Тип конструкции привода | Электромагнитный | Электродвигательный |
| Обозначения типов для приводов переменного тока Обозначения типов для приводов постоянного тока | А2,А4 Dl, D2 | А2,А4 Dl, D2 |
Примечания: А2: 220В/230В/240В; А4:380В/400В/415В ; Dl: DC24B; D2:DC110B.

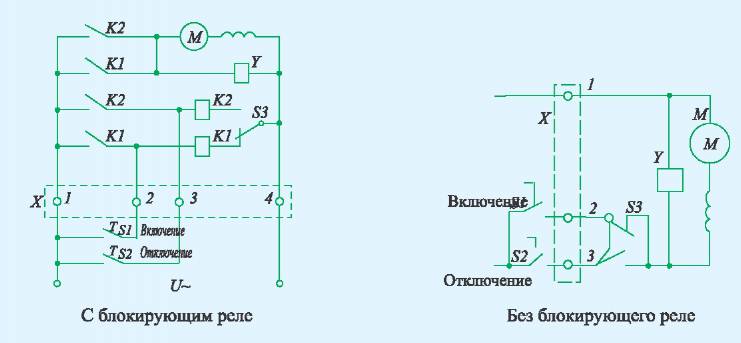

NM1-400, 630, 800,1250 схема включённого и отключённого положения двигательного привода(АС)
Исполнения АС 50Гц 230В или 400В

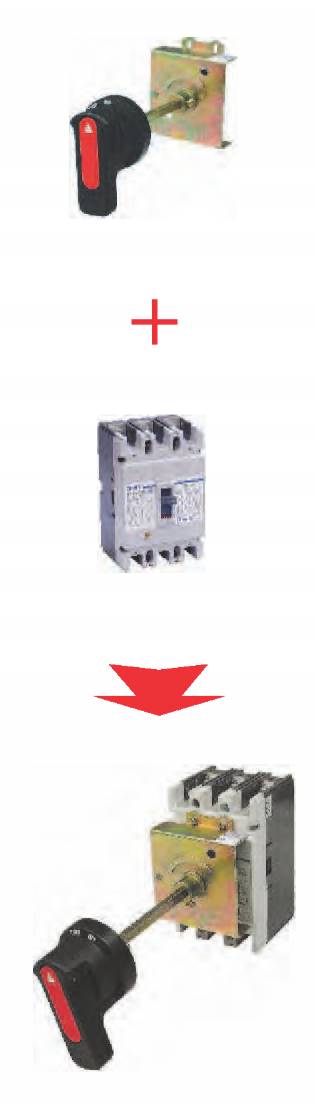

Ручной привод управления поворотной рукояткой через оперативную панель

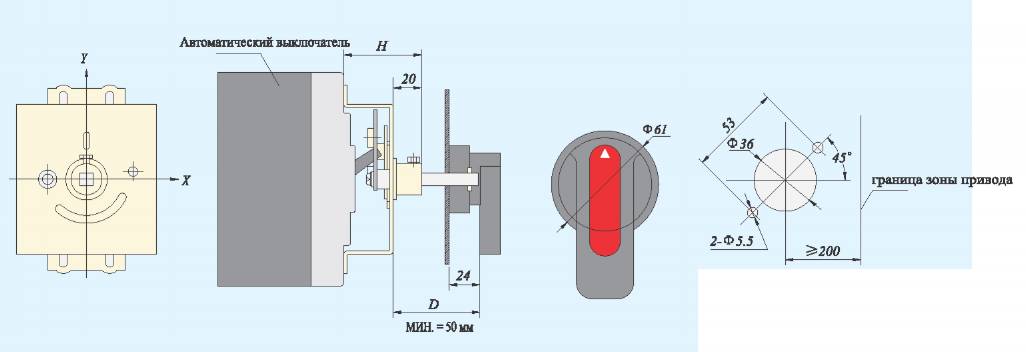

Установочные размеры привода

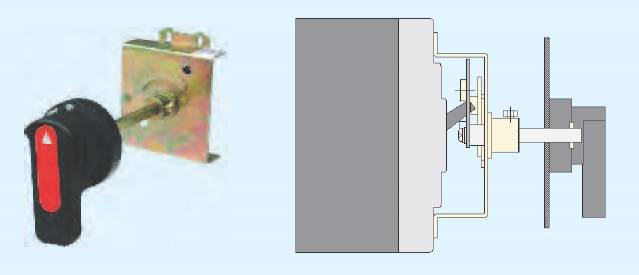

Управление выключателя приводом через оперативную панель
Расположение и размеры отверстий в оперативной панели для установки привода
(мм)
| Исполнение выключателя | NM1-63 | NM1-100 | NM1-225 | NM1-400S | NM1-400H NM1-400R | NM1-630S | NM1-630R NM1-800H NM1-800R |
| Монтажный размер H | 49 | 54 | 54 | 84 | 76 | 83 | 76 |
| Смешение центра привода по оси У от центра выключателя | 0 | 0 | 0 | 0 | -10 | 0 | -20 |
Автоматические
выключатели

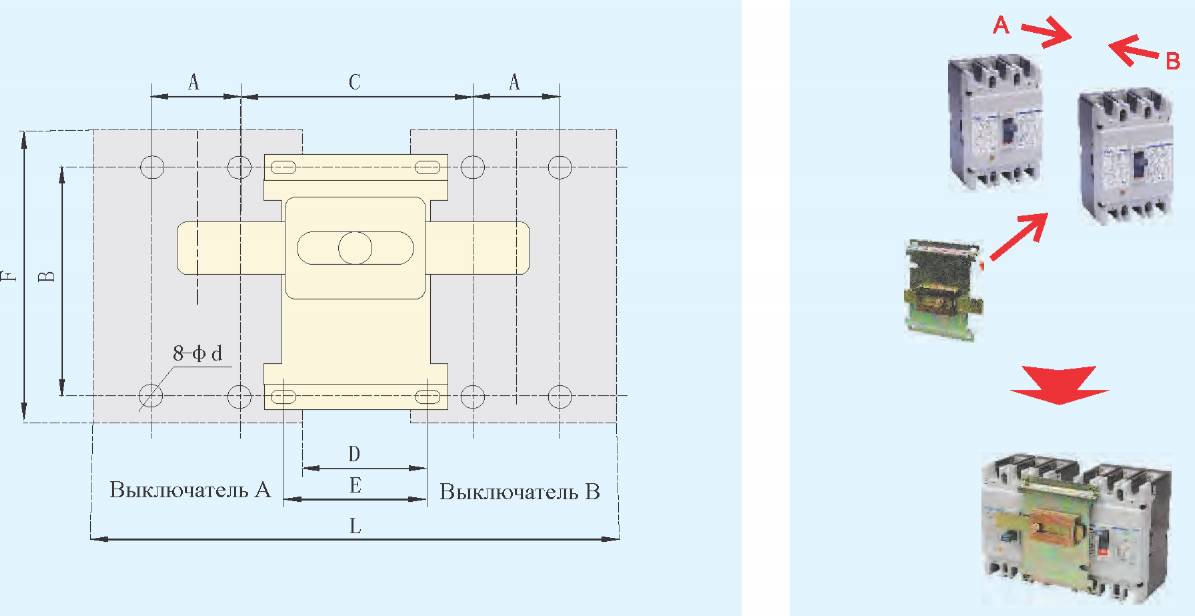

Габаритные и установочные размеры
Примечания:
* отверстия для установки выключателей
CHINT
выключатели должны быть установлены на панели до установки механизма блокировки.
(мм)
| Исполнения выключателей | А | В | С | D | Е | F | L | Фй |
| NM1-63 | ||||||||
| NM1-100 | 30 | 129 | 90 | 30 | 90 | 155 | 210 | 4.5x6* |
| NM1-225 | 35 | 126 | 100 | 30 | 100 | 165 | 240 | 5.5 |
| NM1-400 | 44 | 194 | 172 | 20 | 62 | 257 | 330 | 7 |
| NM1-630 | 58 | 200 | 175 | 48 | 62 | 270 | 412 | 7 |
| NM1-800 |
