12. Дополнительная техническая информация
Номинальный ток выключателей NM1-225 по заказу может быть увеличен до 2S0A.
Выводы для присоединения шин выключателя NM1-1250 входят в комплект поставки. Для выключателей других типов NM1 их необходимо заказывать.
В выключателях серии NM1 только исполнения H выполняют функцию выключателя-разъединителя.

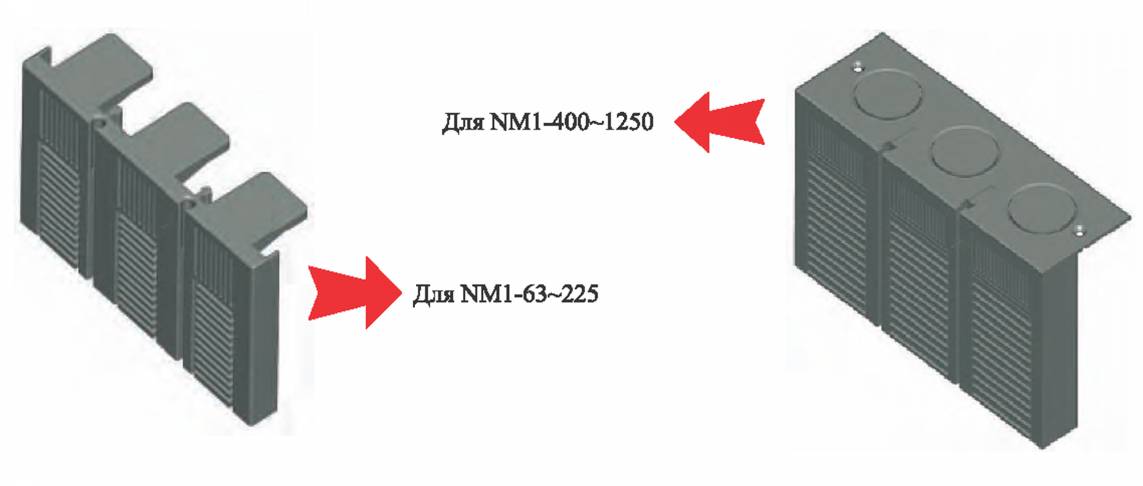

Для выключателей серии NM1 предусмотрены крышки выводных зажимов, после установки которых обеспечивается степень защиты ГР40.
12.S Минимальные расстояния от выключателей до заземлённых металлических частей и частей оборудования, находящегося по напряжением
| ^Исполнение Расстояния, не менее, мм:-,. | NM1-63 | NM1-100 | NM1-225 | NM1-400 | NM1-630 | NM1-800 | NM1-1250 |
| Со стороны подключения питания | 50 | 50 | 50 | 100 | 100 | 100 | 100 |
| Со стороны подключения нагрузки | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| С левой или правой стороны выключателя | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
12.6 Моменты затяжки винтов зажимов проводников
| Сечения медных проводников | Номинальный ток, А | Моменты затяжки, Нм | ||
| AWG/MCM | мм² | Винтов вывода присоединения шин | Винтов гнездовых зажимов | |
| 16-6 | 1.5-16 | 10<ln<63 | 5 | 3 |
| 4-3 | 25-35 | 63<In<100 | 10 | 8 |
| 2-4/0 | 50-95 | 100<In<225 | 14 | 10 |
| 300-500 | 120-240 | 225<In<400 | 18 | 16 |
| 250X2 | 150X2 | 400<In<500 | 22 | 18 |
| 350X2 | 185X2 | 500<In<630 | 26 | 20 |
| 500X2 | 240 X2 | 630<In<800 | 28 | - |
| 350X4 | 185X4 | 800<In< 1250 | 30 | - |
12.7 Технические характеристики выключателей серии NM1
| Наибольший номинальный ток выключателей | Число полюсов | Значения Icu/Ics, кА | ||||||
| Исполнения | Ui, В | 220- 240В | 380- 415В | 440В | 480- 500В | 660- 690В | ||
| NM1-63S | 3 | 500 | 20/10 | 15/7.5 | 10/5 | - | - | |
| 63 | NM1-63H | 3 | 500 | 42/21 | 35/17.5 | 20/10 | - | - |
| NM1-63H | 4 | 500 | 42/21 | 35/17.5 | 20/10 | - | - | |
| NM1-100S | 3 | 800 | 42/21 | 25/12.5 | 20/10 | 10/5 | 3/1.5 | |
| NM1-100H | 2 | 800 | 65/32.5 | 50/25 | 42/21 | 25/12.5 | 8/4 | |
| 100 | NM1-100H | 3 | 800 | 65/32.5 | 50/25 | 42/21 | 25/12.5 | 8/4 |
| NM1-100H | 4 | 800 | 65/32.5 | 50/25 | 42/21 | 25/12.5 | 8/4 | |
| NM1-100R | 3 | 800 | 85/42.5 | 65/32.5 | 55/27.5 | 35/17.5 | 10/5 | |
| NM1-225S | 3 | 800 | 42/21 | 25/12.5 | 20/10 | 10/5 | 5/2.5 | |
| NM1-225H | 2 | 800 | 65/32.5 | 50/25 | 42/21 | 25/12.5 | 8/4 | |
| 225 | NM1-225H | 3 | 800 | 65/32.5 | 50/25 | 42/21 | 25/12.5 | 8/4 |
| NM1-225H | 4 | 800 | 65/32.5 | 50/25 | 42/21 | 25/12.5 | 8/4 | |
| NM1-225R | 3 | 800 | 85/42.5 | 65/32.5 | 55/27.5 | 35/17.5 | 10/5 | |
| NM1-400S | 3 | 800 | 50/25 | 35/17.5 | 30/15 | 15/7.5 | 10/5 | |
| 400 | NM1-400S | 4 | 800 | 50/25 | 35/17.5 | 30/15 | 15/7.5 | 10/5 |
| NM1-400H | 3 | 800 | 85/42.5 | 50/25 | 42/21 | 25/12.5 | 12/6 | |
| NM1-400R | 3 | 800 | 100/50 | 70/35 | 65/32.5 | 42/21 | 15/7.5 | |
| NM1-630S | 3 | 800 | 50/25 | 35/17.5 | 30/15 | 15/7.5 | 12/6 | |
| 630 | NM1-630S | 4 | 800 | 50/25 | 35/17.5 | 30/15 | 15/7.5 | 12/6 |
| NM1-630H | 3 | 800 | 85/42.5 | 50/25 | 42/21 | 25/12.5 | 13/6.5 | |
| NM1-630R | 3 | 800 | 100/50 | 70/35 | 65/32.5 | 40/20 | 20/10 | |
| 800 | NM1-800H | 3 | 800 | 85/42.5 | 60/30 | 55/27.5 | 30/15 | 20/10 |
| NM1-800R | 3 | 800 | 100/50 | 70/35 | 65/32.5 | 40/20 | 20/10 | |
| 1250 | NM1-1250H | 3 | 800 | 85/42.5 | 65/32.5 | 55/27.5 | 30/15 | 15/7.5 |
| Наибольший | Число полюсов | Значения Icw/Icm, кА | ||||||
| номинальный ток выключателя, Л | Исполнения | Ui, В | 220- 240В | 380- 415В | 440В | 480- 500В | 660- 690В | |
| NM1-63S | 3 | 500 | 20/40 | 15/30 | 10/17 | |||
| 63 | NM1-63H | 3 | 500 | 42/88.2 | 35/73.5 | 20/40 | ||
| NM1-63H | 4 | 500 | 42/88.2 | 35/73.5 | 20/40 | |||
| NM1-100S | 3 | 800 | 42/88.2 | 25/52.5 | 20/40 | |||
| NM1-100H | 2 | 800 | 65/143 | 50/105 | 42/88.2 | |||
| 100 | NM1-100H | 3 | 800 | 65/143 | 50/105 | 42/88.2 | ||
| NM1-100H | 4 | 800 | 65/143 | 50/105 | 42/88.2 | |||
| NM1-100R | 3 | 800 | 85/187 | 65/143 | 55/121 | |||
| NM1-225S | 3 | 800 | 42/88.2 | 25/52.5 | 20/40 | |||
| NM1-225H | 2 | 800 | 65/143 | 50/105 | 42/88.2 | |||
| 225 | NM1-225H | 3 | 800 | 65/143 | 50/105 | 42/88.2 | ||
| NM1-225H | 4 | 800 | 65/143 | 50/105 | 42/88.2 | |||
| NM1-225R | 3 | 800 | 85/187 | 65/143 | 55/121 | |||
| NM1-400S | 3 | 800 | 50/105 | 35/73.5 | 30/63 | |||
| 400 | NM1-400S | 4 | 800 | 50/105 | 35/73.5 | 30/63 | ||
| NM1-400H | 3 | 800 | 85/187 | 50/105 | 42/88.2 | |||
| NM1-400R | 3 | 800 | 100/220 | 70/154 | 65/143 | |||
| NM1-630S | 3 | 800 | 50/105 | 35/73.5 | 30/63 | |||
| 630 | NM1-630S | 4 | 800 | 50/105 | 35/73.5 | 30/63 | ||
| NM1-63 ОН | 3 | 800 | 85/187 | 50/105 | 42/88.2 | |||
| NM1-630R | 3 | 800 | 100/220 | 70/154 | 65/143 | |||
| 800 | NM1-800H | 3 | 800 | 85/187 | 60/132 | 55/121 | ||
| NM1-800R | 3 | 800 | 100/220 | 70/154 | 65/143 | |||
| 1250 | NM1-1250H | 3 | 800 | 85/187 | 65/143 | 55/121 | ||
Примечание: Значения Icu/Ics и Icw/Icm, напечанные чёрным цветом - справочные.
12.8 Каскадное включение
12.8.1 Каскадное включение (220/230/240В)
Вышестоящий выключатель: NM1-63~1250
Нижестоящие выключатели: DZ47, DZ158, DZ267, NB1, NBH8, NM1-63-1250
| Вышестоящий ► Отключающая способность (кА, действующее значение) | NM1-63S 20 | NM1-63H 42 | NM1-100S 25 | NM1-100H 50 | NM1-100R 65 | NM1-225S 25 | NM1-225H 50 | |||||||||||
| Нижестоящие ^ | Отключающая способность (кА, действующее значение) | |||||||||||||||||
| DZ267 | 20 | 40 | 20 | 35 | 50 | 20 | 25 | |||||||||||
| DZ47 | 20 | 40 | 20 | 35 | 50 | 20 | 25 | |||||||||||
| NBH8 | 20 | 40 | 20 | 35 | 50 | 20 | 25 | |||||||||||
| NB1 (1сп=6000А) | 20 | 42 | 25 | 35 | 50 | 25 | 35 | |||||||||||
| NB1 (Icn=10000А) | 20 | 42 | 25 | 40 | 50 | 25 | 35 | |||||||||||
| DZ158 | 25 | 40 | 50 | 25 | 40 | |||||||||||||
| NM1-63S | 42 | 25 | 50 | 65 | 25 | 50 | ||||||||||||
| NM1-63H | 65 | |||||||||||||||||
| NM1-100S | 50 | 65 | 50 | |||||||||||||||
| NM1-100H | 65 | |||||||||||||||||
| NM1-225S | 50 | |||||||||||||||||
| ММ1-225Н | ||||||||||||||||||
| NM1-400S | ||||||||||||||||||
| NM1-400H | ||||||||||||||||||
| NM1-630S | ||||||||||||||||||
| NM1-630H | ||||||||||||||||||
| NM1-800H | ||||||||||||||||||
| NM1-1250H | ||||||||||||||||||
| NM1-225R 65 | NM1-400S 35 | NM1-400H 50 | NM1-400R 70 | NM1-630S 35 | NM1-630H 50 | NM1-63 OR 70 | NM1-800H 60 | NM1-800R 70 | NM1-1250H 65 | |||||||||
| 30 | ||||||||||||||||||
| 30 | ||||||||||||||||||
| 30 | ||||||||||||||||||
| 35 | ||||||||||||||||||
| 40 | ||||||||||||||||||
| 50 | 30 | 40 | 50 | |||||||||||||||
| 65 | ||||||||||||||||||
| 65 | ||||||||||||||||||
| 65 | 50 | 70 | 50 | 70 | 60 | 70 | 65 | |||||||||||
| 65 | 70 | 70 | 70 | |||||||||||||||
| 65 | 50 | 70 | 50 | 70 | 60 | 70 | 65 | |||||||||||
| 65 | 70 | 70 | 70 | |||||||||||||||
| 50 | 70 | 50 | 70 | 60 | 70 | 65 | ||||||||||||
| 70 | 70 | 70 | ||||||||||||||||
| 50 | 70 | |||||||||||||||||
| 70 | ||||||||||||||||||
| 70 | ||||||||||||||||||
12.8.2 Каскадное включение (380/400/415В) Вышестоящие выключатели: NM1-63~1250
Нижестоящие выключатели: DZ47, DZ158, DZ267, NB1, NBH8, NM1-63-1250
| Вышестоящий ► Отключающая способность (кА, действующее значение) | NM1-63S 15 | NM1-63H 35 | NM1-100S 25 | NM1-100H 50 | NM1-100R 65 | NM1-225S 25 | NM1-225H 50 | |||||||||
| Нижестоящие ^ | Отключающая способность (кА, действующее значение) | |||||||||||||||
| DZ47 | 10 | 15 | 10 | 15 | 15 | 10 | 15 | |||||||||
| NBl(Icn=6000A) | 15 | 20 | 15 | 20 | 20 | 15 | 20 | |||||||||
| NB1 (Icn=10000А) | 15 | 20 | 20 | 25 | 25 | 20 | 25 | |||||||||
| DZ158 | 20 | 25 | 35 | 20 | 25 | |||||||||||
| NM1-63S | 35 | 25 | 50 | 65 | 25 | 50 | ||||||||||
| NM1-63H | 65 | |||||||||||||||
| NM1-100S | 50 | 65 | 50 | |||||||||||||
| NM1-100H | 65 | |||||||||||||||
| NM1-225S | 50 | |||||||||||||||
| NM1-225H | ||||||||||||||||
| NM1-400S | ||||||||||||||||
| NM1-400H | ||||||||||||||||
| NM1-630S | ||||||||||||||||
| NM1-630H | ||||||||||||||||
| NM1-800H | ||||||||||||||||
| NM1-1250H | ||||||||||||||||
| NM1-225R 65 | NM1-400S 35 | NM1-400H 50 | NM1-400R 70 | NM1-630S 35 | NM1-630H 50 | NM1-63 OR 70 | NM1-800H 60 | NM1-800R 70 | NM1-1250H 65 | |||||||
| 15 | ||||||||||||||||
| 20 | ||||||||||||||||
| 25 | ||||||||||||||||
| 35 | 20 | 25 | 35 | |||||||||||||
| 65 | ||||||||||||||||
| 65 | ||||||||||||||||
| 65 | 50 | 70 | 50 | 70 | 60 | 70 | 65 | |||||||||
| 65 | 70 | 70 | 70 | |||||||||||||
| 65 | 50 | 70 | 50 | 70 | 60 | 70 | 65 | |||||||||
| 65 | 70 | 70 | 70 | |||||||||||||
| 50 | 70 | 50 | 70 | 60 | 70 | 65 | ||||||||||
| 70 | 70 | 70 | ||||||||||||||
| 50 | 70 | |||||||||||||||
| 70 | ||||||||||||||||
| 70 | ||||||||||||||||
Автоматические

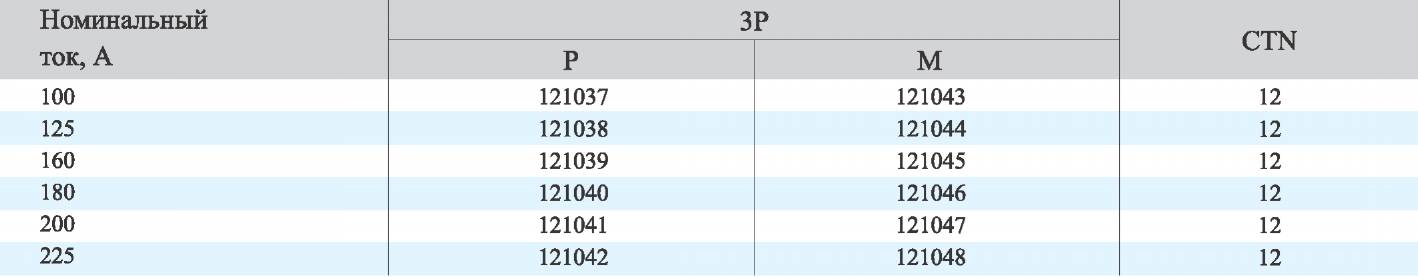

тепловой и электромагнитный расцепители, 1си=35кА

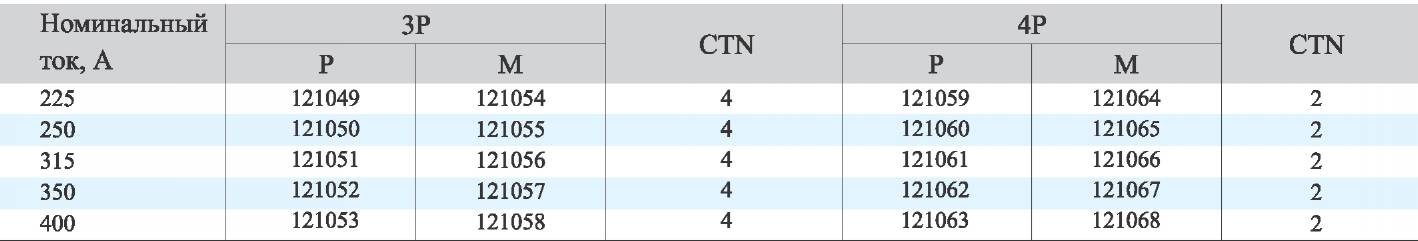

тепловой и электромагнитный расцепители, 1си=35кА
тепловой и электромагнитный расцепители, 1си=50кА
выключатели
NM1
-►Тип S
CHINT

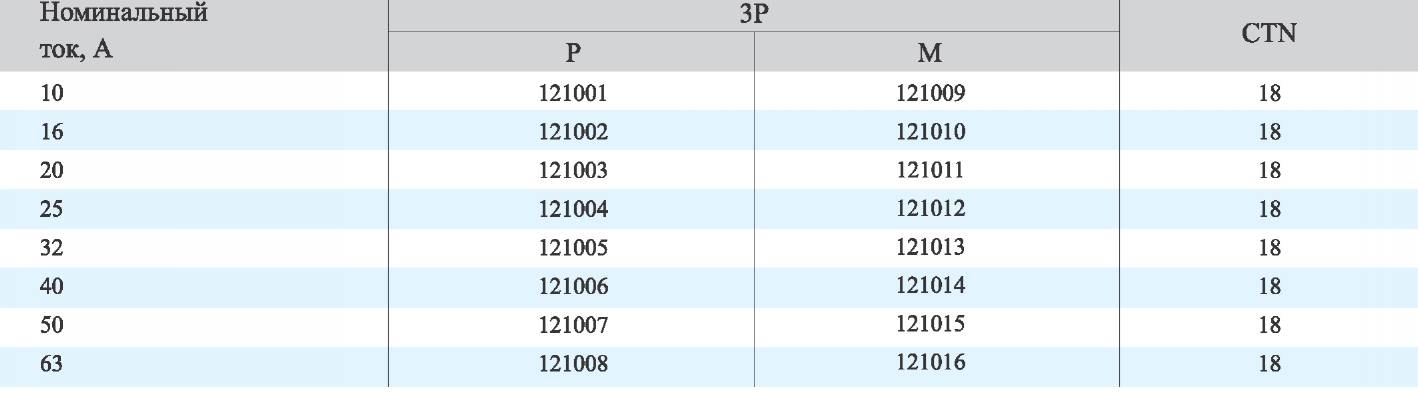

P - для защиты линий и оборудования; М - для защиты электродвигателей ★ NM1-63S, тепловой и электромагнитный расцепители, 1си=25кА

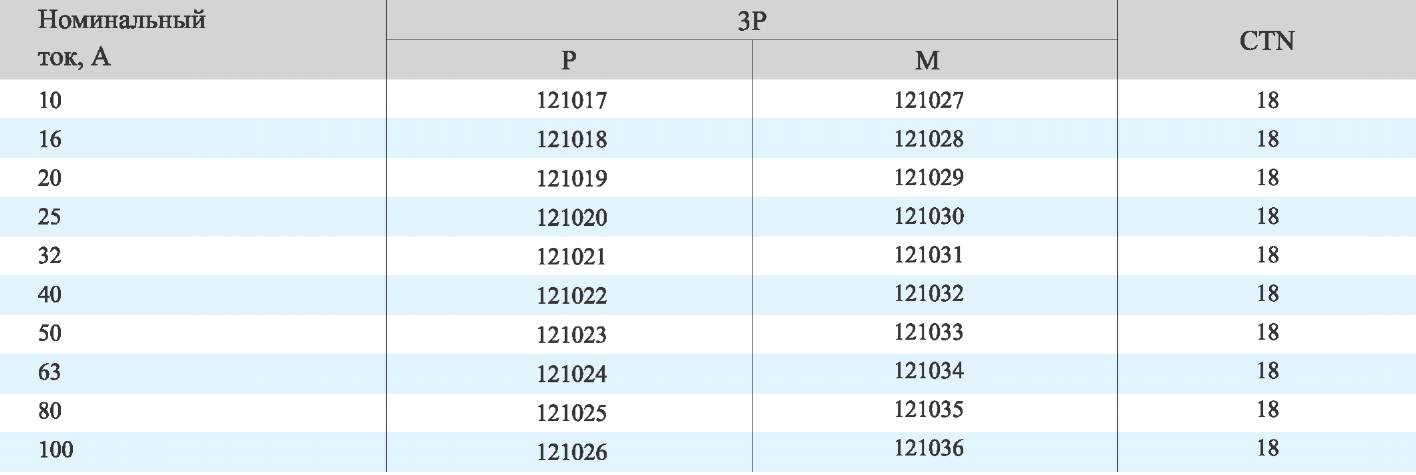

тепловой и электромагнитный расцепители, 1си=50кА
| Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
| Р | М | Р | М | |||
| 400 | 121069 | 121072 | 4 | 121075 | 121078 | 2 |
| 500 | 121070 | 121073 | 4 | 121076 | 121079 | 2 |
| 630 | 121071 | 121074 | 4 | 121077 | 121080 | 2 |
-►Тип H

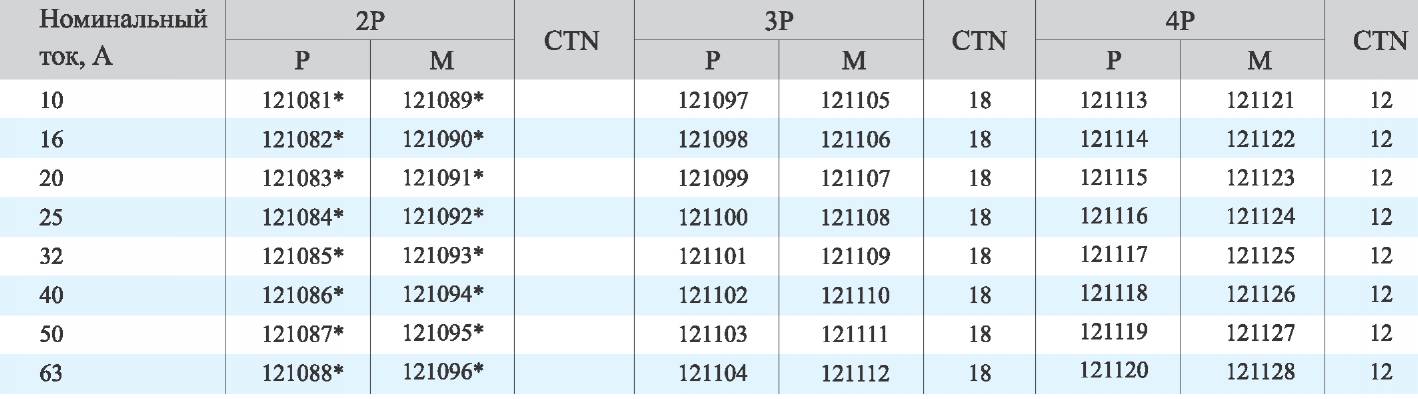

★ NM1-63H, тепловой и электромагнитный расцепители, 1си=50кА

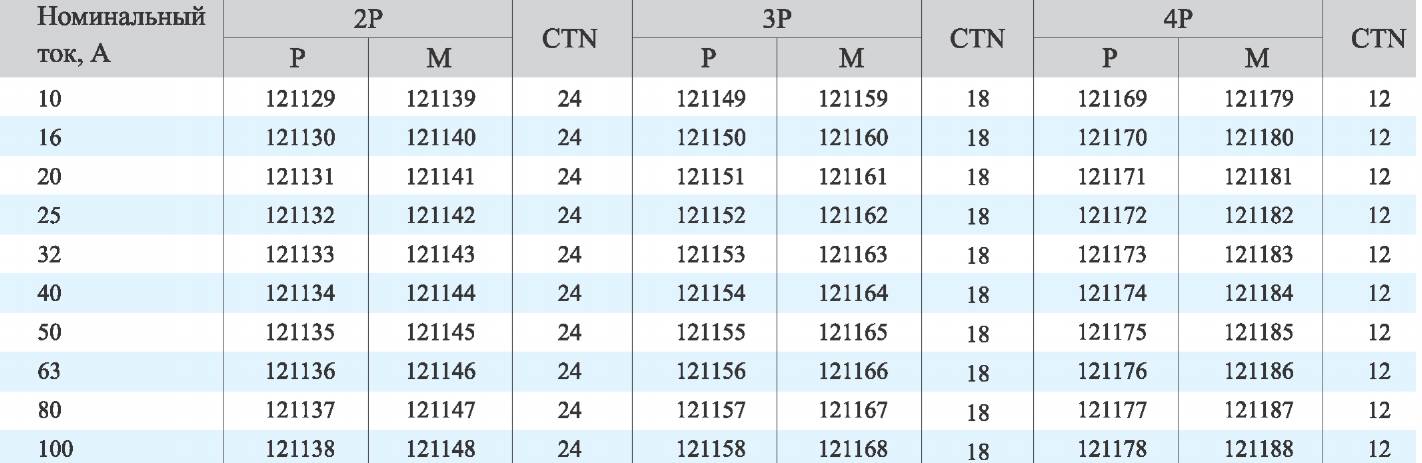

тепловой и электромагнитный расцепители, 1си=50кА
* NM1-225H, тепловой и электромагнитный расцепители, 1си=50кА
| Номинальный ток, А | 2Р | ста | ЗР | ста | 4Р | ста | |||
| Р | М | р | М | Р | М | ||||
| 100 | 121189 | 121195 | 16 | 121201 | 121207 | 12 | 121213 | 121219 | 8 |
| 125 160 | 16 16 | 121202 121203 | 121208 121209 | 12 12 | 121220 121221 | ОС 00 | |||
| 180 200 | 16 16 | 121210 121211 | 12 12 | 121216 121217 | 121222 121223 | ОО ОО | |||
| 225 | 121194 | 121200 | 16 | 121206 | 121212 | 12 | 121218 | 121224 | 8 |
Автоматические
выключатели
* NM1-400H, тепловой и электромагнитный расцепители, 1си=65кА
| Номинальный | ЗР | CTN | |
| ток, А | Р | М | |
| 225 | 121225 | 121230 | 4 |
| 250 315 | 121226 121227 | 4 4 | |
| 350 | 121228 | 121233 | 4 |
| 400 | 121229 | 121234 | 4 |
* NM1-630H, тепловой и электромагнитный расцепители, 1си=65кА
| Номинальный ток, А | ЗР | ста | |
| р | М | ||
| 400 | 121235 | 121238 | 4 |
| 500 | 121236 | 121239 | 4 |
| 630 | 121237 | 121240 | 4 |
* NM1-800H, тепловой и электромагнитный расцепители, 1си=75кА
| Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
| Р | м | Р | М | |||
| 630 | 121241 | 121244 | 4 | 121247 | 121250 | 2 |
| 700 | 121242 | 121245 | 4 | 121248 | 121251 | 2 |
| 800 | 121243 | 121246 | 4 | 121249 | 121252 | 2 |
тепловой и электромагнитный расцепители, 1си=85кА
| Номинальный ток, А | ЗР | ста | |
| р | М | ||
| 700 | 121253 | — | 1 |
| 800 1000 | — | 1 1 | |
| 1250 | 121256 | — | 1 |
—► Тип R
CHINT
NM1-100R, тепловой и электромагнитный расцепители, 1си=85кА
| Номинальный ток, А | ЗР | ста | |
| Р | М | ||
| 10 | 121257 | 121267 | 18 |
| 16 20 | 121268 121269 | 18 18 | |
| 25 32 | 121260 121261 | 18 18 | |
| 40 50 | 121262 121263 | 18 18 | |
| 63 80 100 |
|
| 18 18 |
| 18 | |||
NM1-225R, тепловой и электромагнитный расщепители, 1си=85кА
| Номинальный ток, А | ЗР | ctn | |
| р | М | ||
| 100 | 121277 | 121283 | 12 |
| 125 | 121278 | 121284 | 12 |
| 160 | 121279 | 121285 | 12 |
| 180 | 121280 | 121286 | 12 |
| 200 | 121281 | 121287 | 12 |
| 225 | 121282 | 121288 | 12 |
NM1-400R, тепловой и электромагнитный расцепители, 1си=100кА
| Номинальный ток, А | ЗР | СТО | |
| Р | М | ||
| 225 | 121289 | 121294 | 4 |
| 250 | 121290 | 121295 | 4 |
| 315 | 121291 | 121296 | 4 |
| 350 | 121292 | 121297 | 4 |
| 400 | 121293 | 121298 | 4 |
тепловой и электромагнитный расцепители, 1си=100кА
| Номинальный ток, А | ЗР | СТО | |
| р | М | ||
| 400 | 121299 | 121302 | 4 |
| 500 | 121300 | 121303 | 4 |
| 630 | 121301 | 121304 | 4 |
NM1-800R, тепловой и электромагнитный расцепители, 1си=100кА
| Номинальный ток, А | ЗР | СТО | |
| Р | М | ||
| 630 | 121305 | 121308 | 4 |
| 700 | 121306 | 121309 | 4 |
| 800 | 121307 | 121310 | 4 |
| Дополнительные узлы принадлежности | Для выключателей исполнений: | ЗР | 4Р | ||
| AC230V | AC400V | AC230V | AC400V | ||
| Минимальный расцепитель напряжения | NM1-63S/H | 125001 | 125010 | 125001 | 125010 |
| NM1-100S/H/R | 125002 | 125011 | 125002 | 125011 | |
| NM1-225S/H/R | 125003 | 125012 | 125003 | 125012 | |
| NM1-400S | 125004 | 125013 | 125005 | 125014 | |
| NM1-400H/R | 125006 | 125015 | 125006 | 125015 | |
| NM1-630S/H | 125007 | 125016 | 125007 | 125016 | |
| NM1-800H/R/63 OR | 125008 | 125017 | 125008 | 125017 | |
| NM1-1250H | 125009 | 125018 | 125009 | 125018 | |
Автоматические
CHINT
выключатели
| Дополнительные узлы и принадлежности | леи исполнении | ЗР | |||
| AC230V | AC400V | DC110V | |||
| Независимый расцепитель | NM1-63S/H | 125019 | 125028 | 125037 | |
| NM1-100S/H/R | 125020 | 125029 | 125038 | ||
| NM1-225S/H/R | 125021 | 125030 | 125039 | ||
| NM1-400S ЗР | 125022 | 125031 | 125040 | ||
| NM1-400H/R | 125023 | 125032 | 125041 | ||
| NM1-630S/H | 125024 | 125033 | 125042 | ||
| NM1-630R | 125025 | 125034 | 125043 | ||
| NM1-800H | 125025 | 125034 | 125043 | ||
| NM1-800R | 125025 | 125034 | 125043 | ||
| NM1-1250H | 125027 | 125036 | — | ||
| Для выключате | 4Р | ||||
| лей исполнений | AC220V | AC400V | |||
| NM1-63S/H | 125019 | 125028 | |||
| NM1-100S/H/R | 125020 | 125029 | |||
| NM1-225S/H/R | 125021 | 125030 | |||
| NM1-400S ЗР | 125024 | 125033 | |||
| NM1-400H/R | 125023 | 125032 | |||
| NM1-630S/H | 125024 | 125033 | |||
| NM1-63 OR | — | — | |||
| NM1-800H | 125026 | 125035 | |||
| NM1-800R | — | — | |||
| NM1-1250H | 125027 | 125036 | |||
| Дополнительные узлы и принадлежности | Для выключателей исполнений: | ЗР | 4Р | ||||
| Код | Код | ||||||
| Вспомогательные контакты ( левые ) | NM1-63S/H | 125044 | 125044 | ||||
| NM1-100S/H/R | 125045 | 125045 | |||||
| NM1-225S/H/R | 125046 | 125046 | |||||
| NM1-400S | 125047 | 125049 | |||||
| NM1-400H/R | 125048 | 125048 | |||||
| NM1-630S/H | 125049 | 125049 | |||||
| NM1-630R | 125050 | — | |||||
| NM1-800H | 125050 | 125051 | |||||
| NM1-800R | 125050 | — | |||||
| NM1-1250H | 125052 | 125052 | |||||
| Дополнительные узлы и принадлежности | Для выключателей исполнений | ЗР | 4Р | ||||
| Код | Код | ||||||
| Вспомогательные контакты ( правые ) | NM1-63S/H | 125053 | 125053 | ||||
| NM1-100S/H/R | 125054 | 125054 | |||||
| NM1-225S/H/R | 125055 | 125055 | |||||
| NM1-400S | 125056 | 125058 | |||||
| NM1-400H/R | 125057 | 125057 | |||||
| NM1-630S/H | 125058 | 125058 | |||||
| NM1-630R | 125059 | — | |||||
| NM1-800H | 125059 | 125060 | |||||
| NM1-800R | 125060 | — | |||||
| NM1-1250H | 125061 | 125061 | |||||
| Дополнительные узлы и принадлежности | Для выключателей исполнений | ЗР | 4Р | ||||
| Код | Код | ||||||
| Сигнальный контакты | NM1-63S/H | 125062 | 125062 | ||||
| NM1-100S/H/R | 125063 | 125063 | |||||
| NM1-225S/H/R | 125064 | 125064 | |||||
| NM1-400S ЗР | 125065 | 125067 | |||||
| NM1-400H/R | 125066 | 125066 | |||||
| NM1-630S/H | 125067 | 125067 | |||||
| NM1-630R | 125068 | — | |||||
| NM1-800H | 125068 | 125069 | |||||
| NM1-800R | 125069 | — | |||||
| NM1-1250H | 125070* | 125070* | |||||
| Дополнительные узлы и принадлежности | Для выключателей исполнений | ЗР | ||
| AC/DC220B | AC220VB | АС380В | ||
| Двигательный привод | NM1-63S/H | 125071 | — | — |
| NM1-100S | 125072 | — | — | |
| NM1-100H/R | 125073 | — | — | |
| NM1-225S | 125074 | |||
| NM1-225H/R | 125075 | |||
| NM1-400S | 125076 | |||
| NM1-400H/R | 125078 | |||
| NM1-630S/H | 125079 | — | — | |
| NM1-800H/R/630R | 125080 | |||
| NM1-1250H | — | 125081 | 125082 | |
| Для выключателей исполнений | 4Р | |||
| AC/DC220B | АС220В | АС380В | ||
| NM1-63S/H | 125071 | — | — | |
| NM1-100S | 125072 | — | — | |
| NM1-100H/R | 125073 | |||
| NM1-225S | 125074 | |||
| NM1-225H/R | 125075 | |||
| NM1-400S | 125077 | _ | ||
| NM1-400H/R | 125078 | |||
| NM1-630S/H | 125079 | — | — | |
| NM1-800H/R/630R | 125080 | |||
| NM1-1250H | — | 125081 | 125082 | |
Автоматические
CHINT
выключатели
| Дополнительные узлы и принадлежности | Для выключателей исполнений | ЗР | 4Р | |
| Код | Код | |||
| Поворотная рукоятка оперирования через оперативную панель | NM1-63S/H | 125083 | 125083 | |
| NM1-100S/R | 125084 | — | ||
| NM1-100H | 125084 | 125085 | ||
| NM1-225S/H/R | 125086 | 125086 | ||
| NM1-400S | 125087 | 125088 | ||
| NM1-400H/R | 125089 | — | ||
| NM1-630H/R | 125090 | — | ||
| NM1-630S | 125090 | 125091 | ||
| NM1-800H | 125092 | 125093 | ||
| NM1-800R | 125092 | — | ||
| NM1-1250H | 125094* | 125095* | ||
| Дополнительные узлы и принадлежности | Для выключателей исполнений | ЗР | 4Р | |
| Код | Код | |||
| Основание втычного исполнения | NM1-63S | 125096 | — | |
| NM1-63H | 125096 | 125097 | ||
| NM1-100S/R | 125098 | — | ||
| NM1-100H | 125098 | 125099 | ||
| NM1-225S/R | 125100 | — | ||
| NM1-225H | 125100 | 125101 | ||
| NM1-400S | 125102 | 125104 | ||
| NM1-400H/R ЗР | 125103 | — | ||
| NM1-63 OS | 125105 | 125106 | ||
| NM1-63 ОН | 125105 | — | ||
| NM1-63 OR | 125107 | — | ||
| NM1-800H | 125107 | 125108 | ||
| NM1-800R | 125107 | — | ||
| Дополнительные узлы и принадлежности | Для выключателей исполнений | ЗР | 4Р | |
| Код | Код | |||
| Переходные наконечники для присоединения проводов и шин | NM1-63S | 125109 | — | |
| NM1-63H | 125109 | 125110 | ||
| NM1-100S/R | 125111 | — | ||
| NM1-100H | 125111 | 125112 | ||
| NM1-225S/R ЗР | 125113 | — | ||
| NM1-225H | 125113 | 125114 | ||
| NM1-400S/3P | 125115 | 125116 | ||
| NM1-400H/R | 125115 | — | ||
| NM1-630S | 125117 | 125118 | ||
| NM1-630H | 125117 | — | ||
| NM1-630R | 125119 | — | ||
| NM1-800H/R | 125119 | — | ||
| Дополнительные узлы и принадлежности | Для выключателей исполнений: | ЗР Код | ||
| Панель блокировки рукоятки | NM1-63S/H | 125120 | ||
| NM1-100S/H/R | 125121 | |||
| NM1-225S/H/R | 125122 | |||
| NM1-400S/H/R | 125123 | |||
| NM1-630S/H | 125124 | |||
| Дополнительные узлы и принадлежности | Для выключателей исполнений: | ЗР Код | 4Р Код |
| Гнездовые зажимы внешних проводников | NM1-100 | 125125 | 125131 |
| NM1-225 | 125126 | 125132 | |
| NM1-400 | 125127 | 125133 | |
| NM1-630 | 125128* | 125134* | |
| NM1-800 | 125129* | 125135* | |
| NM1-1250 | 125130* | 125136* | |
| Дополнительные узлы и принадлежности | Для выключателей исполнений: | ЗР Код | 4Р Код |
| Внешние выводы переднего присоединения | NM1-63 | 125137 | 125143 |
| NM1-100 | 125138 | 125144 | |
| NM1-225 | 125139 | 125145 | |
| NM1-400 | 125140 | 125146 | |
| NM1-630S/H | 125141 | 125147 | |
| NM1-800/630R | 125142 | — | |
| Дополнительные узлы и принадлежности | Для выключателей исполнений: | ЗР | 4Р |
| Код | Код | ||
| Защитные крышки выводов | NM1-63S | 125163 | |
| NM1-63H | 125164 | ||
| NM1-63R | 125165 | ||
| NM1-100S | 125148 | 125166 | |
| NM1-100H | 125149 | 125167 | |
| NM1-100R | 125150 | 125168 | |
| NM1-225S | 125151 | 125169 | |
| NM1-225H | 125152 | 125170 | |
| NM1-225R | 125153 | 125171 | |
| NM1-400S | 125154 | 125172 | |
| NM1-400H | 125155 | 125173 | |
| NM1-400R | 125156 | 125174 | |
| NM1-630S | 125157 | 125175 | |
| NM1-630H | 125158 | 125176 | |
| NM1-630R | 125159 | 125177 | |
| NM1-800H | 125160 | 125178 | |
| NM1-800R | 125161 | 125179 | |
| NM1-1250H | 125162 | 125180 |
