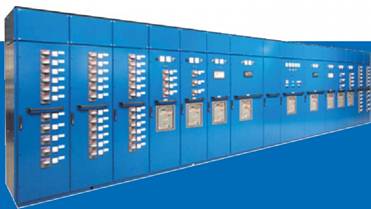

Низковольтное комплектное устройство "Протон"

1. ОБЩИЕ СВЕДЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ.

НКУ "ПРОТОН"- низковольтное комплектное устройство одностороннего или двухстороннего обслуживания в металлических корпусах с воздушной изоляцией, со стационарными и/или выкатными автоматическими выключателями, стационарными выключателями нагрузки с предохранителями, трансформаторами тока, устройствами управления и сигнализации.

НКУ "ПРОТОН" ПРЕДНАЗНАЧЕНО:

для распределения электроэнергии трёхфазного переменного тока напряжением 380/220 (до 690В) и частотой 50 или 60 Гц в сетях с изолированной или глухозаземленной нейтралью;

для защиты оборудования от перегрузок и коротких замыканий;

для управления, измерения и сигнализации.

В зависимости от потребностей заказчика, на основе НКУ "ПРОТОН" могут быть реализованы различные устройства, такие как комплектные устройства распределения и управления электроприводами, так и отдельные щиты или шкафы управления, главные распределительные щиты и щиты автоматики.

Основным преимуществом НКУ "ПРОТОН", по сравнению с другими аналогичными устройствами, является возможность сочетания аппаратуры различных производителей в пределах одного НКУ

СФЕРЫ ПРИМЕНЕНИЯ НКУ "ПРОГОН":

нефте- и газодобывающая промышленность;

горнорудная и другие добывающие промышленности;

нефтехимическая отрасль;

целлюлозно-бумажная промышленность;

металлургия и машиностроение;

объекты ТЭЦ и энергетический сектор;

аэропорты;

портовые сооружения;

бизнес-центры, жилые, социальные и административные здания,

НКУ "ПРОГОН" ПРЕДНАЗНАЧЕНО ДЛЯ ВНУТРЕННЕЙ УСТАНОВКИ И ЭКСПЛУАТАЦИИ В СЛЕДУЮЩИХ УСЛОВИЯХ:

высота над уровнем моря до 1000 м;

температура окружающего воздуха от минус 25°С до плюс 40 °С (при установке НКУ в помещениях с температурой окружающего воздуха ниже минус 25°С, предусматривается размещение в щитах работающих в автоматическом режиме нагревательных элементов, обеспечивающих нормальные температурные условия работы аппаратов);

относительная влажность воздуха при температуре плюс 25°С не более 80%;

- невзрывоопасная окружающая среда, не содержащая токопроводящей пыли и агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.

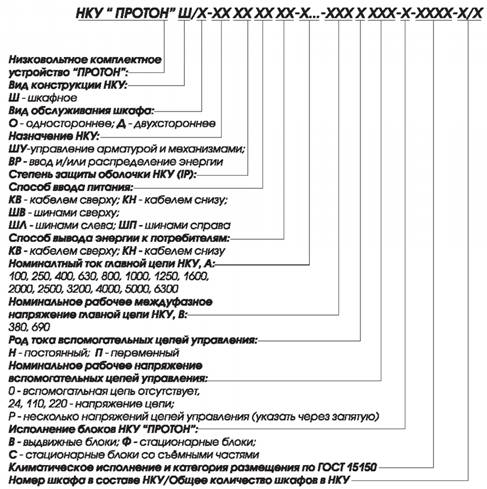

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НКУ "ПРОТОН".

СООТВЕТСТВИЕ СТАНДАРТАМ:

НКУ * ПРОТОН" соответствует требованиям ГОСТ 51321,1-2000, ГОСТ Р51732-2001 и технических условий ТУ 3434-002-96722620-2008.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Основные параметры и характеристики НКУ "ПРОТОН" приведены в таблице №1:

ТАБЛИЦА №1.

Наименование параметра	Значение
Номинальное напряжение главных цепей, В	400
Наибольшее рабочее напряжение главных цепей, В	650
Номинальное напряжение вторичных цепей, В	по требованию заказчика (в типовом решении 220В)
Номинальная частота Гц	50/60
Номинальный ток сборных шин, А	до 6300
Максимальный ток унифицированных модулей съёмного и выдвижного исполнения, А	до 630
Ток термической стойкости, кА/ 1с	до 100
Ток электродинамической стойкости кА	до 220
Внутреннее секционирование по ГОСТ Р51321,1-2000	формы 1-4
Степень защиты оболочкой по ГОСТ 14254	до1Р54
Расположение шкафов	однорядное /двухрядное / многорядное / угловое
Обслуживание НКУ	одностороннее/двухстороннее
[габаритные размеры, мм	в зависимости от схемы главных цепей
Масса, кг	в зависимости от схемы главных цепей
Срок службы панелей НКУ, лет	не менее 25
