Исполнение функциональных модулей в пределах одной панели НКУ "ПРОТОН" обеспечивается в соответствии с требованиями заказчика к конструкции и указывается в опросном листе. Формы секционирования обозначены с помощью цифр 1-4 и букв "а" или "б".Форма с большим номером включает все характеристики форм с меньшим номером. Стандарт определяет следующие формы секционирования:

Форма 1: разделение отсутствует;

Форма 2: разделение сборных шин и функциональных модулей;

Форма 3: разделение сборных шин и функциональных модулей + разделение всех функциональных модулей друг от друга за исключением их выходных зажимов;

Форма 4: разделение сборных шин от функциональных блоков и всех функциональных блоков друг от друга, включая их выходные зажимы.

Система НКУ "ПРОТОН" предусматривает все возможные варианты разделения внутреннего пространства шкафов по ГОСТ Р 51321.1-2000.

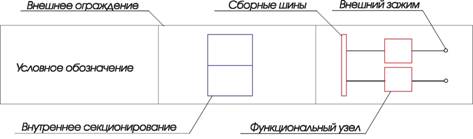

Таблица вариантов возможного внутреннего секционирования для НКУ "ПРОТОН".

Форма секционирования	Схема	Описание
1		Без внутреннего секционирования.
2А		Разделение шин и функциональных узлов. Зажимы не отделены от шин.
2В		Разделение шин и функциональных узлов. Зажимы отделены от шин.
ЗА		Разделение функциональных узлов от шин и зажимов. Функциональные узлы отделены друг от друга. Зажимы не отделены от шин.
ЗВ		Разделение функциональных узлов от шин и зажимов. Функциональные узлы отделены друг от друга. Зажимы отделены от шин.
4А		Разделение функциональных узлов и зажимов от шин. Функциональные узлы отделены друг от друга. Зажимы не отделены от соответствующих функциональных узлов.
4В		Разделение функциональных узлов и зажимов от шин. Функциональные узлы стелены друг от друга. Зажимы отделены от соответствующих функциональных узлов.
