В НКУ "ПРОГОН" функциональные блоки (модули) выполняются в двух исполнениях:
стационарные блоки (стационарное исполнение функционального блока);
выдвижные блоки (полностью выдвижное исполнение функционального блока).
При этом в составе блоков со стационарным исполнением могут быть применены аппараты с втычными контактами для обеспечения возможности демонтажа и замены аппарата без снятия напряжения с секций:
втычные съёмные автоматические выключатели в составе блока;
выдвижные съёмные автоматические выключатели в составе блока.
Функциональные блоки разных типов, мощности и габаритов могут использоваться в составе одного распределительного устройства.
В составе как стационарных, так и выдвижных блоков могут использоваться автоматические выключатели, выключатели нагрузки с предохранителями, контакторы, тепловые реле, микропроцессорные блоки релейной защиты, и другие элементы управления, защиты и автоматики.
СТАЦИОНАРНЫЕ БЛОКИ.
В случае функционального блока в стационарном исполнении коммутационный аппарат крепится к монтажной панели и подключается к системе шин проводами или гибкими изолированными шинами (см рис. 17). В случае применения в стационарном блоке аппарата с втычными контактами, к монтажной панели крепится несъёмная часть аппарата (корзина), в которую монтируется непосредственно сам аппарат.
РИС. 17. Пример функционального блока в стационарном исполнении.
Для защиты присоединений от токов короткого замыкания применяются предохранители или автоматические выключатели.
В НКУ *Протон"используются выключатели нагрузки с предохранителями номинальным током до 630 А. Эти устройства позволяют заменять предохранители под нагрузкой и могут блокироваться в отключенном состоянии навесными замками.
РИС. 19. Выдвижной блок НКУ "Протон".
РИС. 20. Втычные контакты выдвижного блока.
Для защиты присоединений в НКУ "Протон" используются выключатели нагрузки с предохранителями, с плавкими вставками серий ППН-33, ППН-35, ППН-37, ППН-39.
ВЫДВИЖНЫЕ БЛОКИ.
Выдвижные блоки НКУ "Протон" позволяют полностью изъять аппаратуру управления, защиты и автоматики для дальнейшего обслуживания, ремонта и замены вышедших из строя компонентов. Изъятие выдвижного блока производится без снятия напряжения с секции, что позволяет повысить надёжность электроснабжения потребителя.
Выдвижные блоки подключаются к основным шинам через разъёмные контактные соединения и могут находиться в четырёх возможных положениях:
"Извлечено"-главные и вторичные цепи разомкнуты; блок находится вне шкафа или в шкафу (механическая блокировка не препятствует извлечению блока);
"Отключено и заблокировано" главные и вторичные цепи разомкнуты; модуль заблокирован в составе шкафа (механическая блокировка препятствует извлечению блока);
"Тест"- главная цепь разомкнута, вторичная цепь замкнуто (механическая блокировка препятствует извлечению блока);
РИС. 18. Пример стационарного функционального блока с защитой присоединений предохранителями.
"Включено" - главные и вторичные цепи замкнуты. блок находится в работе (механическая блокировка препятствует извлечению блока).

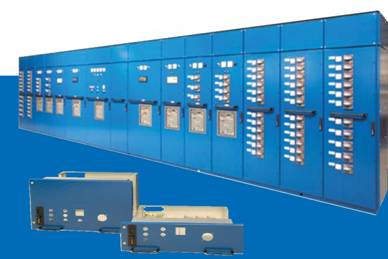

Рис. 21. Примеры выдвижных блоков.
РИС. 22. Миниатюрный выдвижной блок.
Габариты блоков варьируются в зависимости от мощности питаемой нагрузки, типа и количества аппаратуры защиты, автоматики, управления и сигнализации, устанавливаемой в блоке.
В случае питания нагрузки с небольшой мощностью (до 11 кВт) в составе НКУ "Протон" применяются миниатюрные выдвижные блоки с габаритами одного модуля по ширине и высоте.
