14. Микропроцессорные модули для NA1 -1 000, NA1 -2000, 3200, 4000, 6300
14.1 Микропрцессорный модуль для NA1-1000
CHINT

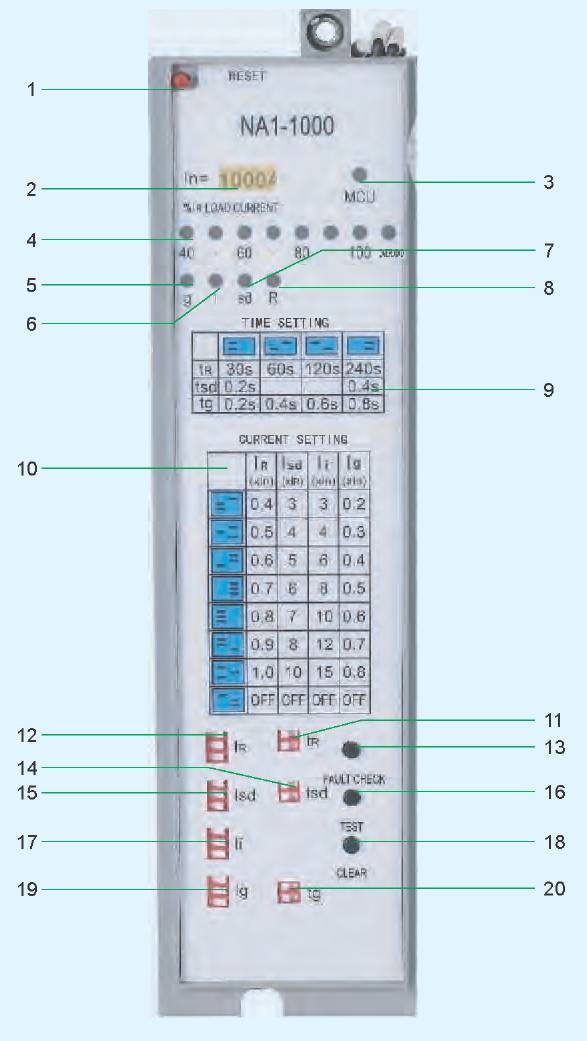

а. Микропроцессорный модуль стандартного типа (тип М ) для NA1 -1000
Кнопка "Reset" общего сброса
Маркировка величины номинального тока
Индикатор MCU( индикатор нормальной работы)
Индикатор величины тока
Индикатор срабатывания от замыкания на землю
Индикатор мгновенного срабатывания от к.з.
Индикатор срабатывания с выдержкой времени
Индикатор срабатывания от перегрузки
Панель информации о настройке задержек срабатывания
Панель информации о настройке токов срабатывания
Переключатель времени выдержки при перегрузке
Переключатель номинального тока защиты от перегрузки
Кнопка определения вида аварии на линии
Переключатель выдержки времени срабатывания защиты от к.з.
Переключатель тока срабатывания от к.з. ( с выдержкой времени)
Кнопка "Test"
Переключатель тока мгновенного срабатывания ( без выдержки )
Кнопка сброса после автоматического отключений *
Переключатель тока срабатывания от замыкания на землю
Переключатель времени задержки срабатывания от замыкания на землю
* приводит модуль в состояние готовности к включению выключателя
Выполняются следующие функции при нажатии на кнопки:
"Fault check ": После срабатывания выключателя нажмите на эту кнопку для получения информации о аварии. "Test " : Нажмите на кнопку для проверки работы микропроцессорного модуля и подачи команд на выключатель. "Clear": После установки, тестирования или срабатывания выключателя модуль приводится в состояния для работы

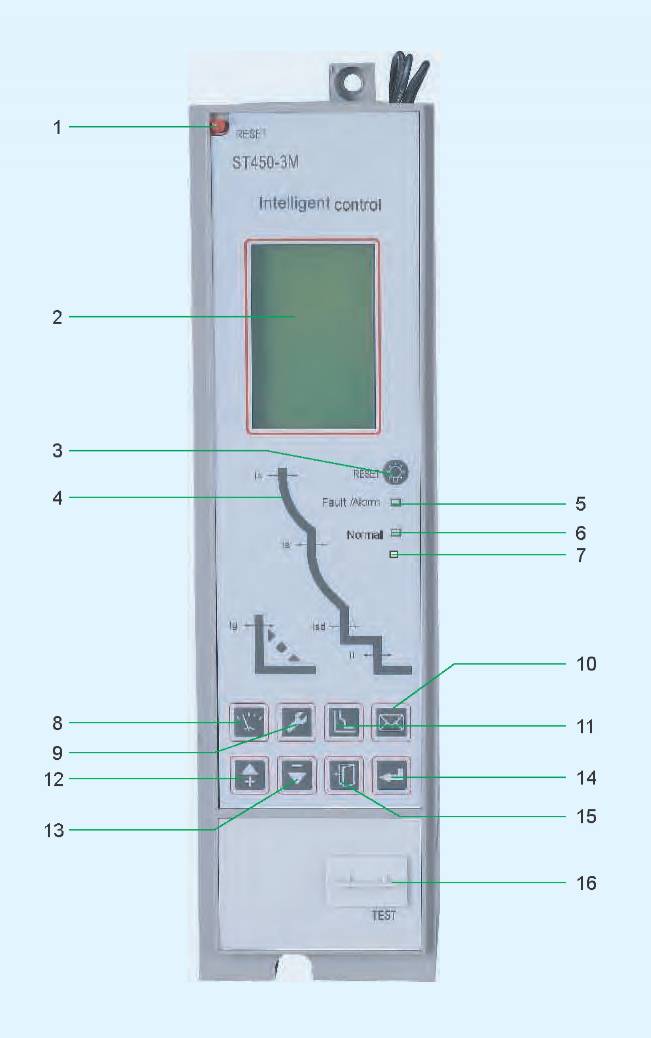

b. Микропроцессорный модуль телекоммуникационного типа (тип Н ) для NA1 -1 000
Кнопка "Reset" общего сброса
LCD дисплей
Кнопка "Reset" сброса после автоматического срабатывания*
Индикатор защитной характеристики
Индикатор "Fault/alarm"
Индикатор "Normal"
Индикатор "Communication"
Кнопка "Test"
Кнопка режима настроек
Кнопка приёма данных
Кнопка режима защитной характеристики
Кнопка перехода вверх
Кнопка перехода вниз
Кнопка ввода
Кнопка возврата
Порт тестирования
приводит модуль в состояние готовности к включению выключателя
Автоматические
выключатели
с. Основные функции
| Стандартный (тип М) | Телекоммуникационный (тип Н) | |||
| Защита от перегрузки | • | • | • | • |
| Мгновенная защита от токов к.з. | • | • | • | • |
| Защита от токов к.з. с выдержкой времени | • | • | • | • |
| Защита от замыкания на землю | — | • | • | • |
| Индикатор величины тока | • | • | ||
| Индикация значения тока в А на мониторе | — | • | • | |
| Основные Тестирование модуля | • | • | • | • |
| функции Повторный вызов информации о повреждении | • | • | • | • |
| Функция самодиагностики | • | • | • | • |
| Мгновенное включение и отключение* | • | • | • | • |
| Индикация вида повреждения на линии | • | • | • | • |
| Индикация аварийного отключения | • | • | • | • |
| Тестирование заданных характеристик | • | • | • | • |
| Индикация величины нагрузки | — | — | — | — |
| Rs485 порт для MODBUS протокола | — | — | — | — |
| Величина напряжения | — | — | — | — |
| _ Частота переменного тока Предоставляемая Величина активной мощности | — | — | — | — |
| — | — | — | — | |
| дополни- Значение коэффициента мощности | — | — | — | — |
| тельная Величина полной мощности информация и Защита от повышенного напряжения | — | — | — | — |
| — | — | — | — | |
| дополни- Защита от пониженного напряжения | — | — | — | — |
| тельные _ . Однофазная защита функции Защита от замыкания на землю | — | — | ||
| ■ (для 3 пол.+N ) | ■ (для 3 пол.+N) | ■ | ■ | |
| Отключение посредством расцепления | ■ | ■ | ■ | ■ |
| Отключение при перегреве выключателя | ■ | ■ | ■ | ■ |
| Четыре коммутируемых выхода | ■ | ■ | ■ | ■ |
| Интерфейс информации и регулировок | Светодиодные индикаторы, миниатюрные ДИП переключатели | LCD дисплей, светодиодные индикаторы и клавиатура ввода | ||
| • способы регулировки значений характеристик | ■ регулировка дискретными значениями | — изменением характеристик | ||
* посредством электромагнитов, управляющих срывом с защёлок
d. Настройки и регулировки Настройки микропроцессорного модуля стандартного типа (тип М )
CHINT

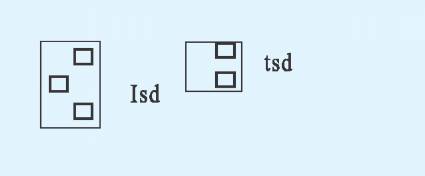

В соответствии с указаниями на панели 9, переключателями 11,14,20 установите необходимые времена задержек срабатывания. В соответствии с указаниями на панели 10, переключателями 12,15,17,19 установите необходимые значения токов. Пример 1: значение длительного тока 0.9ln, задержка срабатывания по перегрузке 60 е.. Пример 2: уставка по току срабатывания от к.з. 4ln, задержка срабатывания от к.з. 0,4 с.
Пример 1
Пример 2
Настройки микропроцессорного модуля телекоммуникационного типа (тип Н ). Позиция 4 главного меню и пункта 1 показаний нагрузки. Показания нагрузки
Без активации других пунктов на дисплее отображается диаграмма нагрузки по фазам (" нормальное состояние" выключателя ).
Меню "Testing" (тестирование ]
Нажимите |£|J и Щ для возврата к меню нормального состояния. Для перехода к тестированию нажать и войти в меню тестирования. При отсутствии каких либо переходов в течении некоторого времени осуществляется автоматический переход к меню нормального состояния.
Меню "System data setting" (установка параметров ]
Нажмите и Щ для возврата к меню нормального состояния.. Для перехода к меню настроек наж. Q и войти в меню настроек. При отсутствии каких-либо переходов в течение некоторого времени осуществляется автоматический переход к меню нормального состояния
Меню Protection data setting" ( настройка защиты ]
Нажмите [Щ и Щ для возврата к меню нормального состояния. Для перехода к меню настроек наж. и войти в меню настроек защиты. При отсутствии каких-либо переходов в тесчение некоторого времени осуществляется автоматический переход к меню нормального состояния.
CHINT
Автоматические
выключатели
Меню "historical record and maintain" ( сохранение ранее произошедших событий и данные настроек)
НажмитеЦЦ и Щ для возврата в меню нормального состояния. Для перехода к меню данных наж. |[Й| и войдите в меню сохранённой информации. При отсутствии каких-либо переходов в течение некоторого времени, осуществляется автоматический переход к меню нормального состояния.

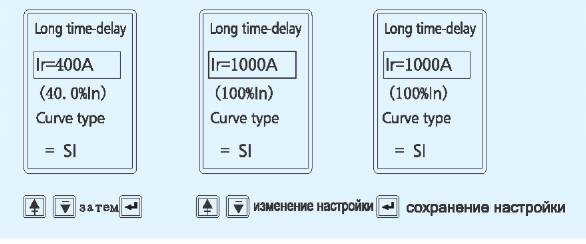

Субменю настроек защиты: защита в зоне токов перегрузки
Примечание: меню микропроцессорного модуля может видоизменяться пользователем.

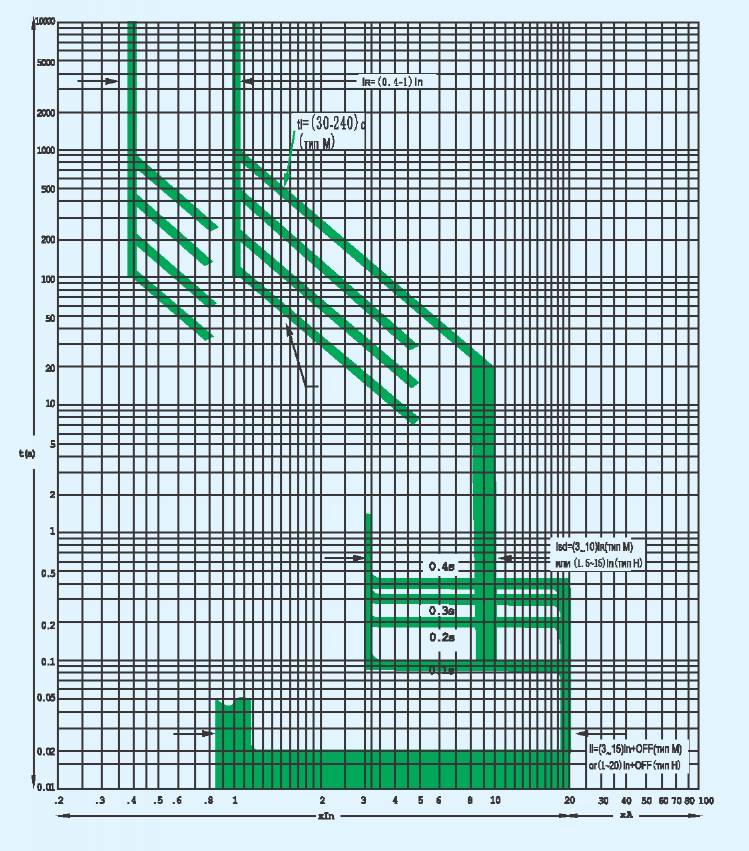

е. Время-токовые характеристики Характеристики микропроцессорных модулей
Защита в зоне токов перегрузки.
| Регулируемый ТОК (Ir) | Погрешность | Величина тока | Время срабатывания, с | Погрешность | |||
| 1.05Ir | 3= 7200 - не срабатывает | ||||||
| 1.3IR | <3600 - срабатывает | ||||||
| (0.4-1 )ln+OFF | ±10% | 1.51и(тип М) | 30 | 60 | 120 | 240 | ±10% |
| 2.0Цтип М) | 16.9 | 33.8 | 67.5 | 135 | ±10% | ||
| 1 .51Й(тип Н) | 0.61 | -86 | ±10% | ||||
| б.ОЦтип Н) | 0.14- | -19.2 | ±10% | ||||
Защита в зоне токов короткого замыкания с задержкой.
| Регулируемый ток (Ir) | Погрешность | Регулируемое время задержки | Погрешность | ||||
| Isd | ts, с | ||||||
| Тип М | (3—10)IR+c)FF | ±10% | 0.2 | 0.4 | ±15% | ||
| Тип Н | OFF+(1.5—15)IR | ±10% | 0.1 | 0.2 | 0.3 | 0.4 | ±15% |
Защита в зоне токов короткого замыкания без задержки ( мгновенная ).
| Регулируемый ток (li) | Время срабатывания | Погрешность | ||
| Тип М | (3—15)ln+OFF | <0.85li 30 мс не срабатывание, >1.15li срабатывание | ±15% | |
| Тип Н | (1 —20)ln+C)FF | =£0.85li 40 мс не срабатывание, >1.15li срабатывание | ||
| Защита от короткого замыкания на землю | ||||
| Регулируемый ток (lg) | Погрешность | Время задержки срабат. (Тд), с | Погрешность | |
| М | (0.2—O.8)ln+OFF, миним. 100А | ±10% | 0.1, 0.2, 0.3, 0.4 | ±15% |
| Н | (0.2-1.0)ln+OFF, миним. 100А | ±10% | 0.1-1.0 | ±15% |

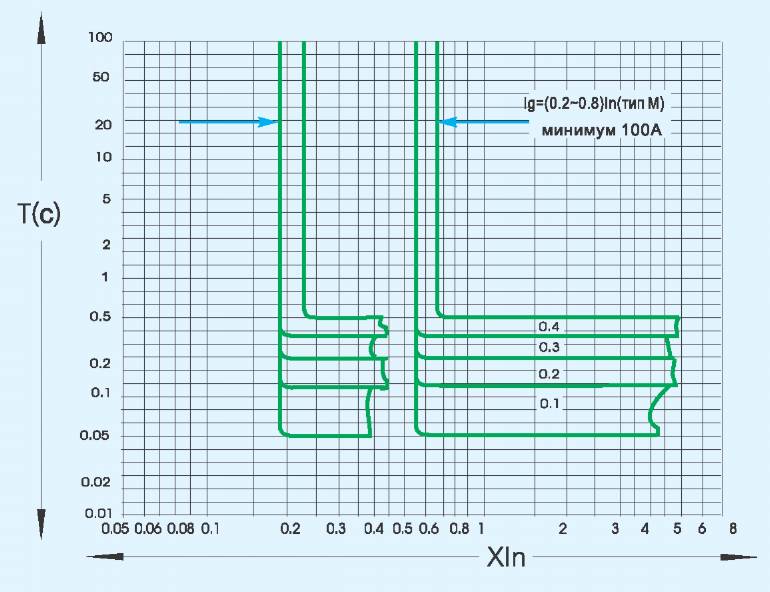

Время-токовая характеристика срабатывания защиты фаза - земля (тип М)
CHINT
Автоматические
выключатели

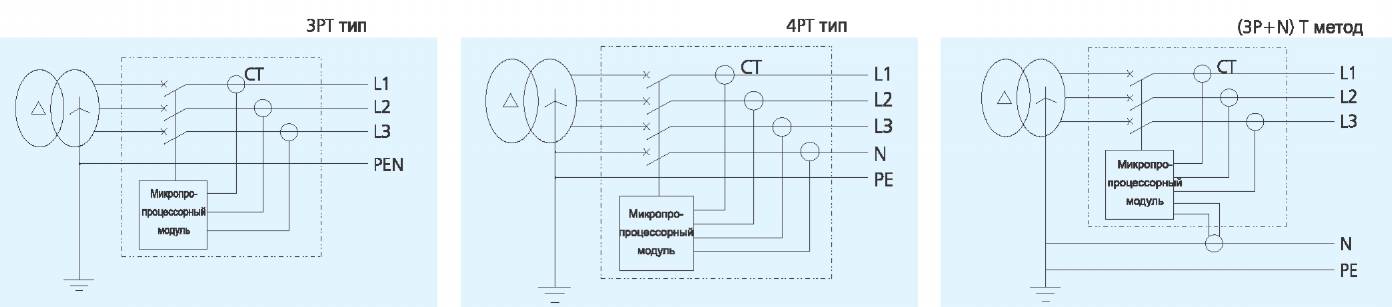

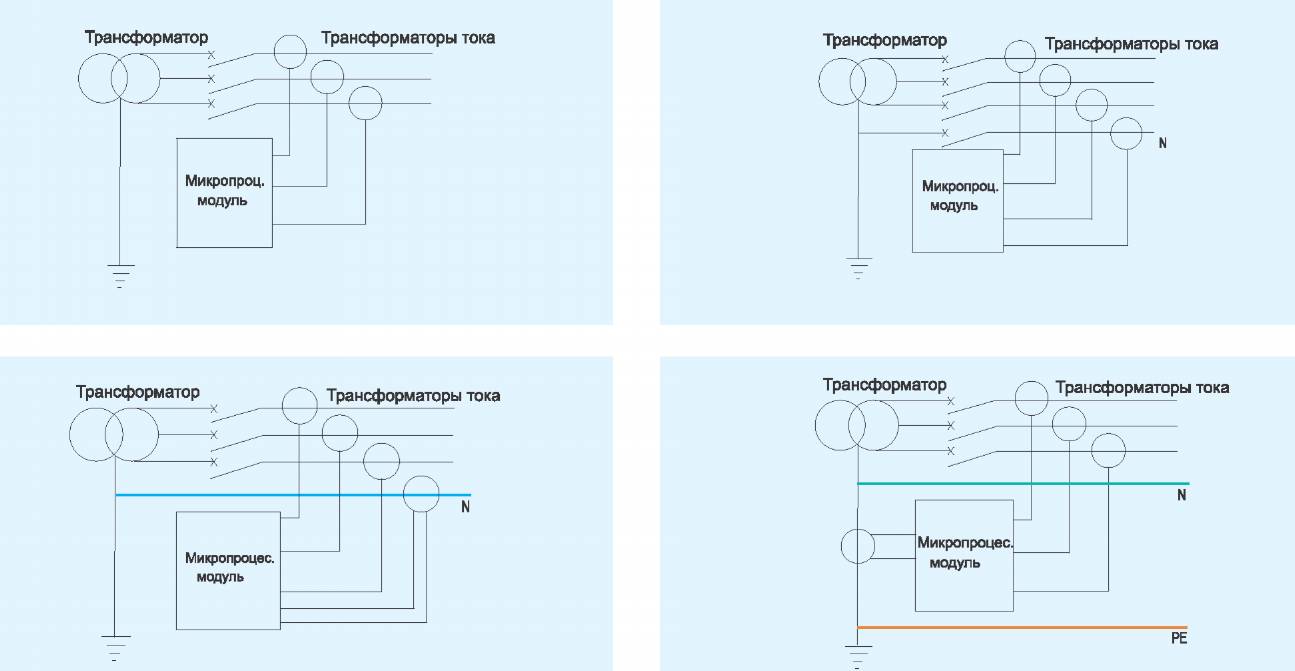

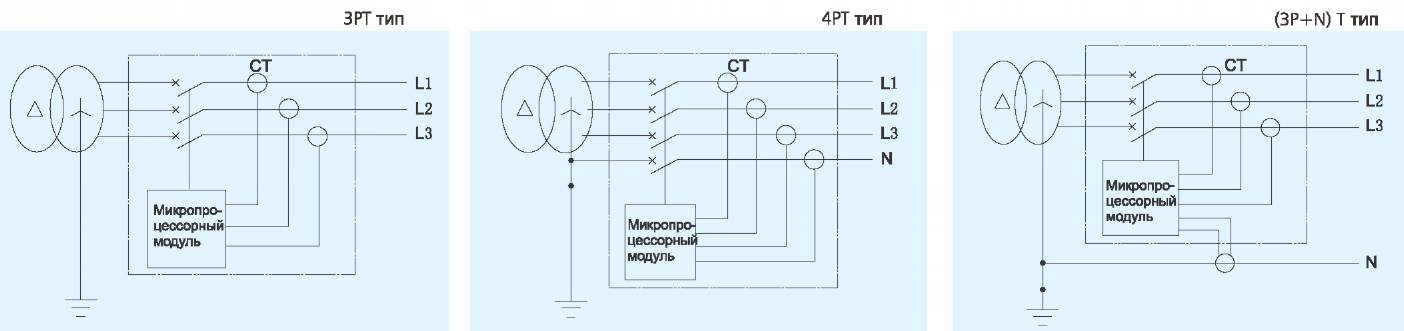

Схемы цепей для работы защиты от однофазного замыкания на землю.

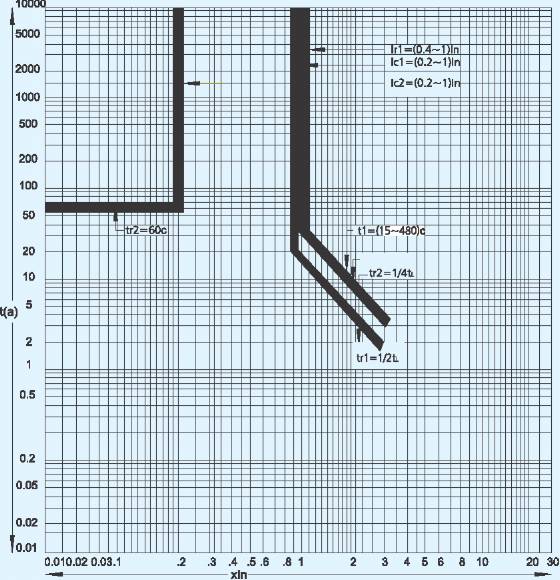

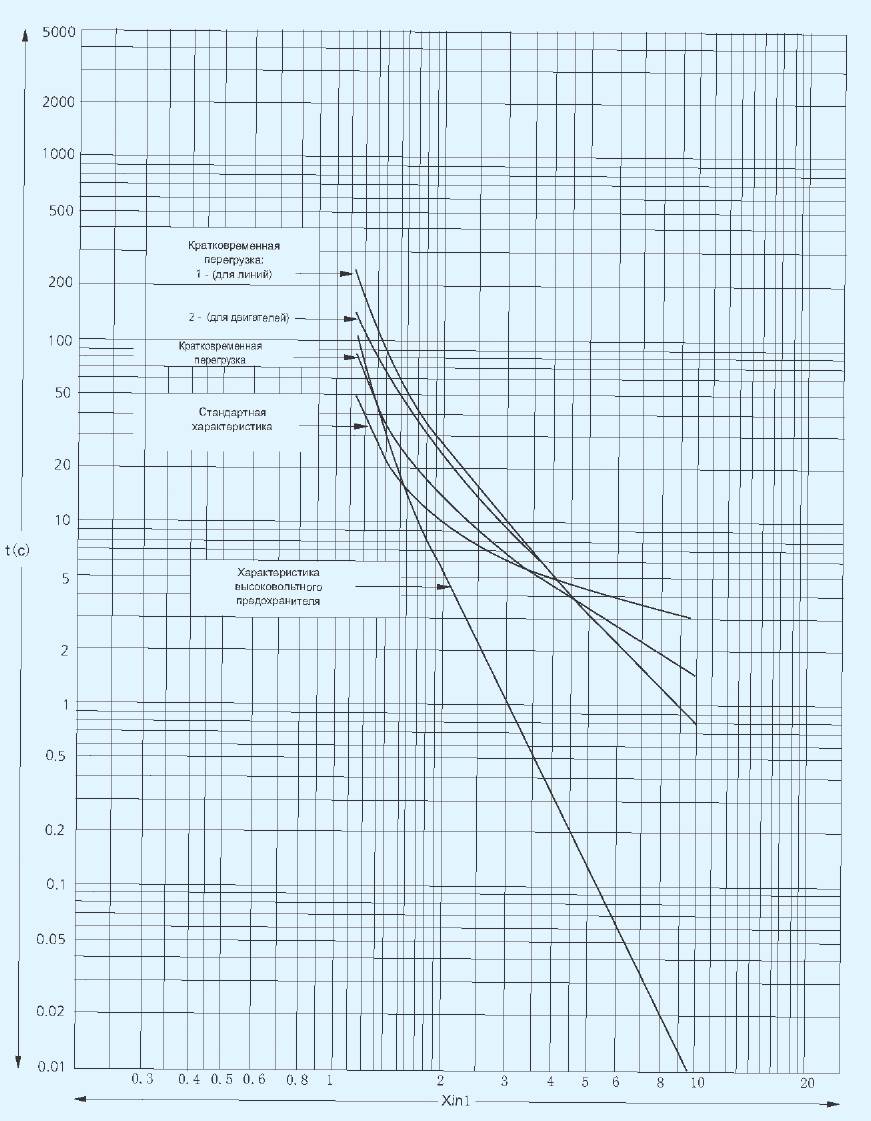

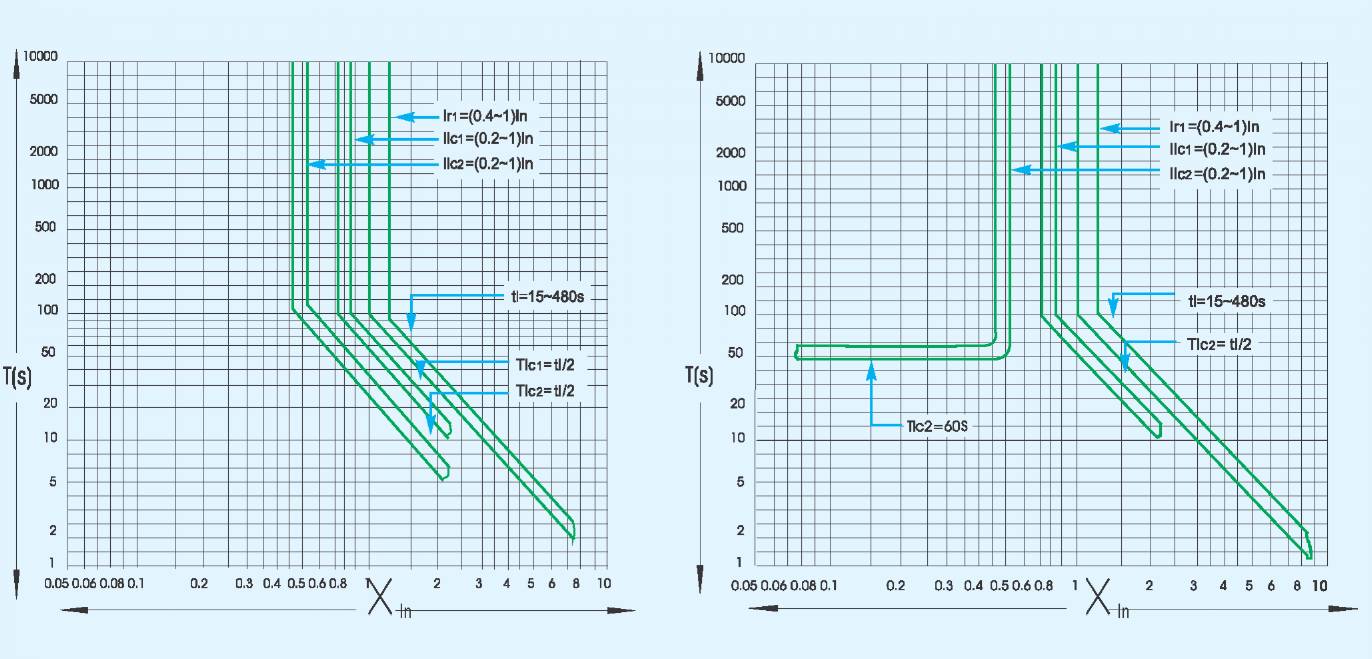

Характеристики контроля режима нагрузки.
14.2 Микропрцессорные модули для NA1 -2000, 3200, 4000, 6300 14.2.1 Модуль стандартного типа (тип M )
Модуль стандартного типа ( M ) является составной частью системы управления выключателей Nm1 и предназначен для обеспечения выполнения защитных и контрольных функций, таких как защита от токов перегрузки, короткого замыкания, Однофазного замыкания на землю. Основным элементом модуля является высокоинтелектуапьный цифровой микроконтроллер, работающий в режиме реального времени и обеспечивающий выполнение всех защитных и вспомогательных функций.
Защита от замыкания на землю

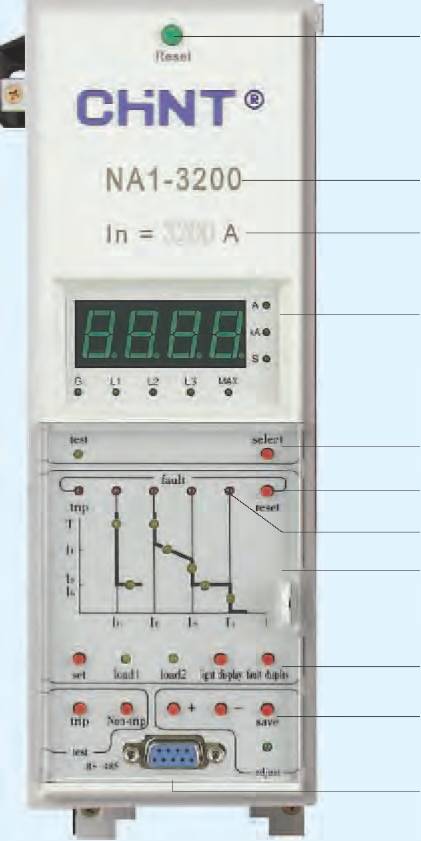

Панель управления модуля
Кнопка общего сброса
Обозначение величины номинального тока типа Маркировка номинального тока исполнения
Дисплей индикации значений и характеристик Кнопка выбора
Кнопка сброса после автоматического отключения *
Индикатор нормальной работы
Индикатор состояния защитной характеристики
Кнопка переключения индикации вида аварии Кнопка функции сохранения
Интерфейс программирования
* приводит модуль в состояние готовности к включению выключателя

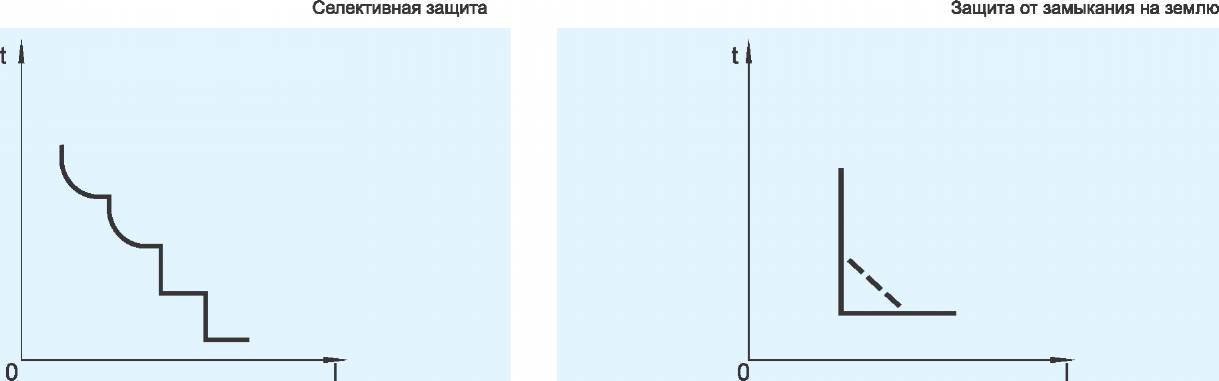

Селективная защита
a. Таблица значений символов
| № | Символ | Значение символа |
| 1 | Inm | Наибольший номинальный ток выключателя данного типа |
| 2 | In | Номинальный ток |
| 3 | k0r1)Js(Ir2)Ji0r3) | Токи длительной перегрузки, мгновенного срабатывания и с выдержкой |
| 4 | MIr4) | Ток однофазного замыкания на землю |
| 7 | L1,L2,L3,G Ic1,Ic2 | Фазы A, B, C и N (или земля) Токи режима нагрузки 1 и перегрузки 2 |
| 8 | T, I | Время, ток |
| 9 | A, kA, s | На дисплее: Амперы, килоАмперы, секунды |
Напряжения питания
Возможные напряжений питания микропроцессорного модуля: AC: 400/380B, 230/220B и 110В 50Hz; DC: 220В, 110В, 24В.
Основные функции модуля Обеспечение защитных характеристик Информирование о характере повреждения Настройка параметров защиты Встроенное тестирование модуля
Информирование о величине и характере нагрузки (по заказу)
Функция автоматического включения (MCR) и функция перестройки защитной характеристики (по заказу) Звуковая сигнализация (по заказу)
Настройка характеристик Установка параметров
Шаг 1. Подтверждение величины уставки. Для подтверждения, в модуле типа Н необходимо нажать кнопку. Для модуля типа М данный шаг настройки не требуется.
Шаг 2: Убедитесь, что модуль находится в состоянии сброса предыдущего события. Если это не так, то нажмите кнопку" reset" и удерживайте её до появления на дисплее показаний токовой нагрузки выключателя.
Примечание: если модуль сигнализирует об аварии, то он находится в заблокированном состоянии и регулировка не возможна. Шаг 3: Нажать кнопку "set" для перехода к установке на мониторе значений рабочего тока и времени. Шаг 4: Нажимая кнопки"+" и установить требуемые значения.
Шаг 5: Для сохранения нажать "save" .Индикатор "save" должен однократно мигнуть, что свидетельствует о сохранении. Если не надо сохранять, то необходимо нажать "reset". При этом останутся предыдущие параметры настроек.
Шаг 6: Повторить шаги 3-5, если хотите внести иные параметры. Если не, то нажмите и удерживайте "reset" до погасания монитора. Примечание: Если во время настроек произойдёт авария на линии, то модуль автоматически прервёт все операции настроек и перейдёт к отработке функции защиты. Следует учесть, что чем дольше удерживаются кнопки "+" и "-", тем выше скорость смены цифр.
Запрос о характере повреждения Метод запроса модуля
Шаг 1: Убедитесь, что модуль находится в состоянии сброса предыдущего события.
Шаг 2: Нажмите кнопку "fault display" для появление на дисплее амперметра данных о характере повреждения и времени .
Нажмите кнопку" select" для выбора необходимой информации о повреждении. Шаг 3: Нажмите кнопку "reset" для выхода из этого меню.
Тестирование модуля
Шаг 1: Убедитесь, что модуль находится в состоянии сброса предыдущего события.
Шаг 2: Нажмайте кнопку "set" до загорания индикатора время-токовой характеристики. Нажатием кнопок " + " и "-"установите значение тока срабатывания на дисплее амперметра .
Нажмите кнопку "trip", выключатель сработает. На амперметре появятся значения тока и времени срабатывания. Шаг 3: Нажмите кнопку "reset" для выхода из тестирования.
е. Время-токовые характеристики

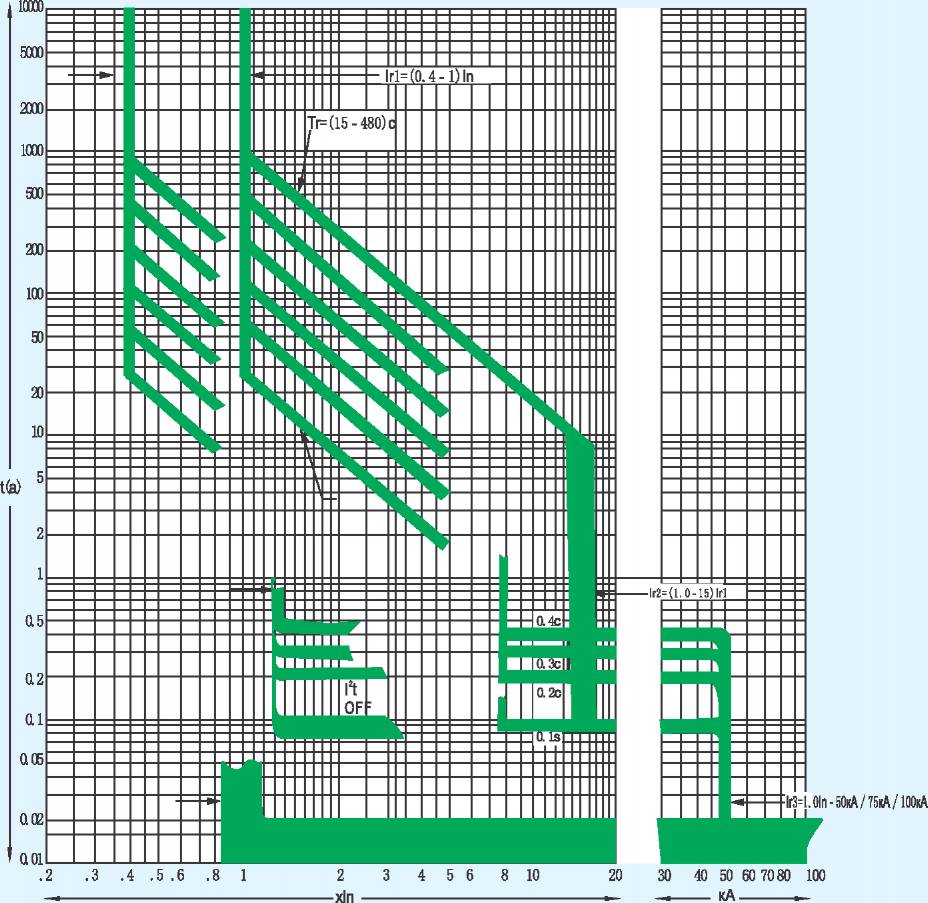

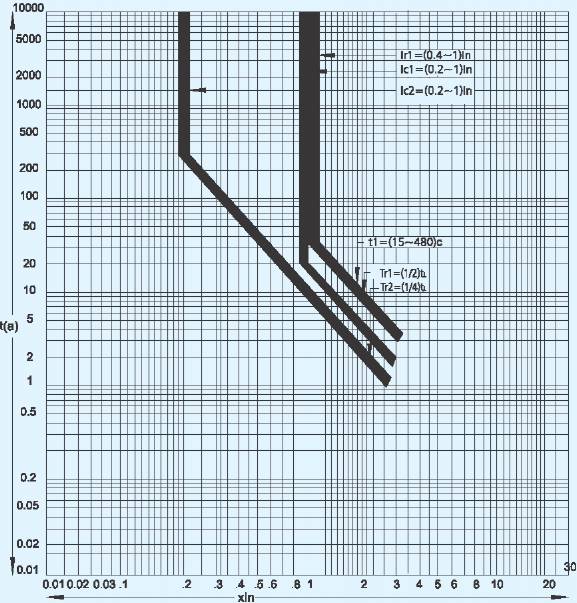

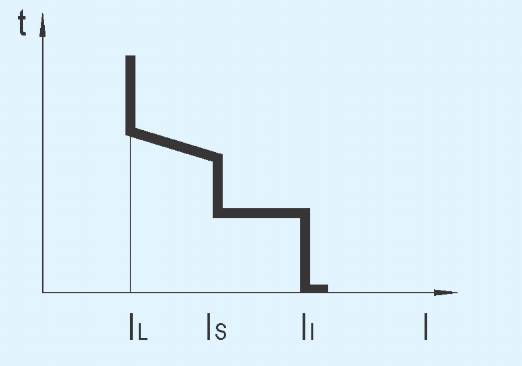

Защитная характеристика в зоне токов перегрузки и короткого замыкания
Защита в зоне токов перегрузки
Технические характеристики:
| Регулируемый ток (И) | Погрешность | Величина тока | Время срабатывания, с | Погрешность |
| 1.05IM | 3= 7200 - не срабатывает | |||
| (0.4-1)1п | ±10% | 1.301И | < 3600 - срабатывает | |
| 1.51И (регул, время) | 15 30 60 120 240 480 | + 10% | ||
| 2.0И | 8.4 16.9 33.7 67.5 135 270 | + 10% | ||
| Номинальный ток и защитная характеристика N полюса | 100% или 50% (для Зпол.+N или 4 пол.) | |||
2. Защита в зоне токов короткого замыкания с задержкой Технические характеристики:
| Регулируемый ток (1г2) | Погрешность | Величина тока | Время срабатывания | Погрешность | |||
| 0.9lr2 | Не срабатывает | ||||||
| (1-15)1г1 | + 10% | 1.101г2 | Время задержки, с | ||||
| +OFF (положение отключено) | Регулир. время (t, с) | 0.1 | 0.2 | 0.3 | 0.4 | + 15% | |
| Предельное время * | 0.06 | 014 | 0.23 | 0.35 | + 15% | ||
* См. примечание на стр. 26
CHINT
Автоматические
выключатели
g. Защита в зоне токов короткого замыкания без задержки (мгновенная ) Технические характеристики:
| Регулируемый ток (Ir3) | Погрешность | Величина тока | Выполняемое действие |
| 1.0 1п-50кА/ | 0.85lr3 | Не срабатывание | |
| 75кА 100кА | + 15% | ||
| +OFF (положение OFF) | 1.15lr3 | Срабатывание |
Примечание: у модуля исполнения lnm=2000A диапазон регулирования уставки мгновенного срабатывания 1.0 In - 50 KA+OFF, у исполнений lnm=3200A и lnm=6300A - 1.0 ln~75 KA+OFF, по специальному заказу изготавливается 100kA+OFF.
h. Защита от короткого замыкания на землю Защита от короткого замыкания на землю имеет регулируемые значения задержки и время срабатывания не может быть менее устанавливаемых значений.

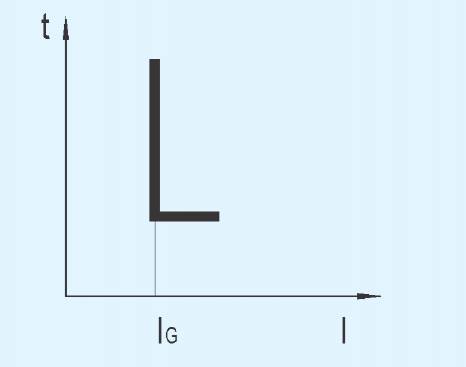

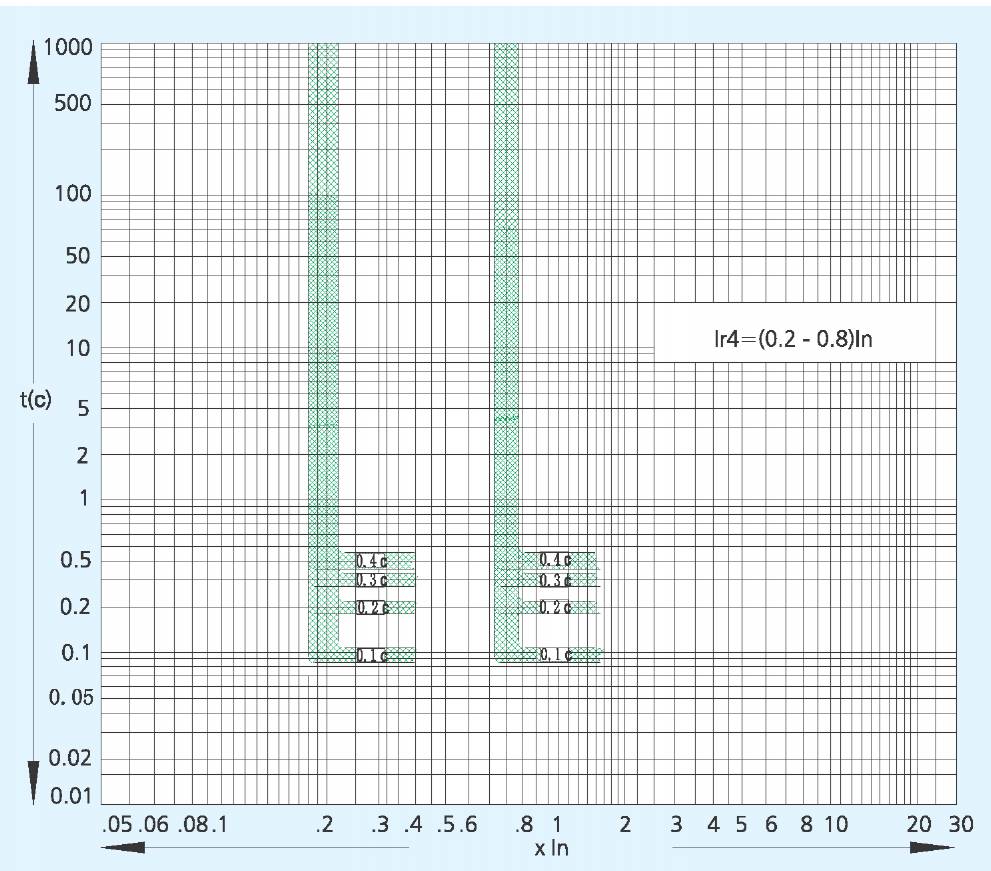

Время- токовые характеристики защиты от замыкания на землю
Характеристики защиты от однофазного замыкания на землю:
| Регулируемый ток (1г4) | Погрешность | Величина тока | Действие защиты | Погрешность | |||
| (0.2—0.8)1п +OFF (отключено) (NA1-2000, мин. 160А) | + 10% | =S0.8 Ir4 >1.0 Ir4 Регулир.задержка (Tg) Предельное время* | 0.1 0.06 | Не срабатывает 0.2 014 | Срабатывает 0.3 0.23 | 0.4 0.35 | + 15% + 15% |
* См. примечание на стр. 26 .42.

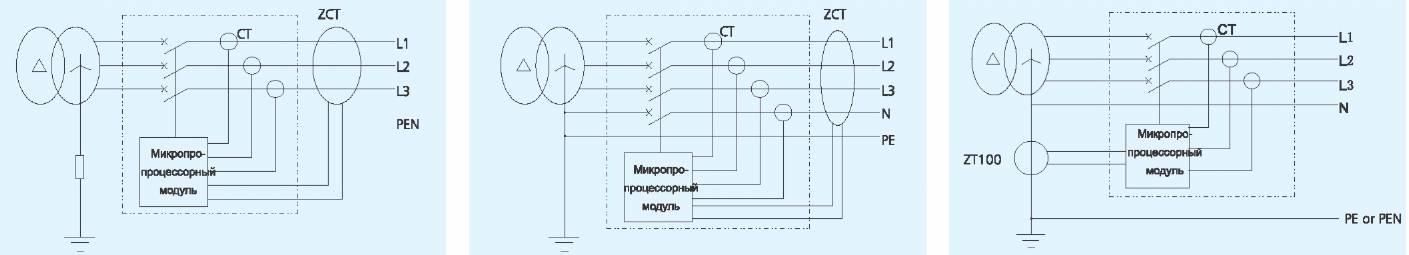

Схемы цепей для работы защиты от однофазного замыкания на землю

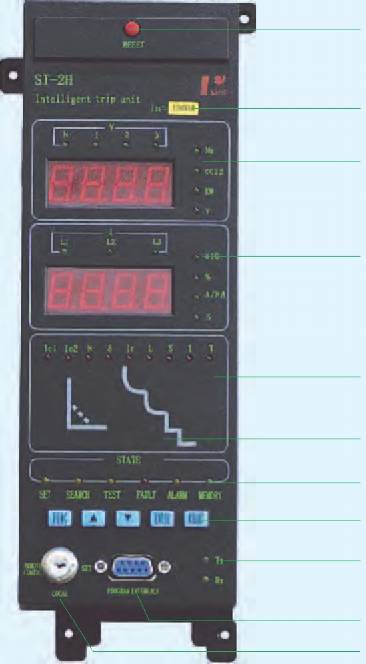

14.2.2 Микропроцессорный модуль телекоммуникационного типа (тип Н)
Телекоммуникационный модуль является основным узлом выключателей Na1, обеспечивающим управление выполнением защитных функций - защиты от токов перегрузки, короткого замыкания с задержкой и без задержки срабатывания, от токов замыкания на землю. Основным элементом модуля является высокоинтеллектуальный цифровой микроконтроллер обеспечивающий наряду с выполнением защитных функций, выполнение вспомогательных функций и связи с ПК.
Кнопка сброса " reset"
Маркировка значения номинального тока выключателя Дисплей вольтметра
Дисплей амперметра
Индикаторы защитных характеристик
Графические обозначения вида защитных характеристик

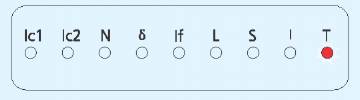

Индикаторы различных состояний модуля и функций защиты Функциональные клавиши Индикаторы коммуникации
Примечание: после автоматического срабатывания выключателя необходимо нажать на кнопку сброса для возможности включения выключателя.
Интерфейс программирования Переключатель с замком блокировки
Панель модуля
d. Значения символов
| Символ | Значения символов | |
| 1 | Inm | Максимальный номинальный ток для выключателя данного типа |
| 2 | In | Номинальный ток выключателя |
| 3 | lo | Номинальный ток внешнего трансформатора для цепи защиты от замыкания на землю |
| 4 | Ir1, Ir2, Ir3 | Токи отключения защиты от перегрузки, короткого замыкания с задержкой срабатывания и без . |
| 5 | It | Ток уставки защиты от замыкания на землю |
| 6 | tL, ts, tO | Времена срабатывания при перегрузке, кратковременной задержки при КЗ и мгновенного отключения |
| 7 | К | Коэффициент: в формулах исчисления значений при перегрузке : I/ lr |
| 8 | N (различных значениях) | В четырёхполюсном выключателе обозначает N полюс На дисплее напряжения указывает фазное напряжение |
| 9 | S 1, 62, 5 3 | Разбаланс симметрии токов в фазах А, В и С соответственно. |
| 10 | L1, L2, L3, N | Обозначение фаз А, В, С и нейтрали N. |
| 11 | Ic1, Ic2 | Усреднённые значения токов нагрузки 1 и 2 |
| 12 | ErOI —Er13 | Коды аварий на линии в самодиагностике |
| 13 | T | Индикатор вида аварии в самодиагностике |
| 14 | и | Напряжения фазное и линейное. |
| 15 | F | Частота |
| 16 | собФ | Коэффициент мощности |
| 17 | P | Полная мощность |
| 18 | A, kA, s %, X10, V, kW, Hz Ic1, Ic2, S If, L, S, I | Единицы тока (А, кА, секунда ) Обозначения единиц частоты, мощности, напряжения и др. Токи срабатывания защиты, разбаланс нагрузки Ток замыкания на землю, выдержка времени длительная, кратковременная, мгновенного сраб. |
Источник питание модуля
Параметры источника питания : AC 400В/380В, 230В/220В, 50Н/60Гц; DC 220В, 110B and 24B.
Основные защитные функции:
Измерение и подача команды на срабатывание Запрос парметров Установка параметров
Функция программирования через интерфейс
Функция тестирования
Самодиагностика
Сохранение информации об авариях на линии (по заказу) Сохранение данных и предыдущих настроек (по заказу) Измерение нагрузок ( по заказу)
Перенастройка защитных характеристик отключения в зоне перегрузки (по заказу) Местное и дистанционное управление модулем (данная функция только для модуля типа Н)
Инструкция по работе с модулем типа Н Установка параметров
Шаг 1: Убедитесь, что модуль готов к настройкам, для модуля Н типа нажмите клавишу "SET" для перевода в это состояние. Шаг 2: Убедитесь, что сброшены предыдущие задания и выключатель находится в работе. Если это не так, то нажмите клавишу
" RESET" и удерживайте её пока на дисплее не появятся показания величины тока. Примечание: Если модуль находится в состоянии индикации аварии на линии, то все настройки заблокированы, необходим сброс.
Шаг 3: Нажмите клавишу "FUNCTION" и удерживайте до начала мигания индикатора "SET" .
Шаг 4: Нажмите клавишу "ENTER" для выведения на дисплей амперметра показаний параметров, индикатор при этом продолжает мигать.
Шаг 5: Нажатием клавиш настройки "А" иТ" " найдите показания значения необходимого параметра.
Шаг 6: Нажмите "ENTER", индикатор "SET" будет светится без мигания. Нажатием клавиш настройки установите необходимые
значения параметра. Нажмите "ENTER" для ввода в память, индикатор "MEMORY" мигнёт один раз для информирования о сохранении введённого значения. Если же вы не желаете сохранять показания, то вместо "ENTER" нажмите клавишу "RETURN" при этом в памяти и задании останутся прежнее значение настройки.
Шаг 7: Нажмите "RETURN" ещё раз для возврата к настройкам по шагам 5 и 6, индикатор "SET" замигает. Для выхода из настроек нажимайте "RETURN" до тех пор пока индикатор "SET" не погаснет.
Примечание: Если во время настроек произойдёт авария на линии, то модуль автоматически прервёт все операции и перейдёт к отработке функции защиты. Следует учесть, что чем дольше вы удерживаете клавиши настроек, тем быстрее обновляются числовые значения на дисплее.
Запрос информации о характере повреждения (аварии ) на линии
Шаг 1: Убедитесь в том, что модуль находится в состоянии сброса и готовности к включению выключателя.
Шаг 2: Нажмите клавишу "FUNCTION", индикатор начнёт мигать. Нажмите клавишу "ENTER", индикатор "SEARCH" будет светится без мигания, а на дисплее появятся параметры повреждения (ток и время ). Нажатием клавиш настройки выберите необходимую характеристику повреждения.
Шаг 3: Нажмите клавишу "RETURN" для возврата к получению информации по шагу 2.
Шаг4: Нажмите клавишу "RETURN" и удерживайте её до выхода из состояния запроса, пока индикатор "SEARCH" не погаснет.
Функция тестирования:
Шаг 1: Убедитесь в том, что модуль находится в состоянии сброса и готовности к включению выключателя. Для модуля Н типа убедитесь, что переключатель - блокиратор находится в положении "SET" .
Шаг 2: Нажмите клавишу "FUNCTION", индикатор "TEST" замигает. Нажмите "ENTER", индикатор "TEST" будет светится. Нажмите "ENTER" снова, автоматический выключатель отключится и на дисплее появится величина времени отключения.
Шаг 3: Нажмите клавишу "RETURN" .индикатор "TEST" погаснет и модуль выйдет из состояния тестирования.
Функция запроса ошибок (самодиагностики ).
Шаг 1: Убедитесь, что индикатор "Т" горит (см. схему расположения индикаторов), и модуль находится в состоянии сброса и готовности к включению выключателя.
Шаг 2: Нажмите клавишу "CONFIRM", и на дисплее амперметра высветится код ошибки.
Шаг 3: Снова нажмите "CONFIRM" для подтверждения просмотра кодов самодиагностики (позже эта информация автоматически удалится при отказе от операций самодиагностики и появлении кода E2PROM. Клавишами настройки пролистайте на .дисплее все коды ошибок.
Шаг 4: Нажатием клавиши "Return" выйдите из функции самодиагностики.
Коммуникация с внешними системами управления и информации:
При нахождении модуля в режиме приёма данных светится индикатор "Rx", в режиме передачи данных - светится индикатор "Тх" .
CHINT
Автоматические
выключатели
е. Защитные характеристики
f. Защита от сверхтоков длительная (от перегрузки )
■ Силовые линии или защита двигателей
| Воздействующий ток | 1г1 = | (0.4—1.0) In + OFF (положение "Отключено") | |
| Воздействие перегрузки | |s=1.05lr | 1 не отключается в течение 2часов | |
| I =1.20lr1 срабатывание за время не более 1часа | |||
| Временная характеристика (относится к 21г1 ) ■ Защита электробо | Защитные х - ки | Кривая 1 —кривая 5, | кривая 3 усреднена для нескольких номиналов |
| Кратковремен. х - ка | по МЭК255, построена по 80 точкам, может быть уточнена | ||
| Погрешность эудования | ± 10% (время реагирования 40мс) | ||
| Воздействующий ток | 1г1 = | (0.4—1.25) In + OFF (положение" Отключено") | |
| Воздействие перегрузки | l=S1,05lr1 не отключается в течение 2 часов | ||
| 1=1.201г1 срабатывание в течение 1 часа | |||
| Временная характеристика (относится к 21г1 ) | Защитные х - ки | Кривая 1 —кривая 5, | кривая 3 усреднена для нескольких номиналов |
| Кратковремен. х - ка | по МЭК255, построена по 80 точкам, может быть уточнена | ||
| Погрешность | +10% ( время реагирования 40мс) | ||
| Память о перегрузке (30 мин. индицируется на дисплее при положении " Отключено") | Стандартная х - ка + OFF ( положение " Отключено") | ||
| Длительная нагрузка N защищённого полюса | 100% или 50% In (в трёхполюсных +N или четырёхполюсных выключателях) | ||
| Примечание: Для N полюса исполнения с 50% нагрузкой длительно допустимый ток в N или 4-м полюсе не должен превышать 50% от тока в фазных полюсах, например, если фазный ток отрегулирован на 2000А, то в N полюсе - не более 1000А. д. Характеристики кратковременной задержки в зоне токов короткого замыкания | |||
| Воздействующий ток | Ir2= | (1.5—15) Ir1 + OFF (положение" Отключено") | |
| Воздействие перегрузки | 5?0.91г2 не отключается (защита не срабатывает) | ||
| ЗМ .1 Ir2 отключение (срабатывание защиты ) | |||
| Временная характеристика (относится к 21г1) | Ts= | (0.1 ~1)с ( при уставке 0.1с возможна ошибка) | |
| Погрешность | ± 10% (время реагирования 40мс) | ||
| Память о кратковременной | перегрузке -15 мин. | Кривая аналогична кривой в зоне токов перегрузки, но в 10 раз интенсивнее. | |
Стандартная + OFF
h. Характеристики в зоне токов короткого замыкания (без задержки )
| Воздействующий ток | Ir3= | 1.01 п—50кА/ 75кА/ 100kA+OFF ( положение " Отключено ") |
| Воздействие перегрузки | =S0.85lr3 не отключается (не срабатывает) | |
| .15lr3 отключение (срабатывание защиты ) | ||
| Примечание : Для модуля исполнения I (lnm=2000A), диапазон регулировки 1.0ln—50kA+QFF; для модуля исполнения II | ||
(lnm=3200A), диапазон регулировки 1 .OIn~75KA+OFF, для модуля исполнения III (lnm=6300A), диапазон регулировки 1.01 п—10ОкА+OFF. I. Характеристика защиты при замыканиях на землю : t=Tcx Kgx If/I
| ■ Защита от замыкания на землю | |||
| Воздействующий ток | lf= | (0.2—1.0)ln + OFF (160А минимальный ток, 1200А максимальный ток, при положение OFF (" Отключено") индикатор сигнализирует об этом) | |
| Воздействие перегрузки | <0.8lf не отключается (защита не срабатывает) | ||
| .0 отключение (срабатывание защиты ) | |||
Автоматические
CHINT
кривые контроля режима нагрузки, тип 2
выключатели
| ■ Защита от замыкания на землю | ||
| Временная х - ка (относится к 21г1) | Tg = | (0.1 ~1.0)с + OFF ( с дискретностью 0.1с, OFF при неработающем индикаторе) |
| Регулировка кратности, коэффициент Kg | 1.5—6 + OFF ( с дискретностью 0.5, OFF- отключение защиты) | |
| Погрешность | +10% (время реагирования 40мс) | |
| Воздействующий ток | lf= | (0.1 —1,0)lo + OFF (с дискретностью 0.01А, OFF - отключение защиты ) |
| Воздействие замыкания | =S0.8lf не отключается (защита не срабатывает) | |
| 3=1.0 отключение (срабатывание защиты ) | ||
| Задержка | Характеристика | Кривая 1 —кривая 5, могут быть уточнены, кривая 3 усреднена |
| Tg = | (1.5—6)с + OFF (с дискретностью 0.5с, OFF - отключение задержки) | |
| Погрешность | + 15% | |
Схемы включения для работы защиты от замыкания на землю
трансформатор тока нулевой последовательности внешнего подключения типа 1 (ZC1) трансформатор тока нулевой последовательно™ внешнего подключения типа 2(ZC1) трансформатор тока нулевой последовательности внешнего подключения типа 3 (ZCT)
j. Контроль режима нагрузки
кривые контроля режима нагрузки, тип 1
Технические характеристики:
| ■ Контроль нагрузки, тип 1 | ||
| Воздействующий ток (нагрузка) | 1с1 — | (0.2—1.0)ln + OFF (положение" Отключено") |
| Воздействие нагрузки | ,051с1 не отключается (защита не срабатывает) | |
| 1,21с1 отключение (срабатывание защиты ) | ||
| Временная х - ка (минимальная) Воздействующий ток (нагрузка) | Защитная кривая | Аналогичная кривой защиты в зоне токов перегрузки |
| Быстрое отключен. Ic2 = | Может регулироваться (Регулировка такая же как для защиты в зоне перегрузки) (0.2—1.0)ln + OFF ( положение" Отключено") | |
| Воздействие нагрузки | =S1.05lc2 не отключается (защита не срабатывает) | |
| 1,2lc2 отключение (срабатывание защиты ) | ||
| Временная х - ка (максимальная) | Защитная кривая | Аналогичная кривой защиты в зоне токов перегрузки |
| Быстрое отключен. | Может регулироваться (Регулировка такая же как для защиты в зоне перегрузки) | |
Контроль нагрузки, тип 2
| Воздействующий ток (нагрузка) | И = | (0.2—1.0)ln + OFF ( положение " Отключено ") |
| Воздействие нагрузки | ,05lc2 не отключается (защита не срабатывает) | |
| 1,2lc2 отключение (срабатывание защиты ) | ||
| Временная х - ка Воздействующий ток (нагрузка) | Защитная кривая | Аналогичная кривой защиты в зоне токов перегрузки |
| Быстрое отключен. Ic2 = | Может регулироваться (Регулировка такая же как для защиты в зоне перегрузки) (0.2—1.0)ln + OFF ( положение " Отключено") | |
| Воздействие нагруз. | =£0.9lc2 не отключается (защита не срабатывает) | |
| Задержка срабатывания Погрешность | Фиксированная, 60с +10% (время реагирования 40мс) | |
| Информация о перегрузке (в течение 30 мин. после отключения) | Стандартная + OFF | |
к. Защита от перекоса нагрузок по фазам
| Воздействующий ток (нагрузка) | 8 = | 40%~100% + OFF (дискретность 10%, OFF - положение " Отключено ") |
| Срабатывание | =S0.9 6 не срабатывает | |
| индикации о перекосе | >1.1 S срабатывает | |
| Задержка срабатывания | Тб = | (0.1 ~ 1.0)с (дискретность 0.1 с, OFF - положение " Отключено ") |
| Погрешность | +10% (время реагирования 40мс) |

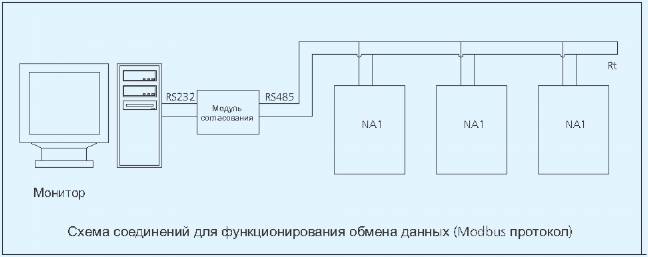

I. Коммуникация модуля с внешними устройствами Переключите переключатель в положение "communication", соедините клеммы "10#" и "11 #" прямым кабелем для обеспечения действия функции коммуникации. Выход Modbus для протокола обмена данными
CHINT
Автоматические
выключатели

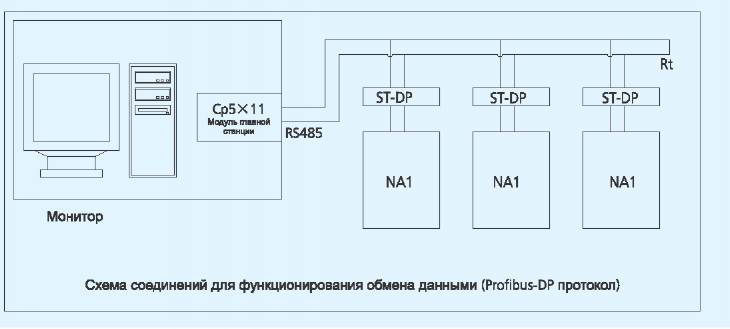

Выход Profibus-DP для протокола обмена данными
15. Дополнительные узлы и принадлежности

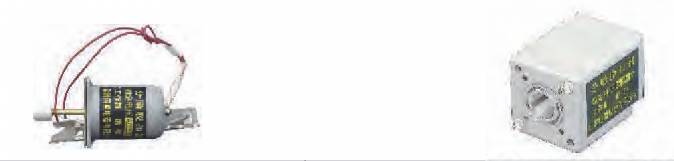

15.1 Минимальный расцепитель напряжения
Без питающего напряжения минимальный расцепитель препятствует взводу механизма.
Расцепитель может быть с задержкой и без задержки срабатывания.
Время задержки 0,1с, 2с, Зс, 4с, 5с, 6с, 7с для NA1-1000 и 1с, Зс, 5с, 7с для NA1-2000,3200,4000,6300.
При Уг значения времени задержки, выключатель не включится при напряжении ниже 85%Ue.
Характеристики
| Исполнения по напряжению Us ( В ) | АС230, 400 | AC400, 230, 127 DC220, 110 |
| Напряжения срабатывания расцепителя | (0.35-0.7)Us | |
| Напряжения включения выключателя* | (0.85-1.1)Us | |
| Напряжение препятствия включению* | =£0.35Us | |
| Потребляемая мощность | 20BA | 48 BA |
* Выключатель должен быть взведён перед тем, как его включать.

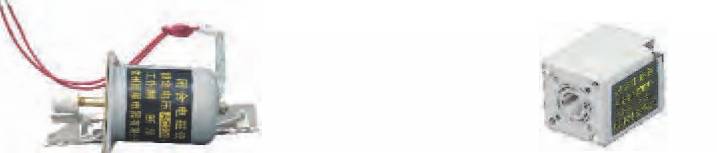

15.2 Независимый расцепитель
Независимый расцепитель вызывает автоматическое срабатывание выключателя. Характеристики
| Тип выключателя | NA1-1000 | NA1-2000, 3200, 4000, 6300 | ||
| Исполнения по напряжению Us (В) | АС230, 400 DC220, 110 | АС400, 230, 127 DC220, 110 | ||
| Напряжение срабатывания | (0.7-1.1)Us | |||
| Потребляемая мощность | 56ВА | 250Вт | 300ВА | 400Вт |
| Время срабатывания (отключения ) | 50±10мс | 30~50мс | ||
Необходима длительная выдержка времени перед повторным срабатыванием расцепителя.

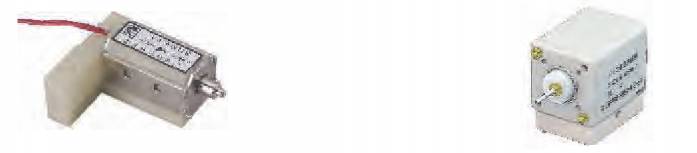

15.3 Электромагнит
После завершения взвода механизма двигательным приводом, электромагнит включает выключатель. Характеристики
| Тип выключателя | NAM 000 | NA1-2000, 3200, 4000, 6300 | ||
| Исполнения по напряжению Us (В) | АС230, 400 DC220, 110 | АС400, 230, 127 DC220, 110 | ||
| Диапазон рабочего напряжения | (0.85-1.1)Us | |||
| Потребляемая мощность | 56ВА | 250Вт | 300ВА | 400Вт |
| Время срабатывания ( включения ) | (50±10)мс | «S70MC | ||
Необходима длительная выдержка времени перед повторным включением выключателя.

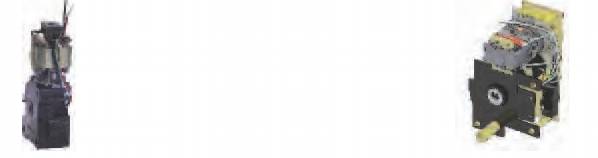

15.4 Двигательный привод механизма взвода выключателя
Двигательный привод обеспечивает взвод механизма включения, отключения и автоматического отключения выключателя, в том числе автовзвод после операций включения и отключения. Включение и отключения выключателя - моментные. Кроме двигательного, возможен также взвод механизма посредством рукоятки. Характеристики
| Тип выключателя | NA1-1000 | NA1-2000, 3200, 4000, 6300 | ||
| Исполнения по напряжению Us( В) | АС230, 400 DC220, 110 | АС400, 230, 127 DC220, 110 | ||
| Диапазон рабочего напряжения | (0.85-1.1)Us | |||
| Потребляемая мощность | 75BA | 75Вт | 85/110/150ВА | 192Вт |
| Время взвода | <4с | <5с | ||
| Частота оперирования | Не более 3-х раз в минуту | |||

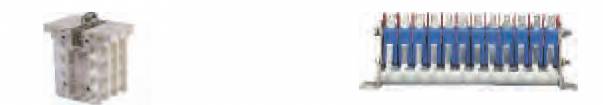

15.5 Вспомогательные контакты
Стандартное исполнение: 6 Н.О. ( нормально открытых) и 6 Н.З. ( нормально замкнутых) контактов. Характеристики
| Тип выключателя | NA1-1000 | NA1-2000-6300 | ||||
| Номинальные напряжения ( В) | АС230 | АС400 | DC220 | АС230 | АС400 | DC220 |
| Значение теплового тока Ith, (А) | 10 | 6 | 0.5 | 6 | 6 | 6 |
| Коммутируемая мощность | 300ВА | 100BA | 60Вт | 300ВА | 300ВА | 60Вт |
15.6 Рамка дверцы
Рамка дверцы устанавливается для монтажа дверцы в месте монтажа выключателя в щитом оборудовании, для обеспечения степени защиты IP40 (для стационарного и выдвижного исполнений выключателя).
Автоматические
выключатели
15.7 Межфазные перегородки
Устанавливаются между подключаемыми шинами для улучшения изоляции между фазами .
Механизм блокировки положений Для выключателя выдвижного исполнения механизм обеспечивает блокировки в положених" разъединено", " тестирование" или " рабочее положение" ( фиксация в каждом положении производится пользователем)
Блокировка управления
Блокировка управления в положении OFF - выключено, выключатель не может быть включён. Замок и ключ применяется пользователем по усмотрению. Могут использоваться различные замки со своими ключами Могут быть использованы три замка с двумя ключами на одном выключателе. Примечание: перед разблокированием, кнопка отключения должна быть сначала утоплена, повёрнут ключ для отмыкания.

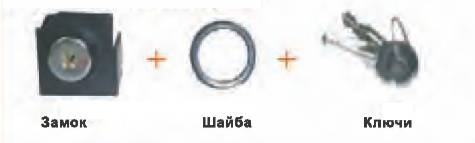

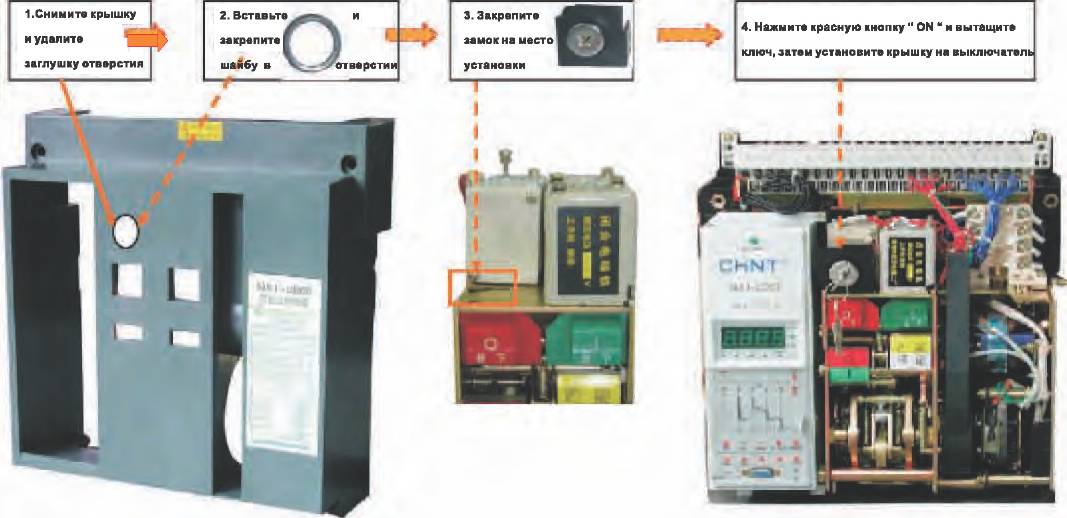

1. Компоненты блокировки (замков)
2. Порядок (последовательность) установки
15.10 Блокировка кнопок управления
Установите блокиратор кнопок управления и замкните панель устройства ( навесной замок не входит в комплект поставки и приобретается пользователем )

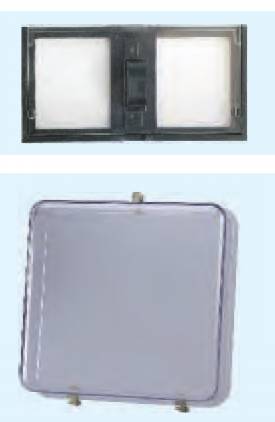

15.11 Защитная панель (NA1-2000)
CHINT
Устанавливается на рамку дверцы для повышения степени защиты до IP54. Применяется для выключателей низких номинальных токов стационарного и выдвижного исполнений.

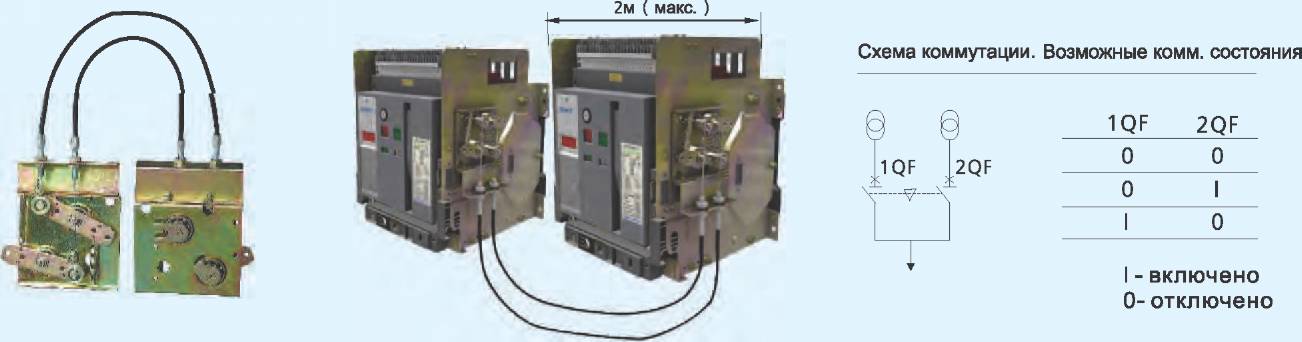

15.12 Тросовый механизм блокировки.
Применяется для взаимоблокирования двух выключателей, установленных вертикально (друг над другом ) или горизонтально, трёх и четырёхполюсных стационарного и выдвижного исполнений. а. Расположите тросы так, чтобы угол между ветвями тросов был более120°. Ь. Смажьте маслом тросы с. максимальное расстояние между выключателями должно быть не более 2 м.
Примечания: а. если не достаточно усилия для передачи движения, попробуйте расположить тросы по другому, b попробуйте применить другую смазку для нормальной работы привода блокировки.

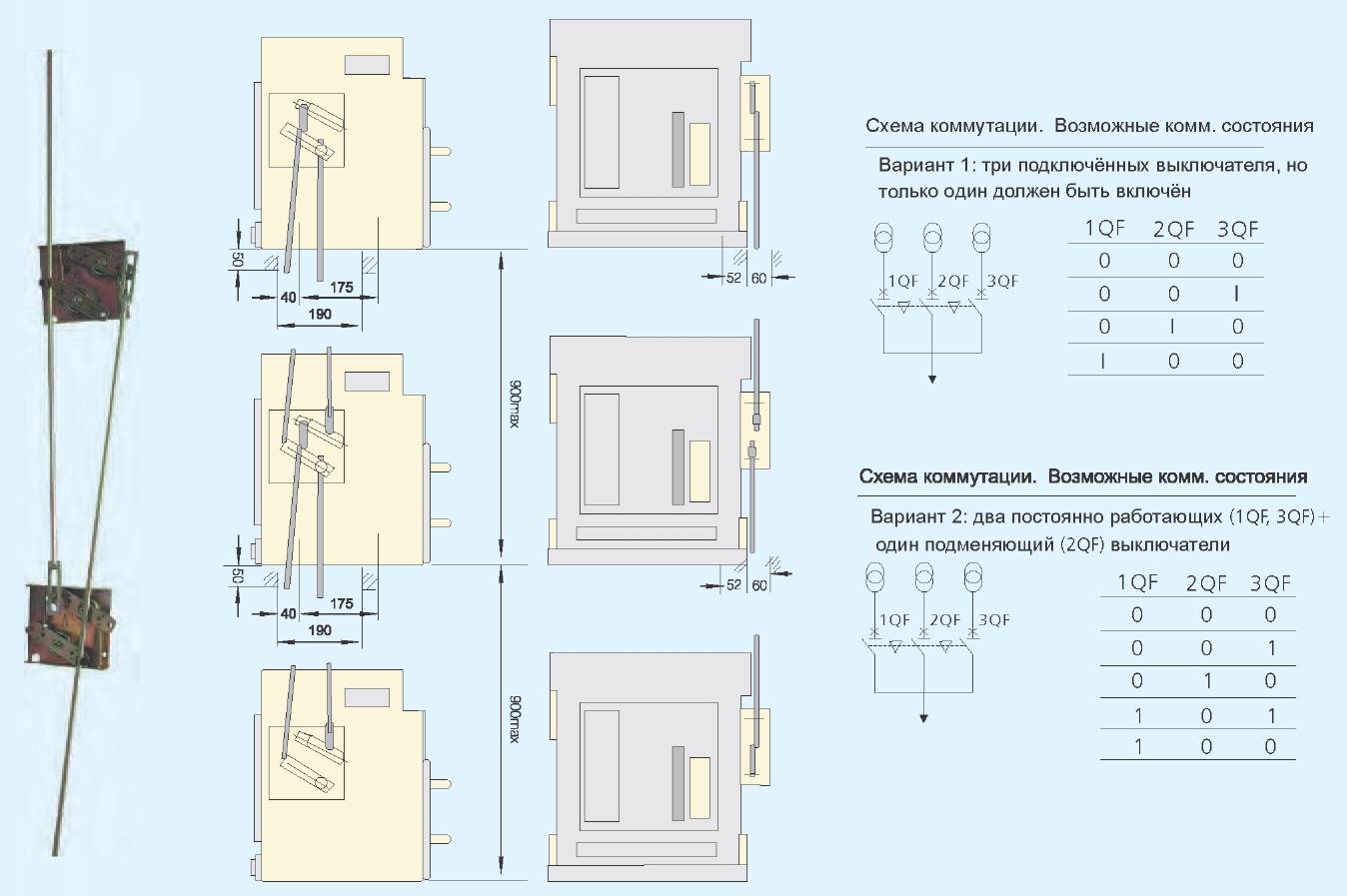

15.13 Механическая блокировка на жёстких тягах.
Обеспечивает взаимоблокировку 2-х или 3-х вертикально расположенных трёх или четырёхполюсных выключателей стационарного или выдвижного исполнения.
CHINT
Автоматические

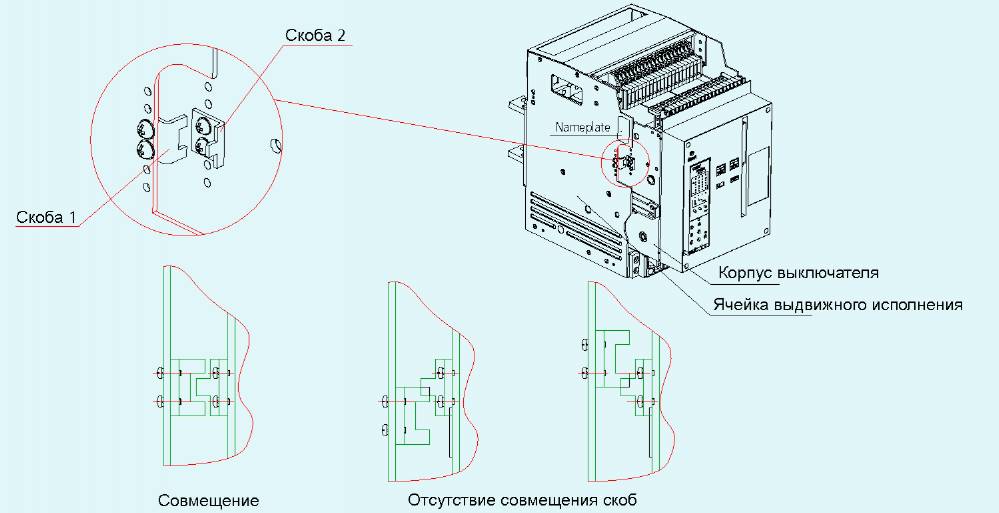

15.14 Блокировка от неправильного вкатывания корпуса выключателя (NA1-1000)
Только при совмещении блокирующих скоб можно полностью ввести корпус выключателя выдвижного исполнения в ячейку .
выключатели
16. Основные проблемы и неисправности и способы их устранения
| Основные проблемы | Возможные причины | Способ устранения |
| Срабатывание от перегрузки ( индикатор IL мигает ) | Проверьте значение отключенного тока и времени на дисплее. Сопоставьте параметры отключения с приложенной нагрузкой. Установите необходимую характеристику в зоне токов перегрузки. Нажмите кнопку " reset " для возможности повторного включения | |
| Срабатывание (автоматическое отключение) выключателя | Срабатывание от короткого замыкания (индикаторы "Is" или "Ч" мигают) Срабатывание от замыкания на землю ( индикатор IG мигает ) | 1. Проверьте значение отключенного тока и времени на дисплее. 2. Устраните, если возможно, причину короткого замыкания. 3. Проверьте настройку защиты от короткого замыкания. 7 ) 4. Проверьте исправность выключателя. 5. Нажмите кнопку " reset " для возможности повторного включения 1 Проверьте значение отключенного тока и времени на дисплее. 2. Устраните, если возможно, причину замыкания на землю. 3. Установите необходимую характеристику защиты. 4. Нажмите кнопку " reset" для возможности повторного включения |
| Срабатывание расцепителя минимального напряжения: 1. В цепи питания напряжение менее 70%Ue. 2. Обрыв в цепи питания | 1. Проверьте наличие напряжения питания цепи расцепителя. 2. Установите необходимое напряжение питания, которое должно быть не менее 85%Ue. 3. При необходимости отремонтируйте цепь питания расцепителя | |
| Сработала взаимоблокировка | Проверьте коммутационные состояния взаимосблокированых выкл. | |
| Не произведён сброс предыдущего состояния у микропроцессорного модуля | Нажмите кнопку " reset " для возможности повторного включения | |
| Выключатель не включается | Вспомогательные цепи у выключателя выдвижного исполнения разъединены Механизм выключателя не взводится | Доведите корпус в ячейке до рабочего "making" положения ( при сочленении будет услышан щелчок ) Проверьте вспомогательные цепи: 1. Напряжение питания двигат. привода должно быть не менее 85%Ue. 2. Проверьте механизм взвода, отремонтируйте при необходимости |
| Основные проблемы | Возможные причины | Способы устранения |
| Механизм взаимоблокировки блокирует включение | Проверьте рабочие состояния взаимосблокированных выключателей | |
| Выключатель не включается | Включающий электромагнит: 1 .Напряжение питания ниже чем 85%Us. 2.Включающий электромагнит повреждён | 1. Напряжение питания должно быть не менее 85%Us. 2. Замените электромагнит |
| Автоматическое срабатывания после включения (Индикатор повреждения мигает) | Мгновенное срабатывание: 1. Включение на К.З. 2 Уставка по току срабатывания ниже тока нагрузки; 3. Включение на ток, больший тока длительной нагрузки | 1. Проверьте значение отключаемого тока и времени на модуле. 2. Устраните причины короткого замыкания. 3. Устраните причины перегрузки. 4. Проверьте состояние выключателя. 5. Откорректируйте значения токов отключения ( при необходимости ). 6. Нажмите кнопку " reset" для возможности повторного включения |
| Выключатель не отключается ручным управлением 1. Возможно неисправен механизм или цепь отключения | 1. Проверьте механизм на его работоспособность | |
| Выключатель не отключается | Выключатель не отключается дистанционно: 1. Возможно неисправен механизм или цепь отключения. 2. Напряжение в цепи независимого расцепителя ниже 70%Us. 3. Независимый расцепитель повреждён | 1. Проверьте механизм на его работоспособность. 2. Проверьте напряжение питания цепи независимого расцепителя, которое должно быть более 70%Us. 3. Замените независимый расцепитель |
| Ручной взвод не возможен | Механические повреждения механизма взвода - ремонтировать | |
| Механизм выключателя не взводится | Двигательный взвод не возможен: 1 .Напряжение питания двигательного привода менее 85%Us. 2.Механические повреждения взводного механизма | 1. Напряжение питания не должно быть ниже 85%Us. 2. Механические повреждения механизма взвода - ремонтировать |
| Рукоятка выключателя выдвижного исполнения не поворачивается | 1. Вращение блокируется навесным замком. 2. Заклинивание корпуса выключателя в ячейке | 1 .Снимите навесной замок. 2.Устраните заклинивание корпуса в ячейке |
| Выключатель выдвижного исполнения не переводится из положения "разъединено" | 1 .Рукоятка не извлечена. 2.Выключатель не полностью переведён в это положение | 1 .Извлеките рукоятку из гнезда. 2.Полностью доведите выключатель в положение " разъединено " |
| Выключатель выдвижного исполнения не переводится в рабочее положение | 1. Что-то попало в ячейку и заблокировало фиксацию или поломка ячейки. 2. Несовпадение номинальных токов ячейки и корпуса выключателя ( скоба - замок блокирует доводку ) | 1. Проверьте ячейку и устраните или свяжитесь с изготовителем. 2. Ячейка и корпус должны соответствовать друг другу по номинальному току |
| Не функционируют дисплей на | 1. Не подано напряжение питания на модуль. 2. Ошибка модуля | 1 .Проверьте подачу напряжения питания на модуль. 2.Отключите питание и подайте снова. Если указанные действия не дадут эффекта, свяжитесь с изготовителем |
| микропроцессорном модуле выключателя | Включающий электромагнит: 1. Напряжение питания ниже 85%Us. 2. Электромагнит повреждён | 1. Напряжение питания электромагнита не должно быть менее 85%Us. 2. Замените включающий электромагнит |
| Индикаторы повреждения продолжают мигать после сброса кнопкой " reset" | Ошибка модуля | Отключите питание модуля и подайте снова. Если указанные действия не дадут эффекта, свяжитесь с изготовителем |
Автоматические
CHINT
выключатели

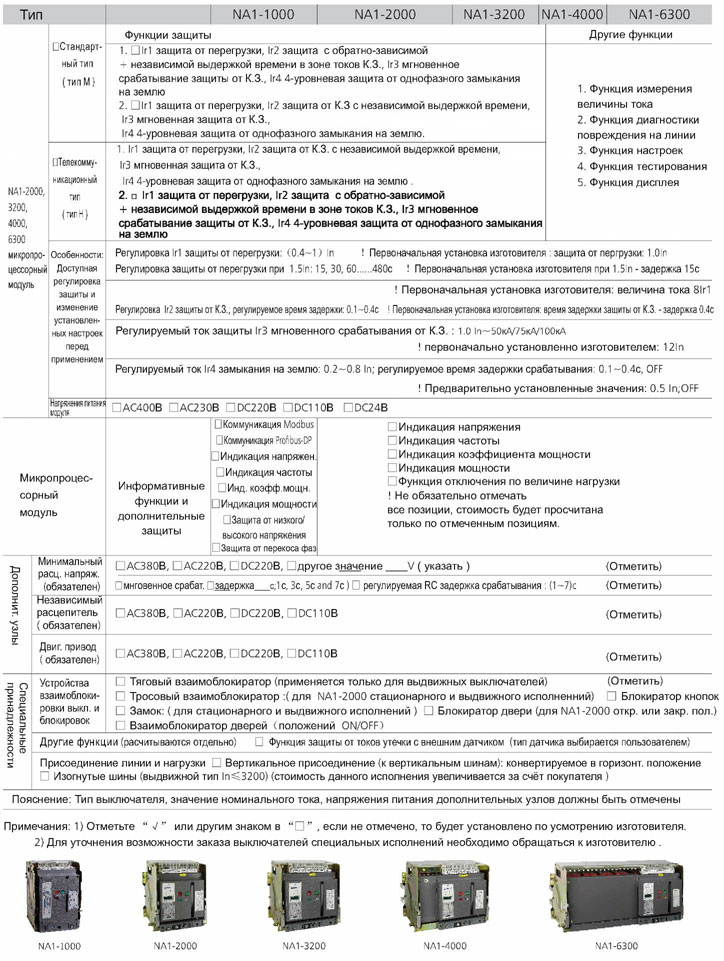

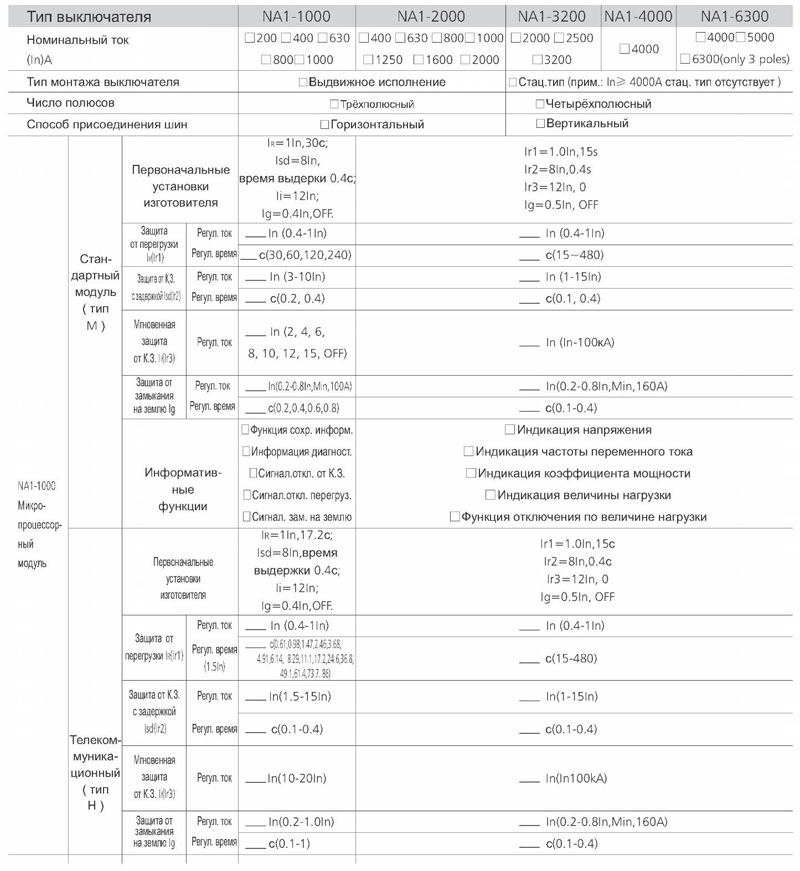

17. Данные для заказа ( формуляр заказа )
Customer: Tel: Date:
Quantity:
