7.1 Установка

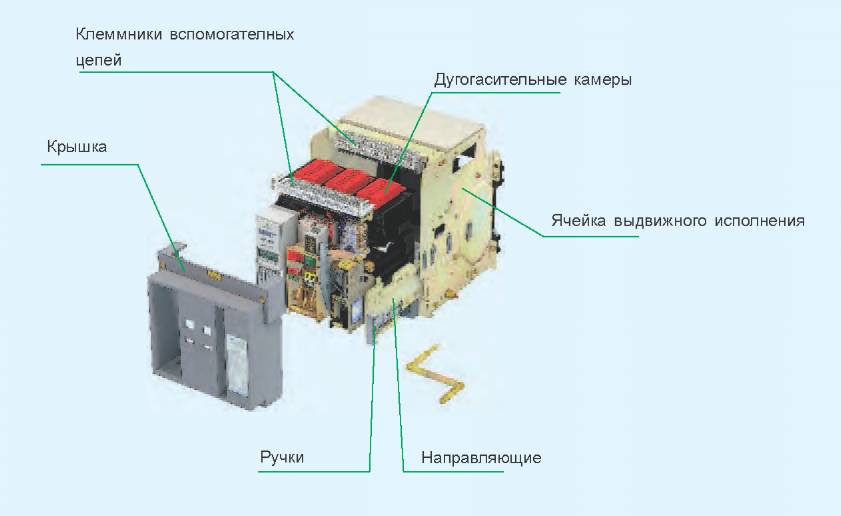

7.1.1 Извлеките выключатель из упаковки. Если выключатель выдвижного исполнения, то возьмите рукоятку ручного управления и вставьте её в гнездо в центральной части пластмассовой крышки под установочной ячейкой. Повернуть рукоятку против часовой стрелки, выключатель должен медленно выдвинуться из ячейки. Когда выключатель займёт разъединённое положение о ячейкой и рукоятка перестанет вращаться, возьмитесь за алюминиевые ручки на боковых сторонах корпуса выключатели и извлеките его из кассеты. Протрите внутренние части кассетного блока и наружные поверхности выключателя.

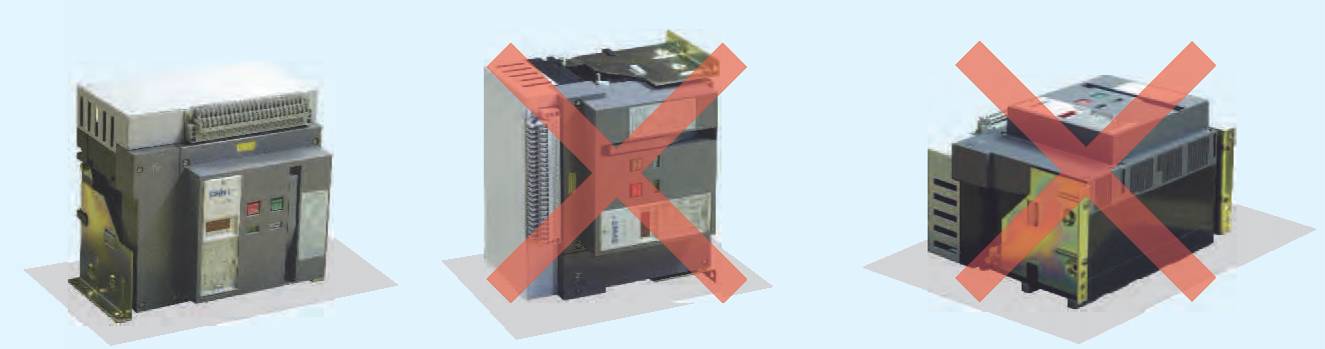

Положение установки - только вертикальное

Мегометром 500В проверьте величину сопротивления изоляции главных цепей, значение которой должно быть не менее 20 мОм при температуре окружающего воздуха 15 - 25°С и влажности 50 - 70%. При сопротивлении ниже 20 мОм просушите выключатель и ячейку (у выключателей выдвижного исполнения).

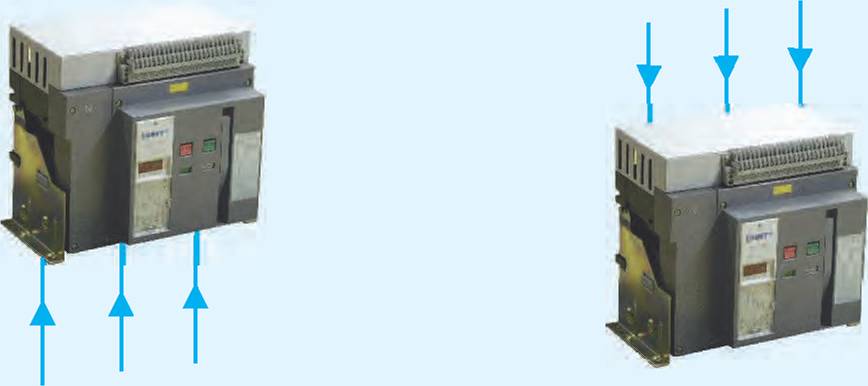

Подключение питания.

Питание к автоматическим выключателям NA1 может быть подведено к верхним или нижним зажимам, как удобно пользователю.

7.1.4 Установите выключатель стационарного исполнения или ячейку выключателя выдвижного исполнения на место эксплуатации, В зависимости от вида присоединяемых проводников, присоедините к выводам стационарного выключателя или выводам ячейки либо шины, либо смонтируйте кабельные зажимы на выводах и присоедините к ним жилы кабелей. У выдвижного исполнения введите по направляющим в ячейку до упора корпус выключателя, вставьте рукоятку в гнездо и вращая её го часовой стрелке произведите соединение контактных групп ячейки и выключателя, до появления щелчка, приведя данное исполнение выключателя в рабочее положение Особые условия монтажа

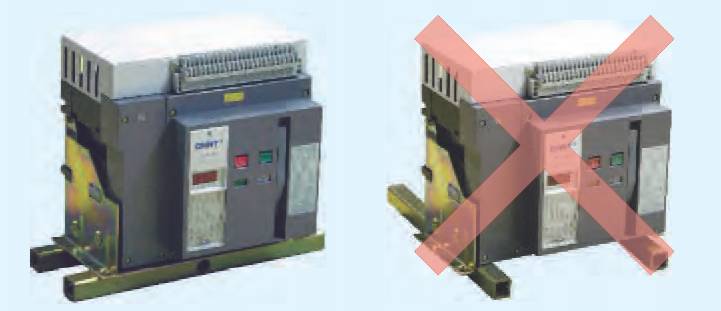

При проектировании места установки и монтаже выключателя важно учесть необходимость обеспечения жесткости панелей или кронштейнов, на которых будет установлен выключатель. Во избежание проблем с нормальной работой механизма и контактной системы необходимо обеспечить величину неплоскостности монтажной панели не более 2 мм. .Выключатели Na1 могут эксплуатироваться только в вертикальной положении.

Монтаж на вертикальных панелях

Монтаж на реечном каркасе

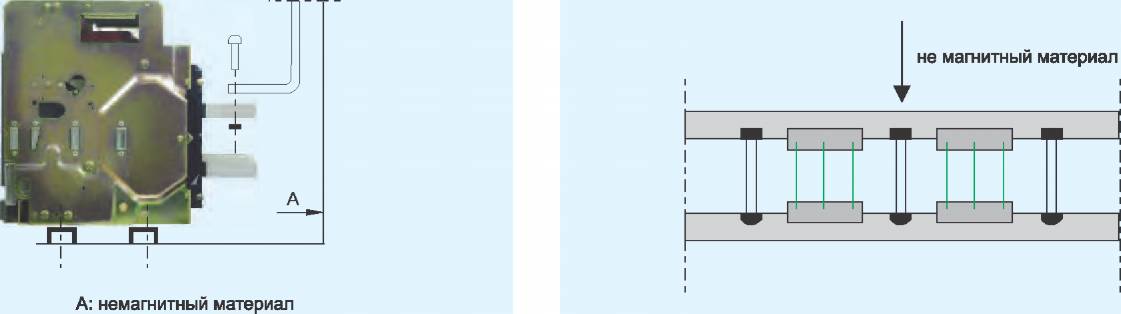

7.1.5 Разделение

В разделяющих перегородках должны быть выполнены отверстия для циркуляции охлаждающего воздуха.

Перегородки, разделяющие вводные и выводные зажимы должны быть выполнены из немагнитного материала.

При токах выше 2500А металлические ограждения, установленные в непосредственной близости от проводников должны быть выполнены из немагнитного материала А.

Панели, через которые проходят присоединяемые проводники не должны образовывать магнитный контур.

Шины

Элементы крепления шин не должны образовывать магнитного контура вокруг проводника

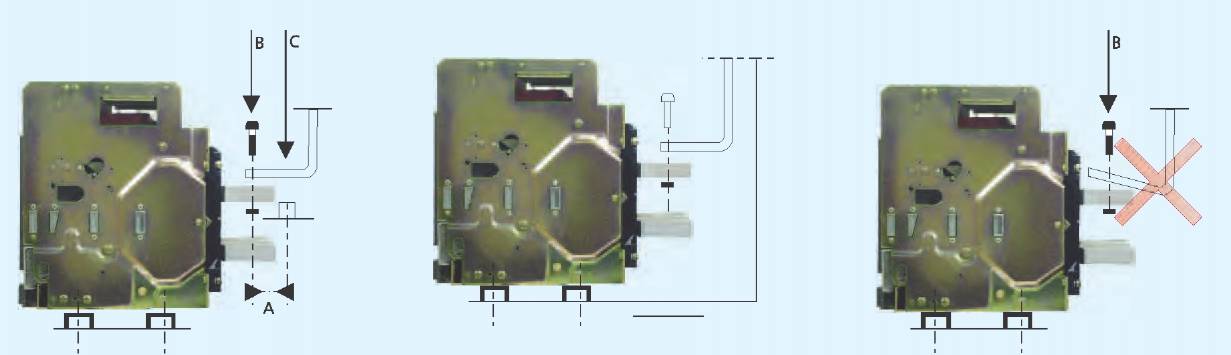

7.1.6 Присоединение шин

Шины должны быть соответствующим образом подогнаны перед присоединением к выводам болтами. Подводящие и отводящие шины (В) или проводники должны быть зафиксированы на каркасе распредустройства, чтобы не передавать свой вес на выводные зажимы (С). Фиксирующие элементы должны располагаться вблизи выводных зажимов.

Автоматические

выключатели

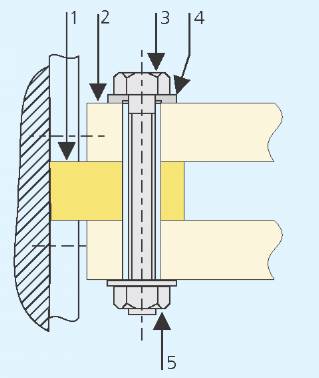

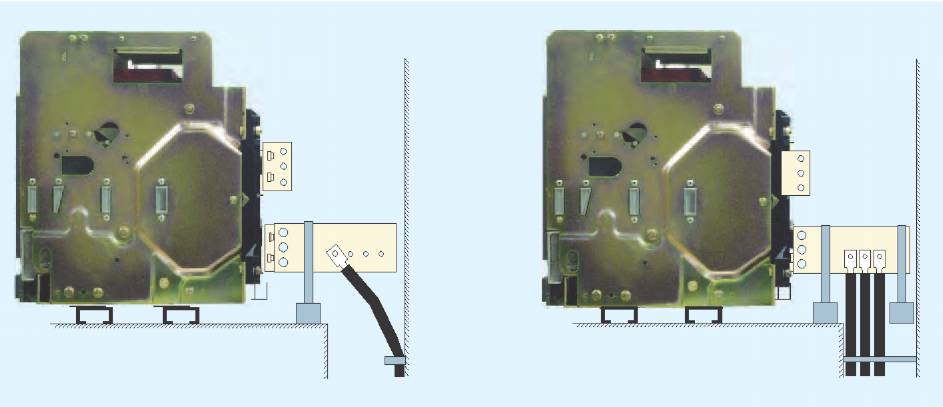

7.1.7 Присоединение кабелей к выводам главных контактов

вывод

шина

болт

шайба

гайка

Кабели присоединяются к предварительно прикреплённой к выводу выключателя переходной детали - выводу для кабелей При монтаже вывода для кабелей и монтаже кабелей к данному выводу не следует применять слишком больших усилий. Кабели и выводы для кабелей должны быть зафиксированы на каркасе распредустройства вблизи выводов.

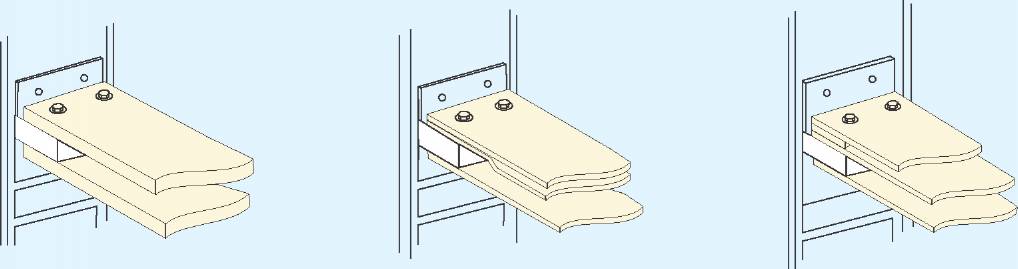

7.1.8 Присоединение шин к выводам

CHINT

Кабели должны быть присоединены к выводам выключателей стальными винтами и гайками класса прочности 8.8.

При монтаже не следует прилагать больших воздействующих усилий к выводам. Гайки должны быть затянуты с крутящими моментами в соответствии с нижеприведённой таблицей. Недостаточная затяжка или затягивание с более высоким моментом может вызвать негативные последствия при эксплуатации выключателя.

Примеры

Размеры винтов и болтов и моменты затяжки при установке выключателей и монтаже проводников к выводам

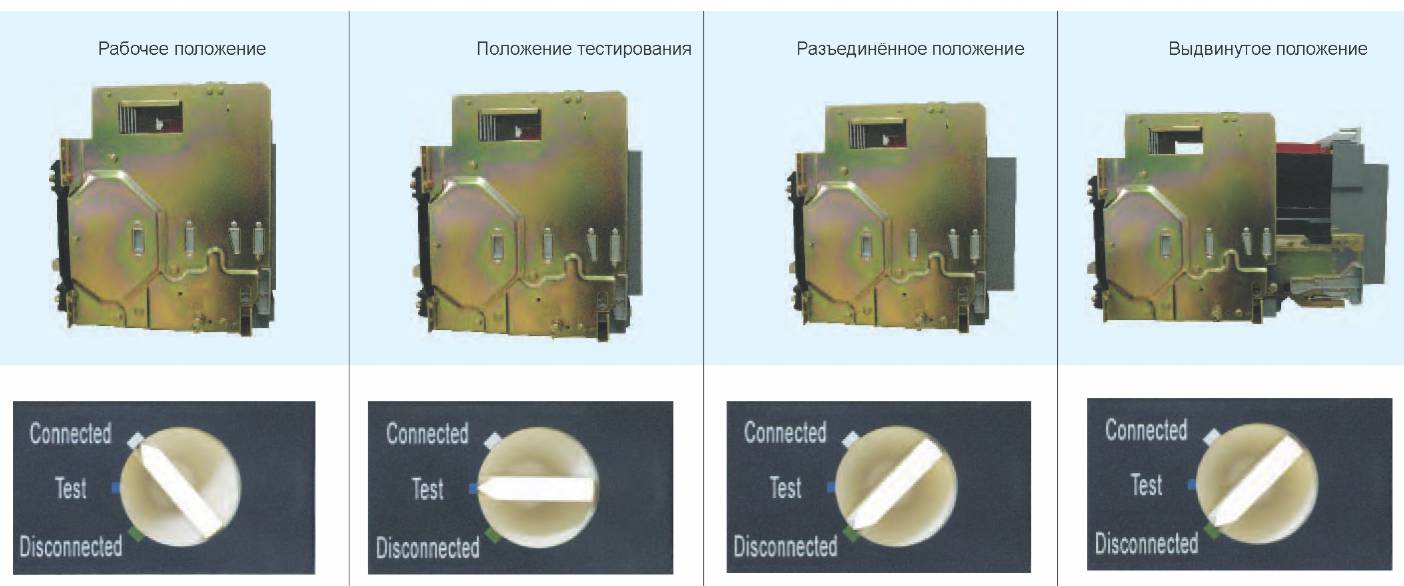

Цепи главных и вспомогательных контактов соединены.

Стрелка указывает рабочее состояние

Цепи главных контактов разъединены, вспомогательных - соединены.

Стрелка указывает состояние для теста.

Цепи главных контактов разъединены: вспомогательных - соединены.

Стрелка указывает разъединение

Выключатель выдвинут из ячейки.

Стрелка указывает разъединение.

Присоедините вспомогательные цепи в соответствии со схемами соединений для различных исполнений управления. Примечание: не допускается оставлять монтажный инструмент, гайки, болты, шайбы внутри ячейки, на выключателе.

Подача питания

Проверьте соответствие подаваемых на независимый, минимальный, блокировочный расцепители, двигательный привод, электромагнит включения, микропроцессорный блок напряжений их характеристикам ( указанным на табличках узлов ).

Обслуживание

Необходимо производить своевременное обслуживание, соблюдать периодичность смазывания узлов указанными смазками. Данные выключатели имеют компактную модульную конструкцию, удобное управление, высокие технические характеристики, различные способы установки и монтажа проводников.

Пожалуйста, перед монтажом выключателя изучите табличку с характеристиками на корпусе выключателя и другую информацию.
