NA1 CHINT - Параметры NA1 CHINT

Страница 5 из 6

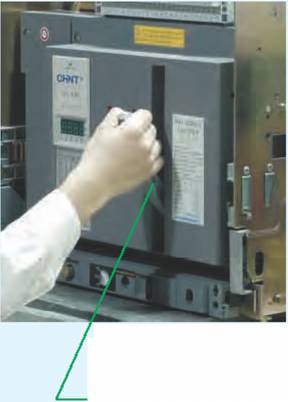

Ручной взвод механизма

Рукоятку механизма взвода 6 рее переместить вниз до упора {до защёлкивания )

При автоматическом взводе, двигательный привод взведёт защёлку механизма и на панели появится индикация 777777 Для ручного взвода необходимо шестикратно переместить рукоятку взвода до упора вниз, при защёлкивании на панели появится индикация 777777

Для включения выключателя необходимо нажать кнопку " I push on л для срабатывания включающего электромагнита и замыкания главных контактов.

8. Рекомендации по выбору шин

lnm(A)	NAM 000							NA1-2000					NA1-3200			NA1-4000			NA1-6300
ln(A)	200	400	630	800	1000	630	800	1000	1250	1600	2000	2000	2500	2900	3200	4000 /ЗР	4000 //4P	4000	5000	6300
Толщина, мм	5	5	5	6	8	5	6	6	8	10	10	8	10	10	10	10	10	10	10	10
Шины Ширина, мм	30	30	40	50	50	60	60	80	80	80	80	100	100	100	100	100	100	100	100	100
Число шин	1	2	2	2	2	2	2	2	2	2	2	2	2	4	4	4	4	4	6	6

Примечание: рекомендации даны для условия открытой установки выключателя при окружающей температуре 40°С для

для медных шин исходя из требований по нагреву, изложенных в стандартах ГОСТ Р 50030.2 ( IEC/EN60947/2 )

9. Потребляемая мощность

lnm(A)	NA1-1000							NA1-2000				NA1-3200			NA1-4000		NA1-6300
Ш	200	400	630	800	1000	630	800	1000	1250	1600	2000	2000	2500	3200	4000/ 3P	4000 //4P	4000	5000	6300
Потреб. Выдв. тип	40	101	123	110	177	70	110	172	268	440	530	384	600	737	921	900	575	898	1426
мощность ,Вт стац. тип	33	85	107	94	476	34.4	50	78	122	200	262	200	312	307	-	-	-	-	-

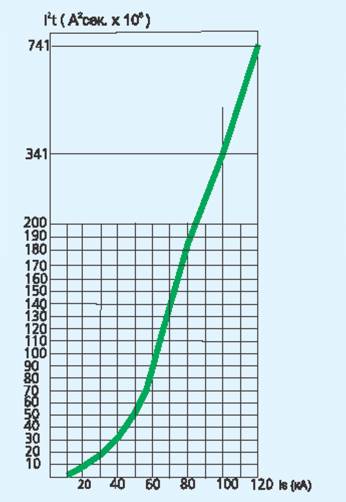

10. Характеристика интеграла отключения

NA1

Is: действующее значение переменного тока

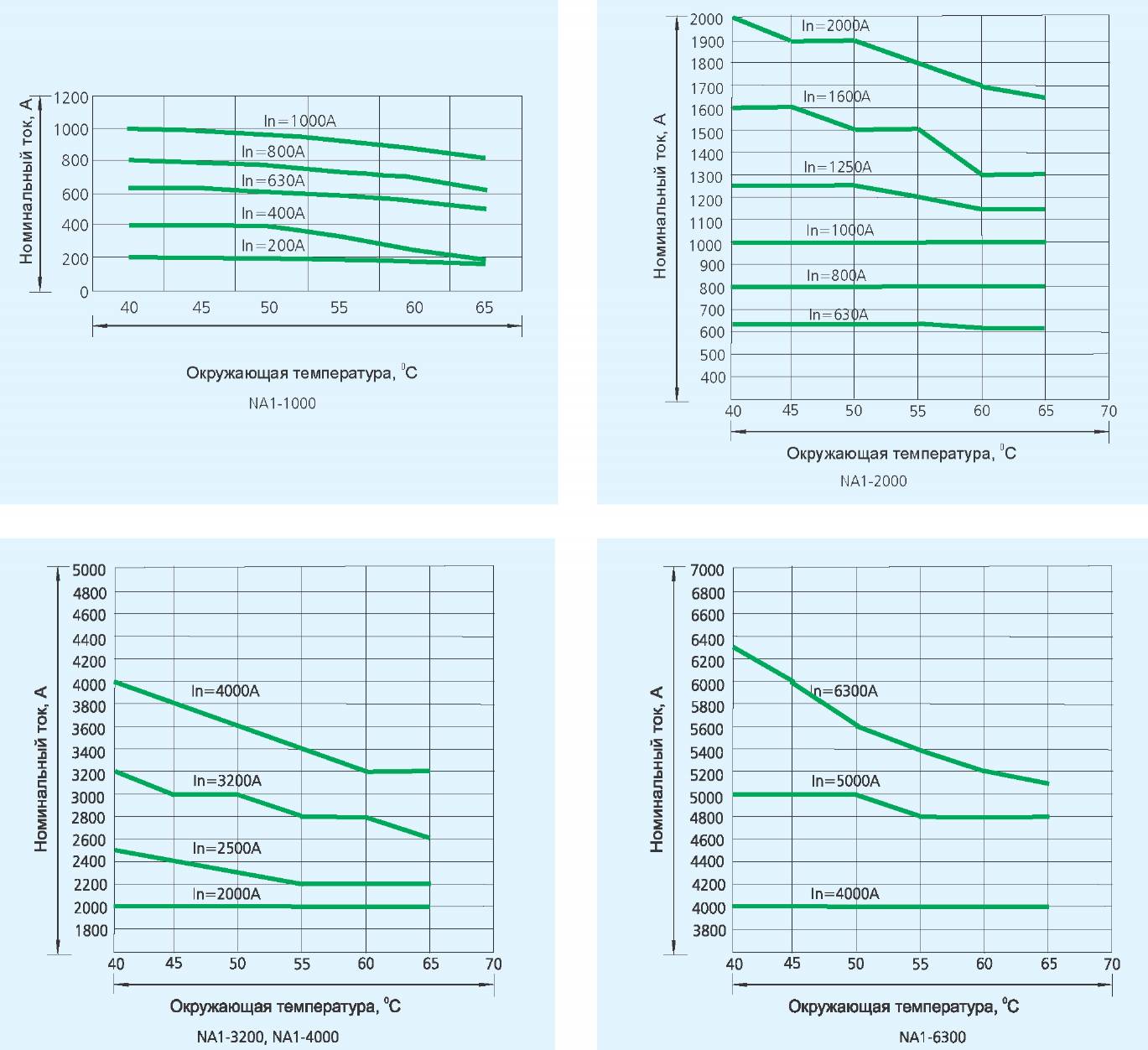

11. Температурная зависимость (значения номинальных токов при температуре 40°С и выше )

Стандарт	Окружающая температура, °С 40	NA1-1000					NA1-2000						NA1-3200 NA1 -4000				NA1 -6300
ГОСТ Р 50030.2 IECEN 60947-2	Окружающая температура, °С 40	200	400	630	800	1000	630	800	1000	1250	1600	2000	2000	2500	3200	4000	4000	5000	6300
	45	195	395	623	790	985	630	800	1000	1250	1600	1900	2000	2400	3000	3800	4000	5000	6000
	50	192	384	605	768	960	630	800	1000	1250	1500	1900	2000	2300	3000	3600	4000	5000	5600
	55	182	328	584	725	924	630	800	1000	1200	1500	1800	2000	2200	2800	3400	4000	4800	5400
	60	174	248	548	696	870	610	800	1000	1150	1300	1700	2000	2200	2800	3200	4000	4800	5200
	65	163	192	500	620	810	610	800	1000	1150	1300	1650	2000	2200	2600	3200	4000	4800	5100

Примечание: выключатели откалиброваны при температуре 40 С. Значения номинального тока при иной температуре - в таблице.

NA1

12. Рекомендации по координации

Мощность трансформатора, кВА х количество трансформаторов	Номинальный ток трансформатора In(A)	Ток короткого замыкания в главной цепи, (кА)	Необходимая отключающая способность вводного выключателя, кА
1 Х250	360	9	9
2X250	360	9	9
3X250	360	9	18.5
1 Х315	455	11.4	11.4
2X315	455	11.4	11.4
3X315	455	11.4	22.7
1 Х400	578	14.4	14.4
2X400	578	14.4	14.4
3X400	578	14.4	28.8
1 X 500	722	18	18
2X500	722	18	18
3X500	722	18	36.1
1 X630	910	22.7	22.7
2X630	910	22.7	22.7
3X630	910	22.7	44.5
1 X800	1154	19.3	19.3
2X800	1154	19.3	19.3
3X800	1154	19.3	38.5
1 X1000	1444	24	24
2X1000	1444	24	24
3X1000	1444	24	48.1
1 X1250	1805	30	30
2X1250	1805	30	30
3X1250	1805	30	60.1
1 X1600	2310	36.5	36.5
2X1600	2310	36.5	36.5
3X1600	2310	36.5	73
1 X 2000	2887	48.2	48.2
2X 2000	2887	48.2	48.2
3X 2000	2887	48.2	96.3
1 X2500	3608	60	60
2X2500	3608	60	60
1 X3150	4550	75.8	75.8
2X3150	4550	75.8	75.8

Рекомендуемый вводной выключатель	Необходимое сечение кабеля или кол-во и размер шин ( ш х т ), мм	Необходимая отключающая способность выключателя на фидерах, кА	Рекомендуемые фидерные выключатели
NA1-1000-400		9
NA1-1000-400	240 мм²	18.5	NA1, NM8
NA1-1000-400		27.5
NA1-1000-630		11.4
NA1-1000-630	300 мм²	22.7	NA1, NM8
NA1-1000-630		34.1
NA1-1000-630		14.4
NA1-1000-630	30X10	28.8	NA1, NM8
NA1-1000-630		43.2
NA1-1000-800		18
NA1-1000-800	2X40X5	36.1	NA1, NM8
NA1-1000-800		54.1
NA1-1000-1000		22.7
NA1-1000-1000	2X50X5	44.5	NA1, NM8
NA1-2000-1000		67.2
NA1-2000-1250		19.3
NA1-2000-1250	3X50X5	38.5	NA1, NM8
NA1-2000-1250		57.8
NA1-2000-1600		24
NA1-2000-1600	2X60X10	48.1	NA1, NM8
NA1-2000-1600		72.1
NA1-2000-2000		30
NA1-2000-2000	2X80X10	60.1	NA1, NM8
NA1-2000-2000		90.1
NA1-3200-2500		36.5
NA1-3200-2500	2X100X10	73	NA1, NM8
NA1-3200-2500		109.5
NA1-3200-3200		48.2
NA1-3200-3200	2X120X10	96.3	NA1, NM8
NA1-3200-3200		144.5
NA1-4000-4000 NA1-4000-4000	2X (2X 80X 10)	60 120	NA1, NM8
NA1-6300-5000 NA1-6300-5000	2 X (2 X 120X 10)	75.8 151.6	NA1, NM8

13. Селективная защита

13.1 Обеспечение селективности между выключателями NM8 и NA1

				Тип выключателя	NA1-2000
				Номинальный ток, А	400	630	800	1000	1250
				Рекомендуемое значение тока срабатывания 8ln, кА	3.2	5.04	6.4	8	10
	Нижестоящий		Вышестоящий	Диапазон регулировки тока срабатывания, кА	0.4-6	0.63 - 9.45	0.8-12	1 -15	1.25-18.75
				Регулируемые значения задержки срабатывания, с	0.1,0.2, 0.3, 0.4
				Предельное время **, с	0.06, 0.14, 0.23, 0.35
Тип выключателя	Номинальный ток, А	Величина тока отсечки расцепителя, кА
	16	0.16			0.4-6	0.63-9.45	0.8-12	1-15	1.25-18.75
	16	0.19*			0.4-6	0.63-9.45	0.8-12	1-15	1.25-18.75
	20	0.2 0.24*			0.4-6 0.4-6	0.63-9.45 0.63-9.45	0.8-12 0.8-12	1-15 1-15	1.25-18.75 1.25-18.75
	25	0.25 0.30*			0.4-6 0.414-6	0.63-9.45 0.63-9.45	0.8-12 0.8-12	1-15 1-15	1.25-18.75 1.25-18.75
	32	0.32 0.38*			0.4416-6 0.5224-6	0.63-9.45 0.63-9.45	0.8-12 0.8-12	1-15 1-15	1.25-18.75 1.25-18.75
NM8-125	40	0.40			0.552-6	0.63-9.45	0.8-12	1-15	1.25-18.75
NM8S-125	40	0.48*			0.6624-6	0.6624-9.45	0.8-12	1-15	1.25-18.75
	50	0.50 0.60*			0.69-6 0.828-6	0.69-9.45 0.828-9.45	0.8-12 0.828-12	1-15 1-15	1.25-18.75 1.25-18.75
	63	0.63 0.75*			0.8694-6 1.035-6	0.8694-9.45 1.035-9.45	0.8694-12 1.035-12	1-15 1.035-15	1.25-18.75 1.25-18.75
	80	0.80 0.96*			1.104-6 1.325-6	1.104-9.45 1.325-9.45	1.104-12 1.325-12	1.104-15 1.325-15	1.25-18.75 1.325-18.75
	100	1.0 1.20*			1.38-6 1.656-6	1.38-9.45 1.656-9.45	1.38-12 1.656-12	1.38-15 1.656-15	1.38-18.75 1.656-18.75
