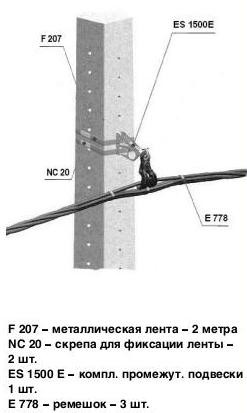

Комплект ES 1500Е состоит из:

  • поддерживающего зажима PS 1500+LM-E (сечение нулевой несущей жилы: от 16 до 95 мм кв.)
  • кронштейна типа CS 1500Е

Установка зажима подвески на несущую нулевую жилу

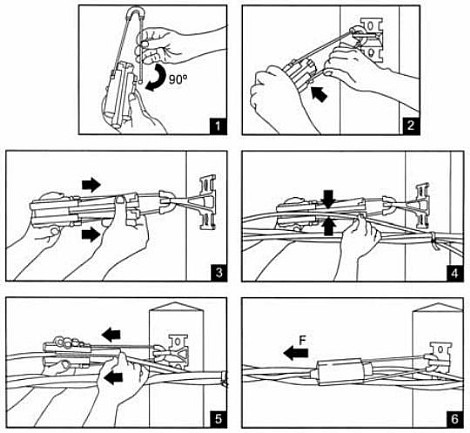

Установка поддерживающего зажима ES 1500Е на несущую нулевую жилу осуществляется вручную, монтажный инструмент при этом не требуется. Необходимо отделить несущую нулевую жилу от токопроводящих жил, используя отделительные клинья Е 894. Несущую нулевую жилу вложить в углубление поддерживающего зажима и закрепить провод в зажиме, нажимая с двух сторон на фиксатор. Проверить положение токопроводящих жил: они должны находиться под подвесным зажимом или перед ним. Скрепить провода стяжными хомутами Е 778 на расстоянии примерно 15 см по обе стороны от зажима. Вставить стяжной хомут Е778 в отверстие в поддерживающем зажиме и скрепить провода под зажимом.

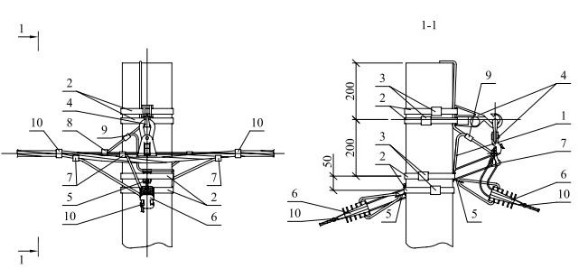

Ответвление к вводам в здания в одну сторону от ВЛ проводов СИП.

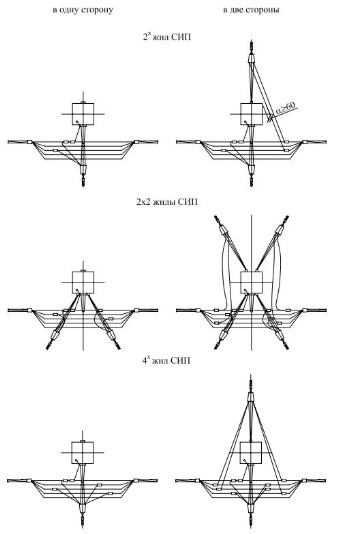

Схемы ответвлений к вводам в здания

Ответвления к вводам в здания в две стороны от ВЛ проводов СИП.

Позиция

Наименование обозначение

Количество на опору при ответвлении

Масса, кг

без ответв-ления

в одну сторону

в две стороны

2

4

2х2

2

4

2х2

1

Заземляющий проводник ЗП6 см. 25.0017-43

0,3

0,65

1,2

0,5 м

2

Металлическая лента 20x0,7x1000 мм F207

2

3

4

0,078

3

Скрепа NC20

2

3

4

0,01

4

Комплект промежуточной подвески ES 1500 E

1

1

1

0,65

5

Кронштейн анкерный СА 16

-

1

1

2

2

2

4

0,1

6

Натяжной зажим DN 123 для СИП 2x16 - 2x25

-

1

-

2

2

-

4

0,11



Натяжной зажим DN123 для СИП 4x16-4x25

-

-

1

-

-

2

-

0,11



Натяжной зажин РА 1500 для СИП 3x35+1x54,6; 3x50+1х54,6; 3x70+1х54,6

0,46

7

Зажим Р 71 для ответвления жилы СИП сечением 16, 25 и 35 мм кв.

-

2

4

4

4

8

8

0,125



Зажим Р 70 для ответвления жилы СИП сечением 50 и 70 мм кв.

0,18

8

Зажим Р 72 для ЗП6

1

1

1

0,1

9

Платочный зажим CD35

1

1

1

0,13

10

Стяжной хомут E778, для фазных жил сечением больше 70 мм кв. Е260

2

3

3

4

4

4

6

0,015

Примечание: При использовании натяжного зажима РА 1500 и для ответвления 2x2, кронштейн СА 16 следует заменить на кронштейн CS 10.3 с добавлением скрепы поз. 3 и одного метра металической ленты поз. 2.

Комплект промежуточной подвески ES 1500 Е устанавливается на "флажок" верхнего заземляющего проводника стойки, а кронштейны СА 16 должны устанавливаться на "флажки" заземляющего проводника ЗП6.

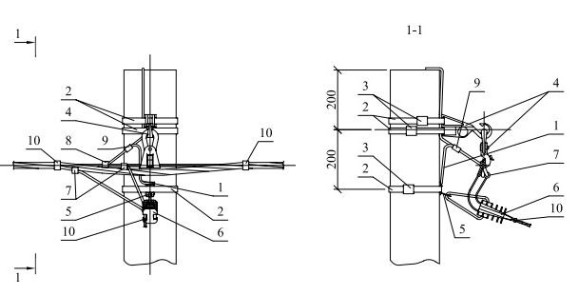

Установка анкерных зажимов на магистралях ВЛИ.

Анкерный зажим для СИП с изолированной несущей нулевой жилой.

Корпус зажима должен быть устойчив к коррозии и выполнен из алюминиевого сплава.

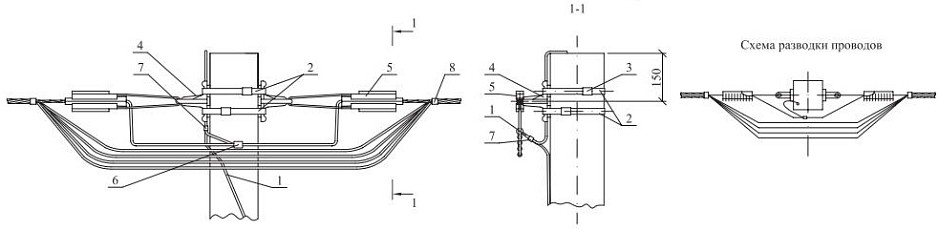

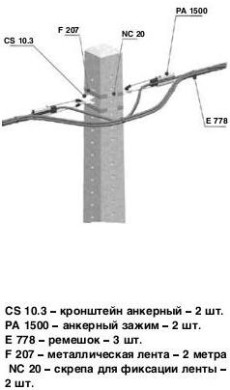

Анкерное крепление без разрезания провода

Позиция

Наименование обозначение

Количество

Масса, кг

1

Заземляющий проводник ЗП6 см. 25.0017-43

1

0,5 м

2

Металлическая лента 20x0,7x1000 мм F207

2

0,078

3

Скрепа NC20

2

0,02

4

Анкерный кронштейн CS 10.3

2

0,3

5

Натяжной зажим PA 1500 дли СИП с сечением нулевой жилы 50-70 мм кв.

2

0,46



Натяжной зажим PA 2200 дли СИП с сечением нулевой жилы 95 мм кв.

0,58



Натяжной зажим DN123 для СИП 4x16-4x25

0,11

6

Зажим Р 72 для ЗП6

1

0,1

7

Платочный зажим CD35

2

0,13

8

Стяжной хомут E778, для фазных жил сечением больше 70 мм кв. Е260

2

0,015

Анкерный кронштейн CS10.3 устанавливается на "флажок" верхнего заземляющего проводника стойки типа СВ95.

Установка анкерных зажимов для ответвления от магистрали к вводам.

Монтаж ответвлений от СИП магистрали к вводам в здание выполняют два электролинейщика. С бухты или катушки вручную отматывают СИП ответвления между опорой и зданием.

Устанавливают анкерный зажим, поднимают провод на опору и навешивают анкерный зажим на крюк опоры или кронштейн СА 16.

Другой электролинейщик поднимается к крюку или кронштейну СА 16, установленному на стене здания, натягивает провод ответвления, отмечает на нем место крепления второго анкерного зажима. Замерив расстояние от крюка или кронштейна до места соединения проводов ответвления с внутренней проводкой, электролинейщик секторными ножницами отрезает провод от бухты, устанавливает анкерный зажим и закрепляет на стене здания. Схема установки анкерного зажима ответвления типа DN 123 на стене дома приведена на рисунке. На СИП накладывают стяжные хомуты Е 778, располагая их с обеих сторон анкерного зажима. Свободные торцы изолированных жил защищают колпачками СЕ 6.35 во избежание попадания влаги внутрь жилы.

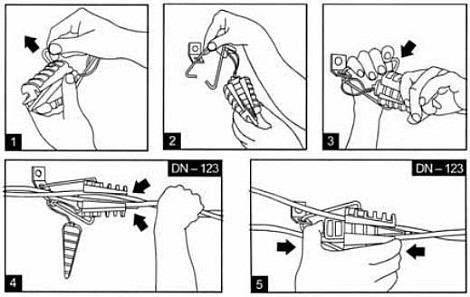

Установка анкерного зажима на стене дома.

1. Снимают с корпуса зажима металлическую петлю.

2. Закрепляют петлю на кронштейне или крюке, установленном на стене здания.

3. Петлю снова устанавливают на корпусе зажима.

4. Удаляют из корпуса зажима клин, в свободное пространство корпуса вставляют жилы ответвления (две или четыре).

5. Устанавливают клин между жилами и корпусом зажима.

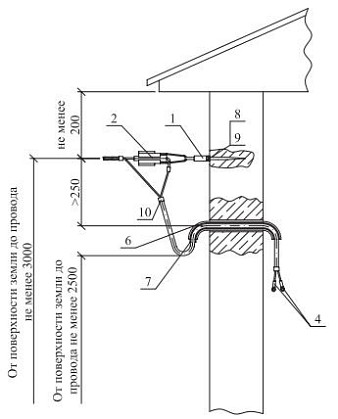

Ввод в здание проводом ВВГ.

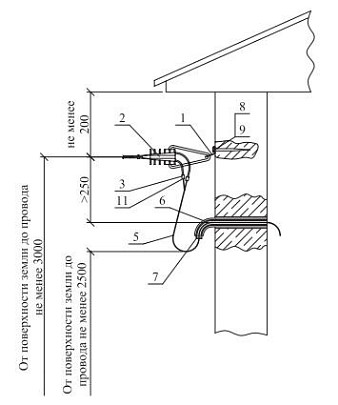

Ввод в ТП самонесущим изолированным проводом.

Позиция

Наименование обозначение

Количество

Масса, кг

ввод в здание

ввод в ТП

2 пр.

4 пр.

2 пр.

4 пр.

1

Кронштейн анкерный СА16

1

1

1

1

0,1

2

Натяжной зажим DN 123 для СИП 2x16 - 4x25

1

1

1

1

0,11



Натяжной зажим PA 1500 для СИП с сечением нулевой жилы 50-70 мм кв.

0,46

3

Зажим с раздельной затяжкой болтов Р 21

2

4

-

-

0,06

4

Изолированный наконечник CPTAUR

-

-

2

4

0,1

5

Провод ВВГ ГОСТ 16442-80

L

L

-

-

м

6

Трубка стальная ГОСТ3262-75

L

L

L

L

м

7

Трубка поливинилхлоридная ТУ38.105.1832-89

L

L

L

L

м

8

Шуруп d10 L=120 мм

1

1

1

1

-

9

Дюбель пол шуруп d10

1

1

1

1

-

10

Стяжной хомут E778, для фазных жил сечением больше 70 мм кв. Е260

-

-

2

2

0,015

11

Колпачок СЕ 6.35 (СЕ 25.150)

2

4

-

-

0,004

Примечание: При установке натяжного зажима РА 1500 кронштейн СА16 заменяется на кронштейн СВ600 с добавлением одного шурупа поз.8 и дюбеля поз.9.

Крепление кронштейна поз.1 должно выполняться в прочной стене здания. Разрушающая нагрузка крепления не менее 400 даН.
