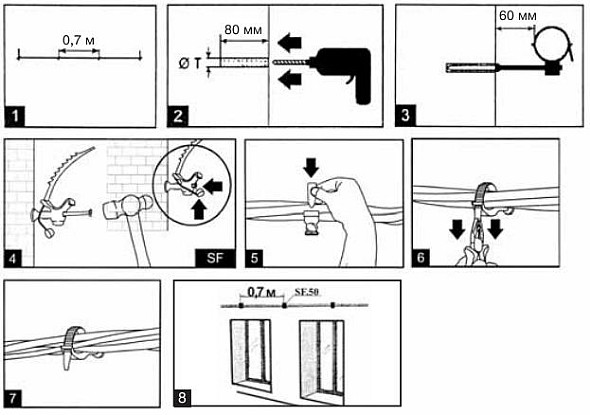

Монтаж СИП с помощью фасадных креплений SF 50
Осуществляется в соответствии с требованиями ПУЭ ВЛИ до 1 КВ. Используются для прокладки СИП по фасадам зданий. Подходят для всех сечений СИП. Расстояние между креплениями 70 см.
Дополнительно по теме
Средства механизации для раскатки СИП-2

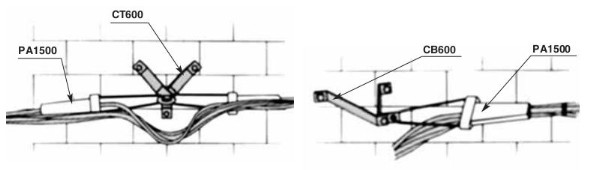

Монтаж анкерных зажимов и подвески для СИП-2
Монтаж герметичных и влагозащищенных зажимов
Монтаж герметичных зажимов и наконечников

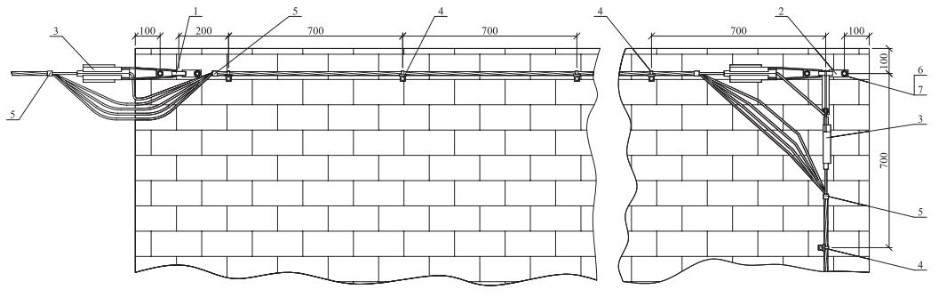

Монтаж СИП по фасадам зданий при помощи натяжных зажимов.
Прокладка проводов СИП по стенам здания
Позиция |
Наименование, обозначение |
Кол-во |
Масса, кг |
1 |
Анкерный кронштейн СВ 600 |
1 |
0,28 |
2 |
Анкерный кронштейн СТ 600 |
1 |
0,35 |
3 |
Натяжной зажим PA 1500 для СИП с сечением нулевой жилы 50-70 мм кв. |
3 |
0,46 |
Натяжной зажим PA 2200 лля СИ11 с сечением нулевой жилы 95 мм кв. |
0,58 |
||
Натяжной зажим DN 123 для СИП 2x16-4x25 |
0,11 |
||
4 |
Фасадное крепление SF50 |
4 |
0,07 |
5 |
Стяжной хомут Е778, для фазных жил сечением больше 70 мм кв. Е260 |
4 |
0,015 |
6 |
Стяжной болт VQ 12.70 |
5 |
|
7 |
Дюбель СН 12.80 |
5 |
|
