Монтаж герметичных и влагозащищенных зажимов
Монтаж герметичных зажимов с прокалыванием изоляции
Установка ответвительных зажимов

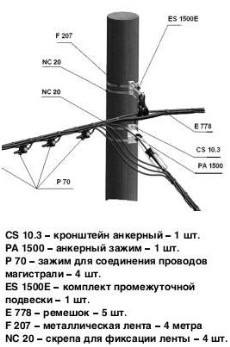

Присоединение ответвлений с применением СИП выполняют с помощью специальных ответвительных зажимов. Схемы установки ответвительных зажимов приведены на рисунке. Выбор необходимой арматуры производят по проекту на монтаж ВЛИ.
Соединение смонтированных проводов на опоре выполняет, как правило, один электролинейщик. Перед установкой зажима из СИП магистрали с помощью отделительных клиньев Е 894 выделяют токопроводящую жилу или несущую нулевую жилу.
Монтаж зажима происходит до момента срыва головки. Затяжка производится равномерно, без резких движений, без перекосов ключа.

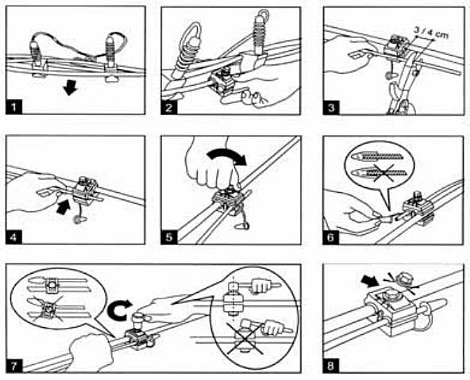

Герметичные ответвительные зажимы с прокалыванием изоляции проводников магистрали и ответвления.
Болты затягиваются до срыва калиброванных головок, выполненных из алюминиевого антикоррозионного сплава. Срывные головки из сплава позволяют использовать отечественные гаечные ключи и обеспечивают надежный контакт в широком диапазоне температур.
Предназначены для алюминиевых и медных проводов.
Эти зажимы не требуют срезания пластмассы с корпуса, чтобы поместить в него магистральные и ответвительные провода. При затягивании болта зубцы контактных пластин прокалывают изоляцию проводника и создают отличный контакт. Оптимальное усилие затягивания срывной головки зажимов фирмы НИЛЕД гарантирует надежный контакт и не повреждает жилу. При монтаже ответвлений с применением герметичных прокалывающих зажимов, изоляцию с проводов магистрали не удаляют. Не требуется специальный инструмент для поддержки зажима, не нужен динамометрический ключ, чтобы обеспечить нормированные значения усилия затяжки болтов зажимов, устанавливаемых на провода. При демонтаже прокалывающих зажимов места прокола изоляции СИП должны изолироваться изолирующей мастикой SCT 20. Повторное применение герметичных зажимов с одним затягивающим болтом не допускается.
Дополнительно по теме
Средства механизации для раскатки СИП-2
Монтаж анкерных зажимов и подвески для СИП-2
Монтаж герметичных и влагозащищенных зажимов
Монтаж герметичных зажимов и наконечников
Монтаж влагозащищённых ответвительных зажимов
Ответвительные зажимы с прокалыванием изоляции на магистральной линии и с зачисткой на ответвлении.
Обеспечивают электрический контакт проводников прокалыванием изоляции на проводе магистрали и снятием изоляции с провода ответвления.
Монтаж влагозащищённых ответвительных зажимов

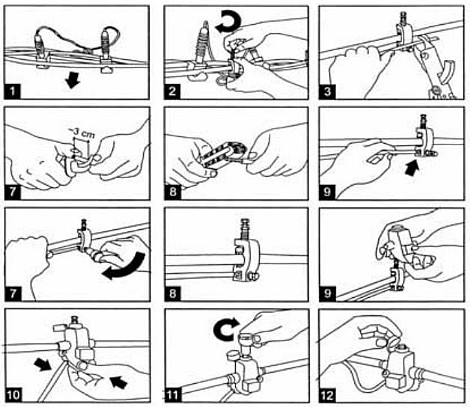

1. Выбрать место установки зажима на жгуте СИП. Отделить магистральную жилу при помощи клиньев Е 894.
2. Поместить в верхнюю часть зажима магистральную жилу и закрепить ее в зажиме без срыва калиброванной головки.
3. Зажим должен устанавливаться на жгут обязательно внутренней стороной.
4. Ответвительная жила не должна находиться в натянутом положении. Поэтому необходимо приложить ответвительную жилу к зажиму , добавить еще 15см и отрезать жилу.
5. Установить по обе стороны зажима стяжные хомуты Е 778.
6. Зачистить на 2см ответвительную жилу и обработать ее щеткой со смазкой.
7. Установить ответвительную жилу в нижнюю часть зажима образовав петлю. Затянуть нижний болт зажима.
8. Установить влагозащищенный чехол на зажим.
9. Зажимы устанавливаются на расстоянии 20см друг от друга. Зафиксировать ответвительные жилы при помощи стяжных хомутов Е 778.
10. После установки всех зажимов, затянуть верхние болты до срыва калиброванной головки.
11. Закрыть зажим крышкой от влагозащищенного чехла.
Ответвительные зажимы для ответвления от неизолированной несущей нулевой жилы, а также для ответвления от магистрали ВЛН и с зачисткой на ответвлении.
В верхней части зажима головка болта срывается, а в нижней - затягивается нормированным усилием. Предназначены для алюминиевых и медных проводов.

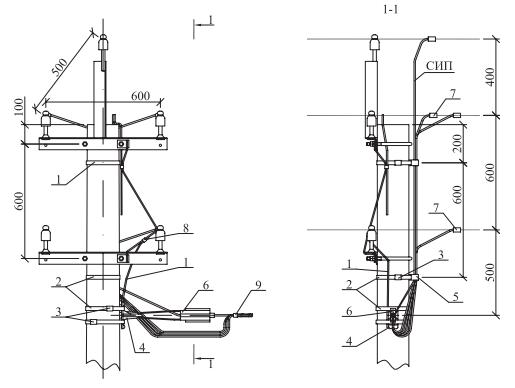

Ответвление СИП от ВЛ 0,4 кВ с неизолированными проводами
Позиция |
Наименование, обозначение |
Количество ответвлений |
Масса, кг |
||
в две стороны |
|||||
2 |
4 |
2х2 |
|||
1 |
Заземляющий проводник ЗП6 см. 25.0017-43 |
1,0 |
0,5 м |
||
2 |
Металлическая лента 20x0,7x1000 мм F207 |
4 |
0,078 |
||
3 |
Скрепа NC20 |
4 |
0,02 |
||
4 |
Анкерный кронштейн CS10.3 |
1 |
0,3 |
||
5 |
Дистанционный бандаж BIC-15.50, BIC-50-90 |
1 |
0,19 |
||
6 |
Натяжной зажим DN 123 для СИП 2x16 - 2x25 |
1 |
- |
2 |
0,11 |
Натяжной зажим DN123 для СИП 4x16-4x25 |
- |
1 |
- |
0,11 |
|
Натяжной зажин РА 1500 для СИП 3x35+1x54,6; 3x50+1х54,6; 3x70+1х54,6 |
0,46 |
||||
7 |
Зажим CD 71+BI (CD 153N+BI) |
4 |
0,1 |
||
8 |
Платочный зажим CD35 |
1 |
0,13 |
||
9 |
Стяжной хомут E778, для фазных жил сечением больше 70 мм кв. Е260 |
1 |
0,015 |
||
