Материалы для капитального ремонта маломасляных выключателей серии ВМТ

	Азот (при необходимости)	Лист 1 л	15
	Бумага для застилки дна накопительных контейнеров	м2	10
	Ветошь обтирочная	кг	1
	Вода техническая	л	50
	Грунтовка НЦ-097	кг	1
	Кисть малярная	шт.	3
	Комплект запасных частей к выключателю серии ВМТ*	к-т	1
	Композиция противокоррозионная «Серебрянка»	кг	10
	Лак бакелитовый ЛБС-1	кг	0,5
	Лента сигнальная штриховая	м	50
	Масло индустриальное И-20А **	л	3
	Масло трансформаторное (на 3 полюса) (объём в зависимости от вида выключателя серии ВМТ)	л	250-930
	Мыло твёрдое хозяйственное	шт.	1
	Нефрас-С2-80/120	л	10
	Паста для защиты рук ХИОТ-6	кг	0,05
	Полотно из неворсистого материала	кг	5
	Резина морозо-масло-бензостойкая (5, 10 мм)	кг	5
	Салфетки технические	шт.	40
	Смазка «Циатим-221» **	кг	3
	Хлорид серебра (AgCl)	л	1
	Шкурка шлифовальная	м.п.	2
	Шпатлёвка клеевая	Лист 2 кг	1
	Шплинты крупные	кг	0,5
	Эмаль ПФ-115 (жёлтая)	л	1
	Эмаль ПФ-115 (зелёная)	л	1
	Эмаль ПФ-115 (красная)	л	1
	Эмаль ПФ-115 (чёрная)	л	3

Примечание: допускается применение материалов других типов (марок), удовлетворяющих требованиям настоящей ТИ и действующих нормативных документов.

* – комплект (перечень) запасных частей к выключателю серии ВМТ, указан в ИБКЖ.674.143.001 ТО (приложение 2, 5).

** – смазочный материал при необходимости выбирать согласно ИБКЖ.674.143.001 ТО (приложение 6).

Средства оснащения для капитального ремонта маломасляных выключателей серии ВМТ

	1. Ручной инструмент для слесарной обработки и сборки
	Воротки для плашек: (309,25; 3811,75; 5512)	шт.	по 1
	Вороток раздвижной (для метчиков)	шт.	1
	Ключи моментные (комплект 9-550 Нм)	к-т	1
	Метчики (по одной шт. каждого размера)	к-т	1
	Плашки (по одной шт. каждого размера)	к-т	1
	Ручной слесарный инструмент (комплект)	к-т	1
	Шабер плоский, трехгранный односторонний	шт.	по 1
	Шпатель	шт.	1
	Щётка металлическая	шт.	2
	Щётка-смётка	шт.	1
	Щуп (набор №2, № 4)	н.	по 1
	2. Транспортные машины и оборудование
	Автоподъёмник (АПТ-17М или ПСС-131)	авт.	1
	Автокран (МКАТ-2001 или КС 5671)	авт.	1
	Тележка грузовая г/п 1 т	шт.	1
	3. Средства измерений (контроля), испытаний
	Амперметр, 0–100 А	шт.	1
	Вольтметр, 75–600 В	шт.	1
	Динамометр, 0-50 кгс	шт.	1
	Линейка измерительная металлическая, 0–1000 мм	шт.	1
	Мегомметр, 500 В, 1000 В, 2500 В	шт.	по 1
	Микроомметр, 0–1000 мкОм	шт.	1
	Милливольтметр, 0–150 мВ	шт.	1
	Миллисекундомер электрический, 0-500 мс	шт.	1
	Мост постоянного тока	шт.	1
	Программно-аппаратный комплекс РК-АЦП-03М	шт.	1
	Секундомер электрический 0-10 с	шт.	1
	Штангенциркуль, 0-125 мм	шт.	1
	4. Приспособления и специальный инструмент*
	Вибратор для измерения скоростей (при необходимости)	шт.	1
	Приспособление для замера угла наклона наружного рычага механизма	шт.	1
	Приспособление для записи виброграммы при определении скоростных характеристик	шт.	1
	Рукав для заполнения колонн газом	шт.	1
	Рукав для заполнения колонн маслом	шт.	1
	Ручка для статического включения и отключения выключателя приводом	шт.	1
	Скоба для замера западания собачек включающего и отключающего электромагнитов привода	шт.	1
	Стержень для замера хода контактов	шт.	1
	Шаблон для установки включённого положения вала выключателя	шт.	1
	5. Средства индивидуальной защиты
	Заземление переносное	шт.	2
	Каска защитная	шт.	3
	Очки защитные	шт.	3
	Перчатки (рукавицы) х/б	пары	3
	Перчатки диэлектрические	пары	3
	Перчатки резиновые технические	пары	3
	Пояс предохранительный строительный	шт.	3
	6. Прочее
	Аптечка первой помощи производственная	шт.	1
	Ведро оцинкованное 12 литров	шт.	1
	Жилет сигнальный (для стропальщика)	шт.	1
	Инвентарь уборочный	к-т	1
	Канат ХТ (х/б тросовой свивки) Ø 16 мм, L=10 м	шт.	2
	Контейнер герметичный для химических отходов	шт.	1
	Контейнер для накопления мелких деталей оборудования	шт.	2
	Контейнер для накопления мусора	шт.	1
	Насос масляный	шт.	1
	Огнетушитель углекислотный	шт.	1
	Повязка нарукавная красная (для стропальщика)	шт.	1
	Подкладки деревянные для демонтированных узлов выключателя	к-т	1
	Полотно асбестовое	м2	1,5
	Пылесос промышленный с микрофильтром и пластиковым соплом	шт.	1
	Резервуар стальной горизонтальный для нефтепродуктов	шт.	2
	Строп грузовой канатный L=5 м	шт.	2
	Удлинитель L=50 м	шт.	2

Примечание: допускается применение средств оснащения на ремонт других типов (марок), удовлетворяющих требованиям настоящей ТИ и действующих нормативных документов.

* – номера чертежей приспособлений и специальных инструментов, рекомендованных к применению при капитальном ремонте выключателей серии ВМТ, указаны в ИБКЖ.674.143.001 ТО (приложение 2).

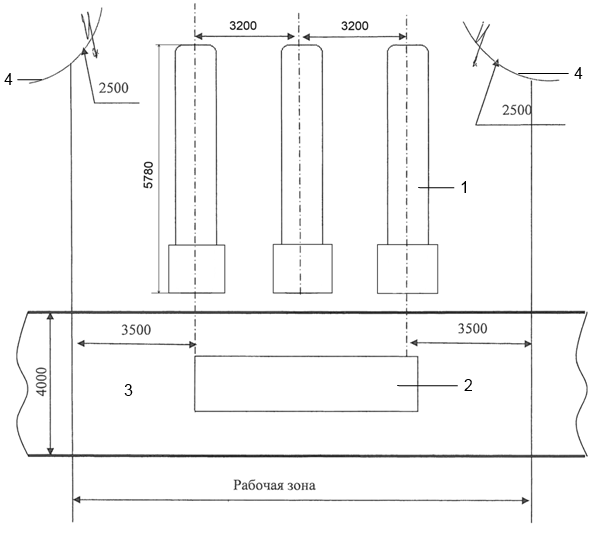

1 – полюс выключателя; 2 – автоподъёмник (автокран); 3 – прилегающая асфальтированная дорога; 4 – силовые шины (под напряжением)

Рисунок 1 – Схема расположения автоподъёмника (автокрана) для проведения капитального ремонта выключателя серии ВМТ (вид сбоку)

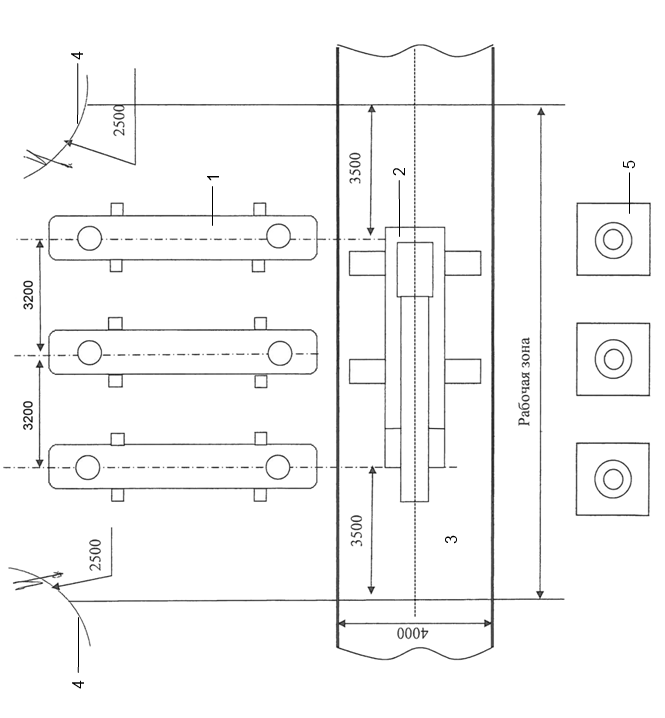

1 – полюс выключателя; 2 – автоподъёмник (автокран); 3 – прилегающая асфальтированная дорога; 4 – силовые шины (под напряжением); 5 – трансформаторы тока

Рисунок 2 – Схема расположения автоподъёмника (автокрана) для проведения капитального ремонта выключателя серии ВМТ (вид сверху)

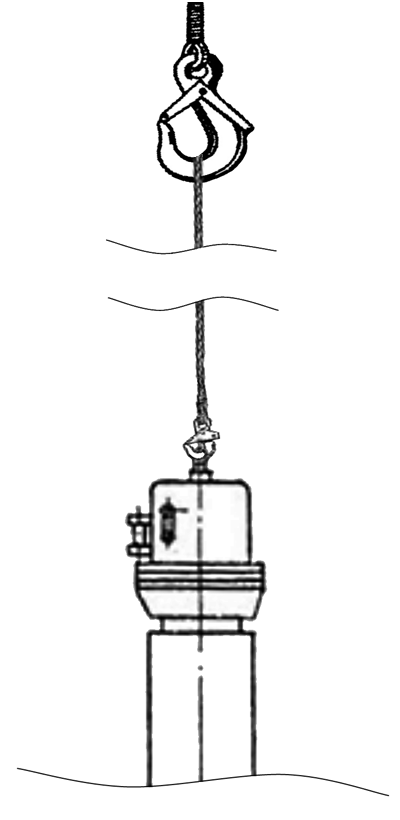

Рисунок 3 – Схема строповки дугогасительного устройства выключателя серии ВМТ

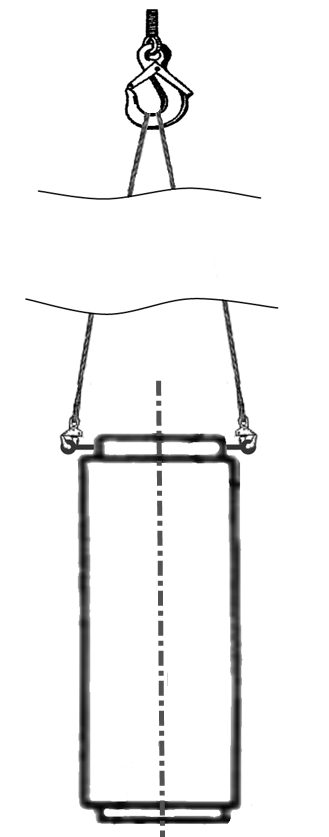

Рисунок 4 – Схема строповки конденсатора выключателя серии ВМТ

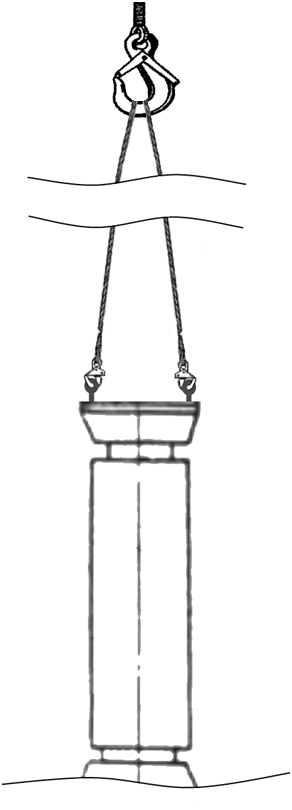

Рисунок 5 – Схема строповки опорных колонн выключателя серии ВМТ
