Сопротивление изоляции является важной характеристикой состояния изоляции электрооборудования. Поэтому измерение сопротивления производится при всех проверках состояния изоляции.

Сопротивление изоляции измеряется мегаомметром. Широкое применение нашли электронные мегаомметры типа Ф4101, Ф4102 на напряжение 100, 500 и 1000 В. В наладочной и эксплуатационной практике до настоящего времени находят применение мегаомметры типов М4100/1 - М4100/5 и МС-05 на напряжение 100, 250, 500, 1000 и 2500 В. Погрешность прибора Ф4101 не превышает ±2,5%, а приборов типа М4100 - до 1% длины рабочей части шкалы. Питание прибора Ф4101 осуществляется от сети переменного тока 127-220 В или от источника постоянного тока 12 В. Питание приборов типа М4100 осуществляется от встроенных генераторов.

Измерение изоляции осуществляется по схемам рис. 1.4.

В случае, если результат измерения может быть искажен поверхностными токами утечки, на изоляцию объекта измерения накладывается электрод, присоединяемый к зажиму Э (экран) для исключения возможности прохождения токов утечки через рамку логометра, используемого в приборах в качестве измерительного органа. При измерении сопротивления изоляции кабеля таким экраном может служить металлическая оболочка кабеля.

Перед началом измерения прибор необходимо проверить замыканием зажимов З и Л накоротко. Прибор должен показывать сопротивление 0, а при удаленной закоротке – сопротивление равно бесконечности. Непосредственно перед измерением объект измерения должен быть заземлен на 2 - 3 мин для снятия остаточных зарядов.

При измерении абсолютного значения сопротивления изоляции электрооборудования ее токоведущая часть присоединяется проводами с усиленной изоляцией (типа ПВЛ) к выводу Л мегаомметра. Вывод 3 и корпус или конструкции, относительно которых производится измерение, надежно заземляют через общий контур заземления. Сопротивление изоляции определяется показанием стрелки мегаомметра, установившейся по истечении 60 с после подачи нормального напряжения.

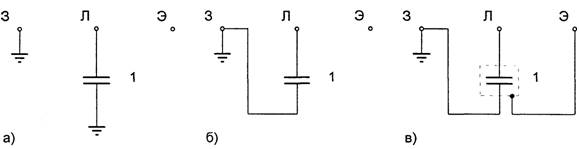

Рис. 1.4. Схемы измерения мегаомметром сопротивления изоляции 1.а - относительно земли; б - между токоведущими (стержнями); в - между токоведущими жилами при исключении влияния токов утечки.

Значение сопротивления изоляции в большой степени зависит от температуры.

Измерение следует производить при температуре изоляции не ниже +5°С, кроме случаев, оговоренных специально.
