Испытания повышенным напряжением в общем случае проводятся по схеме представленной на рис. 1.1.

Скорость повышения напряжения до одной трети испытательного значения может быть произвольной, в дальнейшем испытательное напряжение следует повышать плавно, со скоростью, допускающей визуальный отсчет на измерительных приборах. После установленной продолжительности испытания напряжение плавно снижается до значения, не превышающего одной трети испытательного, и отключается. Резкое снятие напряжения допускается только в случаях обеспечения безопасности людей или сохранности электрооборудования.

Для предотвращения недопустимых перенапряжений при испытаниях (из-за высших гармонических составляющих в кривой испытательного напряжения) испытательная установка должна быть включена по возможности на линейное напряжение сети (наиболее опасная третья гармоника в линейном напряжении отсутствует).

Испытательное напряжение как правило измеряют на стороне низкого напряжения. Исключения составляют ответственные испытания изоляции генераторов, крупных электродвигателей и т. д.

Схема испытания изоляции электрооборудования повышенным напряжением

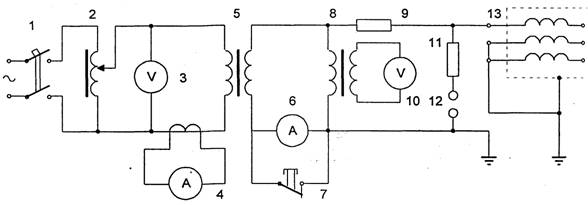

Рис. 1.1. Схема испытания изоляции электрооборудования повышенным напряжением переменного тока.

1 - автоматический выключатель; 2 - регулировочная колонка; 3, 10 - вольтметр; 4 - амперметр для измерения тока на стороне низкого напряжения; 5 - трансформатор испытательный; 6 - миллиамперметр для измерения тока утечки испытуемой изоляции; 7 - кнопка, шунтирующая милиамперметр для его защиты от перегрузки; 8 - трансформатор напряжения; 9 - резистор для ограничения тока в испытательном трансформаторе при пробоях в испытуемой изоляции (1-2 Ом на 1 В испытательного напряжения); 11 - то же для ограничения коммутационных перенапряжений на испытуемой изоляции при пробое разрядника (1 Ом на 1 В испытательного напряжения); 12- разрядник; 13 - испытуемый объект.

Существенное влияние на испытания может оказывать емкость испытываемого объекта. Так для объектов с большой емкостью испытательное напряжение может превышать нормированное из-за емкостной вольтодобавки. Также емкость оказывает существенное влияние на выбор мощности испытательной установки, которая определяется

где С - емкость испытываемой изоляции, пФ; Uисп - испытательное напряжение, кВ; - угловая частота испытательного напряжения ( = 2f).

Ориентировочная емкость некоторых объектов испытания приведена в табл. 1.1.

Мощность испытательной установки корректируется с учетом номинального напряжения испытательного трансформатора

Таблица 1.1. Ориентировочная емкость электрооборудования

Наименование электрооборудованияЕмкость одной фазы, пФ
Турбогенераторы мощностью, Мвт

от 15 до 150

от 150 до 300

100000-300000

300000-500000

Силовые трансформаторы (обмотки низкого напряжения)1000-25000
Электрические двигатели мощностью, кВ А

до 100

свыше 100

1000-10000

10000-100000

Вводы трансформаторов и масляных выключателей напряжением, кВ

до 220

от 330 до 500

50-300

800-1300

Трансформаторы напряжения и тока100-1000

Схемы удвоения испытательного напряжения

Схемы удвоения испытательного напряжения

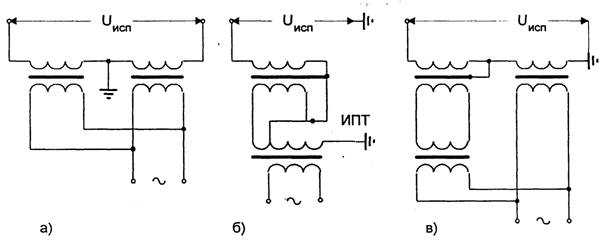

Рис. 1.2. Схемы удвоения испытательного напряжения.

ИПТ - изолирующий промежуточный трансформатор; НОМ - трансформатор напряжения однофазный; а)испытываемая изоляция изолированы от корпуса.

В случае, если необходимая мощность для испытания превышает мощность имеющихся в наличии трансформаторов прибегают к снижению ее за счет компенсации емкостного тока нагрузки испытываемой изоляции. Компенсация осуществляется индуктивностью (дугогасящий реактор, специально изготовленный дроссель), подключаемой параллельно испытываемой изоляции.

Если номинальное напряжение испытательной установки меньше необходимого нормированного испытательного напряжения, то используют схемы последовательного включения двух испытательных трансформаторов (или измерительных трансформаторов напряжения). Возможные схемы включения представлены на рис. 1.2. При использовании трансформаторов напряжения НОМ допускается повышение напряжения на первичной обмотке измерительного трансформатора до 150-170% от номинального напряжения.

Для защиты от случайных опасных повышений напряжения в испытательных установках предусматриваются защитные разрядники. Разрядник представляет собой два латунных шара диаметром до 10 см, смонтированных на бакелитовых стойках. Один шар закреплен неподвижно, а второй может перемещаться по направляющим основания. В зависимости от необходимого напряжения пробоя с помощью микрометрического винта устанавливается расстояние между шарами. Напряжение пробоя воздушного промежутка между шарами не должно превышать 10-15% от величины нормированного испытательного напряжения.

Для предохранения поверхности шаров от сгорания при пробоях, последовательно с ними включается безиндукционные резисторы (фарфоровые или стеклянные, заполненные водой) 2-20 кОм.

При проведении испытаний необходимо исключить возможность перекрытия по воздуху изоляции на заземленные части испытываемого объекта и частей, находящихся под рабочим напряжением (см. табл. 1.2).

Таблица 1.2. Минимально допустимые расстояния по воздуху при испытаниях

Испытательное

напряжение, кВ

Расстояние, см
до заземленных

частей

до частей установки, находящихся под напряжением, кВ
до 1035110154220400
20525
301025
402030
50253050110150210
6030 55115155215
7040 60120160220
8045 65120160220
9050 70125165225
10060 75130170230390
15080 150190250410
20090 170205265425
250120 190230290450
300140 215255310470
350150 270320480
400180 300330490
450190 350515
500200 370530
550220 390550
600240 570
650260 600
700300 615
800360 660
900400 710
