Для испытания изоляции выпрямленным напряжением, как правило, применяется схема однополупериодного выпрямления (рис. 1.3).

Схема испытания изоляции электрооборудования

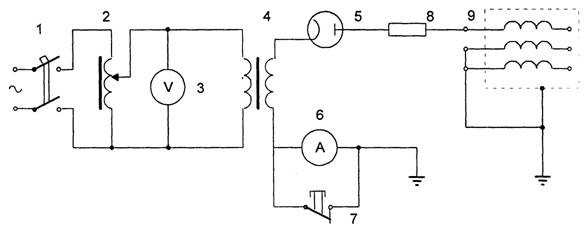

Рис. 1.3. Схема испытания изоляции электрооборудования выпрямленным напряжением.

1 - автоматический выключатель; 2 - регулировочная колонка; 3 - вольтметр; 4-испытательный трансформатор; 5 - выпрямитель; 6 - миллиамперметр для измерения тока утечки испытуемой изоляции; 7 - кнопка, шунтирующая милиамперметр для его защиты от перегрузки; 8 - ограничительный резистор; 9 - испытуемый объект.

Порядок проведения испытаний аналогичный испытаниям на переменном токе, кроме того дополнительно должен проводиться контроль за током утечки.

Нагрузка испытательного трансформатора незначительна, т. к. она определяется потерями в сопротивлении изоляции постоянному току, поэтому при испытаниях можно использовать измерительный трансформатор напряжения. Измерение испытательного напряжения осуществляется, как правило, на стороне низкого напряжения испытательного трансформатора. Поэтому, при замерах необходимо учитывать коэффициент трансформации трансформатора, а окончательный результат умножить на J2 (т. к. выпрямленное напряжение определяется амплитудным значением, а вольтметр фиксирует эффективное значение приложенного напряжения).

После испытания выпрямленным напряжением необходимо особенно тщательно разрядить объект испытания. Для снятия заряда с объекта испытания используются заземляющие штанги, в электрическую цепь которых включается сопротивление 5-50 кОм. В качестве последних для объектов, обладающих большой емкостью, применяют наполненные водой резиновые трубки. После разряда объекта испытания он должен быть наглухо заземлен.
