Инструкция по ремонту элегазового выключателя ВГТ-110 - Приложения Инструкция по ремонту элегазового выключателя ВГТ-110

Страница 7 из 7

Приложение к АКТУ №______

от «___»___________200_ г.

Перечень оборудования (приложение к акту)

№ №	Наименование системы, оперативное обозначение оборудования.	Классиф. оборуд. по ПНАЭГ-01-11-89 (ОПБ-88)	Основание ремонта	Вид ремонта	Срок ремонта план /факт	Оценка качества отрем оборуд. предварит /оконч.	Оценка качеств выпол ненных работ.	Документ на основании которой произведен ремонт оборудования	Акт выполненных работ, акт дефектации, поузловой приемки и т.д.	Фактические трудозатраты ч/ч	Выполнение ремонта (Ф.И.О мастера Подпись)	Приемка в эксплуатацию (Ф.И.О. представ эксплуат. Подпись)
1.	2.	3.	4.	5.	6.	7.	8.	9.	10.	11.	12.	13.

Приложение 2

Типовой объем технического обслуживания элегазового выключателя ВГТ-110 кВ.

№ п/п	Наименование работ	Примечание
1.	2.	3.
1.	Осмотр общего состояния выключателя	на работающей линии.
2.	Проверка отсутствия трещин, сколов
3.	Снятие показаний счетчика механических операций
4.	Проконтролировать влажность элегаза во всех колонах выключателя
5.	Вскрыть крышки рамы, заменить смазку в доступных местах.
6.	Проверить надежность механических соединений.
7.	Осмотреть привод, заменить смазку с трущихся поверхностей, зачистить рабочие поверхности контактов БКМ, осмотреть катушки эл/магнитов управления.
8.	Подтянуть соединения вторичных цепей.
9.	Проверить соответствие зазора между верхними торцами пружин и пружинодержателями.
10.	Проверить работу электроподогревательных устройств привода.
11.	Проверить давление предупредительной сигнализации и блокировки.
12.	Замерить электрическое сопротивление главной цепи токопровода дугогасительного устройства.
13.	Очистить фарфоровую изоляцию от загрязнений, восстановить армировку.
14.	Опробовать выключатель при номинальных и пониженных значениях напряжения на катушках управления.
15.	Определить собственное время включения и отключения.
16.	Восстановить лакокрасочное покрытие.
17.	Сдать выключатель в эксплуатацию.

Зам. начальника ЭЦ /_______________________/

Приложение 3

Типовой объем текущего ремонта элегазового выключателя ВГТ-110 кВ.

№ п/п	Наименование работ	Примечание
1.	2.	3.
1.	Осмотр общего состояния выключателя
2.	Проверка отсутствия трещин, сколов
3.	Снять показания счетчика механических операций
4.	Проконтролировать влажность элегаза во всех колонах выключателя
5.	Вскрыть крышки рамы, заменить смазку в доступных местах.
6.	Проверить надежность механических соединений.
7.	Осмотреть привод, заменить смазку с трущихся поверхностей, зачистить рабочие поверхности контактов БКМ, осмотреть катушки эл/магнитов управления.
8.	Подтянуть соединения вторичных цепей.
9.	Проверить соответствие зазора между верхними торцами пружин и пружинодержателями.
10.	Проверить работу электроподогревательных устройств привода.
11.	Проверить давление предупредительной сигнализации и блокировки.
12.	Замерить электрическое сопротивление главной цепи токопровода дугогасительного устройства.
13.	Произвести оценку эрозионного износа дугогасительных контактов методом определения их замыкания
14.	Очистить фарфоровую изоляцию от загрязнений, восстановить армировку.
15.	Опробовать выключатель при номинальных и пониженных значениях напряжения на катушках управления.
16.	Определить собственное время включения и отключения.
17.	Восстановить лакокрасочное покрытие.
18.	Заменить смазку в узлах сочленений.
19.	Восстановить армировку.
20.	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
21.	Замерить скорости и времена включения, отключения.
22.	Опробовать выключатель при пониженных значениях напряжения.
23.	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать.
24.	Сдать выключатель в эксплуатацию

Зам. начальника ЭЦ /_______________________/

Приложение 4

Типовой объем среднего ремонта элегазового выключателя ВГТ-110 кВ.

№ п/п	Наименование работ	Примечание
1.	2.	3.
1.	Расшиновать выключатель.
2.	Открыть крышки рамы, рассоединить тяги полюсов с осью.
3.	Проверить работоспособность ТЭНов.
4.	Заменить смазку на трущихся частях привода, проверить целостность подвижных деталей привода, надежность их крепления.
5.	Заменить масло в редукторе.
6.	Зачистить рабочие поверхности контактов БКМ, осмотреть и подтянуть соединения вторичных цепей.
7.	Осмотреть катушки эл/магнитов управления, измерить их сопротивление.
8.	Произвести ревизию эл/двигателя.
9.	Произвести замер и регулировку зазоров привода.
10.	Снять колпак полюса, вынуть камеру дугогасительную.
11.	Промыть элементы камеры в чистом трансформаторном масле, очистить от нагара, собрать.
12.	Разобрать контакт неподвижный, очистить от смазки, нагара, собрать.
13.	Снять стержень подвижный, промыть узлы подвижного контакта, собрать стержень.
14.	Замерить вытягивающее усилие из неподвижного контакта.
15.	Заменить все резиновые уплотнения выключателя новыми.
16.	Промыть нижнюю часть колонны чистым трансформаторным маслом.
17.	Отрегулировать токоотвод.
18.	Собрать и отрегулировать систему управления подвижным контактом.
19.	Отрегулировать ход в контактах.
20.	Замерить электрическое сопротивление главной цепи.
21.	Произвести заливку масла в полюса, проверить электрическую прочность масла после заливки.
22.	Собрать колпак и произвести переполнение колонн маслом.
23.	Заполнить колонны сжатым газом.
24.	Проверить колонны на герметичность.
25.	Заменить смазку в узлах сочленений.
26.	Восстановить армировку.
27.	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
28.	Замерить скорости и времена включения, отключения.
29.	Опробовать выключатель при пониженных значениях напряжения.
30.	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать.

Зам. начальника ЭЦ /_______________________/

Приложение 5

электроэнергетическое предприятие		Блок___	Ведомость выполненных работ ТО элегазового выключателя ВГТ-110 кВ.			Лист		Листов
Установка/система						Цех-владелец ЭЦ
Оборудование
Дата выполнения работ нач./оконч.	Наименование сборочных единиц (узлов) Перечень выполненных работ			Трудозатраты, чел. час	Цех (предприятие)-исполнитель.		Примечание
1	2			3	4		5
	Осмотр общего состояния выключателя				ЭЦ
	Проверка отсутствия трещин, сколов
	Снятие показаний счетчика механических операций
	Проконтролировать влажность элегаза во всех колонах выключателя
	Вскрыть крышки рамы, заменить смазку в доступных местах.				ЭЦ
	Проверить надежность механических соединений.				ЭЦ
	Осмотреть привод, заменить смазку с трущихся поверхностей, зачистить рабочие поверхности контактов БКМ, осмотреть катушки эл/магнитов управления.				ЭЦ
	Подтянуть соединения вторичных цепей.				ЭЦ
	Проверить соответствие зазора между верхними торцами пружин и пружинодержателями.				ЭЦ
	Проверить работу электроподогревательных устройств привода.				ЭЦ
	Проверить давление предупредительной сигнализации и блокировки.
	Замерить электрическое сопротивление главной цепи токопровода дугогасительного устройства.				ЭЦ
	Очистить фарфоровую изоляцию от загрязнений, восстановить армировку.				ЭЦ
	Опробовать выключатель при номинальных и пониженных значениях напряжения на катушках управления.				ЭЦ
	Определить собственное время включения и отключения.				ЭЦ
	Восстановить лакокрасочное покрытие.				ЭЦ
	Сдать выключатель в эксплуатацию.				ЭЦ

Примечание:

Заключение:

Мастер ЭЦ ........................................................................ /............................................................................................ /

(подпись) (Ф. И. О)

Производитель работ ...................................................... /............................................................................................ /

(подпись) (Ф. И. О)

Приложение 6

электроэнергетическое предприятие		Блок___	Ведомость выполненных работ ТР элегазового выключателя ВГТ-110 кВ.				Лист		Листов
Установка/система						Цех-владелец ЭЦ
Оборудование
Дата выполнения работ нач./оконч.	Наименование сборочных единиц (узлов) Перечень выполненных работ			Трудозатраты, чел. час	Цех (предприятие)-исполнитель.			Примечание
1	2			3	4			5
	Осмотр общего состояния выключателя
	Расшиновать выключатель
	Проверка отсутствия трещин, сколов
	Снять показания счетчика механических операций
	Проконтролировать влажность элегаза во всех колонах выключателя
	Вскрыть крышки рамы, заменить смазку в доступных местах.
	Проверить надежность механических соединений.
	Осмотреть привод, заменить смазку с трущихся поверхностей, зачистить рабочие поверхности контактов БКМ, осмотреть катушки эл/магнитов управления.
	Подтянуть соединения вторичных цепей.
	Проверить соответствие зазора между верхними торцами пружин и пружинодержателями.
	Проверить работу электроподогревательных устройств привода.
	Проверить давление предупредительной сигнализации и блокировки.
	Замерить электрическое сопротивление главной цепи токопровода дугогасительного устройства.
	Произвести оценку эрозионного износа дугогасительных контактов методом определения их замыкания
	Очистить фарфоровую изоляцию от загрязнений, восстановить армировку.
	Опробовать выключатель при номинальных и пониженных значениях напряжения на катушках управления.
	Определить собственное время включения и отключения.
	Восстановить лакокрасочное покрытие.
	Заменить смазку в узлах сочленений.
	Восстановить армировку.
	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
	Замерить скорости и времена включения, отключения.
	Опробовать выключатель при пониженных значениях напряжения.
	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать выключатель.
	Сдать выключатель в эксплуатацию

Примечание:

Заключение:

Мастер ЭЦ ........................................................................ /............................................................................................ /

(подпись) (Ф. И. О)

Производитель работ ...................................................... /............................................................................................ /

(подпись) (Ф. И. О)

Приложение 7

электроэнергетическое предприятие		Блок___	Ведомость выполненных работ СР элегазового выключателя ВГТ-110 кВ.				Лист		Листов
Установка/система						Цех-владелец ЭЦ
Оборудование
Дата выполнения работ нач./оконч.	Наименование сборочных единиц (узлов) Перечень выполненных работ			Трудозатраты, чел. час	Цех (предприятие)-исполнитель.			Примечание
1	2			3	4			5
	Осмотр общего состояния выключателя
	Снять показания счетчика механических операций
	Заменить смазку на трущихся частях привода, проверить целостность подвижных деталей привода, надежность их крепления.
	Заменить масло в редукторе.
	Зачистить рабочие поверхности контактов БКМ, осмотреть и подтянуть соединения вторичных цепей.
	Осмотреть катушки эл/магнитов управления, измерить их сопротивление.
	Произвести ревизию эл/двигателя.
	Произвести замер и регулировку зазоров привода.
	Расшиновать выключатель
	Произвести откачку элегаза до 100 Па.
	Заполнить сухим азотом до атмосферного давления
	Открыть крышки рамы, рассоединить тяги полюсов с осью.
	Отсоединить колонны от механизма горизонтальной передачи
	Демонтировать колонны
	Произвести снятие и разборку узлов и деталей колонны ЭВ
	Заменить подвижный контакт
	Заменить верхний и нижний коллекторы
	Собрать механизм колонн. Собрать колонну полюса выключателя
	Заполнить полюса элегазом
	Проверить колонны на герметичность.
	Проверить давление предупредительной сигнализации и блокировки.
	Определить разновременность замыкания контактов полюсов
	Замерить электрическое сопротивление главной цепи.
	Заменить смазку в узлах сочленений.
	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
	Замерить скорости и времена включения, отключения.
	Опробовать выключатель при пониженных значениях напряжения.
	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать.

Примечание:

Заключение:

Мастер ЭЦ ........................................................................ /............................................................................................ /

(подпись) (Ф. И. О)

Производитель работ ...................................................... /............................................................................................ /

(подпись) (Ф. И. О)

Приложение 8

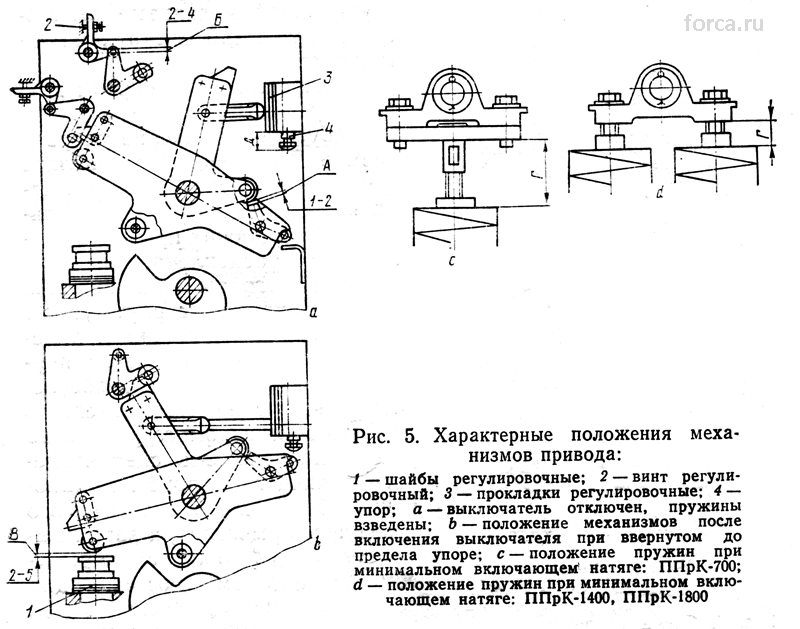

Схема регулировочных зазоров привода выключателя ВГТ-110.

Схема регулировочных зазоров привода выключателя ВГТ-110

Приложение 9

Техника безопасности при работе с элегазом,

продуктами его разложения и с адсорбентами.

1 Баллоны с элегазом храните в вентилируемом помещении в вертикальном закрепленном положении. В случае пожара в помещении они должны быть эвакуированы или охлаждены водой.

2 При ремонте элегазового оборудования возникает ряд специфических требовании по технике безопасности как при работе с чистым элегазом, так и с элегазом, загрязненным продуктами его разложения (при ремонтах выключателей, которые коммутировали токи нагрузки или токи КЗ.)

3 Меры безопасности при работе с чистым элегазом.

3.1 В целях полной безопасности допустимая концентрация элегаза в помещении для ремонта (при среднем ремонте) не должна превышать: 0, 08% (5000 мг/м3) — при длительном пребывании человека в помещении; 1% — при кратковременном пребывании в помещении; при концентрации элегаза в воздухе 20% и более даже кратковременное пребывание человека в помещении может привести к летальному исходу).

3.2 Допустимая величина концентрации элегаза в помещении обеспечивается приточно-вытяжной вентиляцией.

4 Указание мер безопасности при работах с элегазом, загрязненным продуктами его разложения.

4.1 Используемый в выключателе элегаз может разлагаться в условиях отключения дуги с образованием серофторсодержащих газов пли фторидов металлов. Даже небольшие количества газообразных продуктов разложения вызывают определенные предостерегающие воздействия, как, например, едкий или неприятный запах и (или) раздражение слизистой носа, рта, глаз. Во влажном воздухе продукты разложения приобретают характерный запах протухших яиц. Если появился едкий или неприятный запах, персонал должен быстро выйти на свежий воздух.

4.2 После откачки элегаза из полюса произвести демонтаж полюса. Дальнейшие работы производить в специальном помещении для ремонта.

4.3 Работы по подготовке к вскрытию полюса выключателя производить с применением следующих индивидуальных средств зашиты: защитная каска ГОСТ 12.4.087-80, перчатки резиновые ГОСТ 20010-74, герметичные очки с бесцветным стеклом ГОСТ 12.4.013-85, защитный фартук ГОСТ 12.4.029-76, респиратор типа РПГ-67 марки «В» ГОСТ 12.4.004-74, хлопчатобумажный костюм или комбинезон, высокие резиновые сапоги. Рукава одежды должны быть плотно застегнуты или завязаны, а брюки напущены на сапоги.

4.4 В помещении для ремонта должны быть подготовлены емкости для нейтрализации в них твердых продуктов разложения элегаза. Нейтрализующий раствор должен представлять собой раствор соды Nа2СО3 в соотношении 0, 5 кг на 10 литров воды. Срок годности нейтрализующего раствора — одни сутки. При изготовлении и использовании нейтрализующего раствора принимать меры безопасности от попадания раствора в глаза.

4.5 Вскрытие колонны, загрязненной продуктами разложения элегаза, производить, используя индивидуальные средства защиты, указанные ранее.

4.6 Сразу после вскрытия колонны (а также по мере производства работ при ее разборке) при помощи пылесоса с бумажным фильтром необходимо собирать твердые продукты разложения элегаза.. Прилипшие продукты разложения («серый порошок») собирать при помощи щетки и пылесоса с соблюдением большой осторожности, не допуская взвихрения пыли. Вытереть все оставшиеся пылевидные продукты распада обтирочным материалом, смоченным денатурированным этиловым спиртом.

4.7 В процессе проведения вышеуказанных работ твердые продукты разложения элегаза, собранные в бумажном фильтре пылесоса, фильтры-поглотители, шланги и тканевый пылесборник пылесоса щетки, протирочный материал, инструменты и другие предметы, соприкасающиеся с загрязненным элегазом, должны быть подвергнуты нейтрализации. Нейтрализацию производить в емкости, заполненной нейтрализующим раствором, в течение 24 часов.

4.8 После нейтрализации протирочный материал, адсорбент фильтров поглотителей, бумажный фильтр пылесоса с собранными и нем твердыми продуктами разложения элегаза, дальнейшему использованию не подлежат. Остальные нейтрализованные предметы промыть водой, просушить и использовать в дальнейшей работе. Инструмент, приспособления, монтажные столы, средства индивидуальной защиты промойте водой и просушить. Спецодежду после стирки можно использовать.

Приложение 10

Перечень замененных узлов и деталей при ремонте электротехнического оборудования

№ п/п	Наименование узла, детали	Место установки (№ чертежа)	Критерии отбраковки (причина замены)	Примечание
1	2	3	4	5

Лист регистрации дополнений и изменений

Номер. изменения	Номера листов				Всего листов	№ эксплуатационного документа	Входящий № извещения и дата утверждения	Должность, фамилия, подпись отв. лица по подразделению	Дата внесения изменений (дополнений)
Номер. изменения	Изме- ненных	Заме- ненных	новых	изъятых	Всего листов	№ эксплуатационного документа	Входящий № извещения и дата утверждения	Должность, фамилия, подпись отв. лица по подразделению	Дата внесения изменений (дополнений)

Лист регистрации пересмотра

Номер и дата утверждения извещения	Запись о продлении действия данного документа	Должность, фамилия, подпись отв. лица по подразделению. Дата заполнения

Лист ознакомления

Дата	Ф.И.О.	Должность	Подпись	Примечание
1.	2.	3.	4.	5.

Лист ознакомления с дополнениями и изменениями

Дата	Ф.И.О.	Должность	Подпись	Примечание
1.	2.	3.	4.	5.
