Проходные изоляторы трансформатора, тип GOB - техническое руководство
Настоящее техническое руководство подготовлено ABB с целью предоставления производителям трансформаторов, их конструкторам и инженерам доступа к полной технической информации, необходимой для выбора соответствующего проходного изолятора трансформатора. Чтобы сделать оптимальный выбор, используйте данное руководство вместе с "Руководством по выбору".
Техническая информация по изоляторам АББ представлена в отдельных документах - один документ для каждого типа изолятора.
Информация, представленная в настоящем документе, является общей и не описывает все возможные области применения. О возможности применения в тех областях, которые не описаны в настоящем документе, консультируйтесь с АББ или ее уполномоченным представителем.
АББ не дает гарантий или рекомендаций и не несет какой - либо ответственности за точность информации, изложенной в данном документе, или за использование этой информации. Вся информация, содержащаяся в данном документе, может быть изменена без предварительного уведомления.

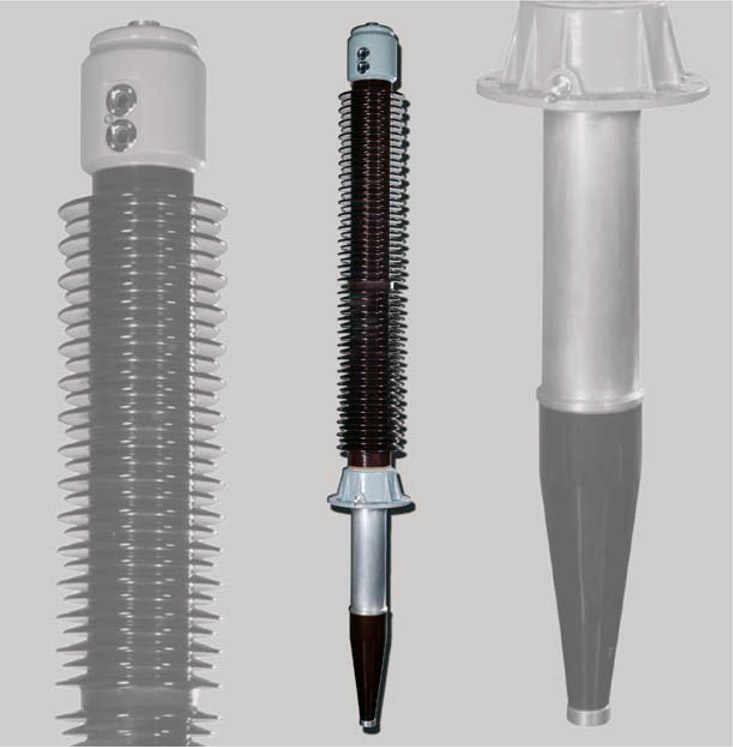

КонструкцияПроходной изолятор состоит из центральной трубы, на которую намотана изоляция конденсаторного типа. Верхний изолятор, нижний изолятор и монтажный фланец удерживаются между концевыми дисками центральной трубой. Герметичность достигается за счет применения в пазах маслостойких резиновых прокладок. Кольцевой зазор между корпусом конденсатора и фарфором заполнен трансформаторным маслом. Вверху оставлено заполняемое газом свободное пространство. В проходных изоляторах GOB без указателя уровня масла уровень масла проверяется щупом в заливочном отверстии для масла.
Нижний конец защищен алюминиевым экраном, изолированным эпоксидной смолой. Этот экран встроен в изоляторах на 52 - 170 кВ и выполнен отдельно в изоляторах 300 кВ.
Внутренний вывод крепится к центральной трубе сквозным подпружиненным штифтом, который фиксируется при завинчивании наружного вывода. Такая конструкция, запатентованная АББ, обеспечивает надежный электрический контакт между внутренним и наружным выводами. Подводящий провод крепится к внутреннему выводу обжатием или пайкой твердым припоем.
Наружный вывод выполняется из алюминиевого или медного сплава и может иметь пластинчатые выводы из соответствующего материала.
Верхний изолятор изготовлен из цельного высококачественного электротехнического фарфора. Монтажный фланец изготовлен из коррозионностойкого алюминиевого сплава.
Монтажный фланец, верхний колпак и верхний диск защищены двухкомпонентной грунтовкой и отделочным слоем серо-голубой краски. Стандартный цвет по системе Манселла - 5.5B 55/1.25.
Проходные изоляторы поставляются наполненными маслом и готовыми к работе.
Если изолятор устанавливается под углом 45° к вертикали, необходимо принять специальные меры для обеспечения полного погружения корпуса конденсатора в масло. Дополнительную информацию можно получить по запросу.

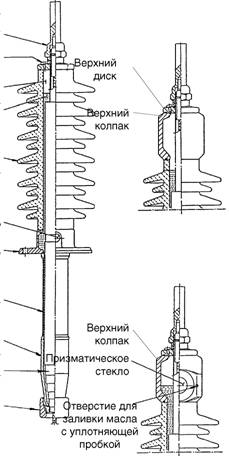

| Контактный штифт наружного вывода Отверстия для заливки масла с уплотняющей пробкой Свободное пространство для расширения объема масла Масло Фарфоровый изолятор с воздушного конца Диагностический отвод Монтажный фланец Удлинение фланца Фарфоровый изолятор с масляного конца Корпус конденсатора Изоляционный экран (встроенный или отдельный) |  |
Рис. 1. Проходной изолятор трансформатора, тип GOB
Диагностический отвод
Рис. 2. Диагностический отвод.
Наружный проводящий слой корпуса конденсатора соединен с изолированным диагностическим отводом на фланце. Во время работы на диагностический отвод прикручивается колпак для заземления изолятора.
Максимальное испытательное напряжение для этого диагностического отвода составляет 2 кВ при 50 Гц в течение одной минуты. Максимальное рабочее напряжение - 600 В.
ИспытанияВ процессе изготовления и после его завершения изолятор должен пройти ряд типовых испытаний в соответствии со стандартом МЭК 60137. Испытания на герметичность проводятся на собранном изоляторе после заключительной просушки и пропитки. Испытание проходит при избыточном давлении масла 180 кПа (1,8 бар) в течение 12 часов при температуре окружающего воздуха. Признаки протечки недопустимы.
Каждый изолятор должен пройти заключительное типовое испытание электрической части. Испытание проводится при комнатной температуре, когда изолятор погружен в масло. Емкость и тангенс 5 измеряются поэтапно до выдерживаемого напряжения промышленной частоты, которое поддерживается в течение одной минуты. Емкость и тангенс 5 также измеряются при снижающемся напряжении при тех же уровнях напряжения, которые были до проведения одноминутного испытания.
Также выполняются измерения для обнаружения внутреннего частичного разряда (PD-измерения). Эти измерения выполняются в то же самое время, когда проводится испытание выдерживаемого напряжения промышленной частоты. PD-измерения выполняются поэтапно до значения полного испытательного напряжения и обратно. Всегда демонстрируется, что значение PD составляет максимум 5 pC при испытательном напряжении равном номинальному напряжению системы.
Проходные изоляторы GOB 1050 также подвергаются типовым испытаниям на выдерживание разрядного напряжения грозовых импульсов в сухом состоянии. Типовые испытания проводятся в соответствии со стандартами МЭК 60137 и ИИЭР. Отчеты по типовым испытаниям можно получить по запросу.
Переходник для диагностического отвода
Рис. 3. Переходник диагностического отвода.
Для проведения испытаний требуется специальный переходник для постоянного подключения диагностического отвода к измерительным схемам.
Номер по каталогу 2769 531-D.
Электрические параметры| Тип GOB | Номинальные параметры | Типовое испытание | Расчетные параметры | ||||
| Макси- мальное напря- жение для обору- дования ит кВ, дейст- вующее значение | Напряжение фазы относ- ительно земли дейст- вующее значение | Разрядное напря- жение грозовых импульсов в сухом состоянии кВ, макс. | Частота сети перем. тока при влажности кВ, дейст- вующее значение | 1 мин. в сухом состоянии 50 Гц кВ, дейст- вующее значение | Разрядное напряжение коммутационно IX импульсов в сухом состоянии кВ, макс. | Разрядное напряжение коммутационно IX импульсов при влажности кВ, макс. | |
| 250-800 | 52 | 52 | 250 | 105 | 120 | 230 | - |
| 250-1250 | 52 | 52 | 250 | 105 | 120 | 230 | - |
| 325-800 | 72.5 | 72.5 | 350 | 140 | 160 | 300 | - |
| 380-800 | 100 | 72.5 | 380 | 150 | 162 | 330 | - |
| 380-1250 | 100 | 72.5 | 380 | 150 | 162 | 330 | - |
| 450-800 | 123 | 90 | 450 | 185 | 195 | 410 | - |
| 550-800 | 170 | 123 | 550 | 230 | 260 | 470 | - |
| 550-1250 | 170 | 123 | 550 | 230 | 260 | 470 | - |
| 650-1250 | 170 | 145 | 650 | 275 | 300 | 580 | - |
| 750-1250 | 170 | 170 | 750 | 325 | 365 | 670 | - |
| 1050-1100 | 300 | 173 | 1050 | 510 | 510 | 810 | 750 |
Общие технические требования
| Применение: | Трансформаторы |
| Классификация: | Погружной проходной изолятор с бумажно-масляной изоляцией для эксплуатации на открытом воздухе, с нормированным емкостным сопротивлением |
| Температура окружающей среды: | от +40 до -40 °С, минимальное значение согласно классу нагревостойкости 2 по МЭК 60137 (-60 °С согласно ГОСТ 10693-81 пункт 2.26) |
| Высота установки над уровнем моря: | < 1 000 м |
| Количество осадков в виде дождя, уровень влажности: | 1-2 мм дождя/мин по горизонтали и вертикали согласно МЭК 60060-1 |
| Уровень загрязнения: | в соответствии с определенным путем утечки и МЭК 60815 1 |
| Тип среды погружения: | Трансформаторное масло. Максимальная среднесуточная температура масла 90 °С. Максимальная временная температура масла 115 °С |
| Уровень масла ниже фланца изолятора: | Максимум 30 мм |
| Максимальное давление среды: | избыточное давление 100 кПа |
| Маркировка: | в соответствии с МЭК/ИИЭР |
1) МЭК 60815 "Руководство по выбору изоляторов в отношении условий загрязнения".
Нагрузка токопровода
Значения номинального тока, приведенные в данном каталоге, являются типовыми значениями в соответствии с МЭК 60137, которые при токопроводе самого большого возможного сечения удовлетворяют требованиям испытания на нагрев изолятора. Проходные изоляторы GOB удовлетворяют требованиям испытания на нагрев в соответствии с МЭК 60137 и ИИЭР C57.19.00-1991.
| Номинальный ток изолятора | Токопровод | 52 - 170 кВ Допустимый ток | 300 кВ Допустимый ток | ||
| A | МЭК, А | ИИЭР, A | МЭК, А | ИИЭР, A | |
| 800 | Сплошной стержень LF 170 019 | 800 | 730 | ||
| 1100, 1250 | Сплошной стержень LF 170 052 | 1250 | 1200 | 1100 | 1000 |
| 800, 1100, 1250 | Скрученный многожильный кабель сечением 50 мм² | 165 | 150 | 155 | 130 |
| 800, 1100, 1250 | Скрученный многожильный кабель сечением 70 мм² | 225 | 210 | 190 | 160 |
| 800, 1100, 1250 | Скрученный многожильный кабель сечением 95 мм² | 300 | 285 | 240 | 195 |
| 800, 1100, 1250 | Скрученный многожильный кабель сечением 150 мм² | 475 | 415 | 330 | 275 |
| 1100, 1250 | Скрученный многожильный кабель сечением 185 мм² | 530 | 460 | 380 | 320 |
| 1100, 1250 | Скрученный многожильный кабель сечением 285 мм² | 665 | 570 | 540 | 450 |
Перегрузка проходных изоляторов
Если для изолятора выбирается токопровод со значением тока, составляющим 120 % от номинального тока трансформатора, то в соответствии со стандартом МЭК 60137 считается, что изолятор будет способен выдерживать режим перегрузки, указанный в стандарте МЭК 60354, без дальнейших пояснений или испытаний.
Кратковременный ток
Номинальный кратковременный ток по нагреву (1(|1) рассчитывается в соответствии с МЭК 60137. Подробности приводятся в информации о товаре 2750 515-118.
Для многожильных медных кабелей с протяжкой подводящего провода значения приводятся для сечения 100 мм². Для других значений площади сечения кратковременный ток прямо пропорционален сечению.
| Токопровод | Номинальный ток А | Площадь сечения, мм² | Кратковременный ток (1№) | Ток динамической стойкости (1й) кА, макс. | |
| 1 с кА, действующее значение | 2 с кА, действующее значение | ||||
| Сплошной стержень | 800 | - | 30 | 21 | 52 |
| Сплошной стержень | 1100/1250 | - | 70 | 50 | 125 |
| Многожильный кабель с протяжкой подводящего провода | 365 | 100 | 9.6 | 6.8 | 17 |
