Данные для заказа

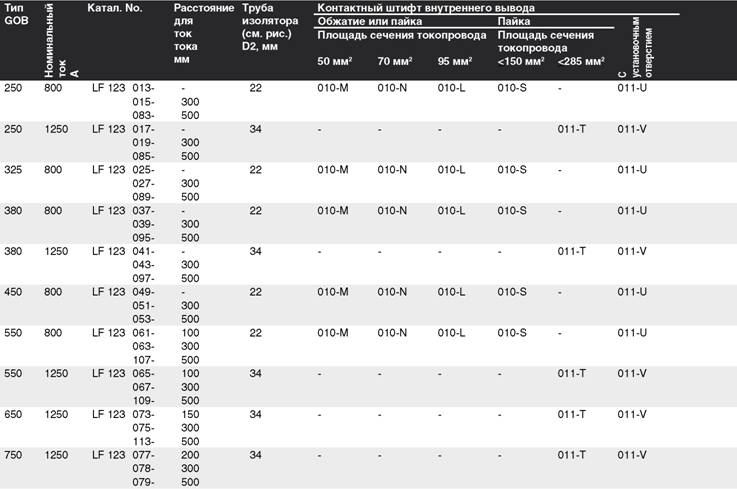

Изоляторы без указателя уровня масла

При заказе, пожалуйста, укажите следующее:

1. Тип и номер изолятора по каталогу.

1. Номер по каталогу сборки внутреннего и наружного вывода.
2. Дополнительные принадлежности или модификации.
3. Испытание, которое необходимо провести, помимо обычных типовых испытаний.
4. Переходник для диагностического отвода, если необходим. Примечание:

К номеру по каталогу должна добавляться одна из следующих букв для указания типа изолятора и экрана масляного конца: -К стандартный экран масляного конца, коричневый фарфор -L стандартный экран масляного конца, светло-серый фарфор -М удлиненный экран масляного конца, коричневый фарфор N - удлиненный экран масляного конца, светло-серый фарфор

Детали присоединения, катал. № LF 170

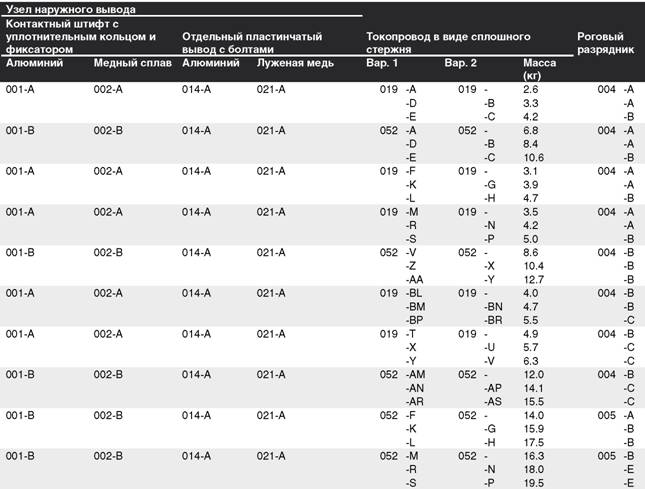

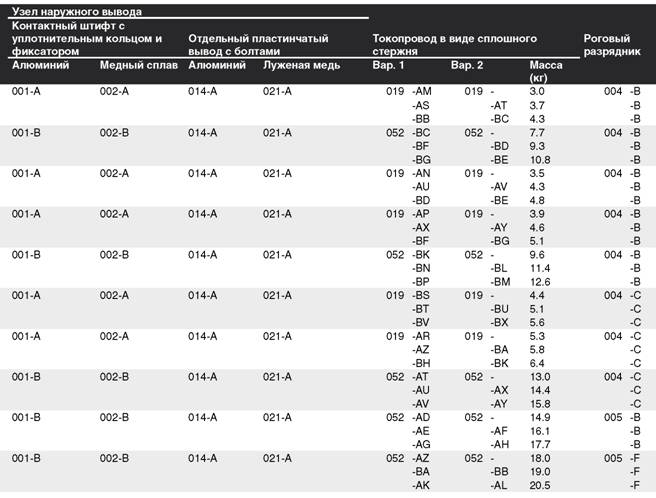

Данные для заказа

Детали присоединения, катал. N9 LF 170

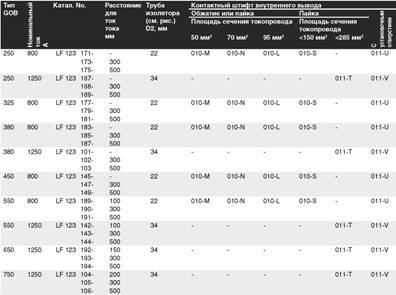

Изоляторы с указателем уровня масла

Проходные изоляторы

При заказе, пожалуйста, укажите следующее:

1. Тип и номер изолятора по каталогу.
2. Номер по каталогу сборки внутреннего и наружного вывода.
3. Дополнительные принадлежности или модификации.
4. Испытание, которое необходимо провести, помимо обычных типовых испытаний.
5. Переходник для диагностического отвода, если необходим. Примечание:

К номеру по каталогу должна добавляться одна из следующих букв для указания типа изолятора и экрана масляного конца:

-К стандартный экран масляного конца, коричневый фарфор -L стандартный экран масляного конца, светло-серый фарфор -М удлиненный экран масляного конца, коричневый фарфор -N удлиненный экран масляного конца, светло-серый фарфор

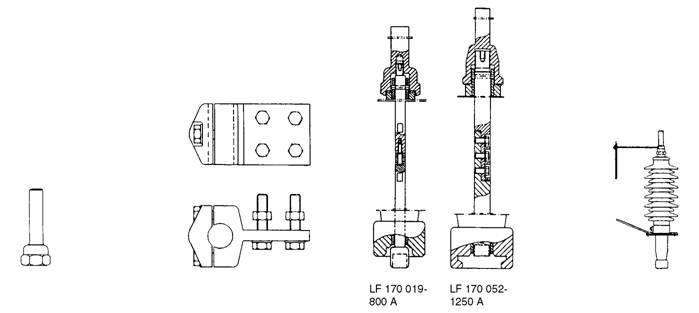

LF 170 019­800 A LF 170 052­1250 A

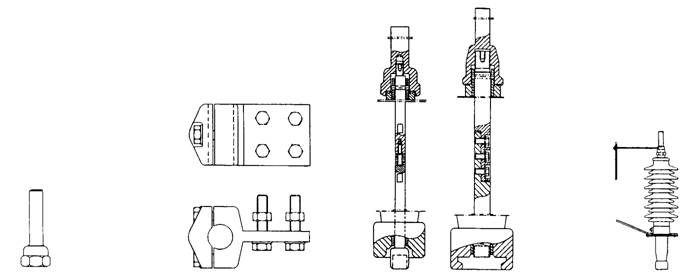

Детали присоединения

вывод

Внутренний вывод

Медный контактный штифт для присоединения протягиваемого подводящего провода. Внутренний должен обеспечиваться наружным выводом.

Рис. 6. Внутренний вывод.

Материал и конструкция	Площадь сечения токопровода мм²	Катал. No.		Размеры мм			Масса (кг)
				D1	D2	L
Медь для обжатия или пайки	50	LF 170 010	-M	11	14.5	35	0.3
	70		-N	13	17	35	0.3
	95		-L	15	20	35	0.3
Медь только для пайки	< 150	LF 170 011	-S	18	20	35	0.3
	без просверленных отверстий		-T	5	20	35	0.3
	< 285		-U	29	32	20	0.6
	без просверленных отверстий		-V	5	32	20	0.6

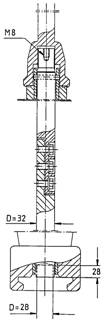

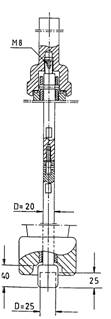

Рис. 7 Токопровод в виде сплошного стержня

Номинальный ток 800 A LF 170 019-

Номинальный ток 1100/1250 A LF 170 052-

Токопровод в виде сплошного стержня

Стержень изготовлен из электролитической меди и состоит из двух частей. Две части 800 А токопровода соединены вместе центральным болтом с упругим фиксатором. Две части 1100/1250 А токопровода соединены вместе винтами с потайной головкой. Нижняя часть сплошного стержня присоединяется пайкой.

Варианты токопровода в виде сплошного стержня:

Вар. 1: 20 мм ниже фланца изолятора, или

Вар. 2: 20 мм ниже верхнего края нижней фарфоровой покрышки.

Токопровод в виде сплошного стержня должен обеспечиваться наружным выводом.

Наружный вывод

Ширина граней N

Контактный штифт из медного сплава или алюминия с уплотнительным кольцом и фиксатором. Наружные выводы других типов предоставляются по запросу.

Рис. 8. Сборка наружного вывода.

Материал	Катал. No.		Размеры мм			Масса (кг)	Для изоляторов
			D	L	Н		с D2 мм
Алюминий	LF 170 001	-A	30	170	55	0.5	22
		-B	30	205	66	0.8	34
Медный	LF 170 002	-A	30	170	55	1.2	22
сплав		-B	30	205	66	2.3	34

Отдельный пластинчатый вывод с болтами

Отдельный пластинчатый вывод используется для подключения изолятора к линейному проводу.

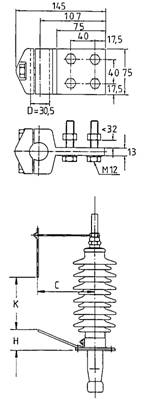

Рис. 9 Отдельный пластинчатый вывод с болтами

1 Материал Катал. No. 1
Алюминий	LF 170 014-A
Никелированная	LF 170 021-A
медь

Роговый разрядник

На изоляторе может устанавливаться роговый разрядник из стали с гальваническим покрытием.

Нижний стержень крепится ко фланцу одним из крепежных винтов, а верхний стержень крепится с помощью скобы на наружном выводе.

В таблице указаны расстояния зазоров для стандартного рогового разрядника. Роговые разрядники с другими расстояниями зазоров предоставляются по запросу.

Рис. 10. Расстояния зазоров.

Тип GOB	K мм	C мм	H мм
250	230-440	315	112
325	320-580	315	112
380	400-620	315	112
450	400-780	315	112
550	620-960	315	114
650	700-1080	380	224
750	820-1290	380	224
1050	950-1840	420	410

Размеры

Размеры могут быть изменены без уведомления.

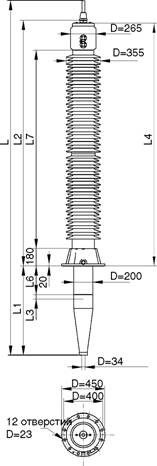

Тип GOB 1050

При заказе, пожалуйста, укажите следующее:

1. Тип и номер изолятора по каталогу.
2. Номер по каталогу сборки внутреннего и наружного вывода.
3. Дополнительные принадлежности или модификации.
4. Испытание, которое необходимо провести, помимо обычных типовых испытаний.
5. Переходник для диагностического отвода, если необходим. Примечание:

К номеру по каталогу должна добавляться одна из следующих букв для указания типа изолятора и экрана масляного конца: -K Коричневый фарфор -L Светло-серый фарфор

gob_0020

Номинальный ток А	Катал. No.	Расстояние для трансформатора тока мм	Масса нетто кг	Размеры в мм							Длина пути тока утечки		Консольная нагрузка
				L	L1	L2	L3	L4	L6	L7	полная длина мм	защищенная длина мм	Макс. Н	Испытание Н
1100	LF 123 281-	300	335	3690	930	2555	49	2530	300	2066	7500	3200	1250	3200
	LF 123 280-	600	350	3990	1230	2555	49	2530	600	2066	7500	3200	1250	3200

Форма юбки изолятора

Юбка изоляторов имеет форму, предназначенную для работы в условиях повышенной влажности с чередующимися длинными и короткими тарелками. Для каждой пары тарелок соотношение между номинальной длиной пути утечки и осевой длиной составляет 3,97, а соотношение между защищенной и номинальной длиной пути утечки - 0,4.

В соответствие с МЭК 60815 коэффициент длины пути утечки C.F. составляет 3,7, а профильный коэффициент P.F.>1,1.

По специальному запросу заказчика в отношении длины пути утечки могут использоваться изоляторы с другой формой юбки.

Рис. 11.5. Форма юбки, GOB 300 кВ.

Данные для заказа

Тип GOB 1050

Рис. 11.1. Внутренний вывод.

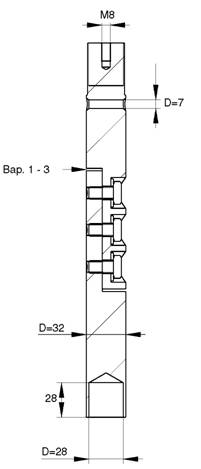

Рис. 11.3. Сплошной стержень.

Рис. 11.2. Наружный вывод.

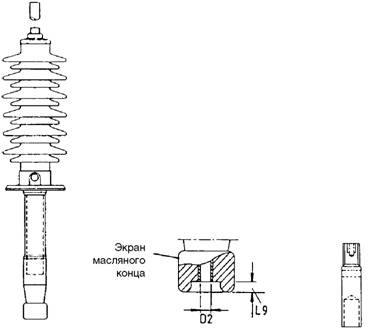

Рис. 11.4. Экран масляного конца.

Размеры относятся к экрану с эпоксидной изоляцией. Толщина прессованного картона - 3 мм. Детали присоединения, катал. № LF 170

Варианты сплошного стержня:

Вар. 1: 20 мм ниже фланца изолятора Вар. 2: 20 мм ниже верхнего края нижней фарфоровой покрышки.

Вар. 3: 210 мм выше нижнего края изолятора

Катал. No.	Контактный штифт внутреннего вывода				Токопровод в виде сплошного стержня			Экран масляного конца		Роговый разрядник
	Пайка		Контактный штифт с уплотнительным кольцом и фиксатором
	Площадь сечения токо- провода <285 мм²	С уста- ново- чным отвер- стием	Алюм- иний	Медный сплав	Вар. 1	Вар. 2	Вар. 3	Изоляция эпоксидной смолой	Изоляция прессо- ванным картоном
LF 123 281-	011-T	011-V	001-B	002-B	052 -FD	052 -FE	052 -FF	092-B	092-D	005-G
LF 123 280-					-FA	-FB	-FC
